Залізобетонні бруси
2.5.17. Залізобетонні бруси типу БС для звичайних стрілочних переводів проектів 1740 (Р65, 1/11) і 2215 (Р65, 1/9) або модернізованих аналогів цих проектів виготовляються згідно з ТУ-УВ.2.6-00034045-001-95.
Залізобетонні бруси для звичайних стрілочних переводів типу Р65 марок 1/11 і 1/9 проектів 65111Ж-01 і 65109Ж-01, подвійного перехресного марки 1/9 проекту 65109Ж-03 та симетричного марки 1/6 проекту 1123 виготовляються за ТУ У 35.2-30268559-115-2004.
Бруси поставляються замовнику комплектно для кожного типу стрілочного переводу. При необхідності за замовленням служби колії залізниці можуть поставлятись скорочені комплекти.
2.5.18. Залізобетонні бруси для звичайних переводів типу Р65 марки 1/11 і 1/9 призначені як для правого, так і для лівого напрямку стрілочних переводів, які укладаються в головні, приймально-відправні та інші колії залізниць шириною колії 1520 мм.
2.5.19. Залізобетонні бруси (рис. Д.4.6 - Д.4.8) виготовляють трапецієвидного перерізу з постійною шириною нижньої поверхні, що дорівнює 300 мм, та зменшеним поперечним перерізом у середній частині.
2.5.20. Основні бруси на всіх стрілочних переводах виконані без нахилу підрейкових площадок, крім перехідних брусів, що мають ухил підрейкових площадок 1/80, 1/40, 1/27.
Перехідні бруси зі змінним нахилом укладаються в межах перехідної ланки, прилеглої до стрілочного блоку, і за захрестовинними блоками по прямій та боковій коліях. Порядок і схеми укладання залізобетонних брусів під стрілочними переводами встановлюються окремими Технічними вказівками.
2.5.21. Конструкція залізобетонних брусів передбачає укладання стрілочних переводів на ділянках з електричною централізацією і без неї з установкою перевідного механізму як праворуч, так і ліворуч переводу.
2.5.22. Всі залізобетонні бруси повинні відповідати Технічним умовам на виготовлення в частині конструктивних розмірів, міцності, витривалості, тріщиностійкості та морозостійкості.
2.5.23. Кожен брус повинен мати знаки маркування, які нанесені на похилій верхній поверхні біля кінців бруса (рис. 2.32): на одному кінці номер бруса та марка переводу, а на іншому - товарний знак підприємства-виробника та рік випуску (дві останні цифри).

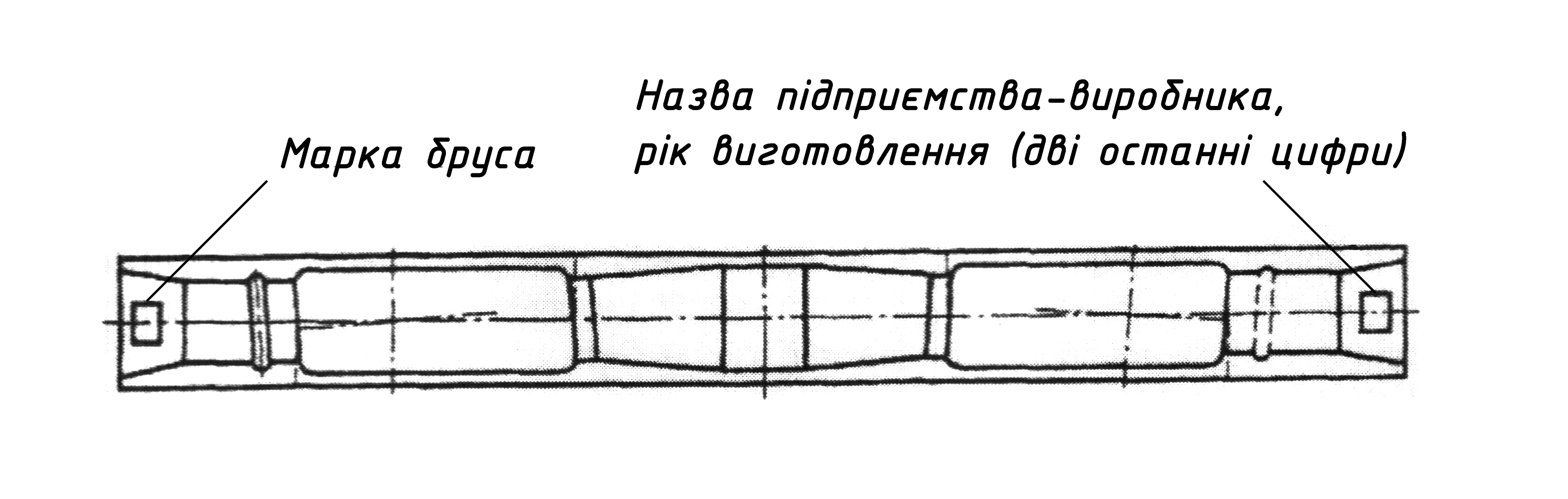

Рис. 2.32. Маркування брусів
Прийняте маркування відповідає порядковій нумерації брусів при розміщенні їх під стрілочним переводом, починаючи від стрілки за напрямком до хрестовини. Основні бруси для стрілочних переводів проектів 1740, 2215 та їх модифікацій з № 1 по № 28 виготовляються однаковими за розмірами, оскільки вони повністю уніфіковані та взаємозамінні. Маркування цих брусів позначається одним порядковим номером бруса без нанесення марки переводу, наприклад: 1, 2, 3, ..., 28.
Основні бруси з № 29 до № 67 для переводу проекту 2215 маркуються дробом: в чисельнику - порядковий номер бруса, в знаменнику – число марки переводу, наприклад: 29/9, 30/9, 31/9, ..., 67/9.
Основні бруси з № 29 по № 73 для переводу проекту 1740 маркуються аналогічно дробом, лише з іншим знаменником, наприклад: 29/11, 30/11, 31/11, ..., 73/11.
Перехідні бруси зі змінним нахилом маркуються наступним чином: з нахилом підрейкових площадок 1/80 - маркування 02, з нахилом підрейкових площадок 1/40 - маркування 04, з нахилом підрейкових площадок 1/27 - маркування 06, з нахилом підрейкових площадок 1/20 - маркування 08. Перехідні бруси без нахилу маркуються однією літерою П.
Один брус, що укладається на початку стрілочного переводу (після перехідної ділянки) перед основними, маркується цифрою 0.
Маркування брусів стрілочних переводів проектів 65111Ж-01 і 65109Ж-01 наступне: основні бруси №№ 1-21 і 24-27 уніфіковані та позначаються одним порядковим номером, наприклад: 2, 14, 24; основні бруси №№ 22-23 і 28-73 для переводу проекту 65111Ж-01, а №№ 22-23 і 28-67 для переводу проекту 65109Ж-01 позначають марками, наприклад: 29/11, 63/11 або 29/9, 63/9; бруси зі змінним нахилом підрейкових площадок позначають марками 02, 04, 06 і 08; перехідні бруси без нахилу підрейкових площадок довжиною 2,7 м позначають буквою П, а довжиною 3,0 м - цифрою 0; на верхній поверхні брусів втисненням у бетон позначають модифікацію стрілочного переводу - 01.
Маркування брусів подвійного перехресного стрілочного переводу наступне: основні бруси №№ 1-44 позначають марками, наприклад: 1/9П, 11/9П, 44/9П, де в чисельнику - порядковий номер бруса, в знаменнику: 9 - число марки переводу, П - перехресний; перехідні бруси зі змінним нахилом підрейкових площадок позначають марками - 02, 04, 06; на верхній поверхні брусів втисненням у бетон позначають модифікацію стрілочного переводу - 03.
Маркування брусів симетричного стрілочного переводу марки 1/6 проекту 1123 наступне: бруси №№ 1-44 позначають марками, наприклад: 1/6, 11/6, 44/6, де чисельник - порядковий номер бруса, знаменник - число марки переводу; перехідні бруси без нахилу підрейкових площадок довжиною 2,7 м позначають буквою П; перехідні бруси зі змінним нахилом підрейкових площадок, позначають марками - 02, 04.
2.5.24. Для стрілочних переводів типу Р65 марки 1/11 проектів Дн 300 та Дн 400 з хрестовинами з безперервною поверхнею кочення використовуються залізобетонні попередньо напружені бруси з шурупним скріпленням (рис. Д.4.8).
В брусах застосовується парне шурупне прикріплення підкладочної підкладки до бруса за допомогою колійних шурупів, які загвинчуються в дюбелі з полімерного матеріалу, що забетоновані в брусах.
Бруси, що входять в комплект, позначаються марками. Марка кожного бруса складається із цифрових груп, у чисельнику вказують порядковий номер бруса, а в знаменнику - число марки хрестовини, наприклад 1/11, 10/11, 73/11.
На верхній поверхні кожного бруса втисненням в бетон наносять модифікацію переводу - 400.
У комплект брусів для стрілочних переводів проектів Дн 300 і Дн 400 входять бруси:
основні №№ 1/11-74/11 - всього 74 бруси;
перехідні: 06-6 брусів; 04-6 брусів; 02у - 6 брусів; Пу - 4 бруси.
Всього на один стрілочний перевід - 90 брусів + 2 порожнистих бруса для розміщення стрілочної та хрестовинної гарнітур.
2.5.25. У комплект брусів для стрілочних переводів проектів Дн 330 і Дн 355 входять бруси:
основні №№ 0/11-75/11 - всього 76 брусів;
перехідні: 06-6 брусів; 04у-6 брусів; 02у - 6 брусів; Пу - 6 бруси.
Всього на один стрілочний перевід - 100 брусів.
2.5.26. Для башмакоскидача уніфікованого БСУ типу Р65 колії 1520 мм з незалежною контррейкою та зрівнювального пристрою типу Р65 застосовуються залізобетонні попередньо напружені бруси, які виготовляються за ТУ У 35.2-30268559-125:2005 (рис. Д.4.9 і Д.4.10).
Бруси, що входять у комплект для башмакоскидача, позначаються марками: 1/Б - 10/Б (1 - порядковий номер бруса; Б - башмакоскидач).
Всі бруси, що входять у комплект для зрівнювального пристрою, позначаються марками ПЗ.
В комплект для одного башмакоскидача або одного пристрою зрівнювального входять 10 брусів довжиною 2,7 м з нахилом підрейкової площадки 1/20.
Конструктивною особливістю таких брусів є застосування шурупного кріплення рейкових елементів до брусів за допомогою колійних шурупів, що загвинчуються в дюбелі, виготовлені з поліетилену, і забетоновані в брусах.
