Технологічна карта № 1
н
а
виконання врізки під газом “таврове
приєднання”

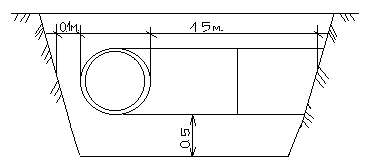

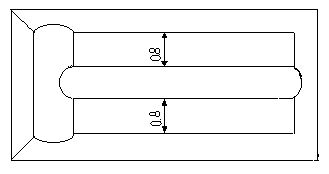

Рис.2.4Тавровий метод приєднання
1- труба, що приєднується; 2 - труба діючого газопроводу; 3 - стінка труби, що вирізається (вікно); 4 – козирок; 5 - зварний шов; 6-з’єднувальний патрубок; 7 - стержень для витягання вирізаної стінки труби.
Послідовність операцій
Зачистити місця з’єднання від ізоляції, трубу очищають до металевого блиску.
В з’єднувальному патрубку вирізати козирок (вікно) необхідного розміру.
Через вирізане вікно на діючому газопроводі розмічають коло, по якому буде вирізатися стінка в діючому газопроводі.
До центру розміченого кола, приварюють металевий стержень.
Тиск в діючому газопроводі знижують до 70-110 даПа. За тиском газу спостерігають по манометру встановленому в місці врізки.
По розміченому колу через вирізане вікно в приєднувальному патрубку, вирізають стінку труби в діючому газопроводі.
Витягнути вирізану стінку труби за допомогою попередньо привареного стержня.
Негайно встановлюють козирок і приварюють його. Перевіряють якість зварних стиків зовнішнім оглядом.
Підвищують тиск газу до робочого та превіряють стики на герметичність мильною емульсією.
Відновлюють на газопроводі захисне антикорозійне покриття .
Висновки робіт заносять в наряд-допуск і передають його особі яка видала.
Розділ ііі Виробництво робіт
3.1.Склад проекту виробництва
У склад проекту виробництва робіт входить:
Календарний план робіт або комплексний сітковий графік в яких встановлено послідовність і терміни виконання робіт з максимально можливим їх суміщенням, а також нормативний час роботи будівельних машин, визначається потреба в трудових ресурсах і засобах механізації , виділяють етапи комплексу робіт доручених бригади і визначається їх кількісний і професійний склад.
Будівельний генеральний план з нанесенням меж будівельної площадки та огородженням , діючих і тимчасових доріг , наземних і повітряних комунікацій, схеми руху транспорту і механізмів місць стоянки машин з нанесенням шляху їх переміщення і зони дії розміщення постійних і тимчасових будинків і споруд, а також тих що будуються , місць розміщення знаків геодезичної розбивочної основи, небезпечних зон, розміщення джерел засобів енергозбереження і освітлення площадки для видалення будівельного сміття, для зберігання матеріалів і конструкцій, розміщення приміщень для сантехнічного , побутового обслуговування будівельників.
Графіки постачання на об’єкти будівельних конструкцій виробів і матеріалів, обладнання з комплектуючими відомостями.
Графіки руху робочих кадрів.
Технологічні карти на виконанню окремих видів робіт з схемою операційного контролю якості, описом матеріалів , методів виробництва робіт, визначенням трудозатрат, потреби в матеріалах, машинах, забезпечені засобами захисту працюючих, а також послідовність демонтажних робіт при реконструкції будинків і споруд.
Рішення по виконанні геодезичних робіт , що виключають розміщення знаків для виконання геодезичних вимірів.
Рішення то техніці безпеки.
Рішення на прокладання водо-, тепло-, енергопостачання і освітлення будівельних площадок і робочих місць.
Перелік технологічного інвентару монтажного оснащення
