1. Загальна частина.
Вступ.

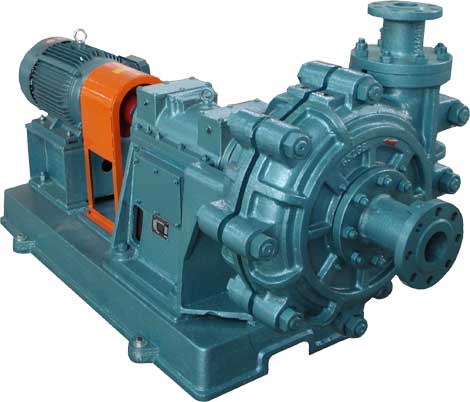

Багерна насосна - гідравлічна машина лопатевого типу для переміщення води із зваженими частками золи, шлаку, піску, подрібненої руди та ін. Конструктивні особливості Б. н. обумовлюються необхідністю пропускання великих твердих включень з високою абразивністю. Б. н. мають великі прохідні перерізи каналів проточної частини, виготовляються зі зносостійких матеріалів(між робочим колесом і корпусом встановлюють бронедиски), найбільш зношувані деталі легко замінюються. Тиск, створюване Б. н., не перевищує 0,4 Мн/ м2(4 кгс/см2). Б. н. служить на теплових електростанціях для видалення золи з котельної. У зв'язку з великих зносом окремих елементів насоса зазвичай встановлюють три Б. н., кожен на повну продуктивність.
1.Загальна частина

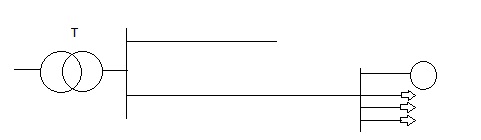

Вибір схеми силової електричної мережі:
Цехові силові мережі можуть бути виконані за радіальною , магістральною та змішаною схемами. Кожна з них відрізняється ступенем надійності й ТЕП , має свої переваги та недоліки.
Радіальні схеми: - це схеми з таким розподілом електроенергії , при якому кожній окремий ЕП або зосереджена група ЕП живляться окремою лінією від того чи іншого ПРЕ;
Магістральна схема: - це така мережа, уздовж якої в кожній точці можуть бути приєднанні споживачі електроенергії.
Змішана схема: - поєднує в собі елементи магістральної й радіальної – одна частина ЕП живиться від магістралей , а інша частина ЕП живиться від радіалей.
1.2.Вибір місця розташування тп (трансформаторної підстанції):
Місце для розташування ТП вибирають з урахуванням таких факторів:
а) Для зниження розходу кольорового металу на електричну мережу НН і зменшенням втрат електроенергії та напруги в цих мережах цехову ПС слід розміщувати в центрі електричних навантажень (ЦЕН) цеху , але при цьому зростає довжина мереж середньої напруги (СН) 10 або 6 кВ , які живлять ПС;
б) на місці установлення цехової ПС не повинно бути технологічного устаткування та шляхів переміщення механізмів.
в) характер середовища має відповідати вимогам , зазначеним заводом–виготовлювачемПС;

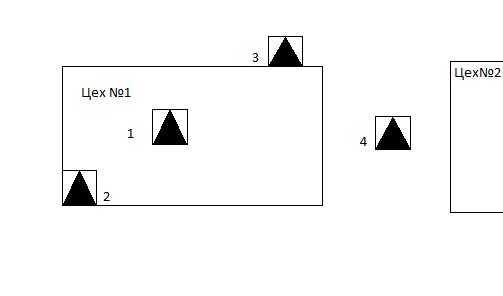

Є чотири варіанта розміщення ТП :
1 – внутрішньоцехова; 2 – вбудована ; 3 – прибудована; 4 – зовнішня (окремо розміщена)
Отже , відповідаючи всим вище сказаним умовам , та з урахуванням всіх необхідних факторів , я вибрав наступне:
Вибір схеми силової електричної мережі:
Для мого курсового проекту , та для моеї «Багерної насосної станції» , я вибрав «Змішану схему живлення» , так , як вона найбільш за все підходить!
Вибір місця розташування ТП (трансформаторної підстанції):
Для мого курсового проекту , та для моеї «Багерної насосної станції» , я вибрав «Прибудовану ТП» , так , як вона економічно вигідна , та відповідає параметрам моєї станції.
2.Розрахунок електричних навантажень:
Розраховувати навантаження потрібно методом упорядкованих діаграм:
Даний метод є в даний час основним при розробці технічних і робочих проектів електропостачання. Хочу запропонувати його у вигляді таблиці. В таблиці ми впишемо номінальні та сумарні потужності , кількість електроприймачів та інші дані. Дані які будуть нам необхідні ми будемо брати с таблиць.
Розраховуємо електричні навантаження для РП1:
По РП1 загальна робоча потужність буде рівна:
Pзаг = ∑Р1 = 6 + 2.1+1.6 + 3 + 2.6 = 15.3 кВт;
По РП1 знаходимо зміну активну і реактивну потужність:
Рсм1 = Рзаг * Ки = 0,7*6 = 4.2;
Qcм1 = Рсм1* tg φ = 4.2*0.75 = 3.15;
Рсм2 = Рзаг * Ки = 0,7*2.1 = 1.47;
Qcм2 = Рсм1* tg φ = 1.47*0.75 = 1.10;
Рсм3 = Рзаг * Ки = 0,7*1.6 = 1.12;
Qcм3 = Рсм1* tg φ = 1.12*0.75 = 0.84;
Рсм4 = Рзаг * Ки = 0,7*3 = 2.1;
Qcм4 = Рсм1* tg φ = 2.1*0.75 = 1.575;
Рсм5 = Рзаг * Ки = 0,7*2.6 = 1.82;
Qcм5 = Рсм1* tg φ = 1.82*0.75 = 1.365;
Кв – коефіцієнт використання (по таблиці);
tg φ – cosφ (по таблиці);
Знаходимо середній коефіцієнт використання по групі , яка приєднана до РП1:
Кв = ∑Pcм / ∑Рзаг = 10.71 / 15.3 = 0.7;
Знаходимо середній tg φ по групі , яка приєднана до РП1:
tg φ = ∑Qcм / ∑Pcм = 8.03 / 10.71 = 0.74;
Знаходимо модуль силової збірки «m» по формулі:
m = Рnom.max / Pnom.min;
m = 6 / 1.6 = 3.75;
Визначаемо ефективну кількість споживачів по РП1:
Із вище зазначеного ne = 5;
Km – коефіцієнт максимального навантаження (по таблиці)
Кв = 0.7;
Km = з таблиці «1.26»
Визначаємо максимальну активну потужність :
Pmax = Km * Pcм = 1.26 * 10.71 = 13.5 кВт;
Визначаємо макисмальну реактивну потужність, при умові , що « ne<10 »:
Qmax = 1.1* Qcм = 1.1*8.03 = 8.833 кВар;
Визначаємо повну максимальну потужність :
Smax = = = = = 16.1 кВА;
Визначаемо максимальний струм по РП1:
Imax = Smax / *Uном;
Imax = 16.1 / * 0.38 = 16.1 / 0.65 = 24.7 А;
Розраховуємо електричні навантаження для РП2:
По РП1 загальна робоча потужність буде рівна:
Pзаг = ∑Р1 = 6 + 2.1+1.6 + 3 + 2.6 = 15.3 кВт;
По РП1 знаходимо зміну активну і реактивну потужність:
Рсм1 = Рзаг * Ки = 0,7*6 = 4.2;
Qcм1 = Рсм1* tg φ = 4.2*0.75 = 3.15;
Рсм2 = Рзаг * Ки = 0,7*2.1 = 1.47;
Qcм2 = Рсм1* tg φ = 1.47*0.75 = 1.10;
Рсм3 = Рзаг * Ки = 0,7*1.6 = 1.12;
Qcм3 = Рсм1* tg φ = 1.12*0.75 = 0.84;
Рсм4 = Рзаг * Ки = 0,7*3 = 2.1;
Qcм4 = Рсм1* tg φ = 2.1*0.75 = 1.575;
Рсм5 = Рзаг * Ки = 0,7*2.6 = 1.82;
Qcм5 = Рсм1* tg φ = 1.82*0.75 = 1.365;
Кв – коефіцієнт використання (по таблиці);
tg φ – cosφ (по таблиці);
Знаходимо середній коефіцієнт використання по групі , яка приєднана до РП2:
Кв = ∑Pcм / ∑Рзаг = 10.71 / 15.3 = 0.7;
Знаходимо середній tg φ по групі , яка приєднана до РП2:
tg φ = ∑Qcм / ∑Pcм = 8.03 / 10.71 = 0.74;
Знаходимо модуль силової збірки «m» по формулі:
m = Рnom.max / Pnom.min;
m = 6 / 1.6 = 3.75;
Визначаемо ефективну кількість споживачів по РП2:
Із вище зазначеного ne = 5;
Km – коефіцієнт максимального навантаження (по таблиці)
Кв = 0.7;
Km = з таблиці «1.26»
Визначаємо максимальну активну потужність :
Pmax = Km * Pcм = 1.26 * 10.71 = 13.5 кВт;
Визначаємо макисмальну реактивну потужність, при умові , що « ne<10 »:
Qmax = 1.1* Qcм = 1.1*8.03 = 8.833 кВар;
Визначаємо повну максимальну потужність :
Smax = = = = = 16.1 кВА;
Визначаемо максимальний струм по РП2:
Imax = Smax / *Uном;
Imax = 16.1 / * 0.38 = 16.1 / 0.65 = 24.7 А;
Розраховуємо електричні навантаження для РП3:
По РП1 загальна робоча потужність буде рівна:
Pзаг = ∑Р1 = 6 + 2.1+1.6 + 3 + 2.6 = 15.3 кВт;
По РП1 знаходимо зміну активну і реактивну потужність:
Рсм1 = Рзаг * Ки = 0,7*6 = 4.2;
Qcм1 = Рсм1* tg φ = 4.2*0.75 = 3.15;
Рсм2 = Рзаг * Ки = 0,7*2.1 = 1.47;
Qcм2 = Рсм1* tg φ = 1.47*0.75 = 1.10;
Рсм3 = Рзаг * Ки = 0,7*1.6 = 1.12;
Qcм3 = Рсм1* tg φ = 1.12*0.75 = 0.84;
Рсм4 = Рзаг * Ки = 0,7*3 = 2.1;
Qcм4 = Рсм1* tg φ = 2.1*0.75 = 1.575;
Рсм5 = Рзаг * Ки = 0,7*2.6 = 1.82;
Qcм5 = Рсм1* tg φ = 1.82*0.75 = 1.365;
Кв – коефіцієнт використання (по таблиці);
tg φ – cosφ (по таблиці);
Знаходимо середній коефіцієнт використання по групі , яка приєднана до РП3:
Кв = ∑Pcм / ∑Рзаг = 10.71 / 15.3 = 0.7;
Знаходимо середній tg φ по групі , яка приєднана до РП3:
tg φ = ∑Qcм / ∑Pcм = 8.03 / 10.71 = 0.74;
Знаходимо модуль силової збірки «m» по формулі:
m = Рnom.max / Pnom.min;
m = 6 / 1.6 = 3.75;
Визначаемо ефективну кількість споживачів по РП3:
Із вище зазначеного ne = 5;
Km – коефіцієнт максимального навантаження (по таблиці)
Кв = 0.7;
Km = з таблиці «1.26»
Визначаємо максимальну активну потужність :
Pmax = Km * Pcм = 1.26 * 10.71 = 13.5 кВт;
Визначаємо макисмальну реактивну потужність, при умові , що « ne<10 »:
Qmax = 1.1* Qcм = 1.1*8.03 = 8.833 кВар;
Визначаємо повну максимальну потужність :
Smax = = = = = 16.1 кВА;
Визначаемо максимальний струм по РП3:
Imax = Smax / *Uном;
Imax = 16.1 / * 0.38 = 16.1 / 0.65 = 24.7 А;
