Плата резервирования
OLP обеспечивает защиту оптических линий, поддерживает передачу услуг по оптоволокну без перерыва даже в случае отказа линии. Защита обеспечивается по принципу “парной передачи с избирательным приемом”. Защита переключается на одной стороне. На стороне приема производится замер оптической мощности. В случае ее падения в рабочем канале, услуги могут быть переключены на защитный канал автоматически. Защитное переключение остается надежным и быстрым, протокол APS не требуется.
-
Графики затуханий в линии и схемы расположения усилителей
На рисунке 13 изображены график затуханий в линии и схема трассы ВОЛП на участке Сердобск – Пугачев, 30 каналов.

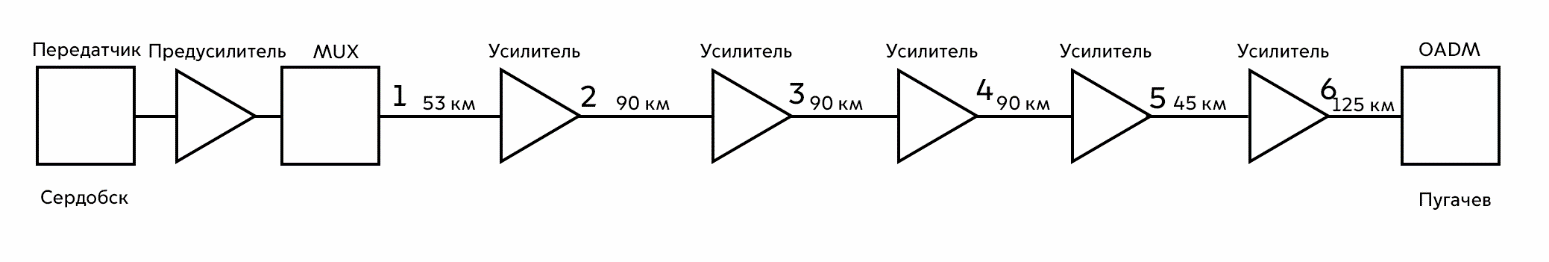

Рисунок 13 – График затуханий в линии и схема трассы ВОЛП на участке Сердобск – Пугачев, 30 каналов

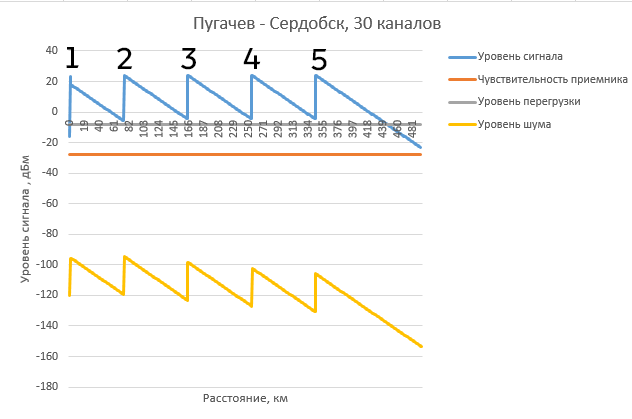

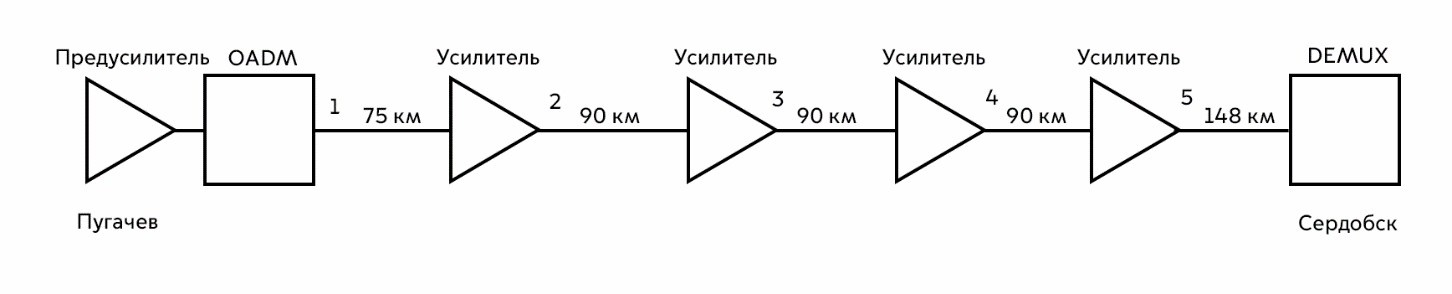

На рисунке 14 изображены график затуханий в линии и схема трассы ВОЛП на участке Пугачев – Сердобск, 30 каналов.
Рисунок 14 - График затуханий в линии и схема трассы ВОЛП на участке Пугачев – Сердобск, 30 каналов
На рисунке 15 изображены график затуханий в линии и схема трассы ВОЛП на участке Сердобск – Саратов – Пугачев, 28 каналов.

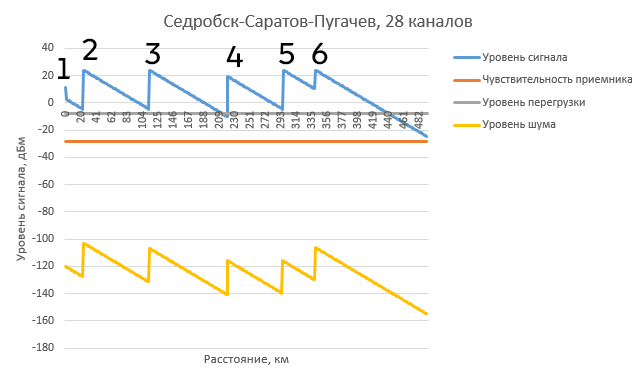

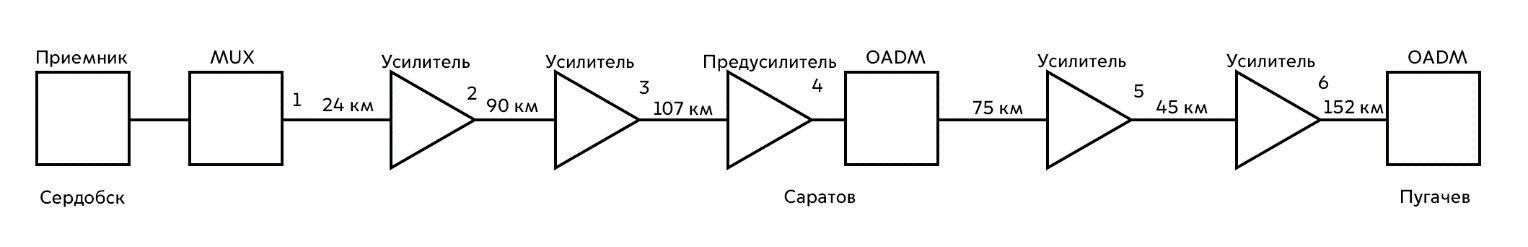

Рисунок 15 - График затуханий в линии и схема трассы ВОЛП на участке Сердобск – Саратов – Пугачев, 28 каналов

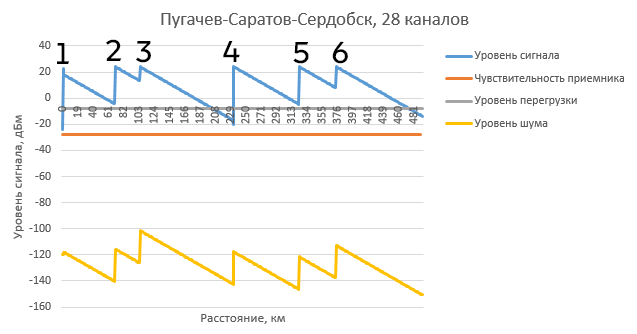

На рисунке 16 изображены график затуханий в линии и схема трассы ВОЛП на участке участке Пугачев – Саратов – Сердобск, 28 каналов.

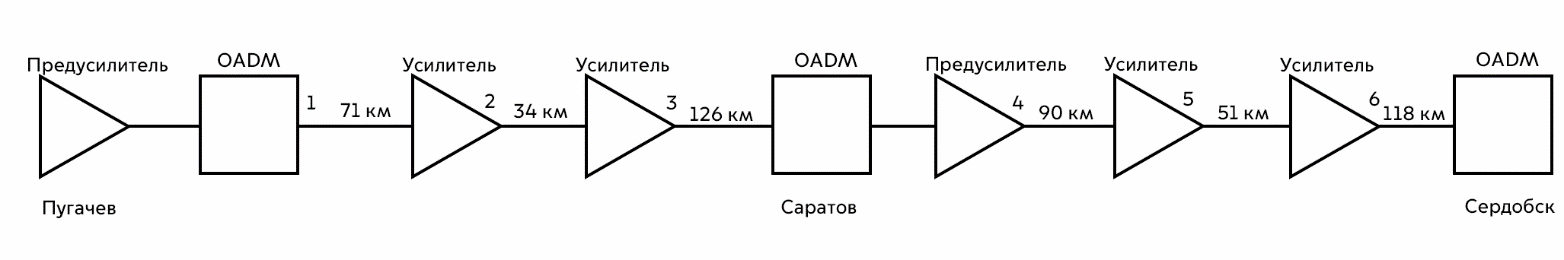

Рисунок 16 - График затуханий в линии и схема трассы ВОЛП на участке Пугачев – Саратов – Сердобск, 28 каналов

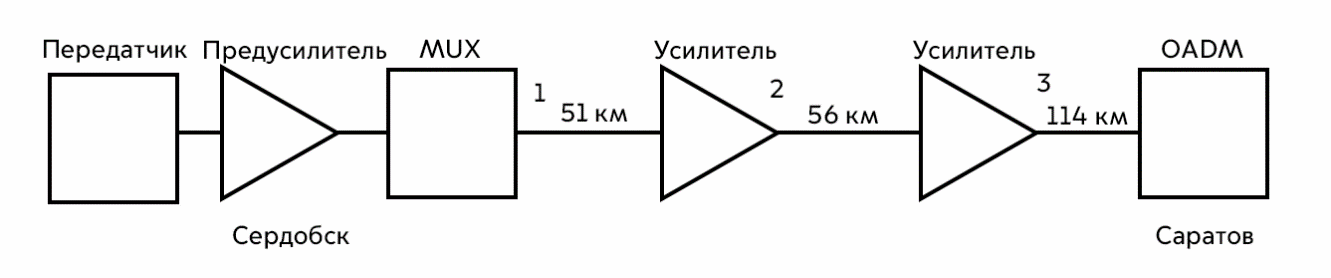

На рисунке 17 изображены график затуханий в линии и схема трассы ВОЛП на участке Сердобск – Саратов , 2 канала.

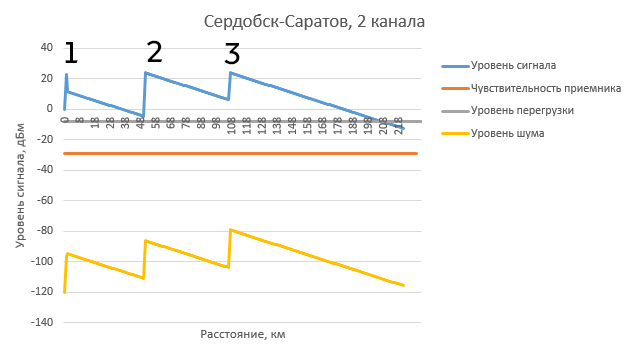

Рисунок 17 - График затуханий в линии и схема трассы ВОЛП на участке Сердобск – Саратов, 2 канала

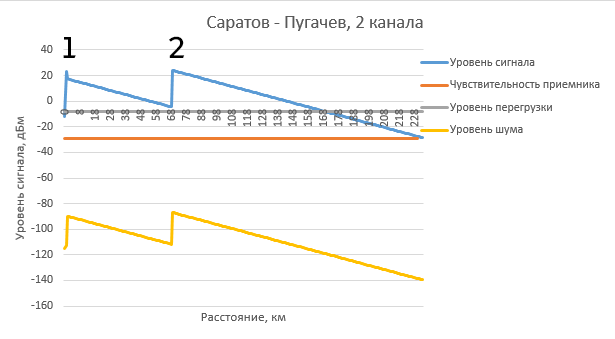

На рисунке 18 изображены график затуханий в линии и схема трассы ВОЛП на участке Саратов - Пугачев , 2 канала.

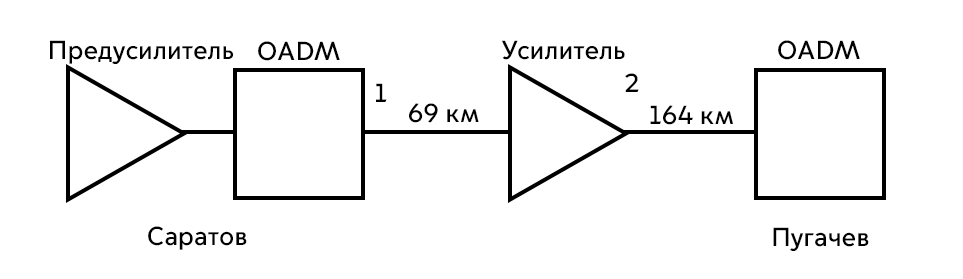

Рисунок 18 - График затуханий в линии и схема трассы ВОЛП на участке Саратов – Пугачев, 2 канала

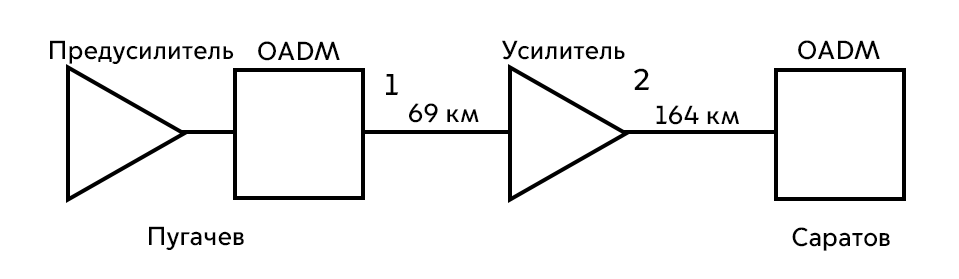

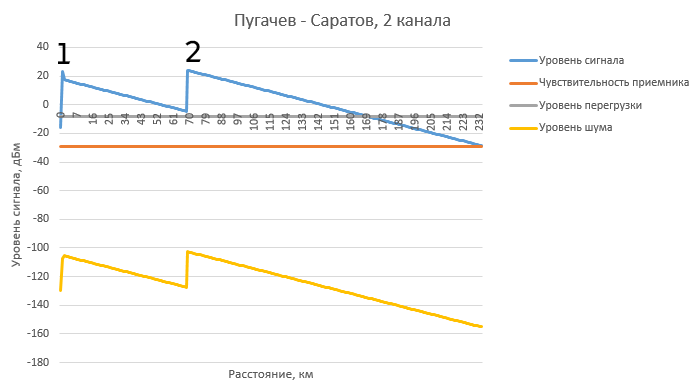

На рисунке 19 изображены график затуханий в линии и схема трассы ВОЛП на участке Пугачев – Саратов , 2 канала
Рисунок 19 - График затуханий в линии и схема трассы ВОЛП на участке Пугачев – Саратов, 2 канала

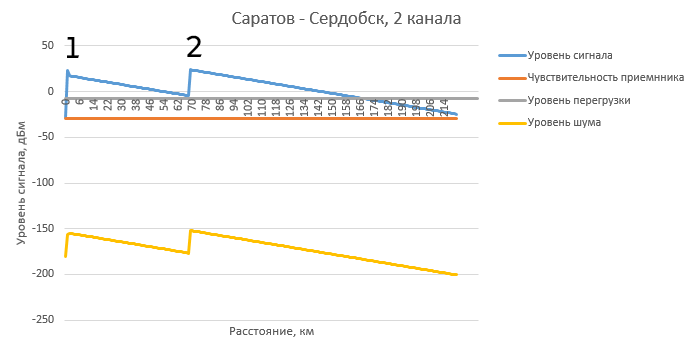

На рисунке 20 изображены график затуханий в линии и схема трассы ВОЛП на участке Саратов - Сердобск , 2 канала

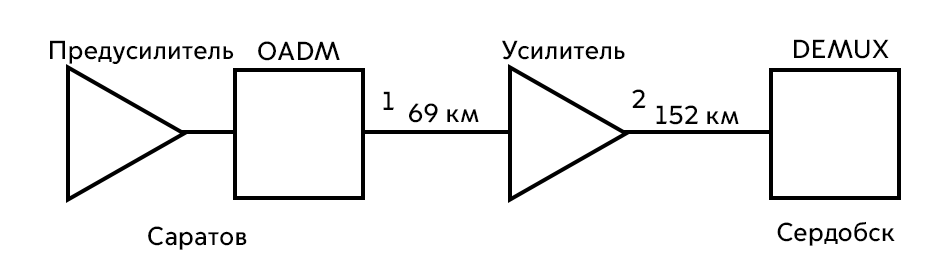

Рисунок 20 - График затуханий в линии и схема трассы ВОЛП на участке Саратов – Сердобск, 2 канала
-
Перечень оборудования
В таблице 11 приведен полный список необходимого оборудования для постройки ВОЛС на трассе Сердобск – Пугачев – Саратов.
Таблица 10 - Перечень оборудования
Тип устройства |
Модель устройства |
Количество |
Кабель оптический |
Alpha Mile Mini-8 (603-01-04) |
99 уп. |
Муфта оптическая |
SNR-FOSC-X |
98 шт. |
Трансивер |
CWDM SFP 622Mбит/с 40км LC DDM |
22 шт. |
Трансивер |
CWDM SFP 1,25Гбит/с 40км LC |
26 шт. |
Трансивер |
CWDM SFP 2,5Гбит/с 40км LC DDM |
14 шт. |
Усилитель |
VERMAX для сетей КТВ, 24dBm |
22 шт. |
Мультисервисная транспортная платформа |
OptiX BWS 1600G |
6 шт. |
Транспондер |
LBE |
8 шт. |
Мультиплексор |
V40 |
2 шт. |
Демультиплексор |
D40 |
2 шт. |
Плата резервирования |
OLP |
30 шт. |
Блок ввода вывода |
MR2 |
2 шт. |
Предусилитель |
OPU |
3 шт. |
