Выбор блока ввода вывода
2-канальный оптический блок ввода вывода MR2.
В таблице 7 приведены характеристики блока ввода выводы MR2.
Таблица 7 – Характеристики MR2.
|
Параметры |
Ед. измерения |
Спецификации |
|
Вносимые потери канала вывода/вывода |
дБ |
<2.5 |
|
Вносимые потери сквозного канала |
дБ |
<3.0 |
|
Потери, зависимые от поляризации (PDL) |
дБ |
<0.2 |
|
Поляризационная модовая дисперсия |
пс |
≤0.15 |
|
Максимальная мощность на входе |
дБm |
24 |

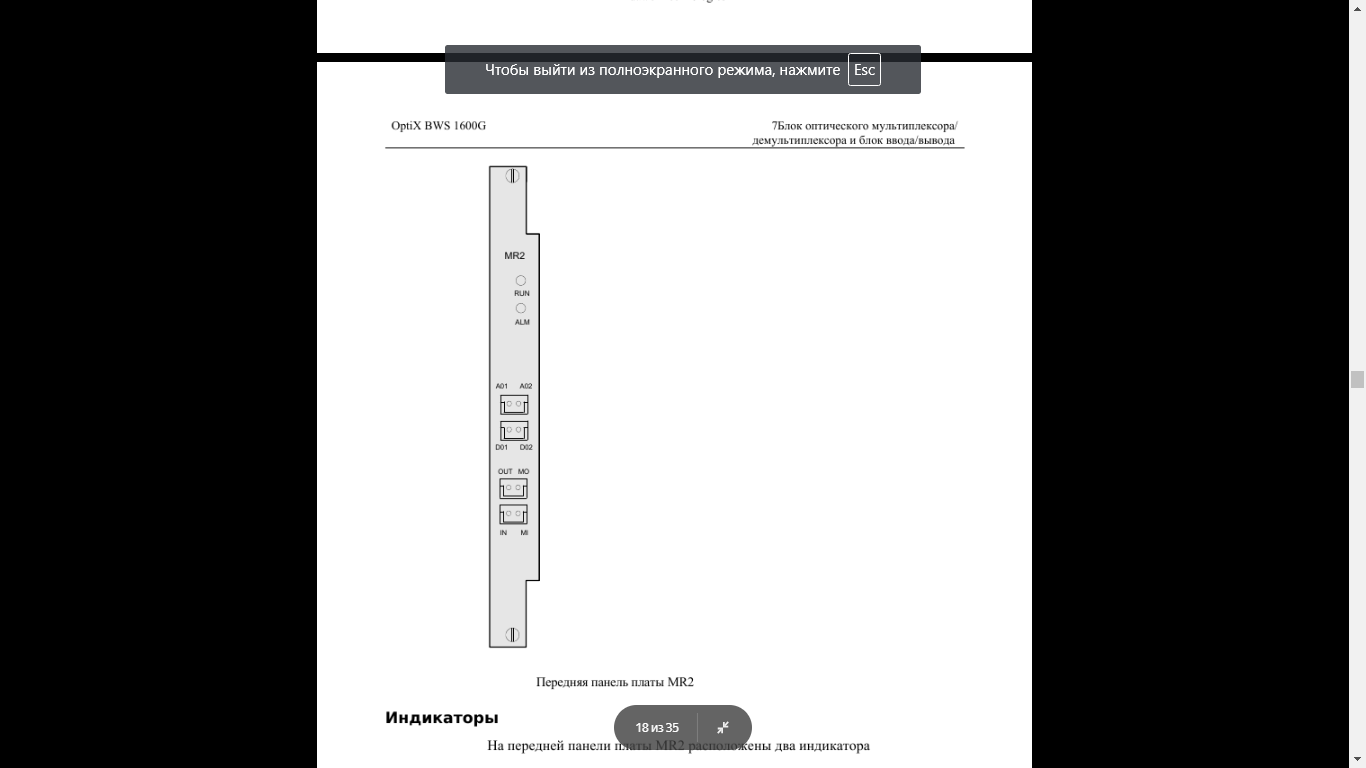

На рисунке 9 изображена передняя панель блока MR2.

Рисунок 9 - Передняя панель MR2
-
Выбор демультиплексора
Плата демультиплексирования D40.
Функции платы демультиплексирования представлены в таблице 8, а оптические спецификации в таблице Таблица . На рисунке Error: Reference source not found представлена передняя панель платы демультиплексирования D40.
-
8 – Функции платы демультиплексирования
|
Функциональность |
Описание |
|
Основные функции |
Демультиплексирование сигнала основного пути в 40 каналов услуг в расносом каналов 100 ГГц. |
|
Мониторинг оптических параметров в режиме он-лайн |
Обеспечение мониторинга в режиме он-лайн оптического спектра основго пути при помощи платы MCA или анализатора оптического спектра. |
|
Мониторинг аварий и рабочих событий |
Поддержка определения уровня оптической мощности и собщения рабочих и аварийных событий. |

Рисунок 10 - Передняя панель платы демультиплексирования D40
Таблица 9 – Параметры
|
Параметры |
Ед. измерения |
Спецификации (40 канальный) |
|
Разнос каналов |
ГГц |
Частотный диапазон 100 ГГц |
|
Вносимые потери |
дБ |
<8 |
|
Отражение |
дБ |
<-40 |
|
Изоляция (смежных каналов) |
дБ |
25 |
|
Изоляция (несмежных каналов) |
дБ |
25 |
|
Потери, зависимые от поляризации (PDL) |
дБ |
<0.5 |
|
Характеристики температуры |
пм/C |
<2 |
|
Максимальная разность вносимых потерь канала |
дБ |
<3 |
|
-1дБ ширина спектра |
нм |
0.2 |
|
-20дБ ширина спектра |
нм |
<1.4 |
-
Выбор предусилителя
Модуль предусиления OPU.
Плата оптического предусиления усиливает сигнал на 23 дБ.
Диапазон рабочих длин волн 1529.16–1560.61 нм

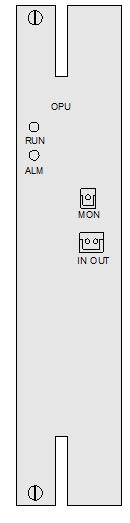

На рисунке 11 показана передняя палнель платы.

Рисунок 11 – Передняя панель модуля OPU
-
Блок питания
Блок питания оборудования OptiX BWS 1600G смонтирован в верхней части статива. Он обеспечивает подачу питания со стандартным напряжением

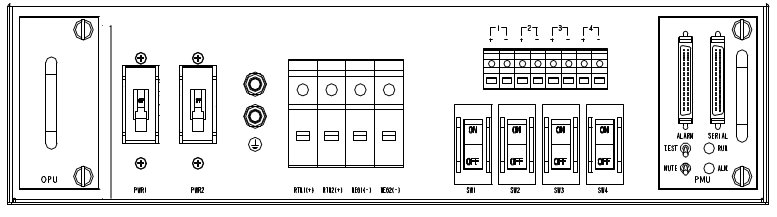

–48 ~ –60В постоянного тока. Блок имеет замкнутую структуру. Все интерфейсы выведены на переднюю панель. Для молниезащиты применяется съемное устройство. Блок прост в эксплуатации и техобслуживании. Передняя панель устройства приведена на рисунке 12.

Рисунок 12 Передняя панель блока питания
