5 . Кромкование торцов деталей

5.1. Для кромкования торцов деталей вызывается «Мастер Торцов» нажатием кнопки «Кромкование».

Для автоматического кромкования торцов всех деталей изделия следует воспользоваться командой «Проставить кромки», которая вызывается из меню «Инструменты»→ «Авто-сервис» (рис. 3.2.26).

Р ис. 3.2.26

5.2. Результат автоматического кромкования не всегда корректен. Иногда цвет кромки не соответствует цвету материала изделия, а для некоторых деталей кромки проставлены не на всех видимых участках. Для замены установленной кромки следует выбрать «Список материалов» нажатием кнопки «Используемые материалы» на панели инструментов «Команды».

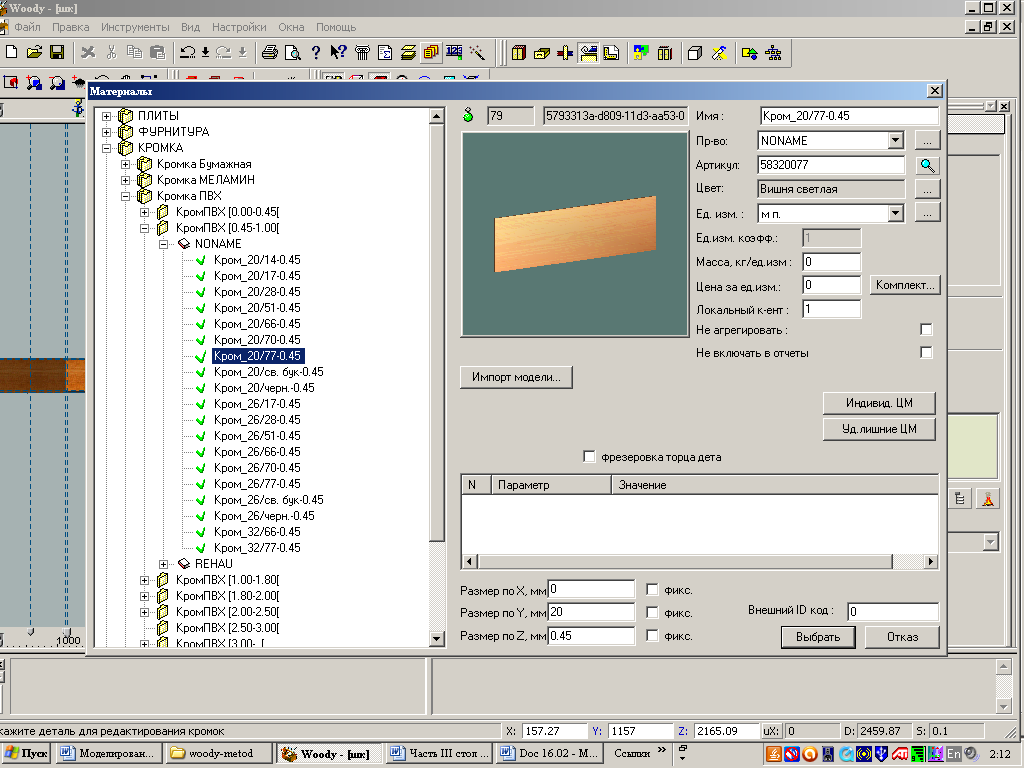

В списке материалов (рис. 3.2.27) представлены все материалы, примененные к данному изделию. В списке видно, что к изделию применено три типа кромок, из них два типа, Кром_20/черн.2.0 и Кром_20/51–0.45, не подходят по цвету к материалу изделия. Необходимо эти два типа кромок заменить на более подходящий третий тип Кром_20/77–0.45. Для этого нужно выделить материал установленной кромки, например Кром_20/черн.2.0, и нажатием кнопки «Заменить…» открыть диалоговое окно «Материалы». В этом окне подбирается материал подходящей кромки – Кромка ПВХ[0.45-1.00]Кром.20/77–0.45, цвет – Вишня светлая. Окно закрывается нажатием кнопки «Выбрать» (рис. 3.2.28). Аналогичное действие следует выполнить для замены кромки типа Кром_20/51–0.45 на общий для всего изделия тип Кромка ПВХ[0.45-1.00]Кром.20/77–0.45.

Обновленный список материалов закрывается нажатием кнопки «Выход».

Рис. 3.2.27

Рис. 3.2.28

5.3. В результате автоматического кромкования задняя стенка шкафа оказалась неокромкованной. Эта деталь стыкуется пластью с торцами переборок, поэтому все торцы задней стенки, кроме нижнего горизонтального (участок (1)) на рис. 3.2.29), должны быть окромкованы. Для выполнения кромкования этой детали следует в «Мастере Торцов» выделить деталь задней стенки, затем, переключившись в режим выделения участков, указать три смежных участка видимой открытой части детали.

Рис.3.2.29 К нопкой «Слить участки», объединяются указанные участки торцов в единый сплошной участок (2) (рис. 3.2.29).

Р ис. 3.2.30

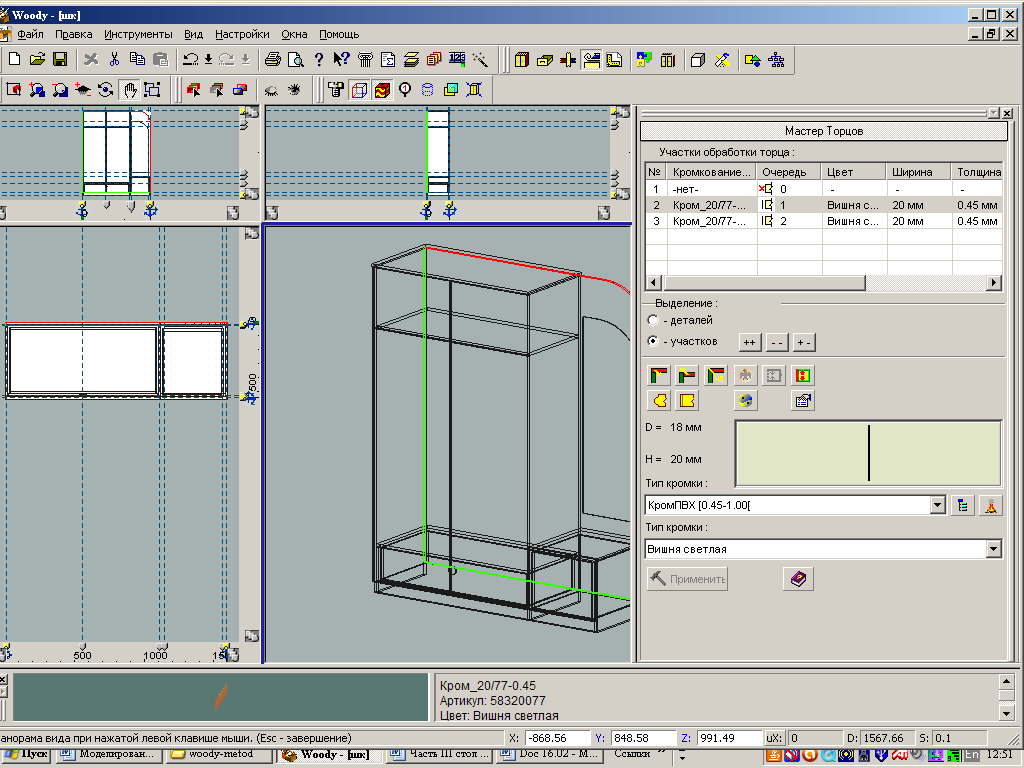

Участок (1) можно не кромковать, так как в готовом изделии он не будет виден. Для обработки участков (2) и (3) применяется такая же кромка, как и для всего изделия – Кромка ПВХ[0.45-1.00]Кром.20/77–0.45, цвет – Вишня светлая. Для изменения очередности кромкования используются кнопки «Поднять участок» и «Опустить участок». Очередность кромкования для этой детали устанавливается такая: в первую очередь – слитый участок (2), во вторую – левый вертикальный торец (участок (3), рис. 3.2.29). Очередность кромкования участков отображается в таблице «Участки обработки торца» (рис. 3.2.30). После выбора типа кромки и назначения очередности кромкования следует нажать кнопку «Применить», находящуюся в окне «Мастера Торцов».

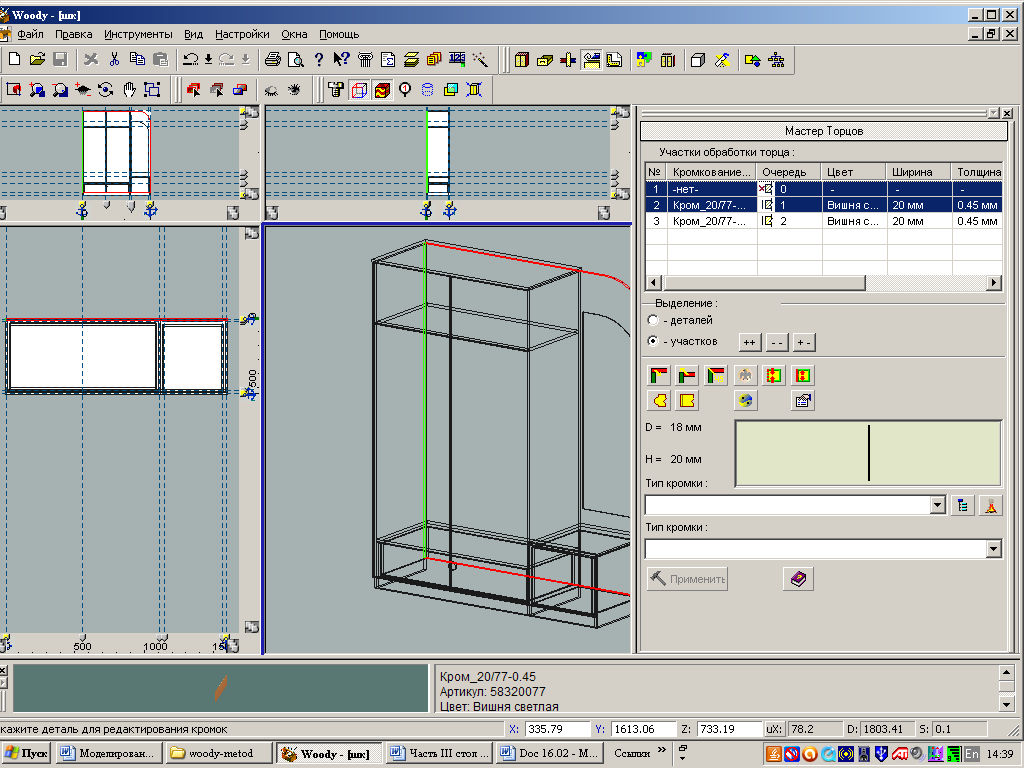

5.4. В результате автоматического кромкования оказалось, что у детали наружного фасада ящика неокромкован левый вертикальный участок. Следует выбрать деталь фасада ящика, затем в режиме выделения участков указать неокромкованный торец (участок № 4) и назначить для него такой же тип кромок, как для остальных участков детали (рис. 3.2.31).

Рис. 3.2.31

5.5. Для деталей, находящихся во внутренней части шкафа – фасада внутреннего ящика, нижней полки и цоколя – следует назначить кромки. Чтобы иметь возможность выделять эти детали, необходимо отключить видимость дверей шкафа нажатием кнопки «Сделать невидимыми». Фасад внутреннего ящика следует окромковать таким же образом, как и наружный фасад, для всех участков назначив одинаковый тип кромки – Кромка ПВХ[0.45-1.00]Кром.20/77–0.45.

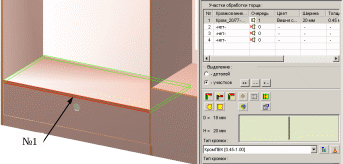

Для полки, расположенной в нижней части гардеробного отделения, назначается кромка на передний торец детали (участок № 1, рис. 3.2.32), а для цоколя, расположенного под внутренним фасадом ящика, – на верхний и нижний горизонтальные торцы. Для всех деталей изделия используется одинаковый тип кромки – Кромка ПВХ[0.45-1.00]Кром.20/77–0.45.

Р ис. 3.2.32

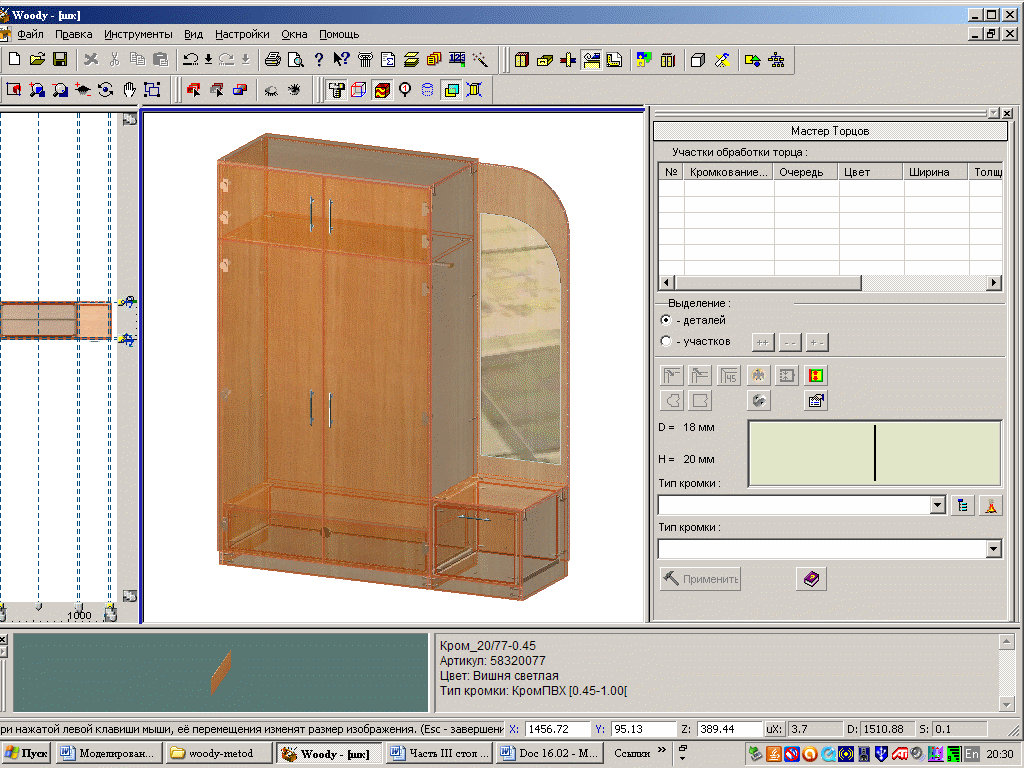

Модель готового шкафа для прихожей представлена на рис. 3.2.33. Р ис. 3.2.33
