5 . Кромкование торцов деталей

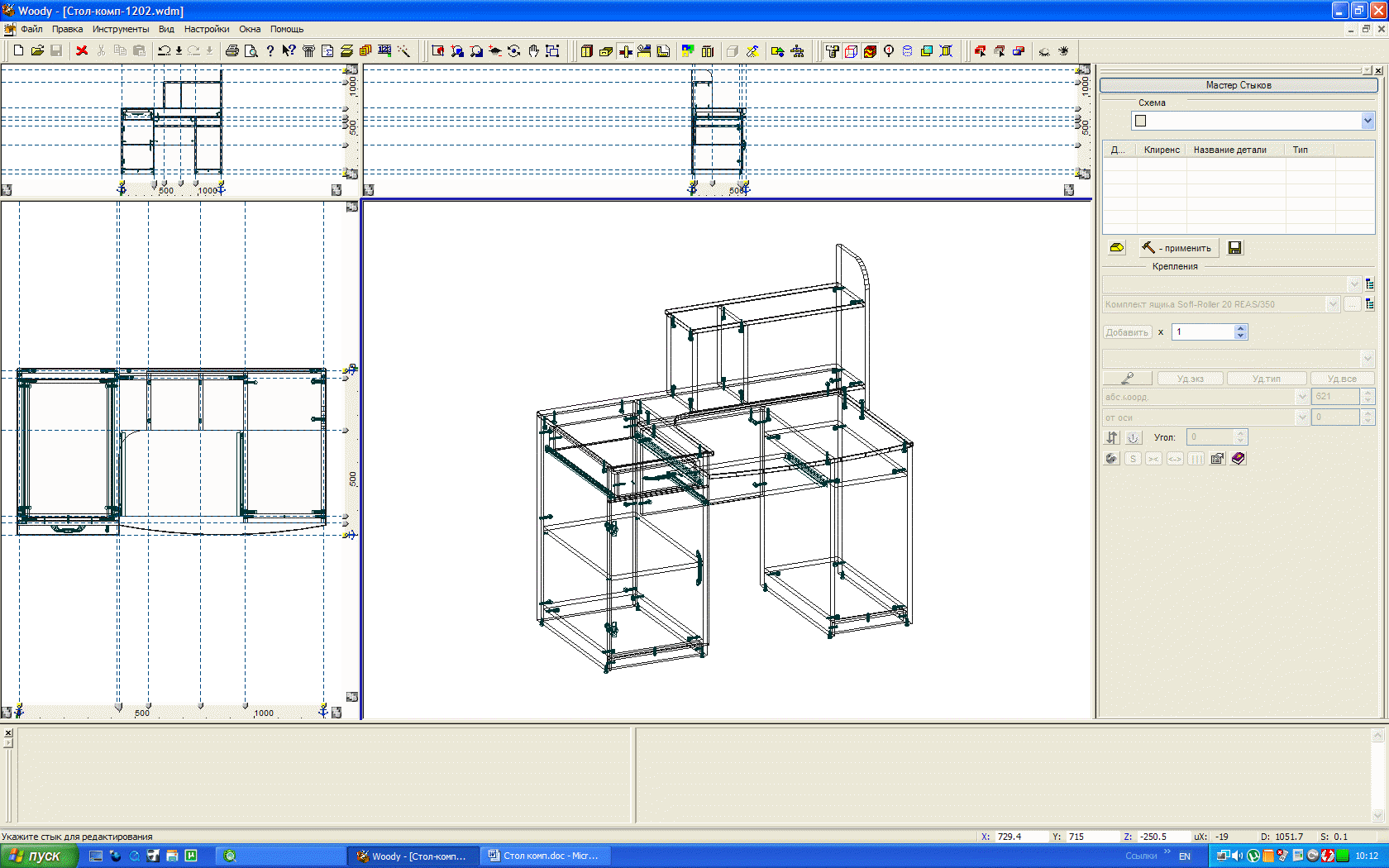

5.1. Для кромкования торцов деталей вызывается «Мастер Торцов» нажатием кнопки «Кромкование».

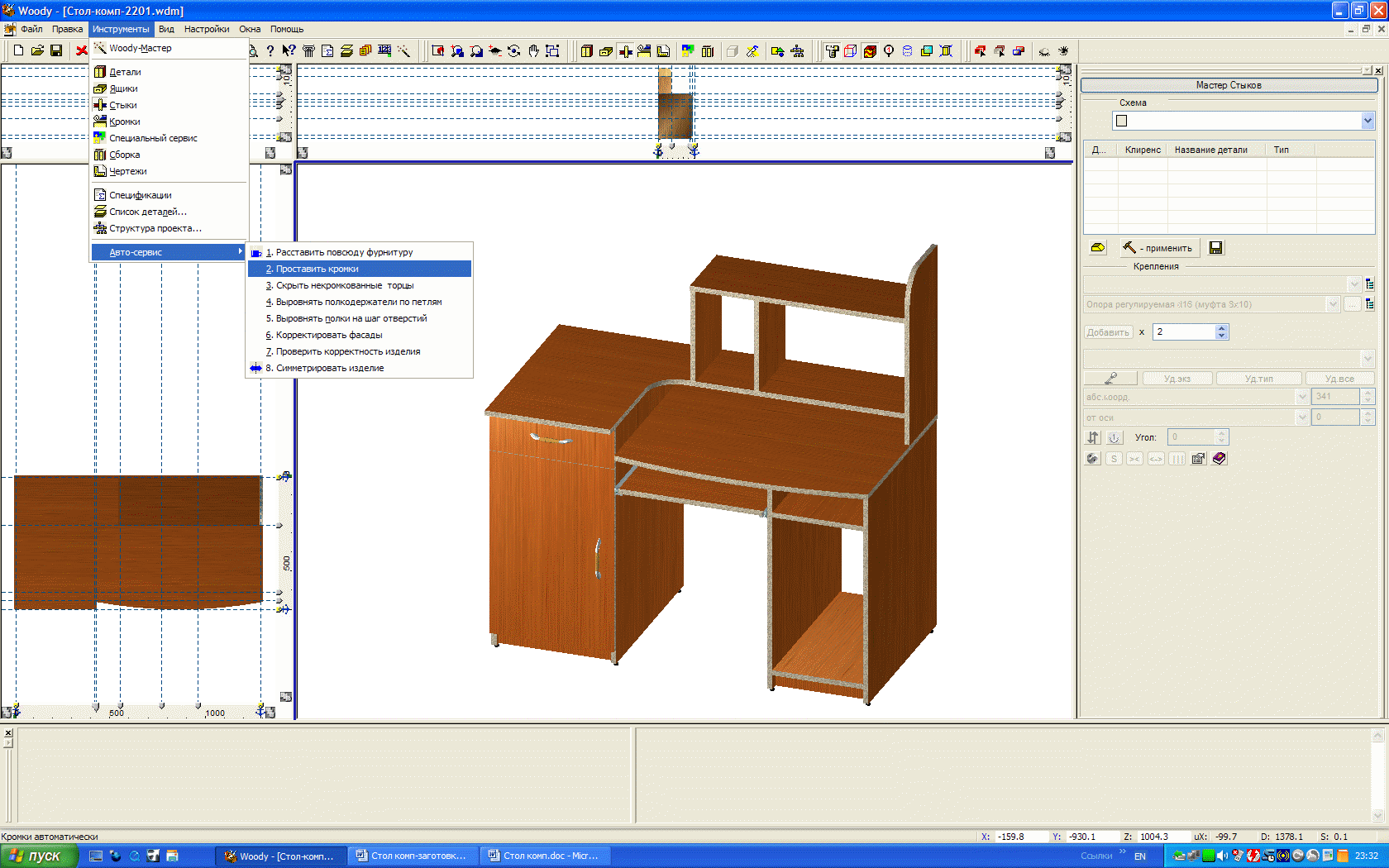

Для автоматического кромкования торцов всех деталей изделия следует воспользоваться командой «Проставить кромки», которая вызывается из меню «Инструменты»→ «Авто-сервис» (рис. 3.1.42).

Р ис. 3.1.42

5.2. Автоматическое кромкование не всегда корректно подбирает цвет кромки, подобный материалу деталей изделия. Для замены установленной кромки следует выбрать «Список материалов» нажатием кнопки «Используемые материалы» на панели инструментов «Команды».

Рис. 3.1.43

Р ис. 3.1.44

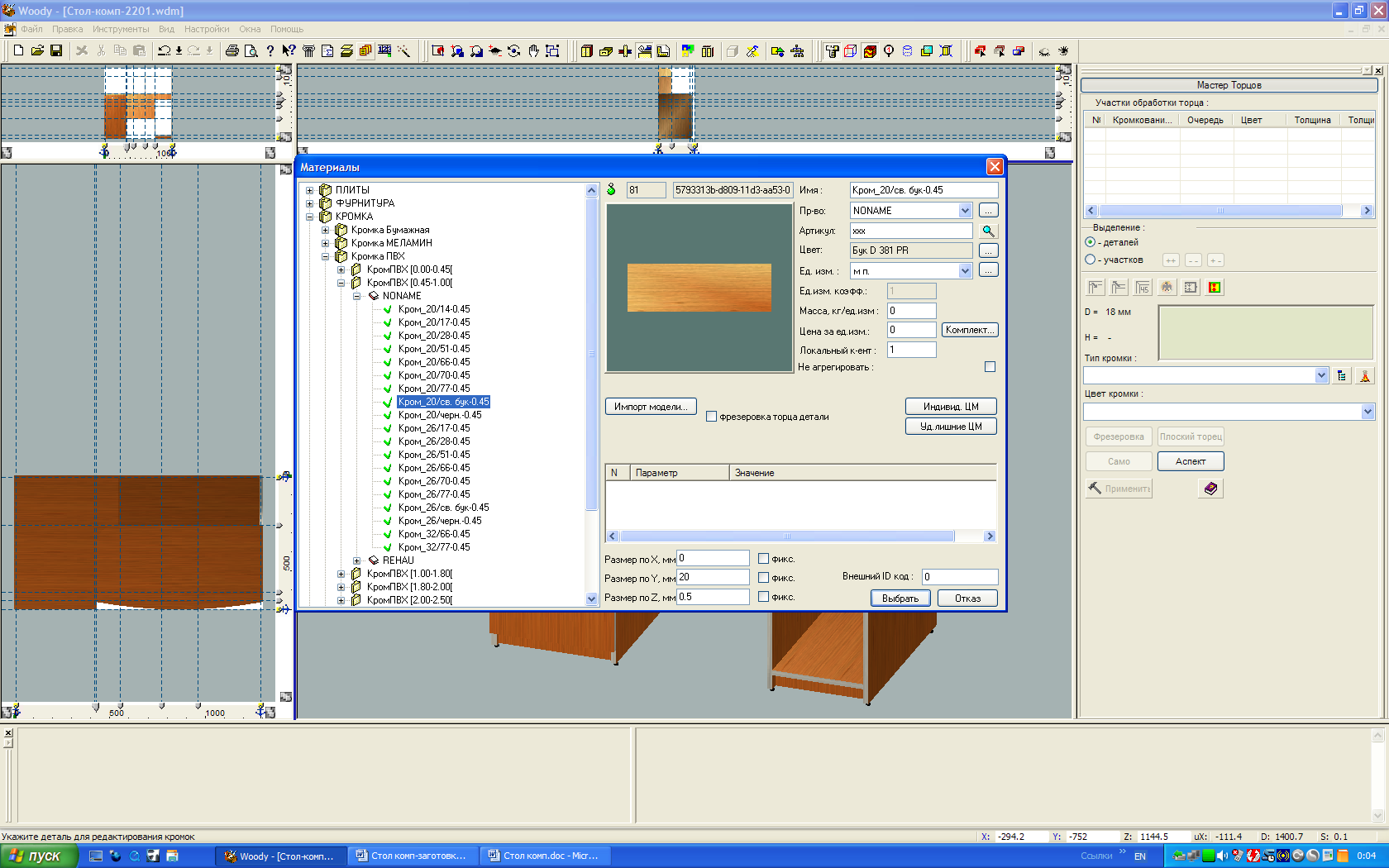

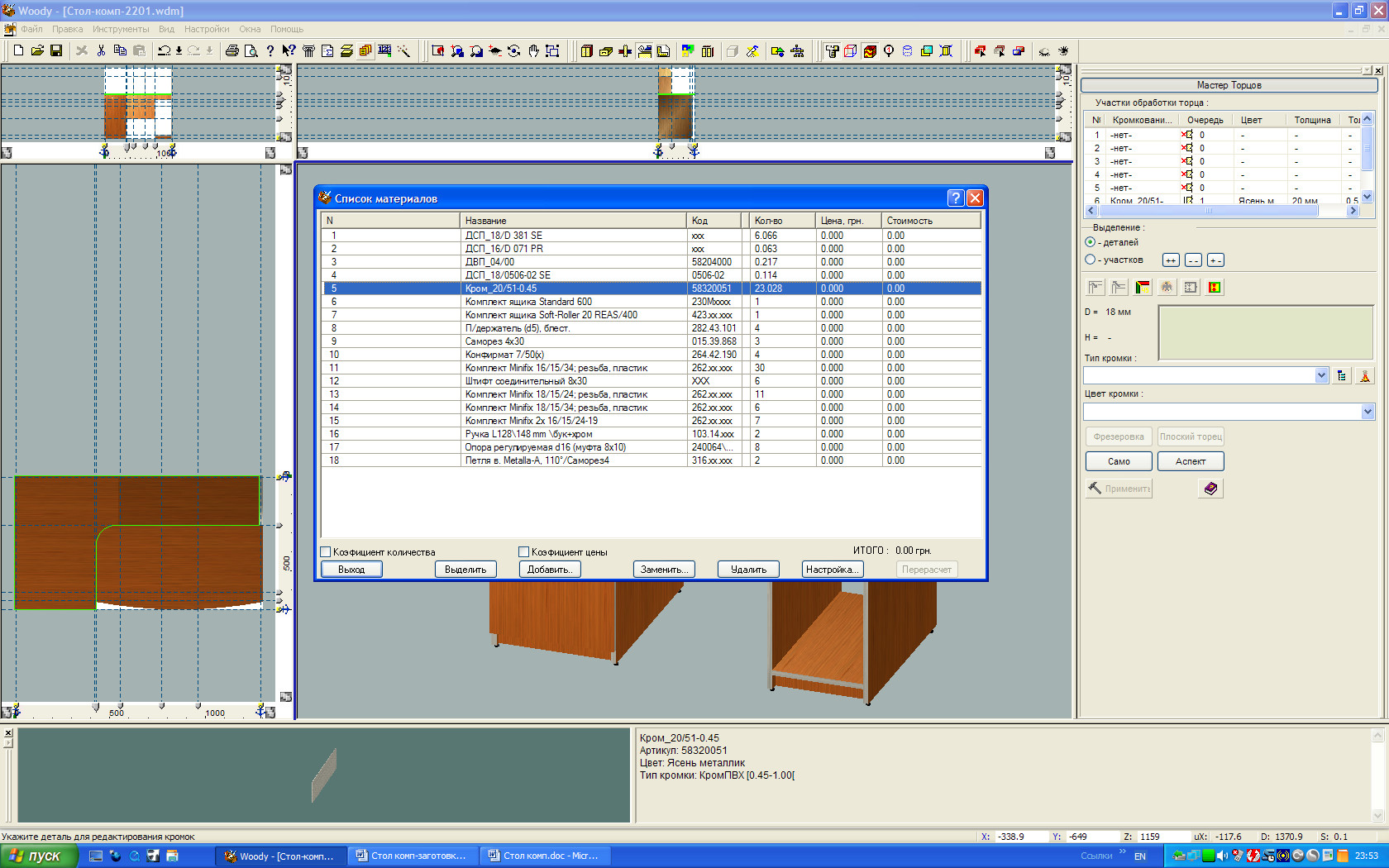

В списке материалов (рис. 3.1.44) необходимо выбрать и выделить материал установленной кромки и нажатием кнопки «Заменить…» открыть диалоговое окно «Материалы» (рис. 3.1.45). В этом окне подбирается материал подходящей кромки – Кромка ПВХ[0.45-1.00]Кром.20/св. бук 0.45. Окно закрывается нажатием кнопки «Выбрать» Обновленный список материалов закрывается нажатием кнопки «Выход».

Рис. 3.1.45

5.3. Для некоторых деталей следует скорректировать очередность кромкования и толщину установленной кромки. Это относится к обеим крышкам, полкам, установленным в открытых отсеках.

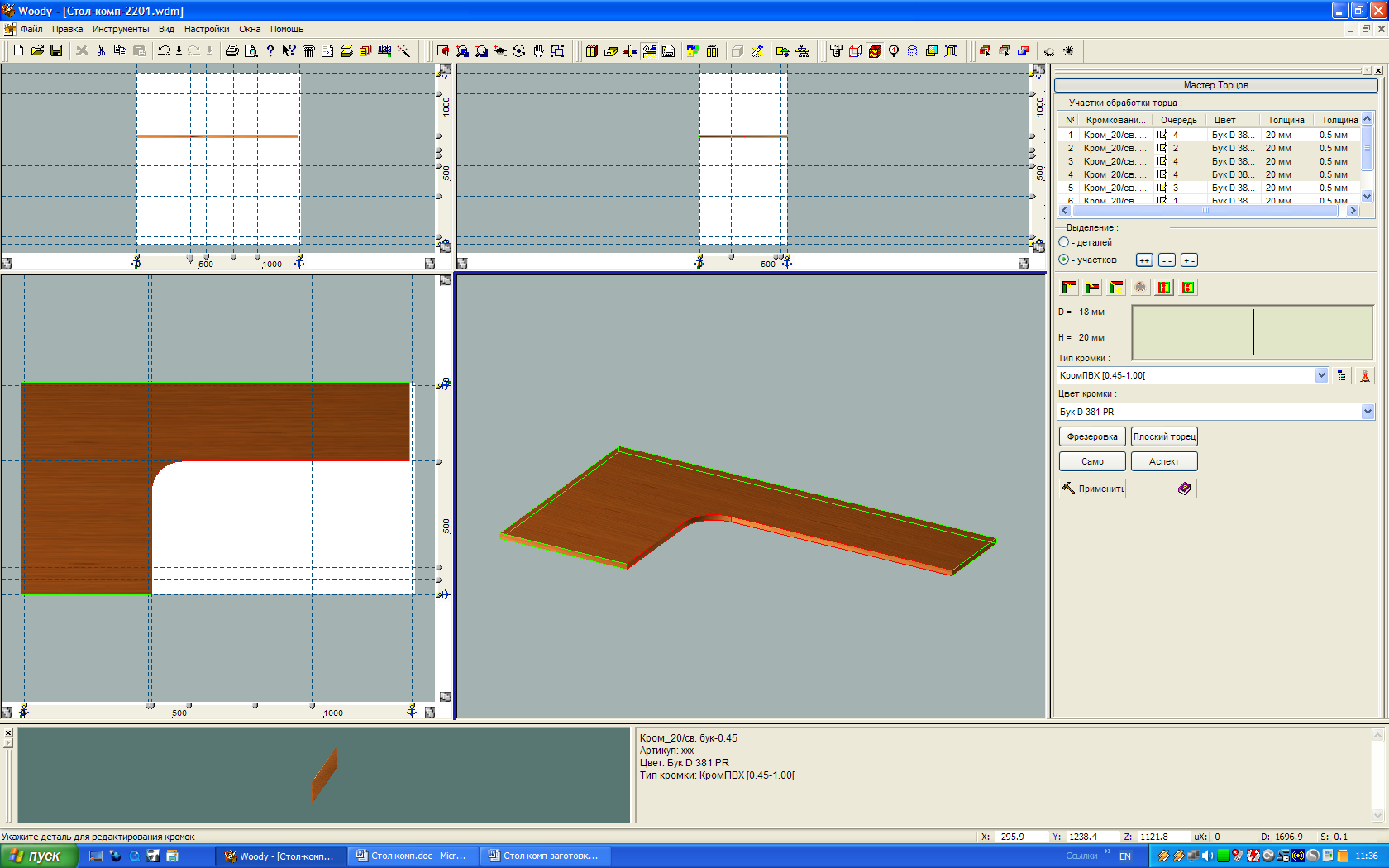

Выделяется деталь крышки-надстройки, затем в режиме выделения «участков» указываются три смежных участка внутренней части детали (рис. 3.1.46).

Н ажатием кнопки «Слить участки» выделенные участки сливаются в один сплошной. Рис. 3.1.46

Р ис. 3.1.47

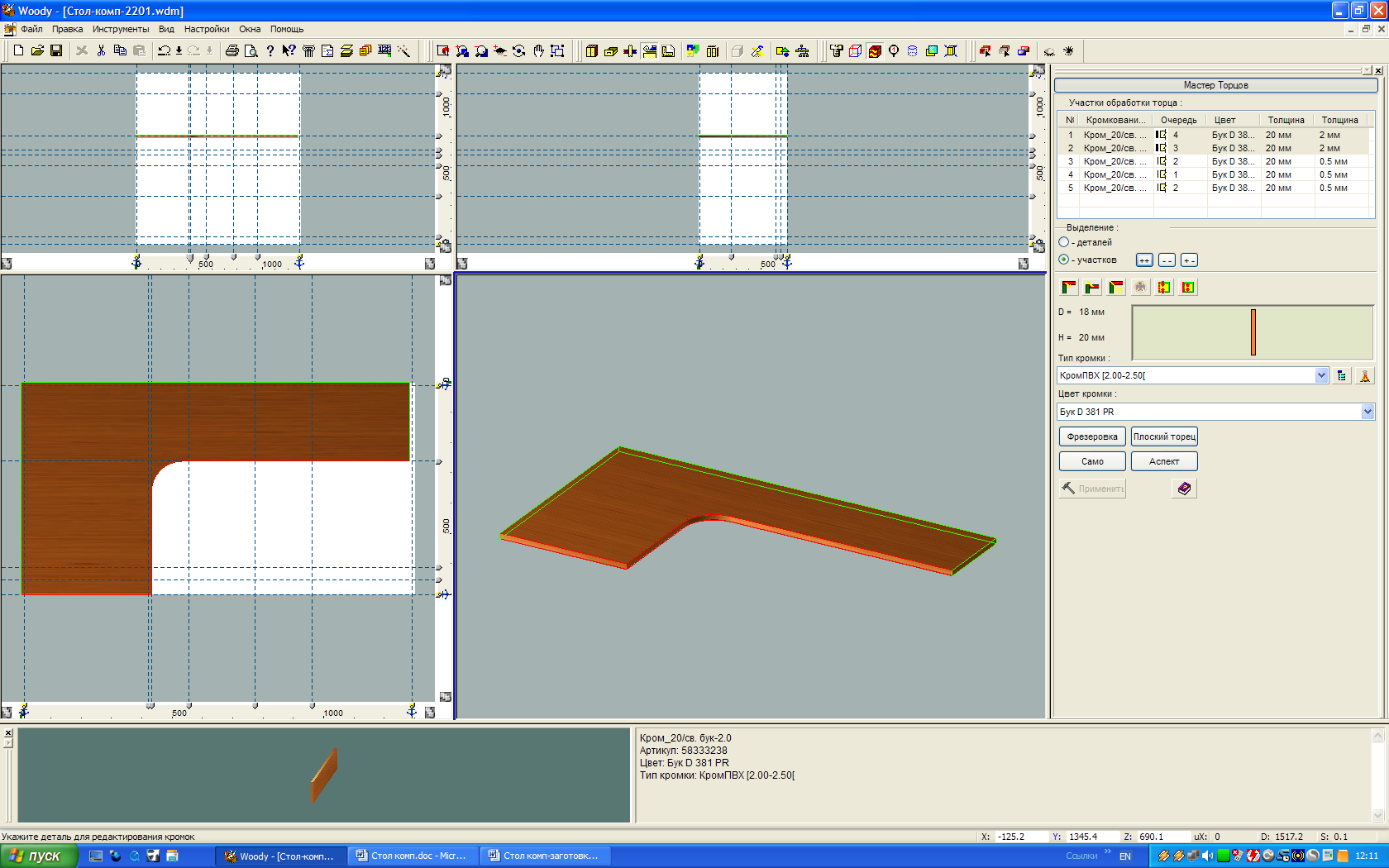

Для изменения очередности кромкования используются кнопки «Поднять участок» и «Опустить участок». Очередность кромкования для крышки-надстройки следует установить такой: в первую очередь кромкуют задний торец, во вторую – боковые торцы, в третью, – слитый участок и, в последнюю очередь, – передний торец (рис. 3.1.47).

Для фасадных торцов крышки надстройки, крышки столешницы, полок в открытых отсеках стола следует поменять материал кромки с большей толщиной – Кромка ПВХ[2.00-2.50]Кром.20/св. бук 2.0. Для корректной стыковки торцов кромок следует выполнить подрезку, используя кнопку «Подрезка по биссектрисе».

5.4. При автоматическом кромковании могут быть неокромкованы торцы некоторых деталей. Следует выделить поочередно детали изделия и проверить полноту и правильность кромкования. Например, для полки, расположенной в средней открытой части изделия не откромкованы боковые торцы, у задней стенки тумбы – нижний торец. Кромкование этих торцов выполняется вручную.

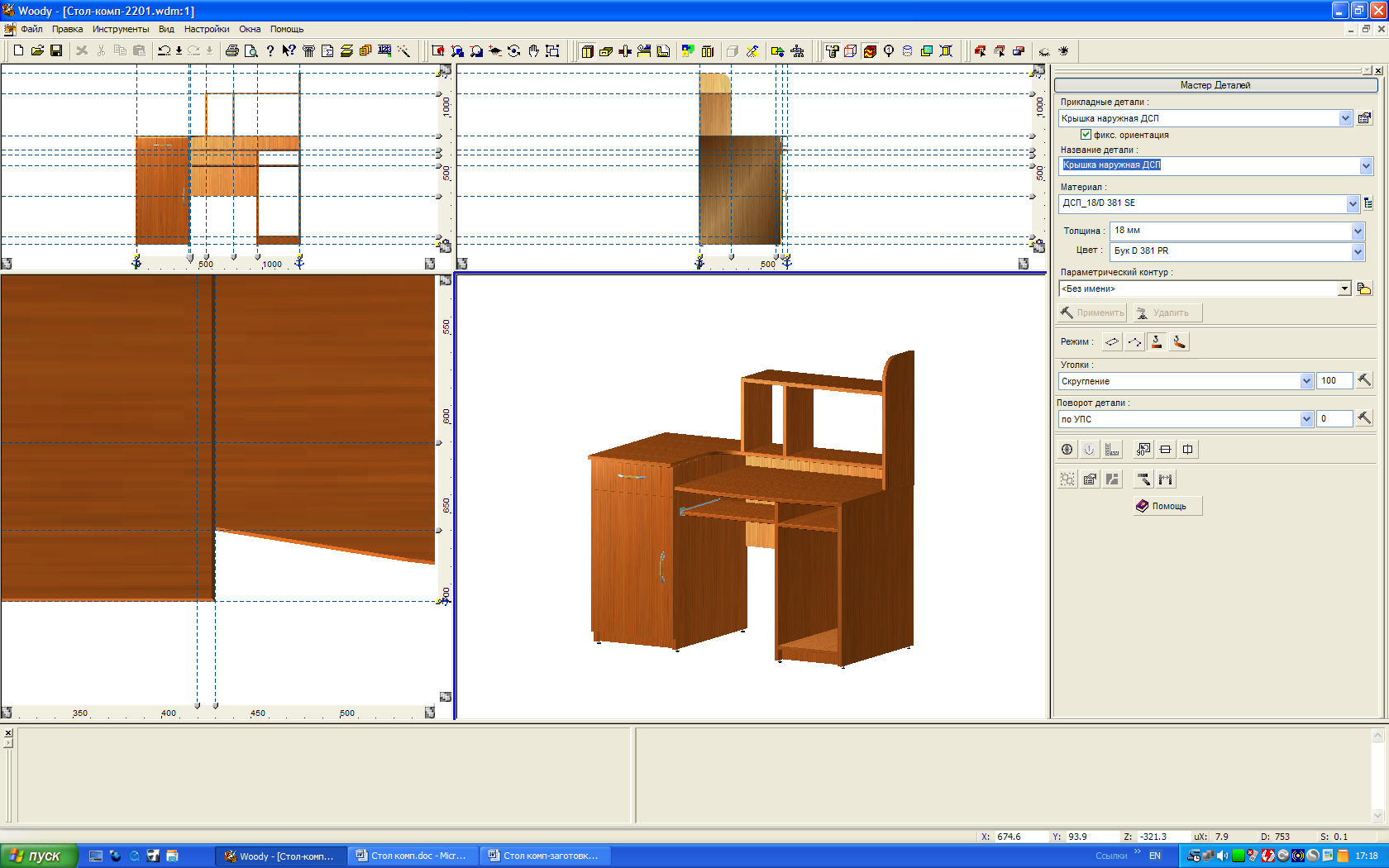

Модель готового стола представлена на рис. 3.1.48.

Р ис. 3.1.48

3.2. Моделирование шкафа для прихожей

Предлагается выполнить моделирование шкафа для прихожей (рис. 3.2.1), состоящего из следующих деталей: переборок гардеробной (закрытой) части шкафа – (1, 2); переборки открытой части шкафа – (3); крышек верхней и нижней – (4, 5); дверей гардеробного отделения шкафа – (6, 7); дверей антресольной части – (8, 9); задней стенки – (10); зеркала – (11); фасада ящика – (12); цокольных деталей – (13, 14). Кроме видимых на рисунке деталей, в закрытой части шкафа предусмотрены полки и внутренний ящик в нижней части гардеробного отделения.

Р ис. 3.2.1

Порядок моделирования шкафа для прихожей:

1. Задание габаритов изделия.
