2.3.2. Выбор и расчет основных параметров производится в

последовательности, рекомендованной табл.2.1 для гидропривода с постоянным давлением питания:

• исходные данные на расчетном режиме (в качестве расчетного режима следует принять режим рабочей подачи – РП)

R*=10 кн; v*_г=0,15 м/с (полезная мощность

N*= R*v*_г= 10000^.0,15=1500 Вт=1,5 кВт)

• давление насоса на рабочем режиме назначается по

статистическим данным (по согласованию с консультантом)

Р*_н=5МПа;

• тип насоса. В соответствии с рекомендациями шестого раздела в зависимости от уровня давления (Р*_н=5МПа) выбираем пластинчатый насос двухкратного действия (см.табл.6.1);

• частота вращения насоса выбирается равной частоте вращения приводного электродвигателя. В соответствии с рекомендациями

шестого раздела принимаем n_н = n_эл.дв = 1000 об/мин = 16,6 об/с;

• КПД насоса согласно табл. 6.1 - _он=0,8; =0,68;

• гидродвигатель - гидроцилиндр с односторонним штоком и подводом жидкости на расчетном режиме в поршневую полость. КПД гидроцилиндра _тг = 0,9, _ог  1, _г  0,9 согласно рекомендациям раздела 6.2 (см. также пример расчета 6.4);

• давление и расход гидродвигателя на расчетном режиме для гидропривода с постоянным давлением питания Р*_г = 2Р*_н/3 =2^. 5/3=3,33МПа,

• подача насоса на расчетном режиме

;

• максимальный расход насоса при

Р_н = 0; Q_{н max} = Q*_н/_он = 0,866^.10^-3/0,8=1,0825^.10^-3;

• КПД процесса управления на расчетном режиме

;

• давление открытия клапана Р_ко=0,9 Р*_н=0,9^.5=4,5 МПа.

По результатам расчета строятся графики зависимостей:

• расходно-перепадная характеристика насоса на рис. 2.1 по двум точкам с координатами (Р*_н , Q*_н) и (Р_н=0, Q_{н max});

• расходно-перепадная характеристика переливного клапана рис.2.2 также по двум точкам с координатами (Р_ко, 0) и (Р_н, Q_н), где расход клапана при давлении Р*_н определим по соотношению

;

• располагаемая характеристика гидропривода рис.2.3 путем вычитания расходов насоса и клапана при одинаковых давлениях (см.раздел 1).

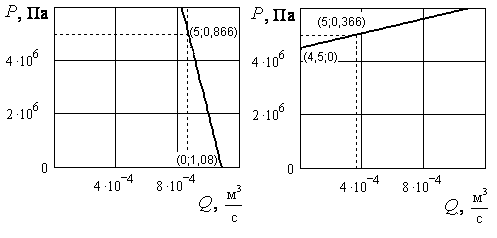

Рис.2.1. Расходно-перепадная Рис.2.2. Расходно-перепадная

характеристика насоса характеристика переливного

клапана

Рис.2.3. Располагаемая характеристика гидропривода (насосной установки)

39
