4. Принципиальная технологическая схема нефтебаз

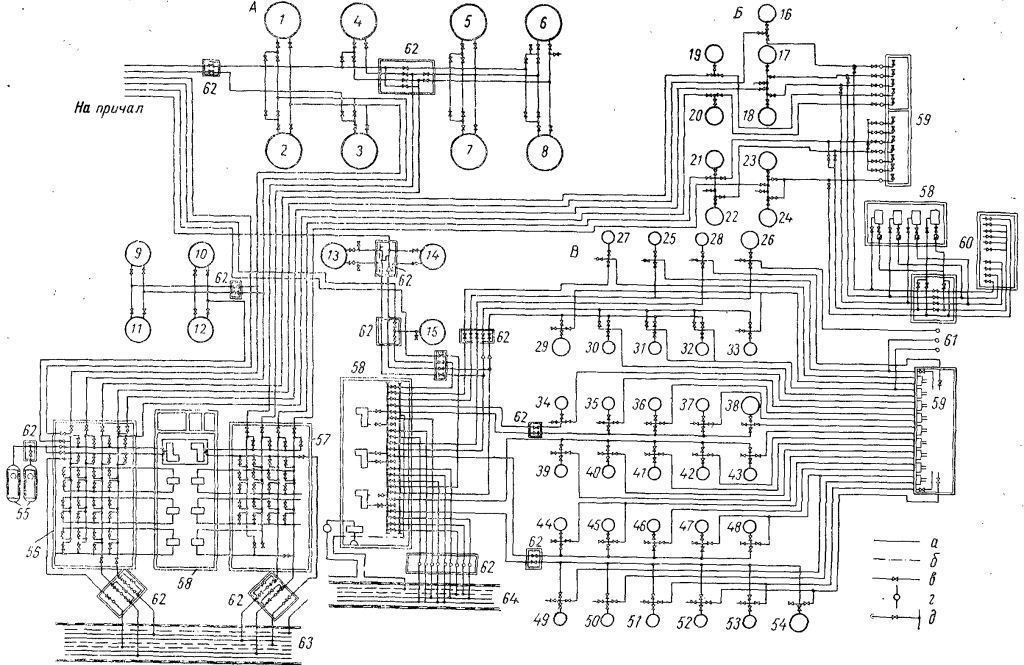

Технологическая схема представляет собой безмасштабную схему сети трубопроводов (с оборудованием), при помощт которой обеспечивается выполнение всех операций по перекачке жидки нефтепродуктов.

А-основной блок из резервуаров под: 1-3 ДТ: 4-8 бензин; 9-12 керосин, 13-14 авт. масла; 15 моторн топливо; В – раздаточн техн болк светлых нп из резервуаров под :16-17 керосин; 18 ДТ; 19-22 бензин; 23-24 рез разные масла;В- раздаточный тех блок масел и темных нп: 25-26 рез. ДТ и моторного топлива; 27-54 – рез разн масел, 55-подземн резерв для опорожнения трубопроводов; 56-57 помещение для задвижек; 58-насосные станции; 59-разливочные; 60-автоэстакады; 61-наливные стоянки для масел и темн нп, 62 колодцы; 63-сливо-наливные эстакады для свтл нп; 64-слив-наливн эстакады для темн нп и масел; а-нефтепродукты; б-воздухопроводы; в-задвижки; г-фильтры; д –вентили.

Для составления схемы необходимо иметь: данные по грузообороту НБ с разбивкой по отдельным НП, объем и одновременность проведения технологических операций и перспективы развития НБ..

Техн.схема должна обеспечить внутрибазовую перекачку из резервуара в резервуар любым насосом в пределах определенной группы НП с сохранением их качества и количества и предусматривать возможность перекачки по одному ТП НП одной группы, близких по своим физ хим свойствам.

Техн. схема называется двухповоротной, когда к каждому резервуару подсоединено два трубопровода, позволяющих производить одновременно закачку и выкачку нп, зачистку и удаление осадка из резервуара. Техн схема позволяет оператору производить управление технологическими операциями, а проектировщику – сделать заказ на запорную арматуру. Каждая линия ТП имеет свое обозначение, а запорная арматура нумерацию.

На основании техн схемы и ген плана составляется технологич план, представл техн схему , нанесенную в масштабе на нен план НБ.

5.Основные требования предъявляемые к пожаро-взрыво-безопаснгости нефтебаз.

Пожарная безопасность нефтебазы регламентируется ГОСТ 12.1.004-76); Строительными нормами и правилами; "Правилами пожарной безопасности при эксплуатации предприятий Госкомнефтепродукта СССР"; инструкциями по обеспечению пожарной безопасности на отдельных объектах.

Пожарная безопасность на нефтебазе должна обеспечиваться системой предотвращения пожара и пожарной защиты.

Система предотвращения пожара - комплекс организационных мероприятий и технических средств, направленных на исключение возможности возникновения пожара.

Система пожарной защиты - комплекс организационных мероприятий и технических средств, направленных на предотвращение воздействия на людей опасных факторов пожара и ограничение материального ущерба от него.

Системы предотвращения пожара и пожарной защиты должны разрабатываться по каждому конкретному объекту согласно ГОСТ 12.1.004-76

Требования к пожарной безопасности на отдельных объектах должны содержать: данные о специфике пожарной опасности; нормы и правила пожарной безопасности в связи со спецификой пожарной опасности; конкретные способы предотвращения пожара и пожарной защиты; вид, количество технических средств предотвращения пожара и пожарной защиты и требования к их исполнению; организационные мероприятия по предотвращению пожара и пожарной защиты.

Для каждого цеха, установки, производственного участка должны быть разработаны инструкции с учетом специфики производства и пожарной безопасности.

Инструкции по пожарной безопасности цехов, установок, производственных участков (лабораторий, складов) должны содержать:

оценку пожаровзрывоопасности нефтепродуктов, применяемых материалов, а также процесса производства;

требования пожарной безопасности, которые должны выполняться работающими;

специальные требования и мероприятия для особо опасных участков производства;

правила остановки технологического оборудования и вызова пожарной охраны в случае пожара или аварии;

обязанности работников при возникновении пожара;

способы приведения в действие средств пожаротушения;

требования к содержанию территории, в том числе подъездов к зданиям, сооружениям, противопожарным резервуарам и пожарным гидрантам;

указание мест, где курение и применение открытого огня запрещено, а также места, где курение разрешено.

Производственные процессы (включая транспортирование и хранение), в которых участвуют вещества, способные образовывать взрывоопасную среду, на действующих объектах должны выполняться в соответствии с требованиями по обеспечению взрывоопасности согласно ГОСТ 12.1.010-76; ГОСТ 12.1.017-80; классификации взрывоопасных смесей по ГОСТ 12.1.011-78; классификация производств предприятий Госкомнефтепродукта СССР по взрывопожарной и пожарной опасностям; классификации взрывоопасных и пожароопасных зон.

В производственных процессах с целью обеспечения взрывобезопасности следует контролировать параметры взрывоопасных исходных веществ; технологический режим; состав воздуха производственных помещений; состояние технологического и электрического оборудования.

На каждом производственном здании должны быть обозначены категории производств по взрыво- и пожарной опасности и классы (зоны) по ПУЭ в соответствии с классификацией.

В местах, запрещающих применение открытого огня и других опасностей, должны быть надписи и знаки, выполненные согласно ГОСТ 12.4.026-76.

Для каждой категории эксплуатационных и ремонтных работников администрация нефтебазы с учетом местных условий должна разработать инструкции, определяющие круг служебных обязанностей работников, порядок проведения основных технологических операций, ремонтных и аварийных работ и необходимые мероприятия по технике безопасности и пожарной безопасности.Вентиляция, молниезащита, канализации, водоснабжение
