§ 23.1. Синхронные машины с постоянными магнитами

Синхронные машины с постоянными магнита­ми (магнитоэлектрические) не имеют обмотки воз­буждения на роторе, а возбуждающий магнитный поток у них создается постоянными магнитами, рас­положенными на роторе. Статор этих машин обыч­ной конструкции с двух- или трехфазной обмоткой.

Применяют эти машины чаще всего в качестве двигателей небольшой мощности. Синхронные ге­нераторы с постоянными магнитами применяют ре­же, главным образом в качестве автономно рабо­тающих генераторов повышенной частоты, малой и средней мощности.

Синхронные магнитоэлектрические двигате­ли. Эти двигатели получили распространение в двух конструктивных исполнениях: с радиальным и акси­альным расположением постоянных магнитов.

При радиальном расположении по­стоянных магнитов пакет ротора с пусковой клет­кой, выполненный в виде полого цилиндра, закреп­ляют на наружной поверхности явно выраженных полюсов постоянного магнита 3. В цилиндре делают межполюсные прорези, предотвращающие замыка­ние потока постоянного магнита в этом цилиндре (рис. 23.1, ).

При аксиальном расположении маг­нитов конструкция ротора аналогична конструкции ротора асинхронного короткозамкнутого двигателя. К торцам этого ротора прижаты кольцевые постоян­ные магниты (рис. 23.1, ).

Конструкции с аксиальным расположением маг­нита применяют в двигателях малого диаметра мощностью до 100 Вт; конструкции с радиальным расположением магнитов применяют в двигателях большего диаметра мощностью до 500 Вт и более.

Физические процессы, протекающие при асин­хронном пуске этих двигателей, имеют некоторую осо­бенность, обусловленную тем, что магнитоэлектриче­ские двигатели пускают в возбужденном состоянии. Поле постоянного магнита в процессе разгона ротора наводит в обмотке статора ЭДС , частота которой увеличивается пропор­ционально частоте вращения ротора. Эта ЭДС наводит в обмотке статора ток, взаимодействующий с полем постоянных магнитов и создающий тормозной момент , направленный встречно вращению ротора.

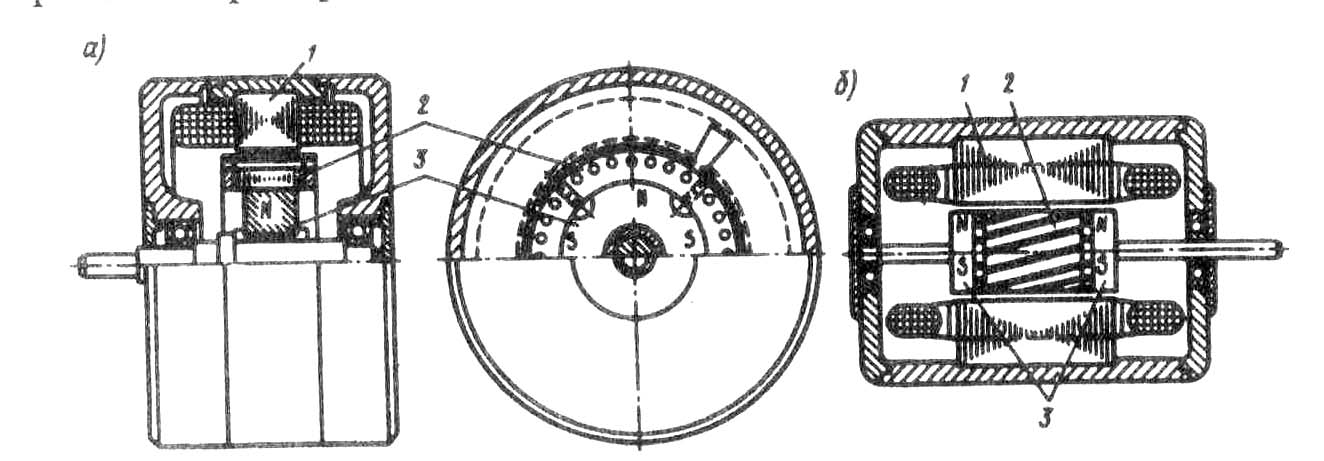

Рис. 23.1. Магнитоэлектрические синхронные двигатели с радиальным (а) и

аксиальным (б) расположением постоянных магнитов:

1 — статор, 2 — короткозамкнутый ротор, 3 — постоянный магнит

Таким образом, при разгоне двигателя с постоянными магни­тами на его ротор действуют два асинхронных момента (рис. 23.2): вращающий (от тока , поступающего в обмотку статора из сети) и тормозной (от тока , наведенного в обмотке статора полем постоянного магнита).

Синхронные магнитоэлек­трические генераторы. Ротор та­кого генератора выполняют при малой мощности в виде «звездоч­ки» (рис. 23.3, а), при средней мощности — с когтеобразными полюсами и цилиндрическим постоянным магнитом (рис. 23.3, б). Ротор с когтеобразными полюсами дает возможность получить генератор с рассеянием полюсов, ограничивающим ударный ток при внезапном коротком замыкании генератора. Этот ток представляет большую опасность для постоянного магнита ввиду сильного размагничивающего действия.

Помимо недостатков, отмеченных при рассмотрении магнитоэлектрических синхронных двигателей, генераторы с постоянны­ми магнитами имеют еще один недостаток, обусловленный отсутствием обмотки возбуждения, а поэтому регулировка напряжения в магнитоэлектрических генераторах практически невозможна. Это затрудняет стабилизацию напряжения генератора при измене­ниях нагрузки.

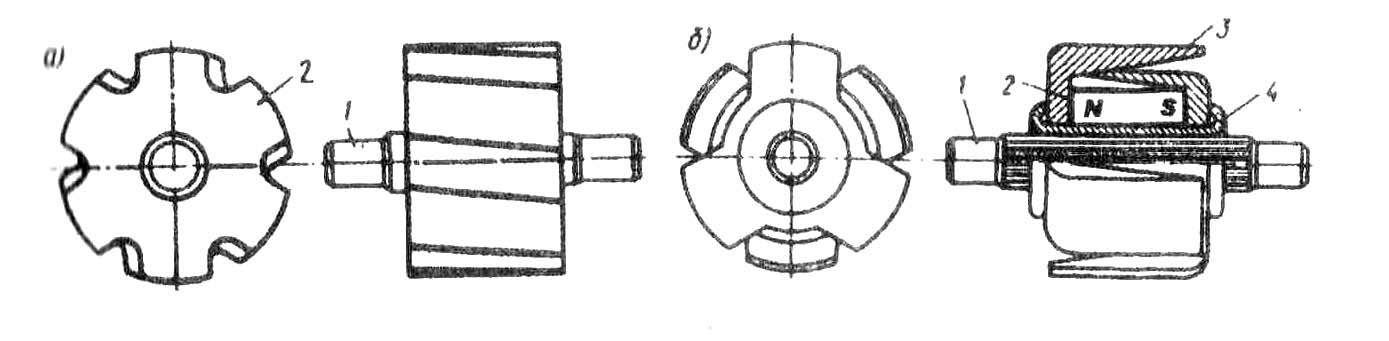

Рис.23.3. Роторы магнитоэлектрических синхронных генераторов:

1 – вал; 2 – постоянный магнит; 3 – полюс; 4 – немагнитная втулка
