§ 21.4. Колебания синхронных генераторов
Предположим, что синхронный генератор, подключенный на параллельную работу к сети, работает ненагруженным. Чтобы нагрузить генератор, увеличивают вращающий момент первичного двигателя до
значения
,
соответствующего
повороту оси полюсов
ротора на угол
,
и
электромагнитному моменту
(рис.
21.7,
график 1).
Однако под действием инерции вращающихся
масс синхронной машины и приводного
Рис. 21.6. угловые характеристики моментов (к примеру 21.1)
двигателя
ротор
повернется на угол
>
,
при котором
электромагнитный момент
генератора достигает
значения М’>M’1.
В
результате нарушившегося равновесия
моментов ротор начнет поворачиваться
в направлении
уменьшения угла
,
но силы инерции и в этом случае помешают
ротору остановиться в положении,
соответствующем углу
,
и переведут его в положение, соответствующее
значению угла
,
при
котором электромагнитный момент
генератора
окажется
меньше
вращающего момента
.
Поэтому
ротор не остановится в положении
,
а будет поворачиваться
в направлении увеличения
угла
.

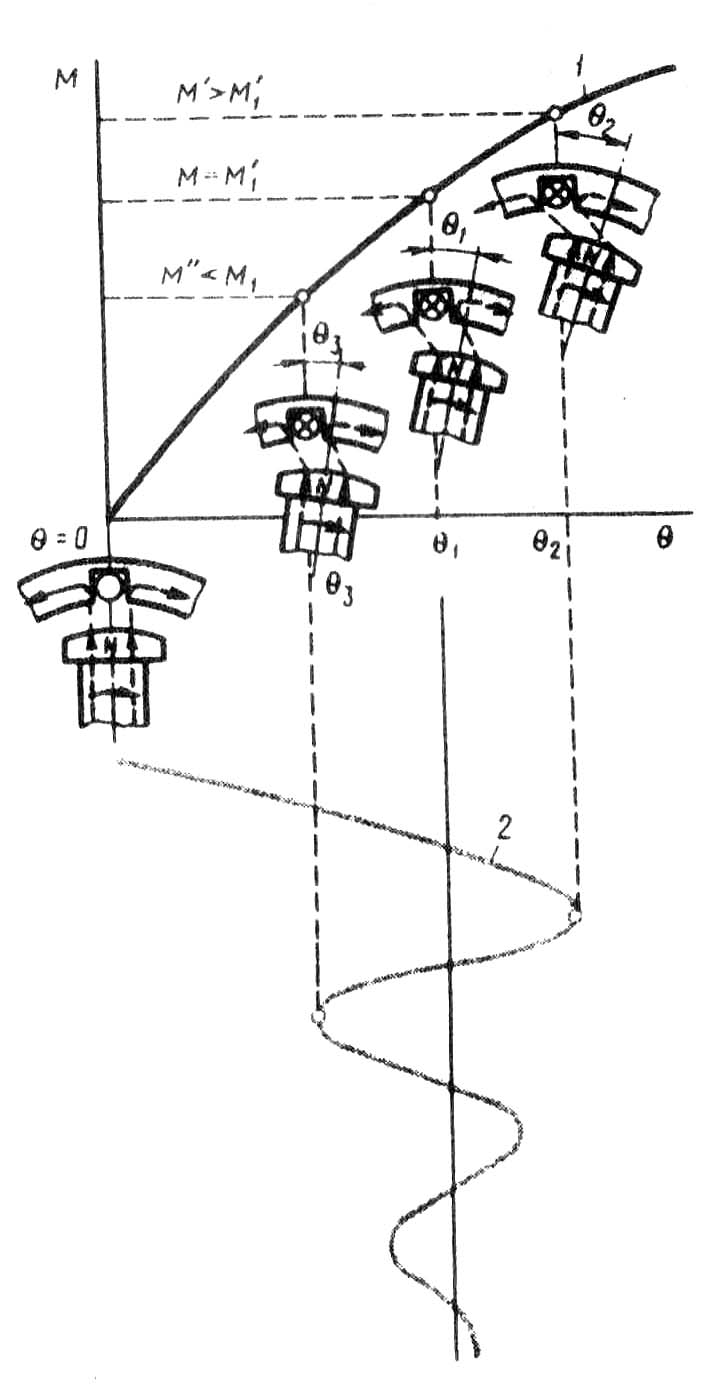

Рис. 21.7. Колебания синхронной машины:
1- угловая характеристика;
2 – график затухающих колебаний ротор
Таким образом, ротор синхронного генератора будет совершать колебательные движения (качания) около среднего положения ,
(рис. 21.7, график 2), соответствующего равновесию вращающего и электромагнитного моментов. Если бы колебания ротора не сопровождались потерями энергии, то они продолжались бы неопределенно долго, т.е. были бы незатухающими. Однако в реальных условиях колебания ротора вызывают потери энергии, из которых наибольшее значение имеют магнитные потери, обусловленные возникновением вихревых токов в сердечнике ротора. Объясняется это тем, что при отсутствии колебаний частота вращения ротора постоянна и равна частоте вращения результирующего магнитного поля. Однако при возникновении колебаний ротора частота вращения последнего становится неравномерной, т. е. происходит его движение относительно магнитного поля статора, приведет к возникновению в сердечнике ротора вихревых токов. Взаимодействие этих токов с магнитным полем статора оказывает на ротор «успокаивающее» действие, уменьшающее его колебания. Следовательно, колебания ротора имеют затухающий характер, и поэтому спустя некоторое время ротор займет положение, соответствующее углу , при котором устанавливается равновесие моментов. Причинами, вызывающими колебания ротора, могут быть либо изменения вращающего момента первичного двигателя , либо изменения нагрузки генератора, т. е. электромагнитного момента М. Колебания ротора, вызванные указанными причинами, называют собственными.

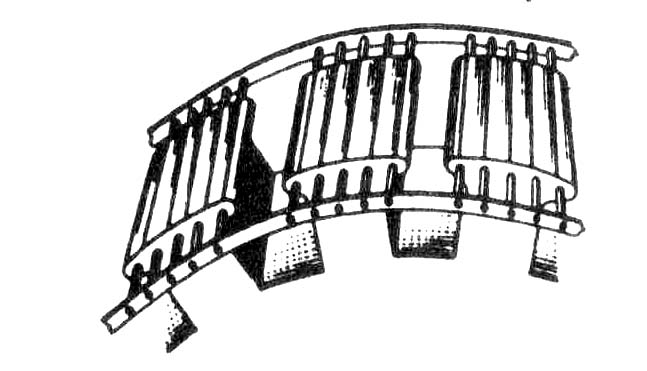

Рис. 11.8. Успокоительная (демпферная обмотка)
Возможны также вынужденные колебания, вызванные неравномерным вращением ротора, например в генераторах с приводом от поршневых двигателей (дизели, газовые двигатели). Наиболее опасен случай совпадения частоты собственных колебаний с частотой вынужденных (резонанс колебаний). При этом колебания резко усиливаются, так что параллельная работа генераторов становится невозможной.
Потери энергии в металлических частях ротора оказывают тормозящее действие на подвижную часть машины и уменьшают ее колебания. Однако значительного уменьшения колебаний достигают применением в синхронной машине успокоительной (демпферной) обмотки. В явнополюсных машинах успокоительную обмотку выполняют в виде стержней, заложенных в пазы полюсных наконечников и соединенных на торцовых сторонах пластинами (рис. 21.8). В неявнополюсных машинах колебания устраняются лишь действием вихревых токов, наводимых в сердечнике ротора.
В заключение отметим, что изложенное здесь о колебаниях синхронных генераторов в равной мере относится и к синхронным двигателям (см. § 22.1).
