§ 6.2. Принцип действия асинхронного двигателя

Неподвижная часть асинхронного двигателя — статор — имеет такую же конструкцию, что и статор синхронного генератора (рис. 6.3). В расточке статора расположена вращающаяся часть двигателя — ротор, состоящий из вала, сердечника и обмотки (рис. 6.4). Обмотка ротора представляет собой короткозамкнутую конструкцию (см. § 10.2), состоящую из восьми

алюминиевых стержней, расположенных в продольных пазах сердечника ротора, замкнутых

с двух сторон по торцам ротори алюминиевыми кольцами (на рисунке эти кольца не показаны). Ротор и статор разделены воздушным зазором. При включении обмотки статора в сеть трехфазного тока возникает вращающееся магнитное поле статора, частота вращения которого n₁ определяется выражением (6.3).

Вращающееся поле статора (полюсы N₁и S₁) сцепляется как с обмоткой статора, так и с

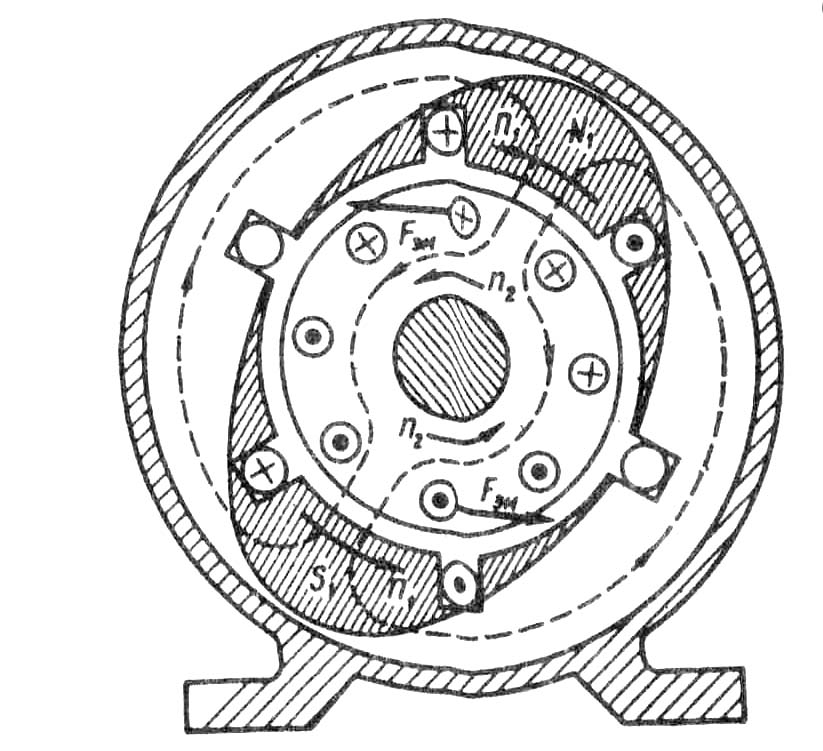

Рис. 6.4. К принципу действия асинхронного двигателя

обмоткой ротора и наводит в них ЭДС. При этом ЭДС обмотки статора, являясь ЭДС самоиндукции действует встречно приложенному к обмотке напряжению и ограничивает значение тока в обмотке. Обмотка ротора замкнута, поэтому ЭДС ротора создает в стержнях обмотки ротора токи. Взаимодействие этих токов с полем статора создает на роторе электромагнитные силы F_эм, направление которых определяется по правилу «левой руки». Из рис. 6.4 видно, что силы F_эм стремятся повернуть ротор в направлении вращения магнитного поля статора. Совокупность сил F_эм создает на роторе электромагнита момент М, приводящий его во вращение с частотой n₂. Вращение ротора посредством вала передается исполнительному механизму.

Таким образом, электрическая энергия, поступающая из сети в обмотку статора, преобразуется в механическую энергию вращения ротора двигателя.

Направление вращения магнитного поля статора, а следовательно, и направление вращения ротора зависят от порядка следования фаз напряжения, подводимого к обмотке статора, вращения ротора n₂, называемая асинхронной, всегда меныше частоты вращения поля n₁, так как только в этом случае происходит наведение ЭДС в обмотке ротора асинхронного

двигателя.

Таким образом, статор синхронной машины не отличается от статора асинхронной машины, и выполняют они одинаковую функцию: при появлении в обмотке статора тока возникает вра­щающееся магнитное поле и в этой обмотке наводится ЭДС. Именно по этой причине изучение принципа выполнения и конст­рукции обмоток статора, а также изучение электромагнитных про­цессов, связанных с наведением в обмотке статора ЭДС и возник­новением вращающегося магнитного поля, должно предшествовать изучению специфических вопросов теории асинхронных и синхронных машин.

Режим работы асинхронной машины

В соответствии с принципом обратимости элек­трических машин (см. § В.2) асинхронные машины могут работать как в двигательном, так и в генератор­ном режимах. Кроме того, возможен еще и режим электромагнитного торможения противовключением.

Двигательный режим. Принцип действия трехфазного асинхронного двигателя рассмотрен в § 6.2. При включении обмотки статора в сеть трех­фазного тока возникает вращающееся магнитное поле, которое, сцепляясь с короткозамкнутой обмот­кой ротора, наводит в ней ЭДС. При этом в стерж­нях обмотки ротора появляются токи (см. рис. 6.4). В результате взаимодействия этих токов с вращаю­щимся магнитным полем на роторе возникают элек­тромагнитные силы. Совокупность этих сил создает электромагнитный вращающий момент, под дейст­вием которого ротор асинхронного двигателя при­ходит во вращение с частотой n2 < n1 в сторону вра­щения поля статора. Если вал асинхронного двигателя механически соединить с валом какого-либо исполнительного механизма ИМ (станка, подъ­емного крана и т. п.), то вращающий момент двига­теля М, преодолев противодействующий (нагрузоч­ный) момент Мнагр, исполнительного механизма, приведет механизм во вращение. Следовательно, электрическая мощность Р1, поступающая в двига­тель из сети, в основной своей части преобразуется в механическую мощность Р1 и передается исполни­тельному механизму ИМ (рис. 10.1, б).

Весьма важным параметром асинхронной ма­шины является скольжение — величина, характери­зующая разность частот вращения ротора и вра­щающегося поля статора:

S = (n1 – n2)/ n1 (10.1)

Скольжение выражают в долях единицы либо в процентах. В последнем случае величину, получен­ную по (10.1), следует умножить на 100.

Вполне очевидно, что с увеличением нагрузочного момента на валу асинхронного двигателя частота вращения ротора n2 умень­шается. Следовательно, скольжение асинхронного двигателя зави­сит от механической нагрузки на валу двигателя и может изме­няться в диапазоне 0 < s ≤ 1.

При включении асинхронного двигателя в сеть в начальный момент времени ротор под влиянием сил инерции неподвижен (n2 = 0). При этом скольжение s равно единице.

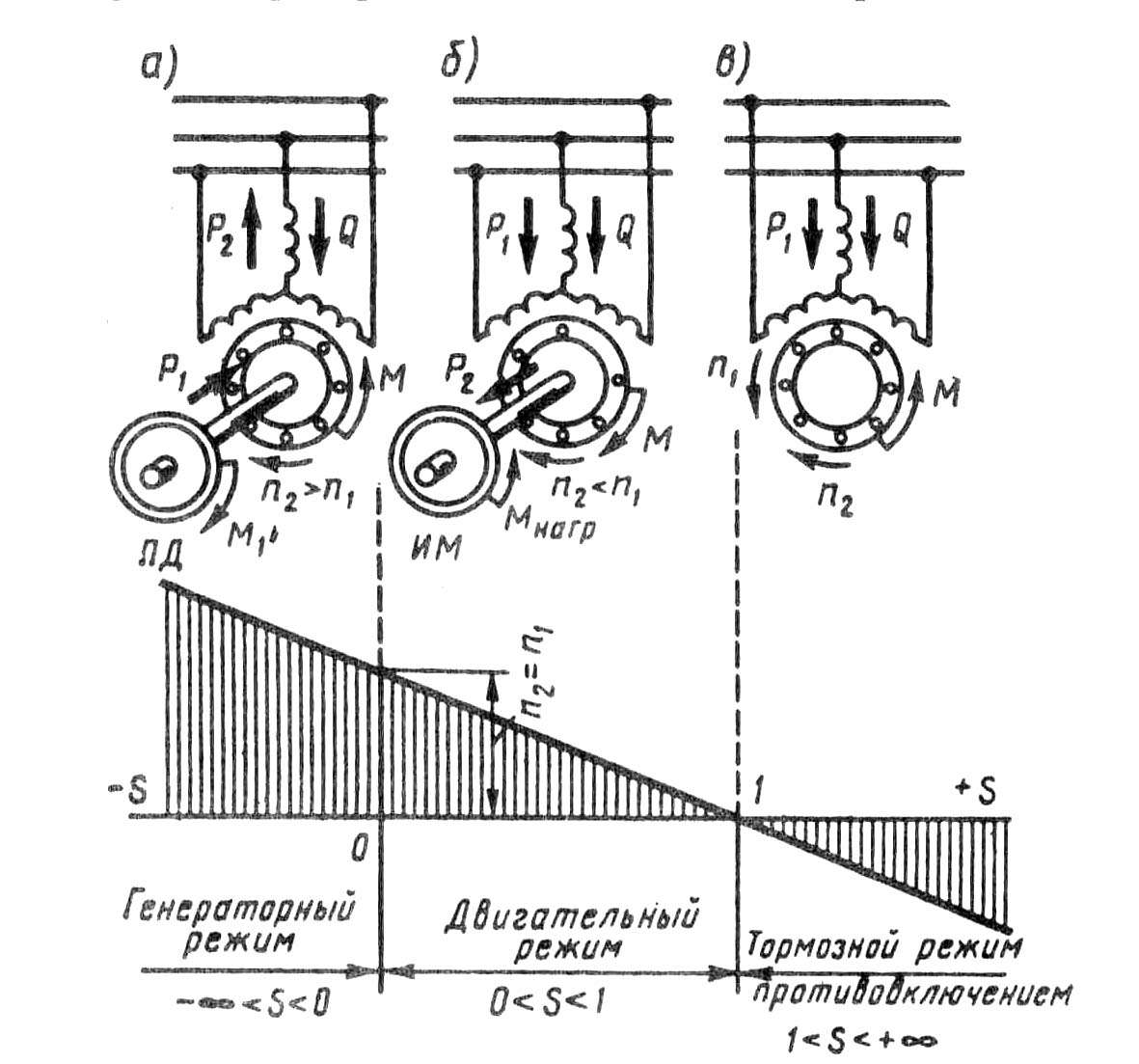

Рис. 10.1. Режимы работы асинхронной машины

В режиме работы двигателя без нагрузки на валу (режим холостого хода) ротор вращается с частотой лишь немного меньшей синхронной частоты вращения n1 и скольжение весьма мало отличается от нуля (s ≈ 0). Скольжение, соответствующее номинальной нагрузке двигателя, называют номинальным скольжением shom. Для асинхронных дви­гателей общего назначения shom = 1 8%, при этом для двигателей большой мощности sном = 1%, а для двигателей малой мощности sном = 8%.

Преобразовав выражение (10.1), получим формулу для опре­деления асинхронной частоты вращения (об/мин):

n2 = n1(1-s). (10.2)

Пример 10.1. Трехфазный асинхронный двигатель с числом полюсов 2р = 4 работает от сети с частотой тока f1 = 50 Гц. Определить частоту вращения двигателя при номинальной нагрузке, если скольжение при этом составляет 6%.

Решение. Синхронная частота вращения по (6.3)

n1 = f1 60/ р = 50 • 60/4 = 1500 об/мин.

Номинальная частота вращения по (10.2)

nном = n1(1 - sном ) = 1500(1 - 0,06) = 1412 об/мин.

Генераторный режим. Если обмотку статора включить в сеть, а ротор асинхронной машины посредством приводного дви­гателя ПД (двигатель внутреннего сгорания, турбина и т. п.), яв­ляющегося источником механической энергии, вращать в направ­лении вращения магнитного поля статора с частотой n2 > n1, то направление движения ротора относительно поля статора изме­нится на обратное (по сравнению с двигательным режимом работы пой машины), так как ротор будет обгонять поле статора. При этом скольжение станет отрицательным, а ЭДС, наведенная в обмотке ротора, изменит свое направление. Электромагнитный момент на роторе М также изменит свое направление, т. е. будет направлен встречно вращающемуся магнитному полю статора и станет тормозящим по отношению к вращающемуся моменту приводного двигателя М1 (рис. 10.1, а). В этом случае механическая мощность приводного двигателя в основной своей части будет преобразована в электрическую активную мощность Р2 перемен­ного тока. Особенность работы асинхронного генератора состоит в том, что вращающееся магнитное поле в нем создается реактивной мощностью Q трехфазной сети, в которую включен генератор и да он отдает вырабатываемую активную мощность Р2. Следовательно, для работы асинхронного генератора необходим источник переменного тока, при подключении к которому происходит возбуждение генератора, т. е. в нем возбуждается вращающееся маг­нитное поле.

Скольжение асинхронной машины в генераторном режиме может изменяться в диапазоне - ∞ < s < 0, т. е. оно может прини­мать любые отрицательные значения.

Режим торможения противовключением. Если у работаю­щего трехфазного асинхронного двигателя поменять местами любую пару подходящих к статору из сети присоединительных проводов, то вращающееся поле статора изменит направление вращения на обратное. При этом ротор асинхронной машины под действием сил инерции будет продолжать вращение в прежнем правлении. Другими словами, ротор и поле статора асинхронной машины будут вращаться в противоположных направлениях. В этих условиях электромагнитный момент машины, направленный в сторону вращения поля статора, будет оказывать на ротор тормозящее действие (рис. 10.1, в). Этот режим работы асинхронной машиины называется электромагнитным торможением противовключением. Активная мощность, поступающая из сети в машину при этом режиме, частично затрачивается на компенсацию механической мощности вращающегося ротора, т. е. на его торможение.

В режиме электромагнитного торможения частота вращения ротора является отрицательной, а поэтому скольжение приобрета­ет положительные значения больше единицы:

s = [n1 - (- n2)] / n1 = (n1 + n2) /n1 > 1. (10.3)

Скольжение асинхронной машины в режиме торможения противовключением может изменяться в диапазоне 1 < s < + ∞ , т. е. оно может принимать любые положительные значения больше единицы.

Обобщая изложенное о режимах работы асинхронной маши­ны, можно сделать вывод: характерной особенностью работы асинхронной машины является неравенство частот вращения маг­нитного поля статора n1 и ротора n2, т. е. наличие скольжения, так как только в этом случае вращающееся магнитное поле наводит в обмотке ротора ЭДС и на роторе возникает электромагнитный момент. При этом каждому режиму работы асинхронной машины соответствует определенный диапазон изменений скольжения, а следовательно, и частоты вращения ротора.

Из рассмотренных режимов работы наибольшее практическое применение получил двигательный режим асинхронной машины, т. е. чаще используют асинхронные двигатели, которые составля­ют основу современного электропривода, выгодно отличаясь от других электродвигателей простотой конструкции и высокой на­дежностью. Поэтому теорию асинхронных машин принято изла­гать применительно к асинхронным двигателям.

10. Двигатель постоянного тока. Назначение, конструкции, характеристики, область применения.

Электрические машины по­стоянного тока используются как в качестве генераторов, так и в качестве двигателей. Наибольшее применение име­ют двигатели постоянного то­ка, области применения и диапазон мощности которых достаточно широки: от долей ватт (для привода устройств автоматики) до нескольких тысяч киловатт (для привода прокатных станов, шахтных подъемников и других меха­низмов). Двигатели постоян­ного тока широко используют­ся для привода подъемных средств в качестве крановых двигателей и привода транс­портных средств в качестве тяговых двигателей. Основ­ные преимущества двигате­лей постоянного тока по срав­нению с бесколлекторными двигателями переменного то­ка — хорошие пусковые и ре­гулировочные свойства, воз­можность получения частоты вращения более 3000 об/мин, а недостатки — относительно высокая стоимость, некоторая сложность в изготовлении и пониженная надежность. Все эти недостатки машин посто­янного тока обусловлены на­личием в них щеточно-коллекторного узла, который к тому же является источником ра­диопомех и пожароопасности. Эти недостатки ограничиваю! применение машин постоянного тока.

В данном разделе рассмотре­ны машины постоянного тока общего назначения, получив­шие наибольшее применение в современном электроприво­де. Рассмотрены также неко­торые виды машин постоянно­го тока специального назна­чения, главным образом при­меняемые в устройствах ав­томатики.

В заключение следует отме­тить, что наибольшее практи­ческое применение получили машины постоянного тока в качестве электродвигателей. Объясняется это возрастаю­щим применением в качестве источников постоянного тока полупроводниковых выпрями­тельных устройств, имеющих более высокие технико-эконо­мические показатели по срав­нению с коллекторными гене­раторами постоянного тока.
