1 Загальна частина
1.1 Склад проекту
складається з пояснювальної записки на аркушах та графічної частини:на 3 аркушах
Аркуш1 Схема електрична принципова пристрою, що діагностується.
Аркуш2 Функціональна (структурна) схема пристрою діагностики.
Аркуш3 Схема електрична принципова пристрою діагностики.
Зміст пояснювальної запики
1. Загальна частина…………………………………………...…………………
1.1 Склад проекту…………………………………………………………………
1.2 Вступ. Мета проекту ………………………………………………………...
1.3 Аналіз роботи блоку, що діагностується……………………………………
1.4 Вибір методу реалізації теми проекту………………………………………
2. Спеціальна частина…………………………………………………..............
2.1Розробка структурної (функціональної) схеми пристрою діагностики……
2.2 Вибір елементної бази пристрою…………………………………………...
2.3 Розробка електричної принципової схеми пристрою……………………
2.4 Опис роботи схеми пристрою ……………………………………………...
2.5 Розробка інструкції по роботі з пристроєм діагностики……………….
3. Конструкторсько – технологічна частина………………………………...
3.1 Розробка діагностичної тест-програми пристрою контролю вихідної інформації в складі пристою ЧПУ …....................................................................
3.1.1 Розробка схеми алгоритму програми діагностики .......................................
3.1.2 Розробка програми в менео і машинних кодах………………………….
3.2Розробка інструкції по роботі з програмою…………………………………
1.2 Вступ. Мета проекту
1.3 Аналіз роботи блоку, що діагностується Синтез функціональних вузлів пристрою.
Однотактну задачу потрібно вирішувати за допомогою Карт Карно, діаграм Вейча, на дешифраторах, мультиплексорах різного типу (16х1), (8х1), (4х1).Але потрібно вибрати один варіант який буде самий оптимальний.
Таблиця 1.1-Таблиця істинності.
|
a |
b |
c |
d |
F1 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
2 |
0 |
0 |
1 |
0 |
1 |
3 |
0 |
0 |
1 |
1 |
_ |
4 |
0 |
1 |
0 |
0 |
0 |
5 |
0 |
1 |
0 |
1 |
_ |
6 |
0 |
1 |
1 |
0 |
_ |
7 |
0 |
1 |
1 |
1 |
0 |
8 |
1 |
0 |
0 |
0 |
1 |
9 |
1 |
0 |
0 |
1 |
_ |
10 |
1 |
0 |
1 |
0 |
_ |
11 |
1 |
0 |
1 |
1 |
0 |
12 |
1 |
1 |
0 |
0 |
_ |
13 |
1 |
1 |
0 |
1 |
0 |
14 |
1 |
1 |
1 |
0 |
0 |
15 |
1 |
1 |
1 |
1 |
0 |
За допомогою карт Карно вивидемо рівняння для функцій.
Рисунок.2.18 Карта Карно.
Виведена функція буде мати наступний вигляд:
F=
Цю функцію вирішемо за допомогою мультиплексора
Рисунок мультиплексер для першої задачі
Розробимо формувач сигналу Z,що реалізує функцію 4-х вхідних сигналів за ознакою меншості і наявності а або с формувач сигналу,який формує сигнал тільки у випадку ,коли а=1,b=0,с=1,d=1,причому сигнал с приходить перший.
Розглянемо дану задачу за допомогою
графо переходів.
=n
F=XY
Рис.2.24 Графо переходи
Вихідна матриця матиме вигляд XY
0 1 2 3
За допомогою таблиці переходів ми вирішуємо багатоактну задачу .
Таблиця 2.4 Таблиця переходів для первинної і проміжної змінної .
Функція матиме вигляд

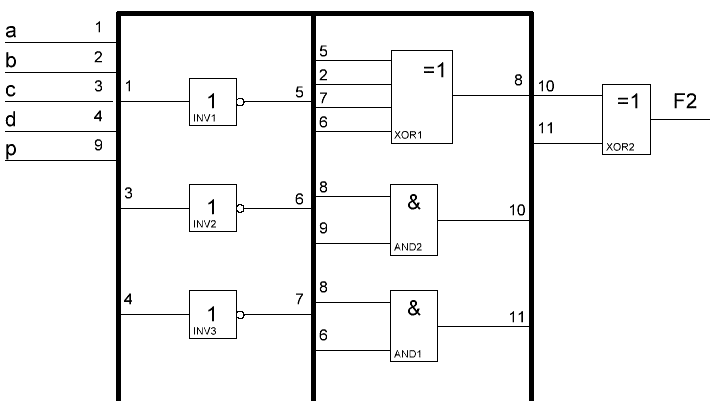

Схема реалізації багатотактного блоку на логічних елементах матиме вигляд
Рисенок реалізації багатотактного блоку на логічних елементах
ЦП- встановлює на містях КДА(00-15)Н адрес, крім того процесор формує сигнал КВУН якщо адрес знаходиться в межах від 160000 до 177777.
Процесор формує сигнал КСИАН зовнішній пристрій запам’ятовує адресу.
ЦП знімає з ліній КДА(00-15)Н адрес і встановлює дані.
ЦП формує сигнал КВИВОДН зовнішній пристрій запам’ятовує дані.
Зовнішній пристрій формує сигнал КСИПН інформує процесор про те що дні прийняті зовнішнім пристроєм.
ЦП знімає з ліній КДА(00-15)Н і знімає сигнал КВИВОДН.
Зовнішній пристрій змінює сигнал КСИПН.
ЦП завершує цикли зміни сигналу КСИАН. В циклі вивод в адресній частині сигнал КБАЙТН завжди активний. При прачі даних високий рівень сигналу КБАЙТН свідчить про те що виконується цикл ВИВОД. Низький рівень свідчить про те що виник цикл ВМВОД БАЙТА.
