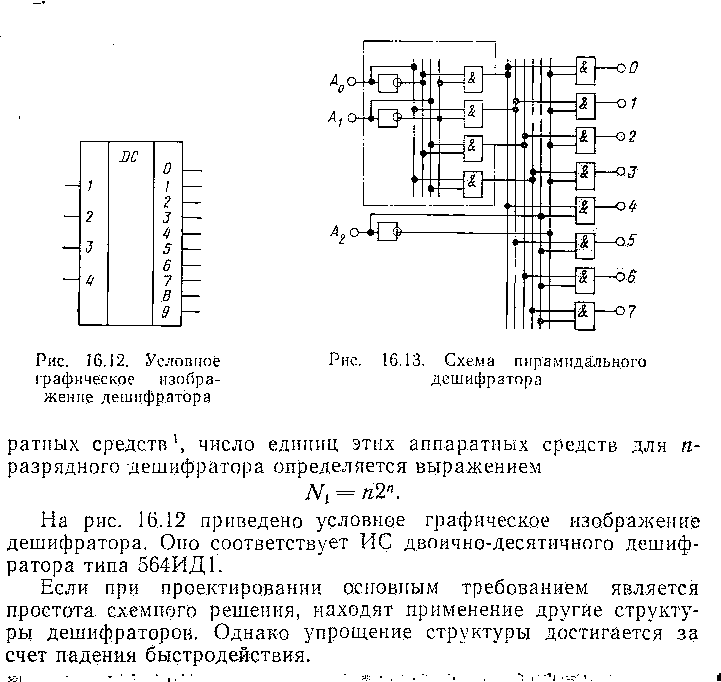

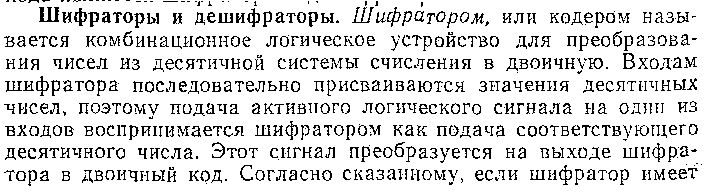

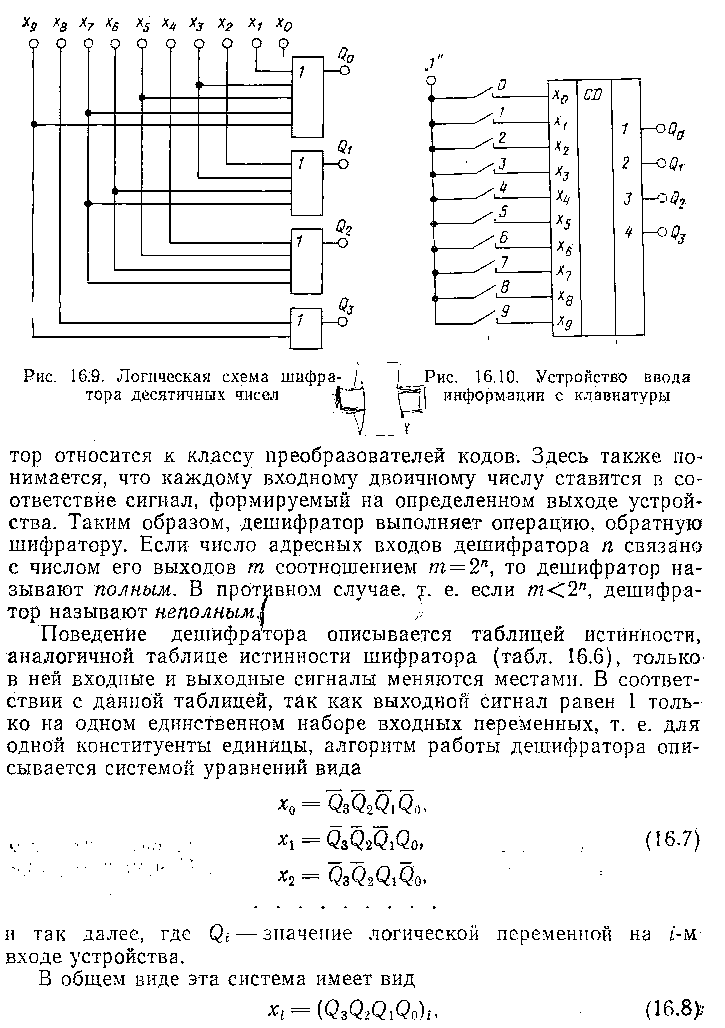

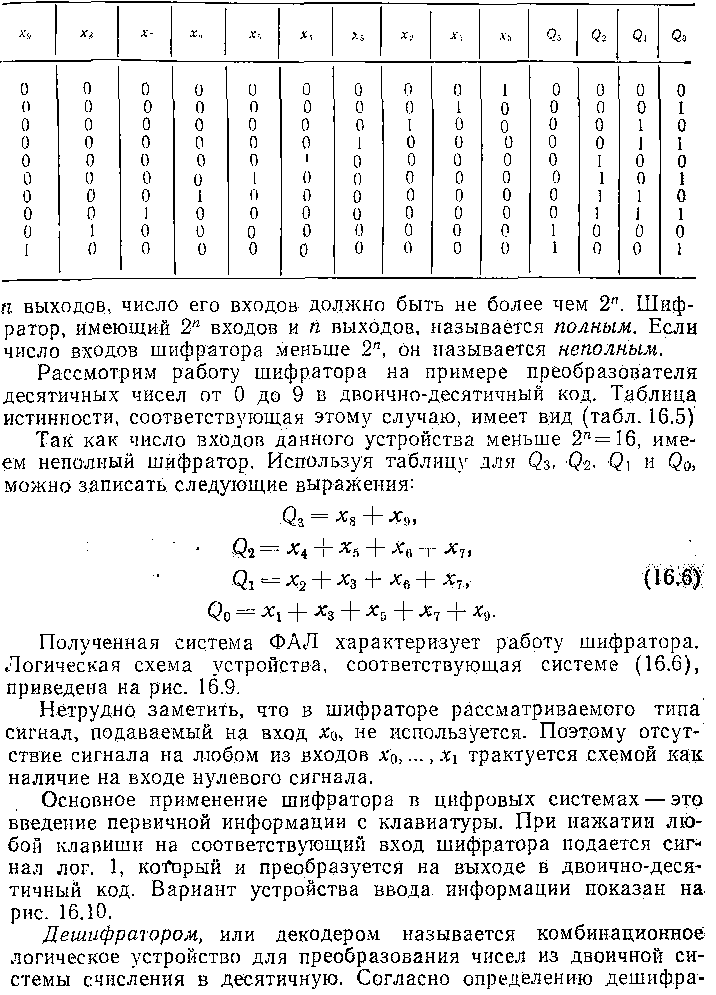

24. Комбинационные логические устройства: шифраторы, дешифраторы

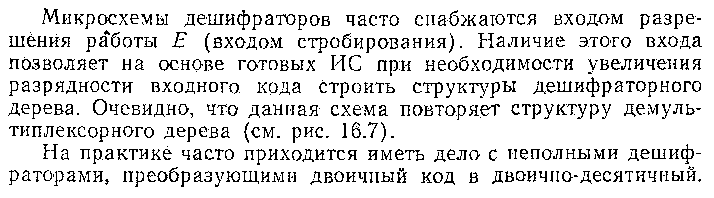

Дешифраторы широко применяются в вычислительной технике, как часть больших интегральных схем, для выбора одного из нескольких внешних устройств (ВУ) при обмене данными между ним и микропроцессором. В этом случае на входы подаются сигналы, называемые адресом ВУ, а входы называются адресными.

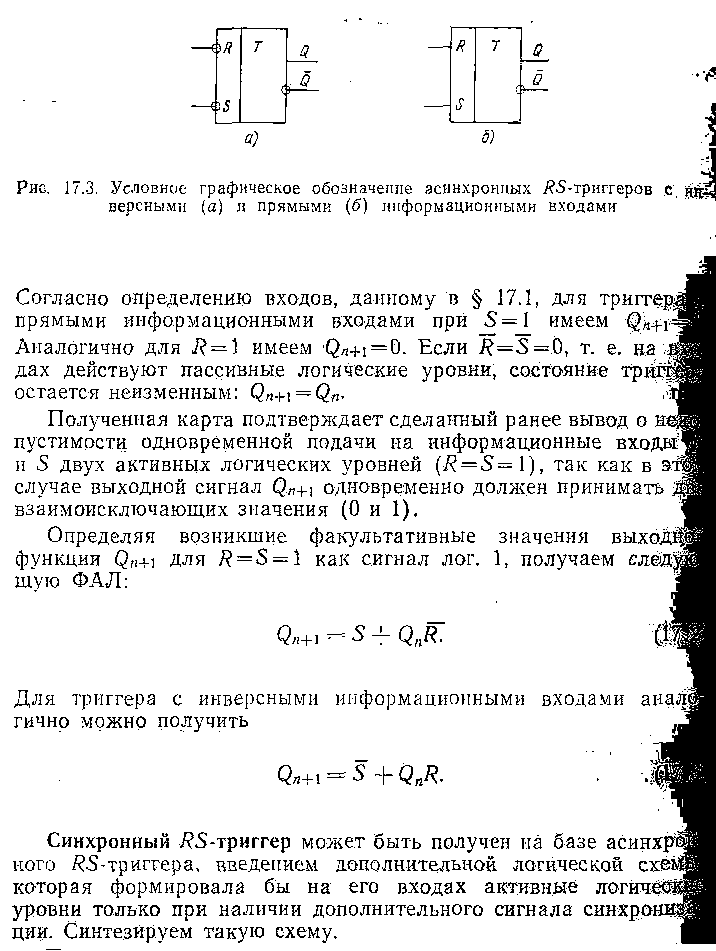

25. Триггеры. Асинхронный rs триггер.

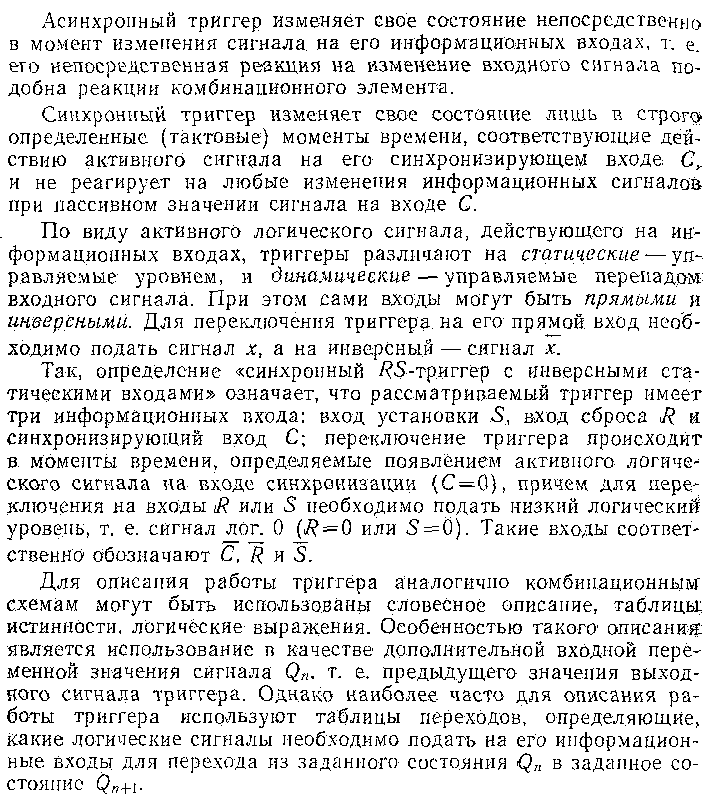

Триггеры - элементарные автоматы, содержащие элемент памяти и схемы управления им. При подаче на управляющие входы триггера соответствующих сигналов он устанавливается, как правило, в одно из двух устойчивых состояний, которое сохраняется в течение заданного времени после окончания действия входных сигналов.

С остояние триггера определяется значением выходного сигнала Q на прямом выходе. Обычно триггер имеет и инверсный выход с сигналом Q. Стандартные серии ИС содержат большое количество различных триггеров, отличающихся друг от друга различным способом записи информации, принципом функционирования и т. д. Поэтому технически грамотное применение готовых триггеров зависит от понимания принципов их функционирования и ограничений по входным и управляющим сигналам. Помощь в этом может оказать их классификация.

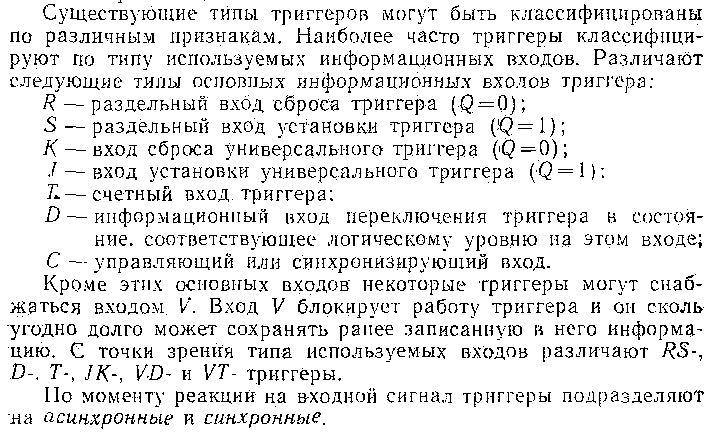

Классификация триггеров может быть проведена по признакам логического функционирования и способу записи информации.

П о логическому функционированию различают триггеры RS- , D- , T- , DV-, TV- , JK- типов. В комбинированных триггерах совмещаются несколько из указанных типов, а триггеры со сложной входной логикой характеризуются наличием многих входных сигналов, связанных между собой некоторыми логическими зависимостями.

Триггер – базовый элемент цифровой техники, обладающий двумя устойчивыми состояниями. Состояние триггера определяется не только сигналом на его входе, но и его предшествующим состоянием. Наиболее типичное применение триггера – элемент памяти.

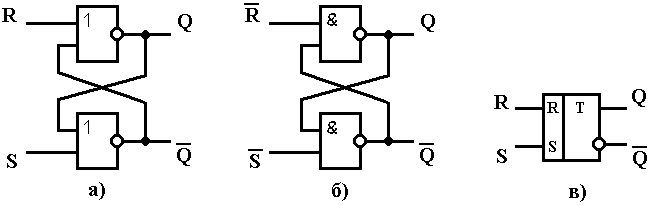

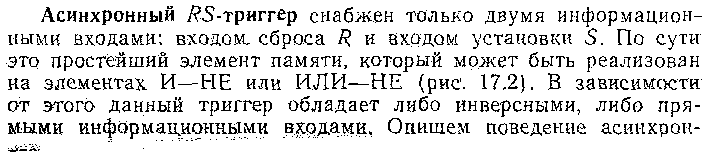

Простейший RS–триггер состоит из двух элементов ИЛИ – НЕ (рис. 1.1 а) либо И – НЕ (рис. 1.1 б), охваченных обратными связями. Условное обозначение RS–триггера показано на рис. 1 в.

Триггер имеет два выхода: и , сигналы которых инверсны друг другу, и два входа: S (Set – установка) и R (Reset – сброс).

Рис. 1.1. Условное обозначение RS–триггеров

Предположим, что на входы триггера (рис. 1.1 а) поданы сигналы и . Тогда на выходе логического элемента ИЛИ - НЕ будет сигнал

.

Так как в соответствии с булевой алгеброй , то . На выходе получится сигнал

.

При обратных входных сигналах ( , ) получаются обратные выходные. Если оба входных сигнала одинаковы: , то выходные сигналы остаются такими, какими они были до подачи последних:

; .

Это подтверждает, что RS–триггер можно использовать как элемент памяти.

Если сигналы , то оба выходных сигнала одинаковы: . После инверсии входных сигналов, когда они станут , триггер с одинаковой вероятностью может перейти в любое состояние. Из-за этой неопределенности сигналы - запрещенные.

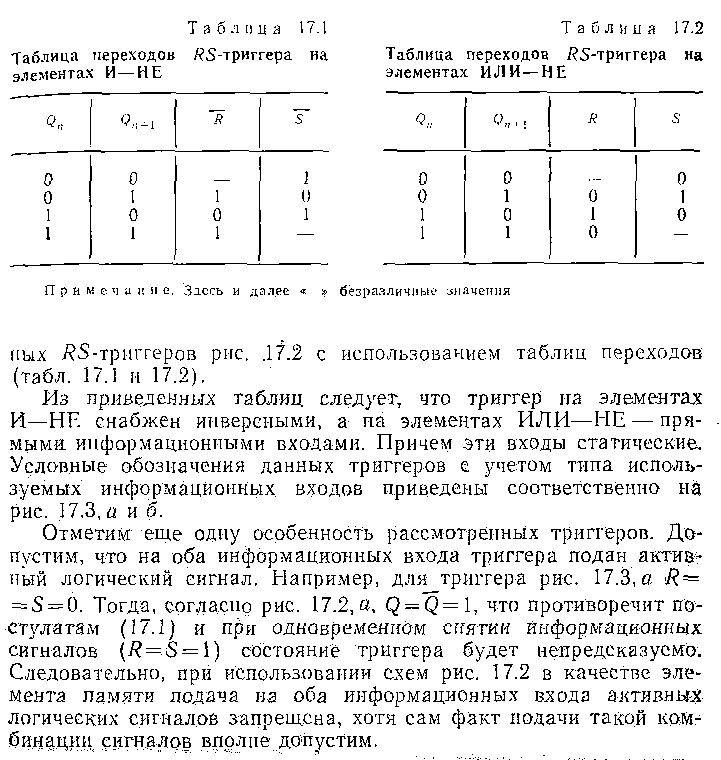

Состояния RS – триггера, собранного из логических элементов ИЛИ – НЕ, приведены в таблице 1.1.

Аналогично, как и триггер, из элементов ИЛИ – НЕ функционирует RS–триггер из логических элементов И – НЕ (рис. 1.1 б), только управляется инвертированными сигналами. Состояния такого триггера приведены в таблице 1.2.

Таблица 1.1

Таблица истинности RS – триггера

0	0	Сохраняется прежнее состояние	-
0	1	0	1
1	0	1	0
1	1	Запрещено	-

Таблица 1.2

Таблица истинности инверсного RS - триггера

1	1	Сохраняется прежнее состояние	-
1	0	0	1
0	1	1	0
0	0	Запрещено	-

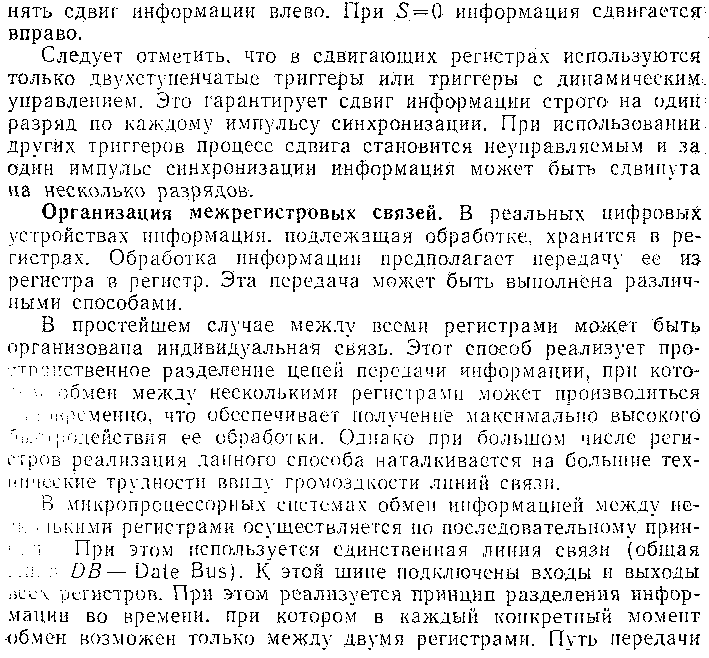

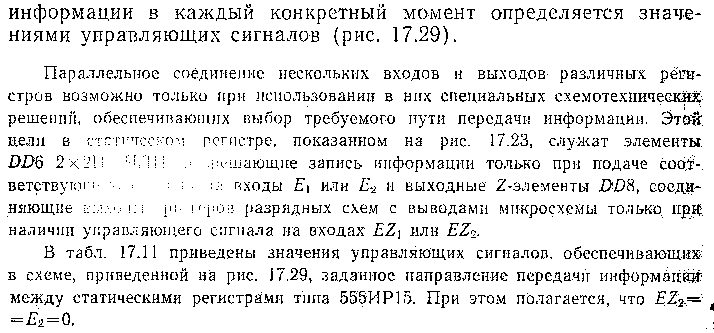

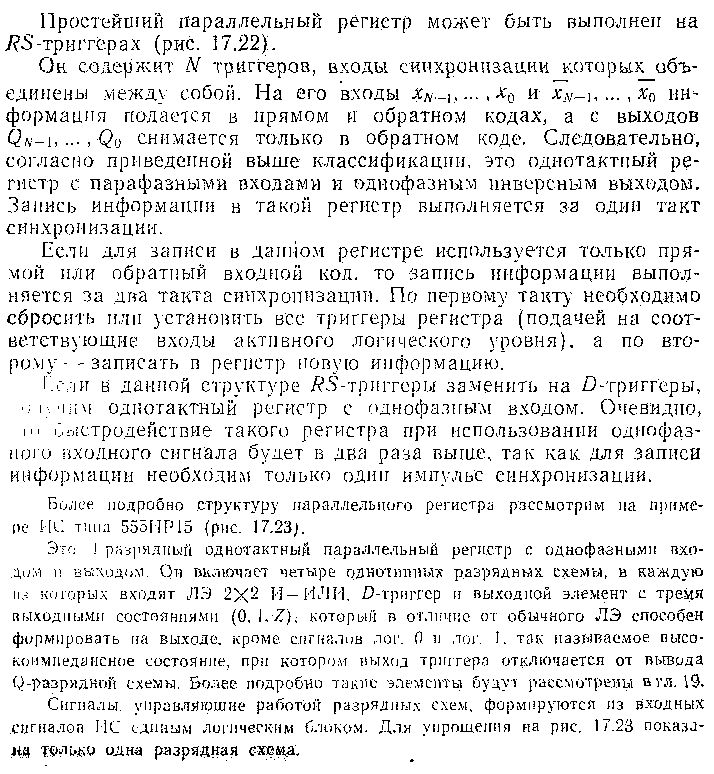

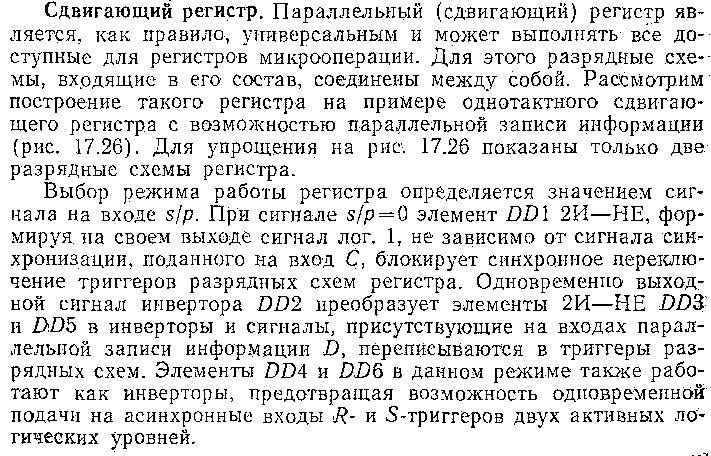

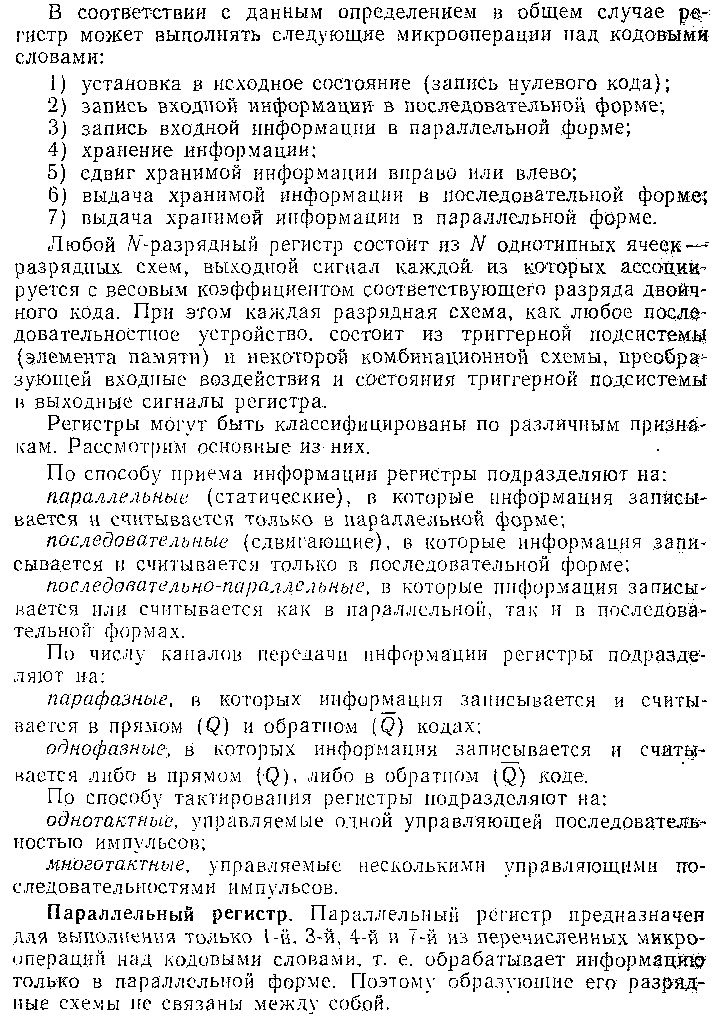

26. Последовательные логические устройства. Регистры.

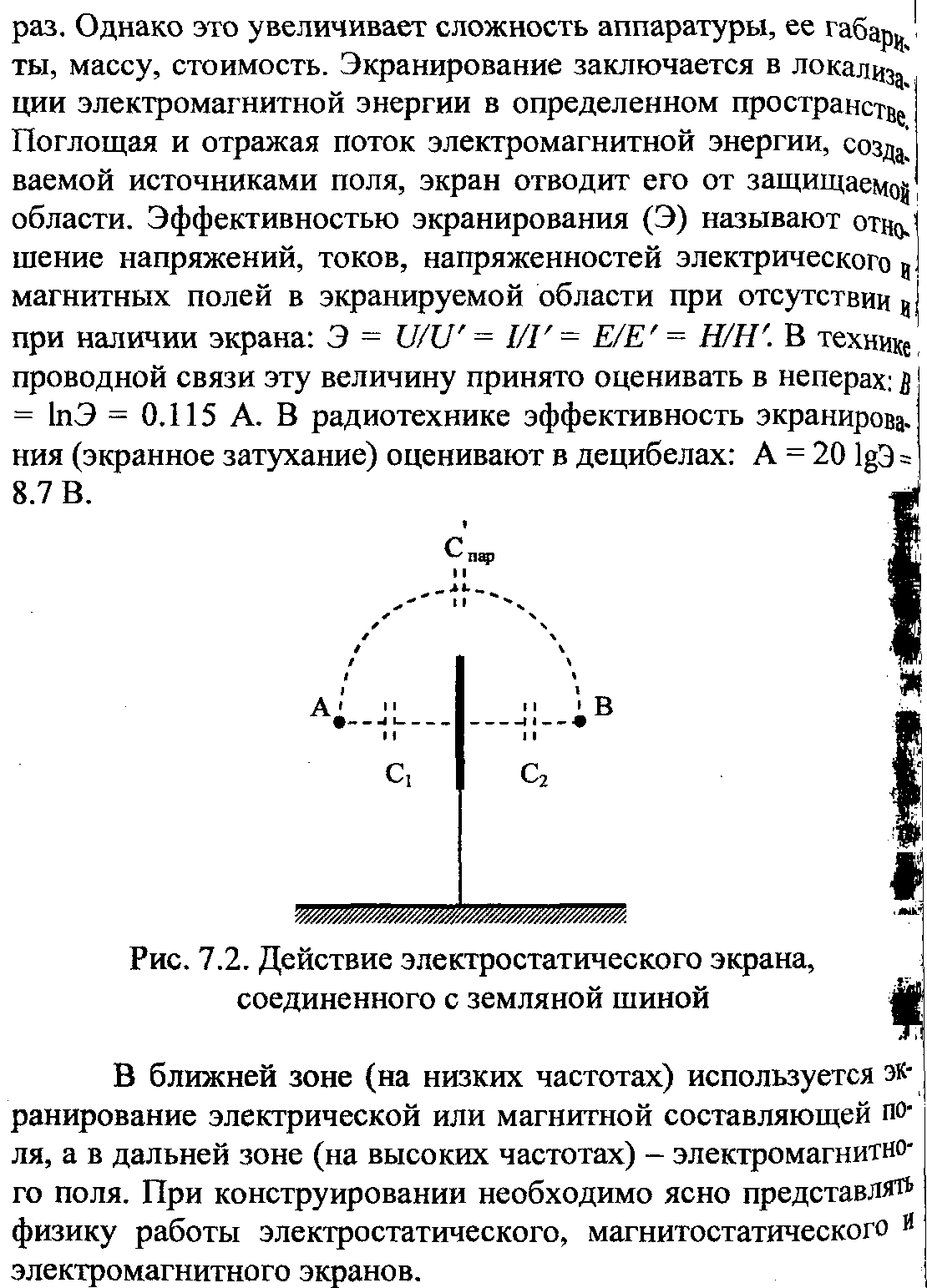

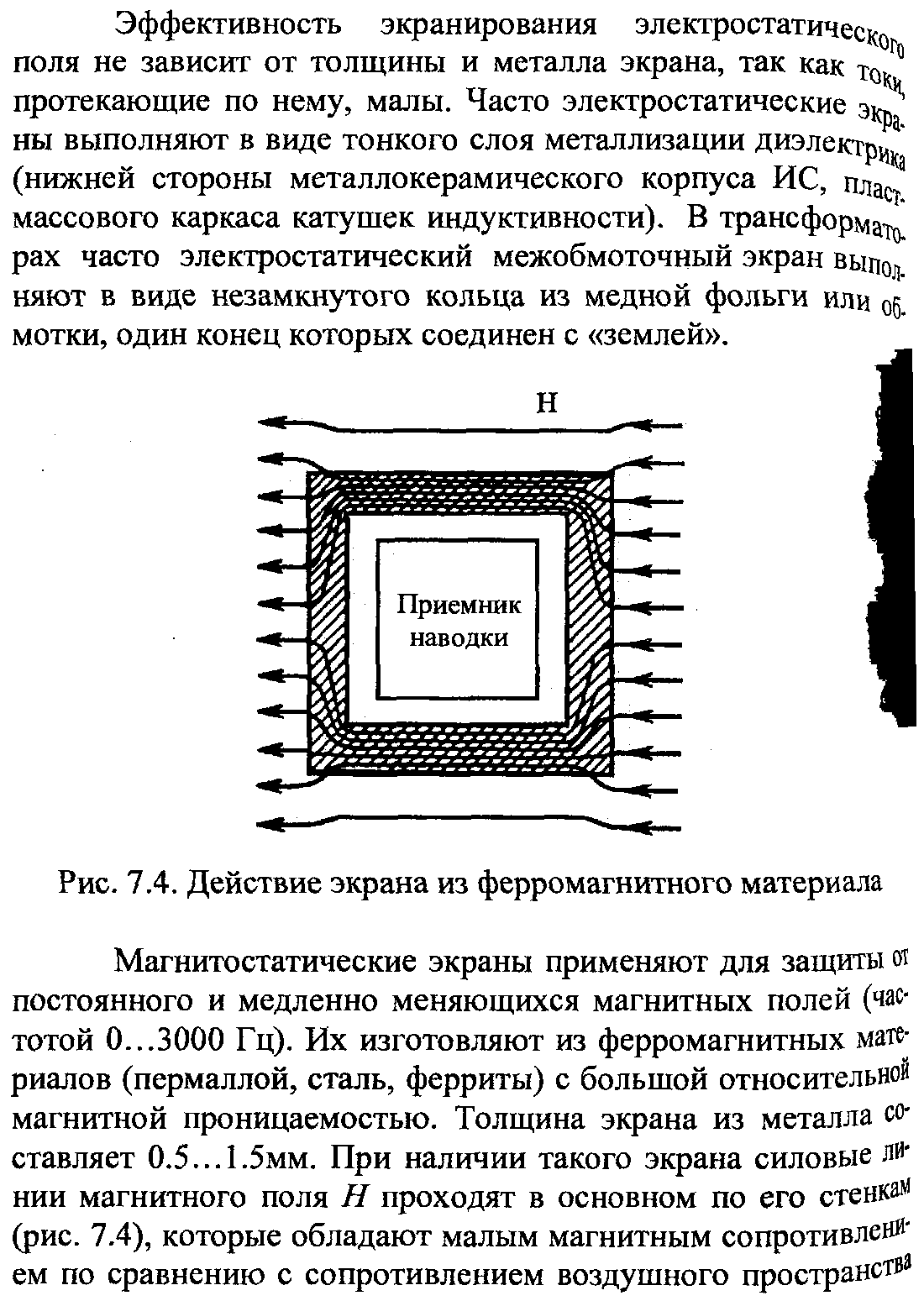

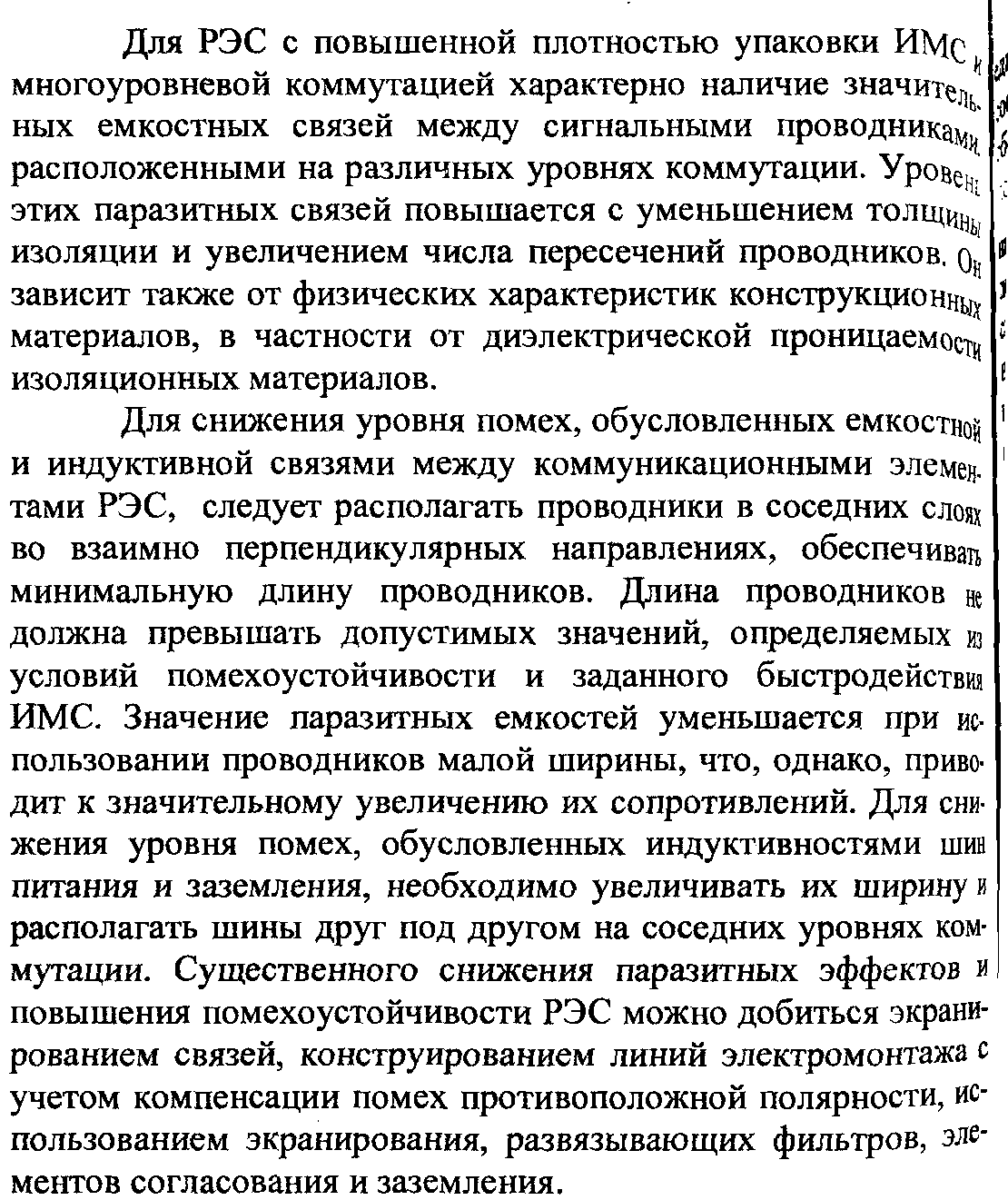

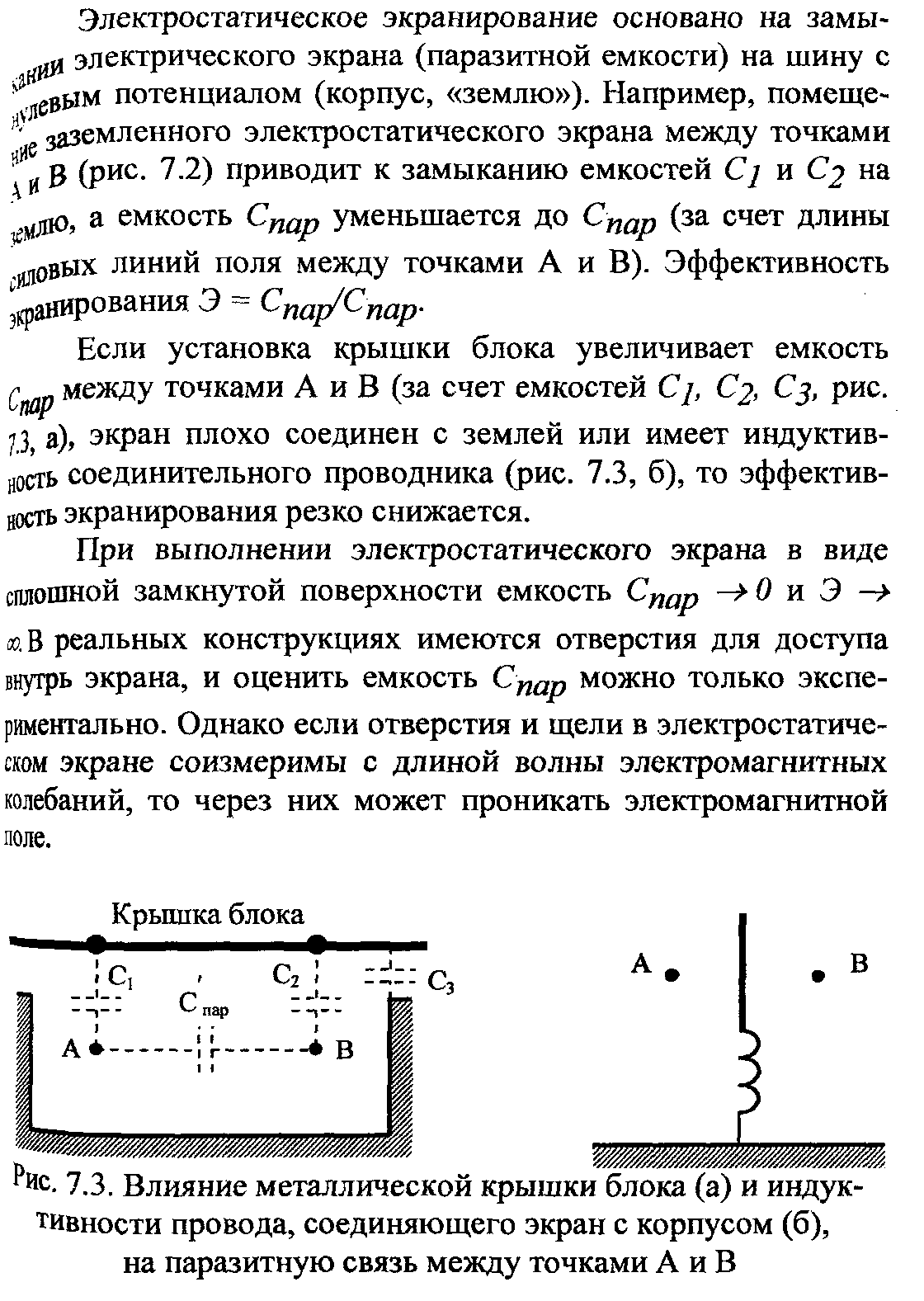

35. Проектирование ЭС с учетом электромагнитной совместимости.

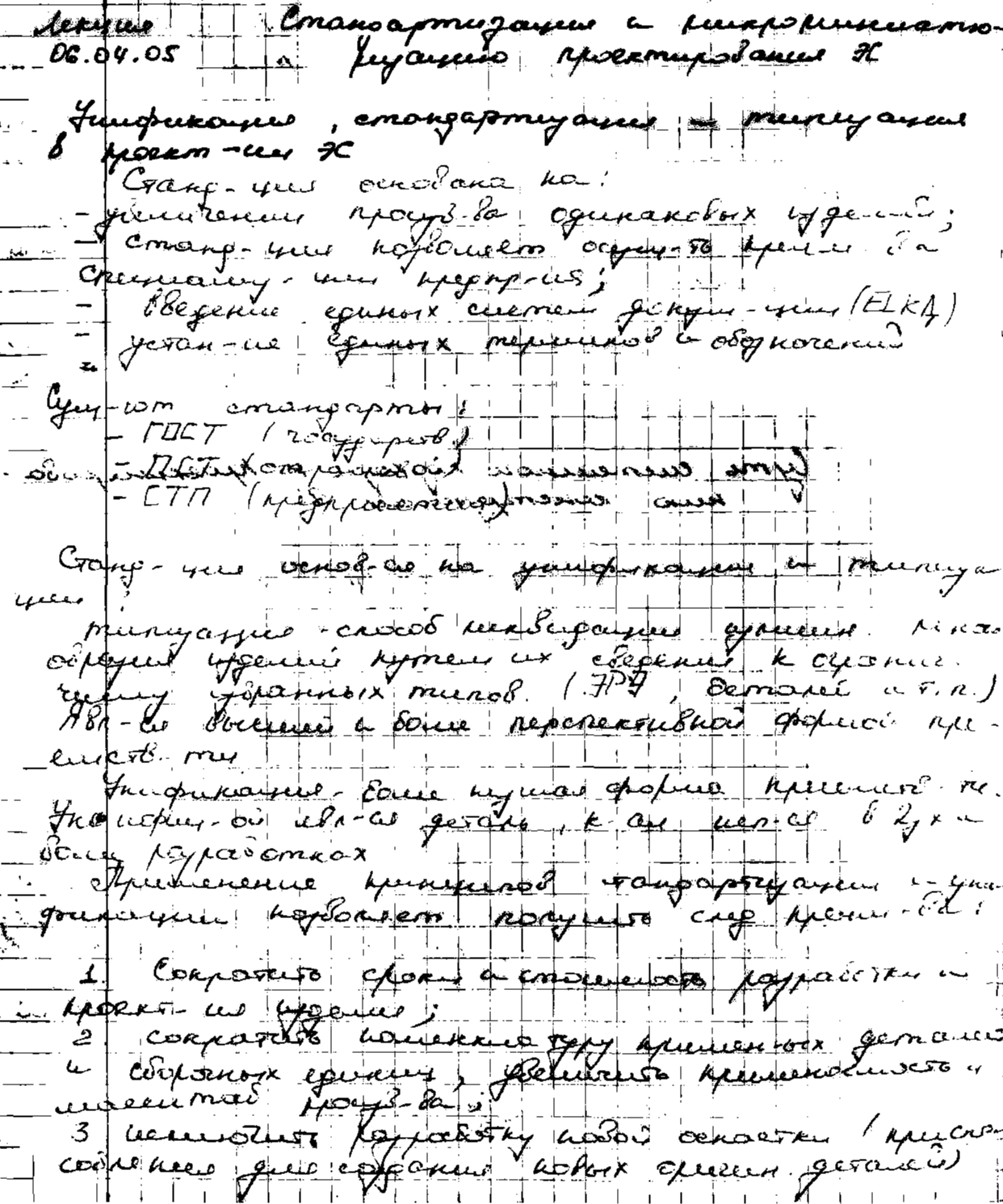

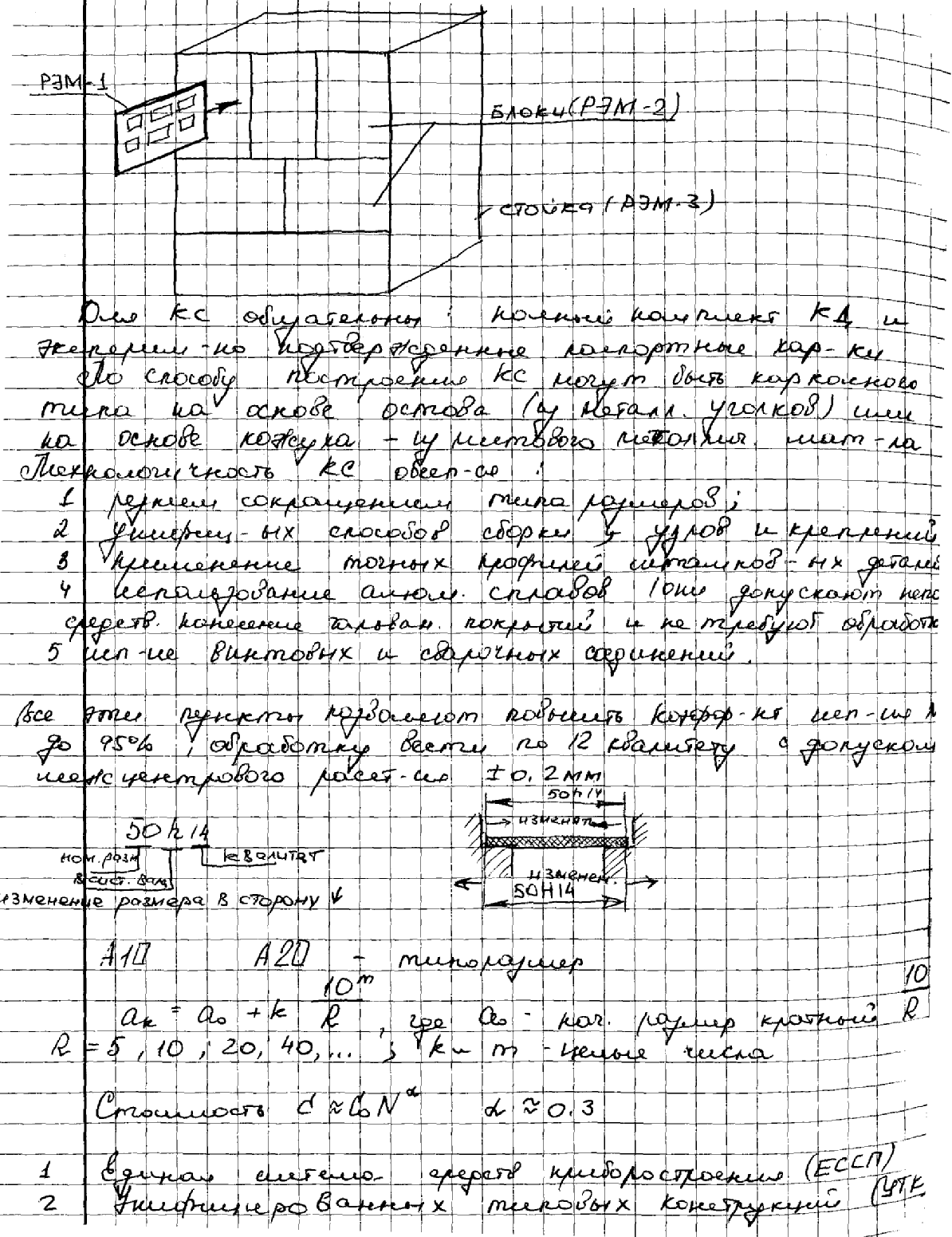

36. Роль стандартизации, унификации и нормализации в решении задач снижения трудоемкости проектирования, производства и обеспечения качества РЭС.

39. Проектирование деталей несущих конструкций РЭС. Класс точности, степень шероховатости, простановка размеров.

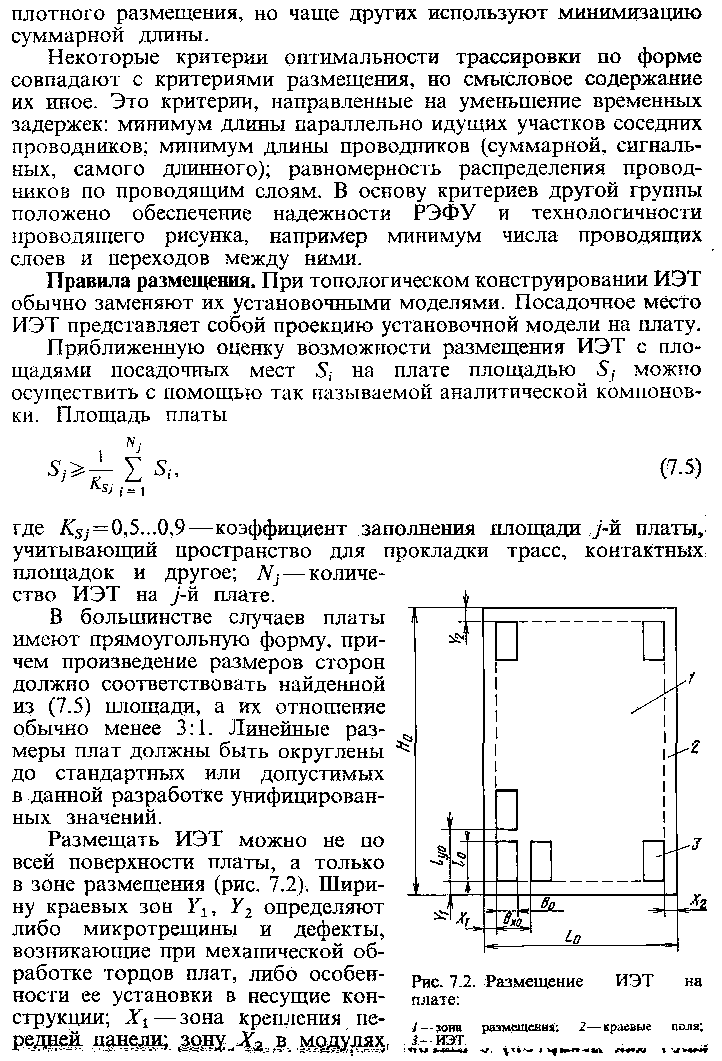

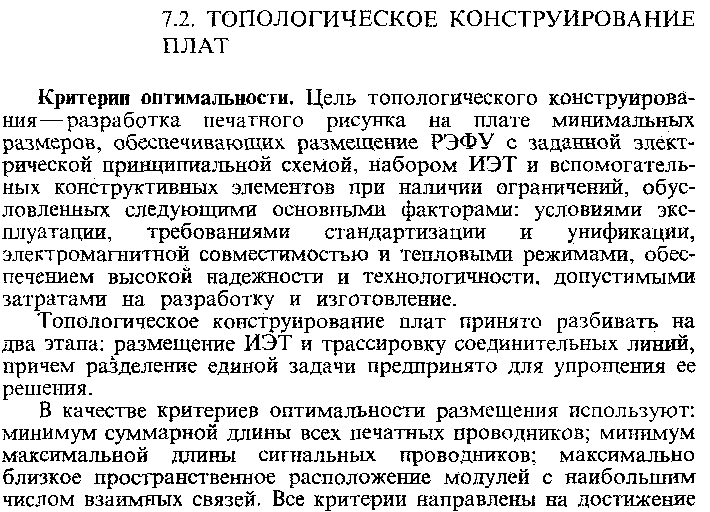

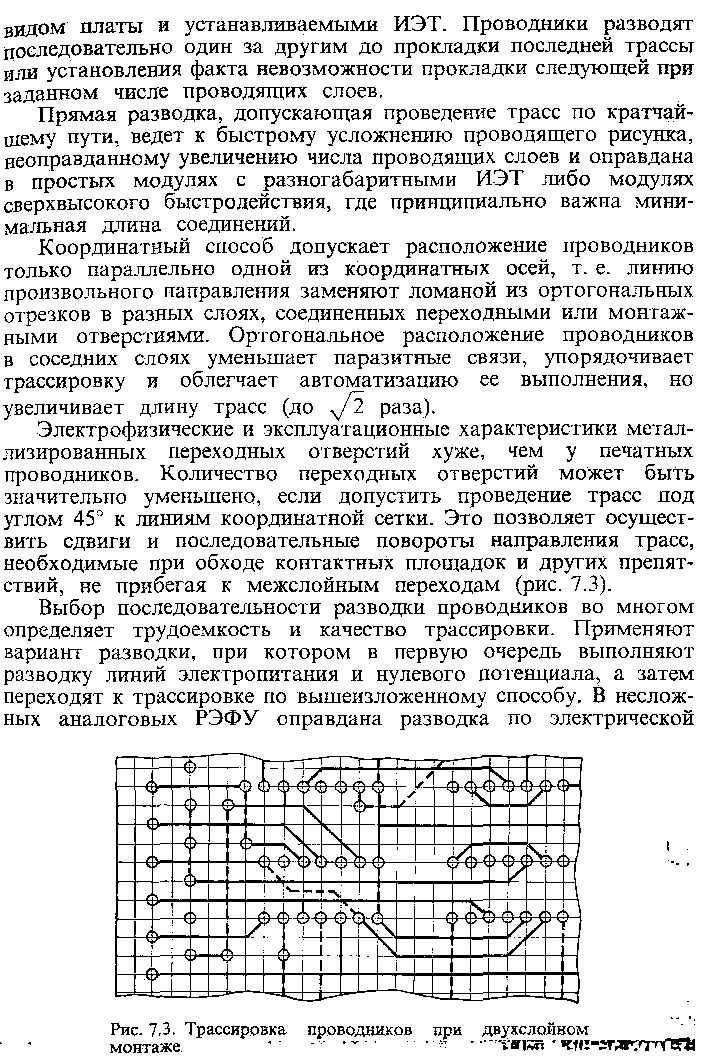

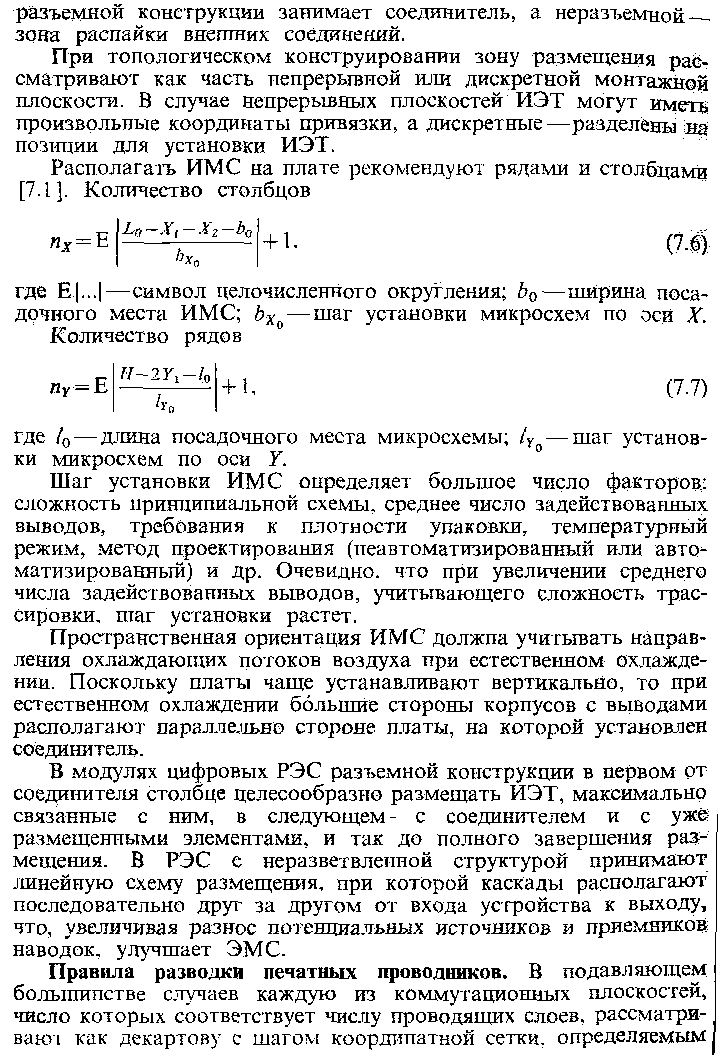

50. Основные критерии и ограничения задач топологического проектирования РЭС.

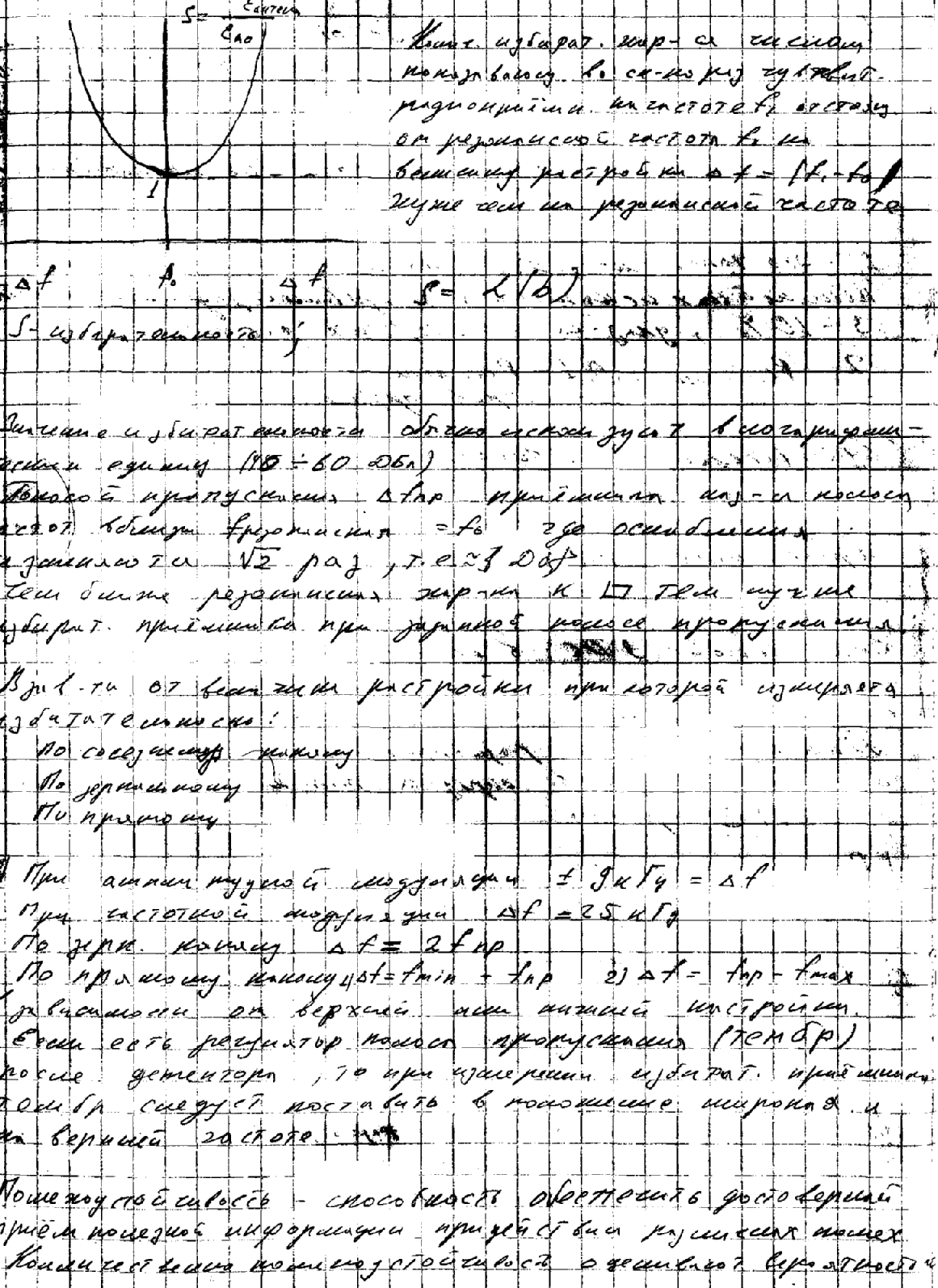

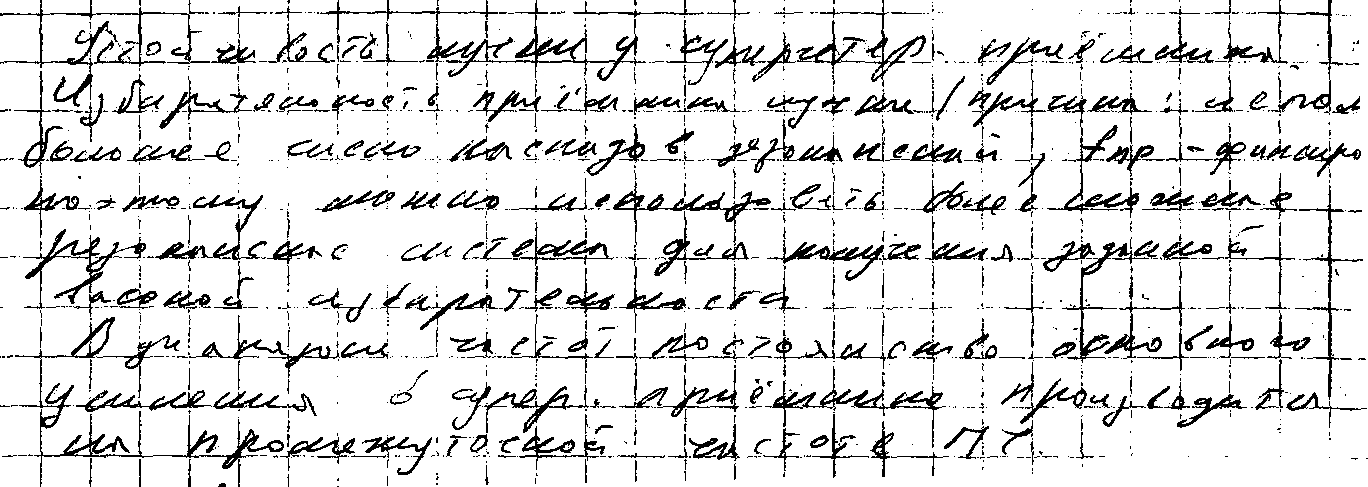

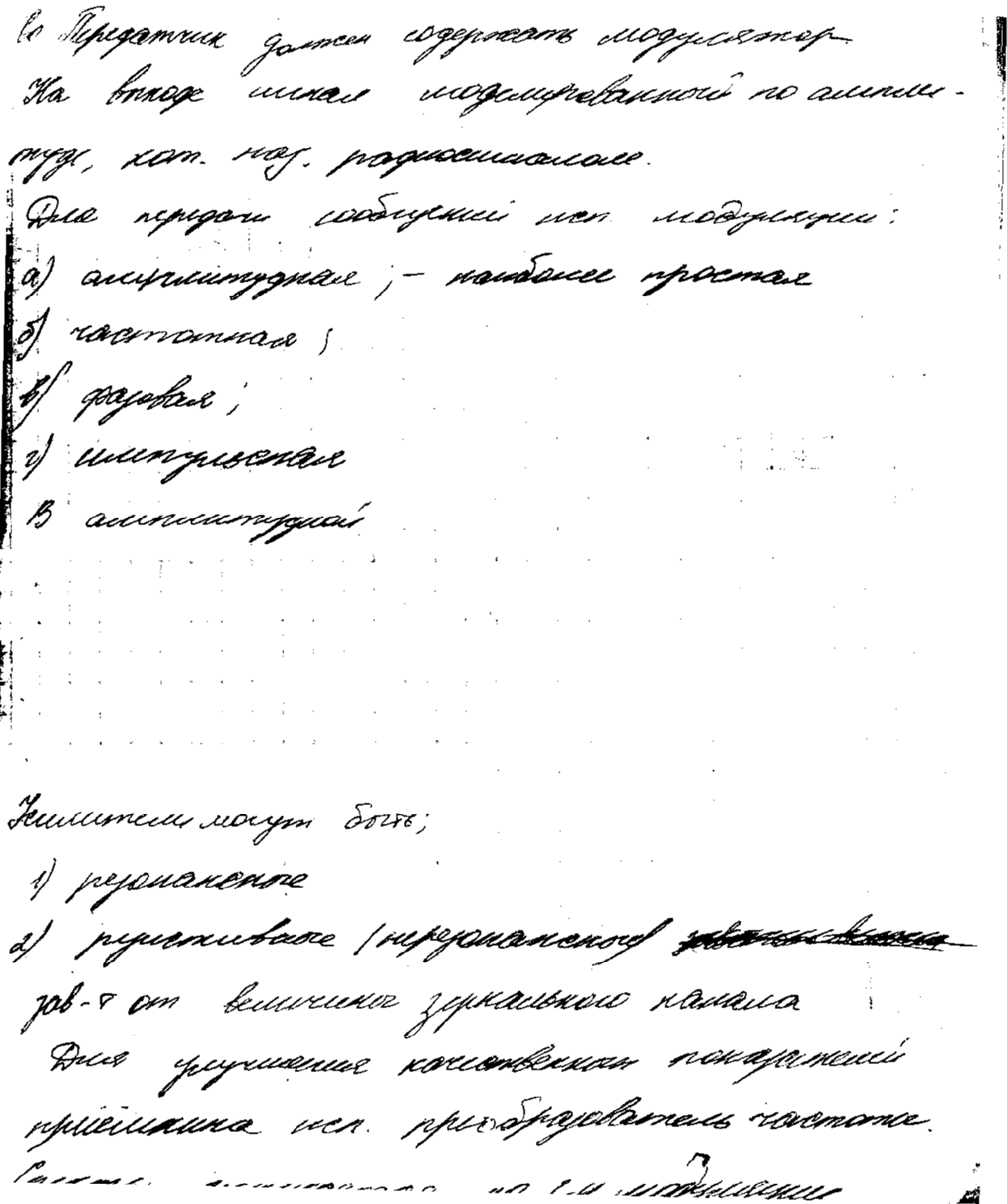

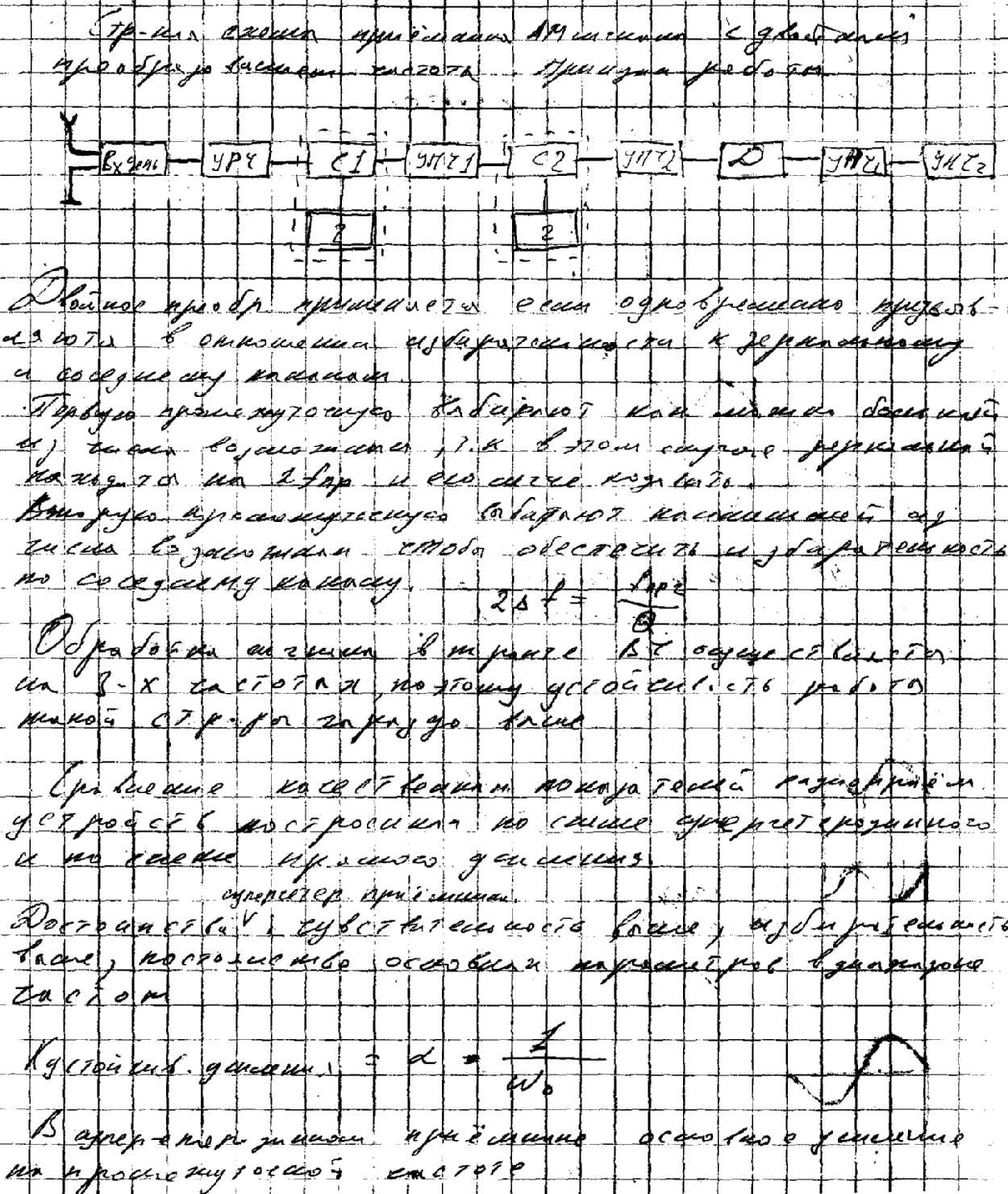

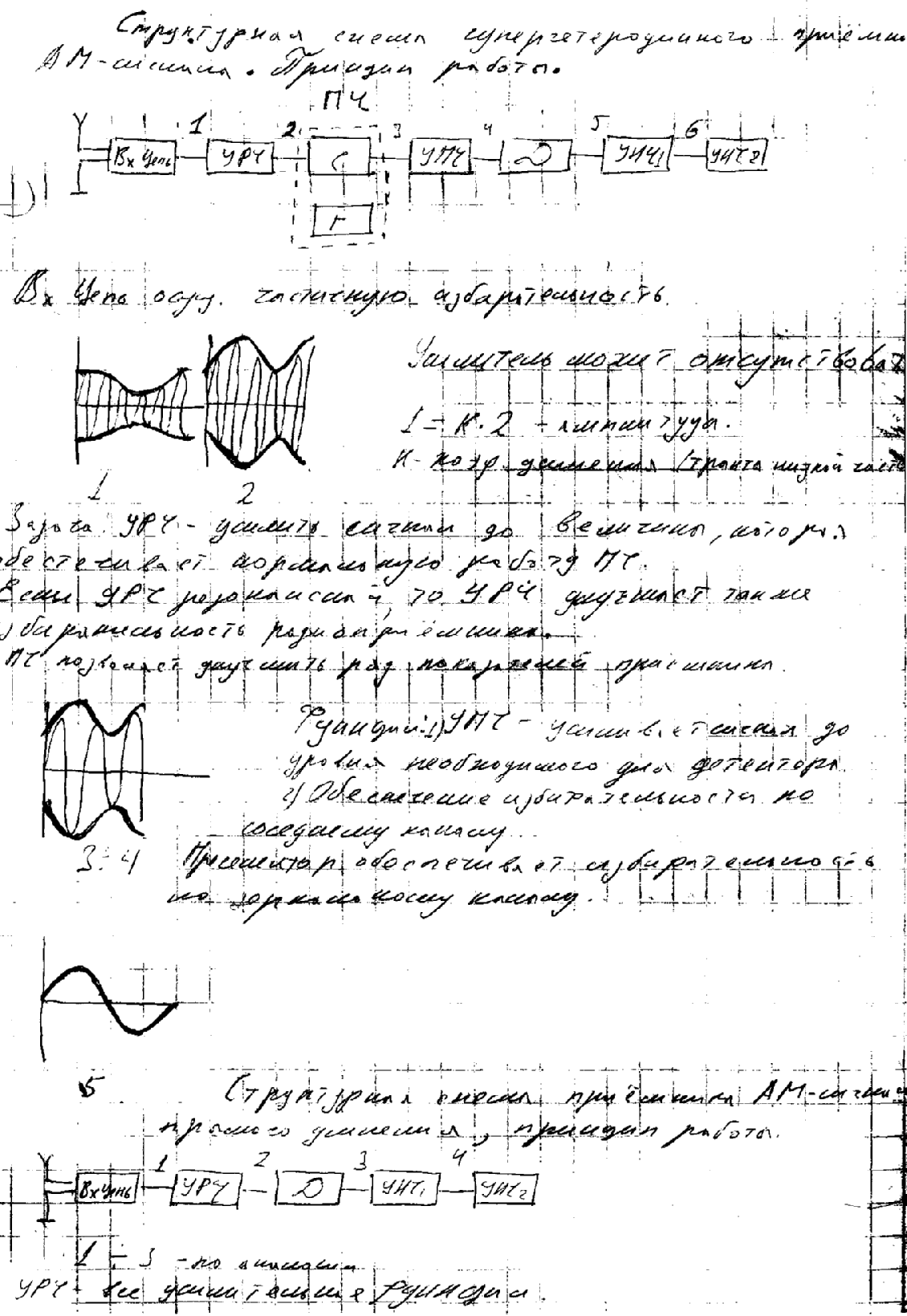

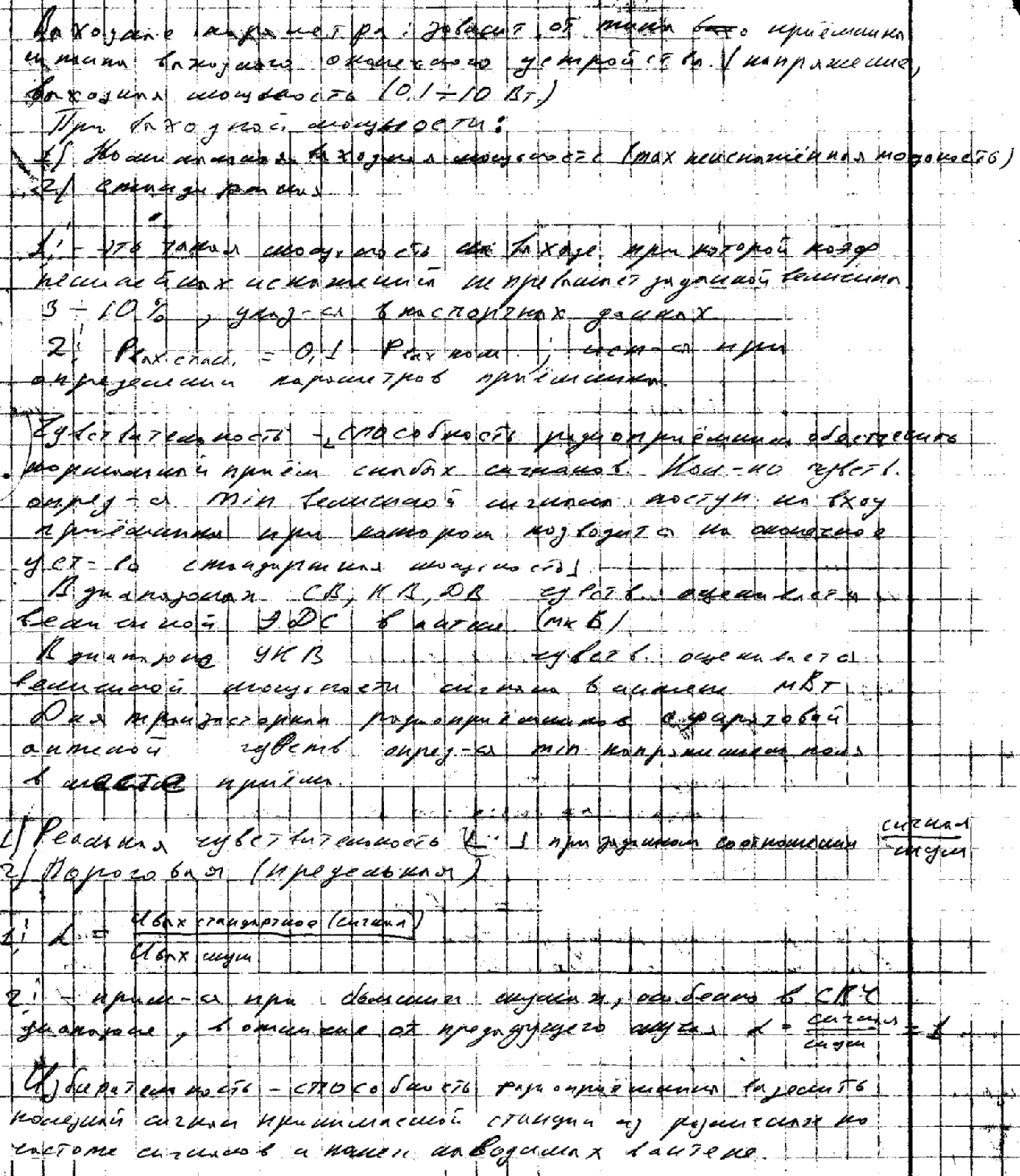

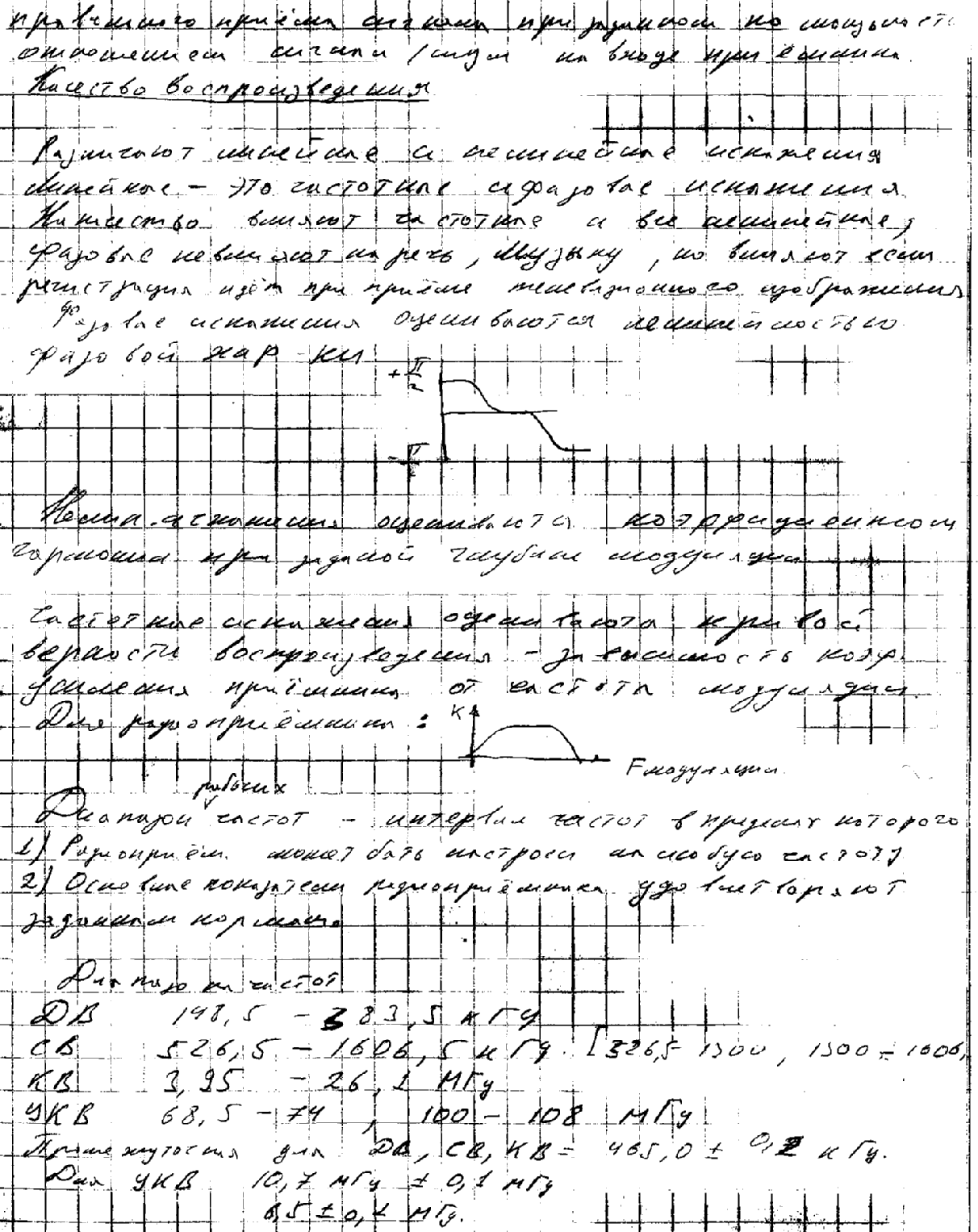

59. Структурная схема супергетеродинного приемника.

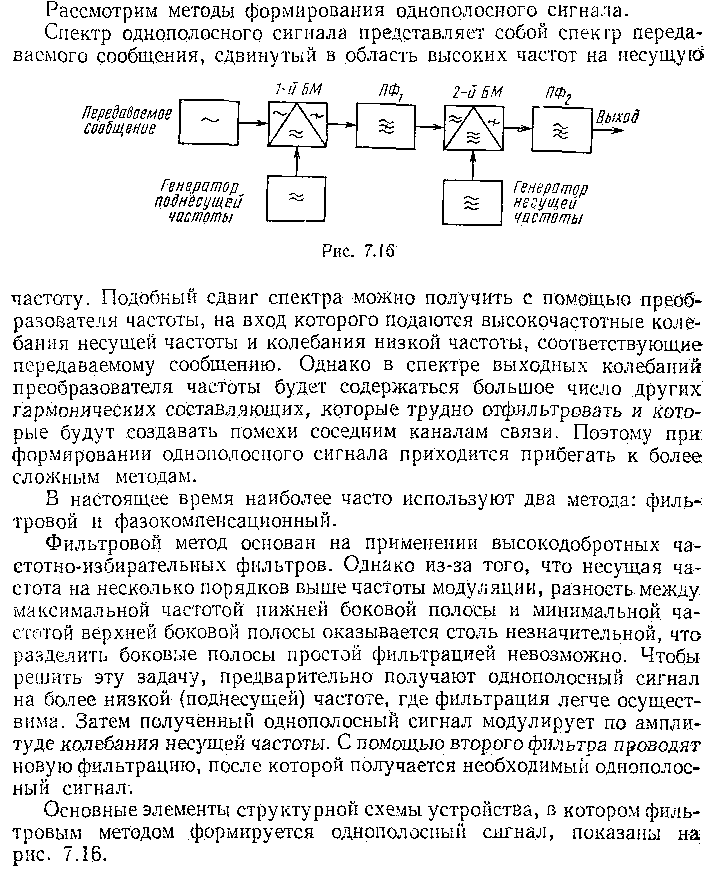

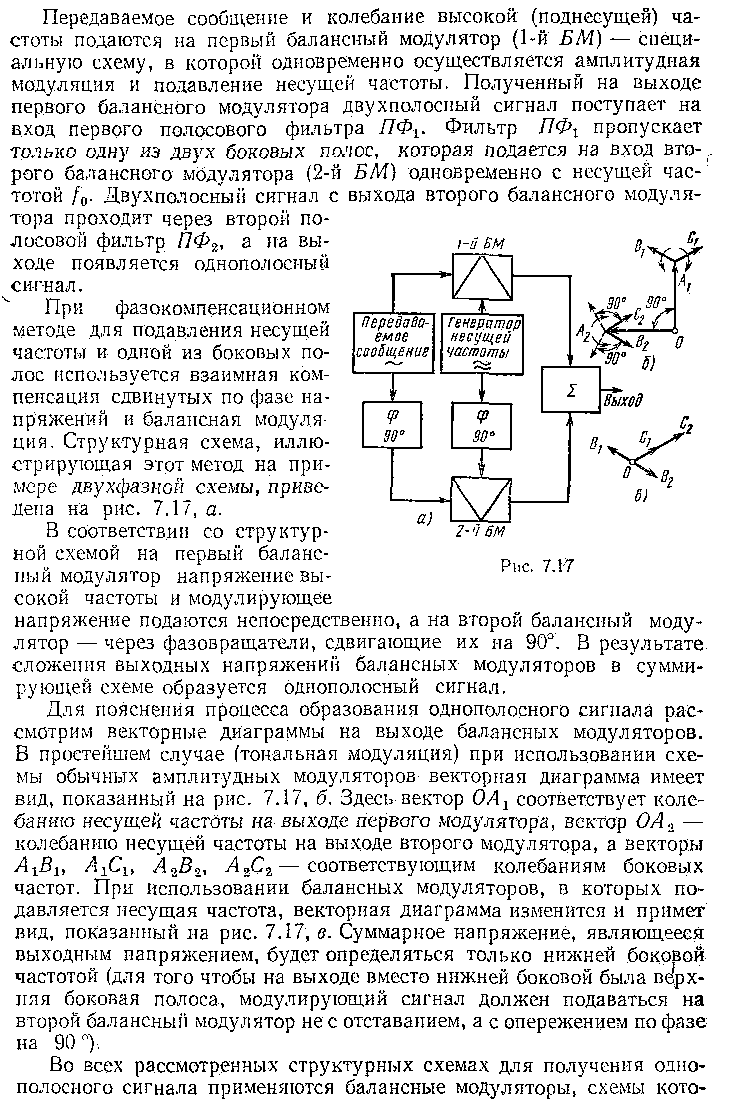

60. Фильтровый метод формирования однополосного сигнала.

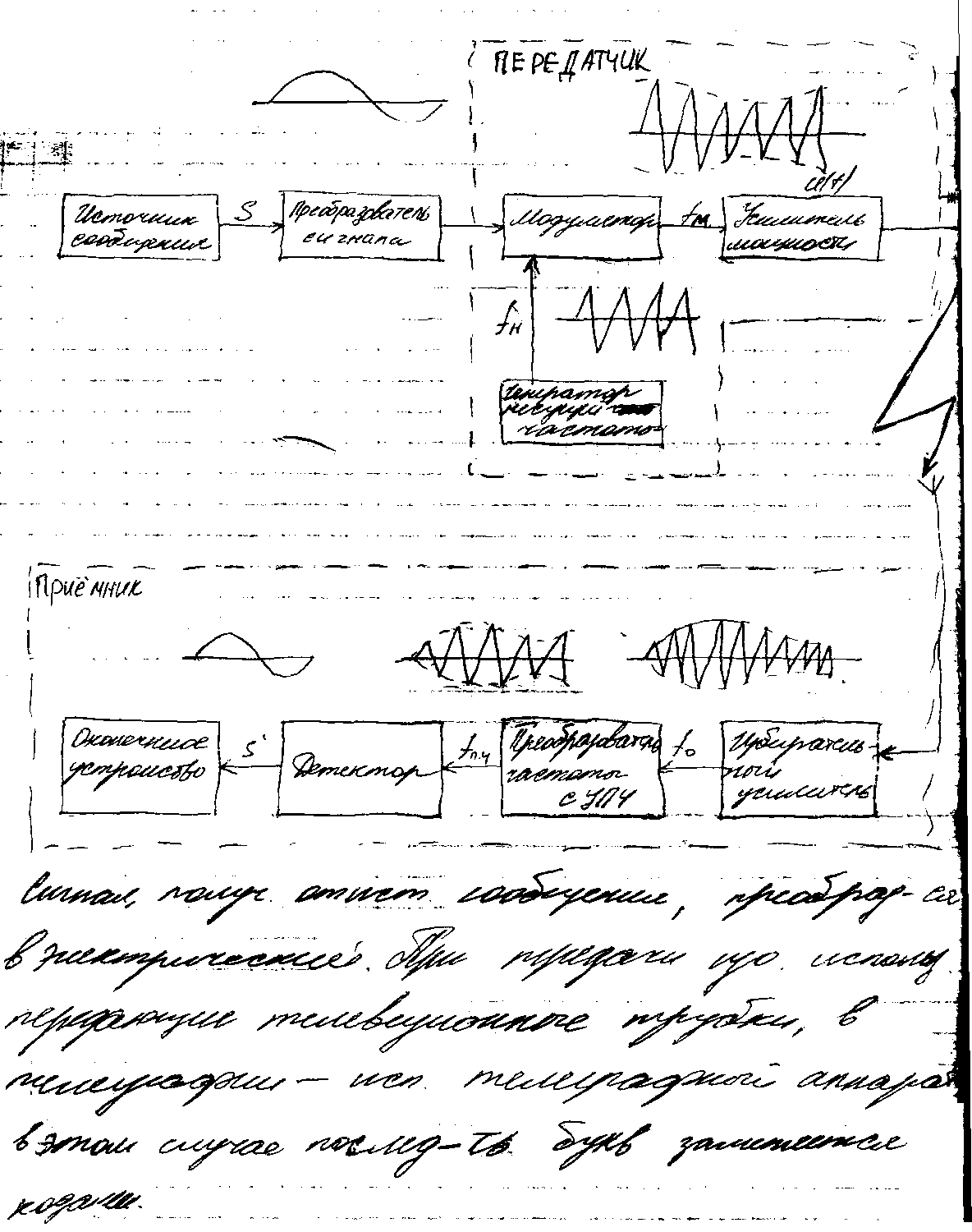

62. Аналоговые системы связи. Структурная схема аналоговой системы связи.

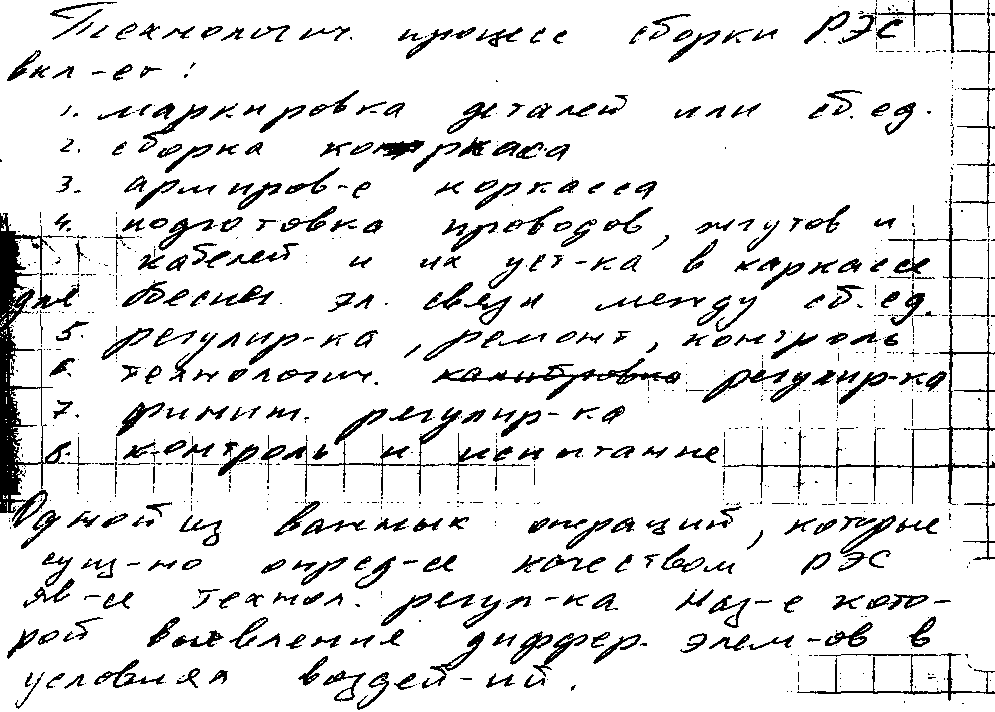

66. Обобщенная структурная схема технологического процесса изготовления РЭС.

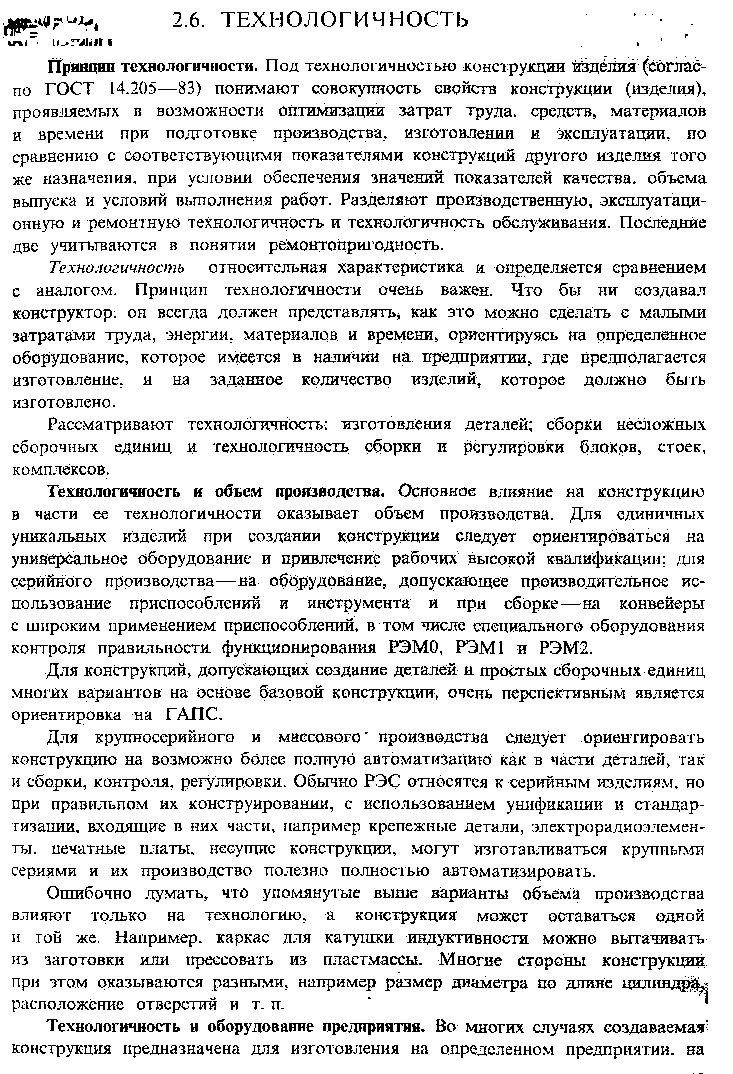

67. Технологичность конструкции РЭС.

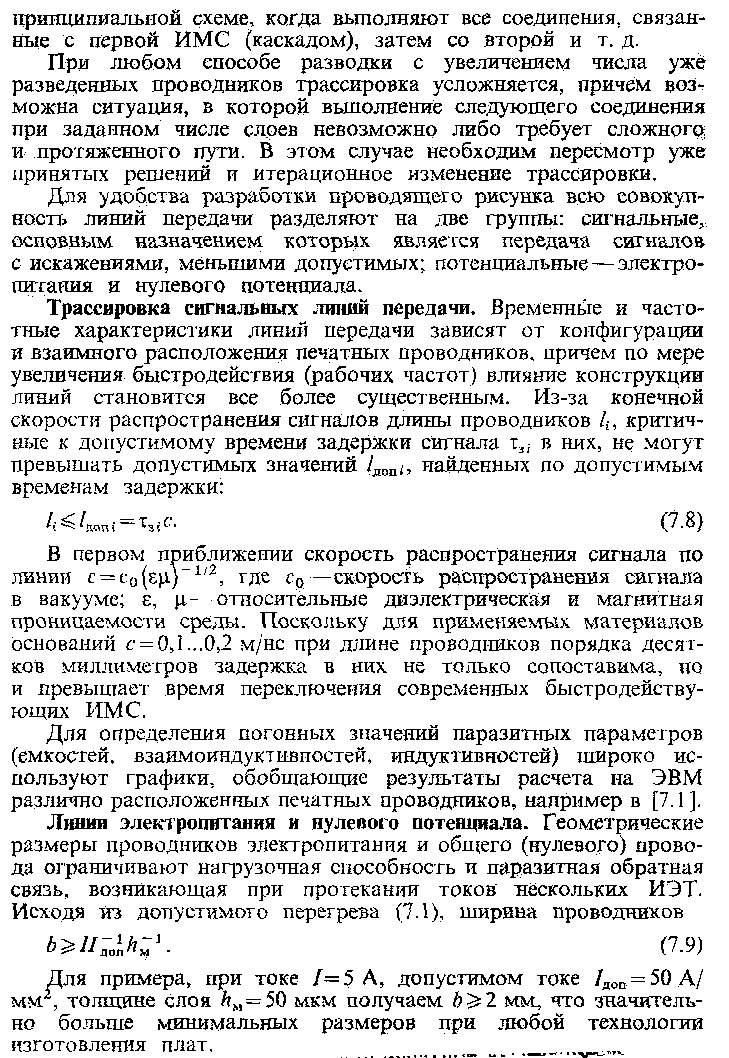

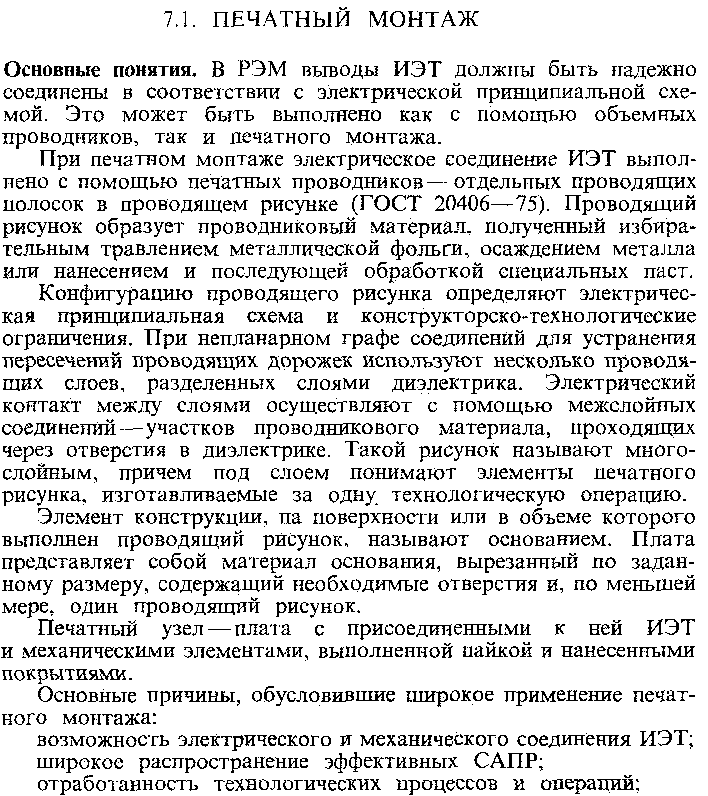

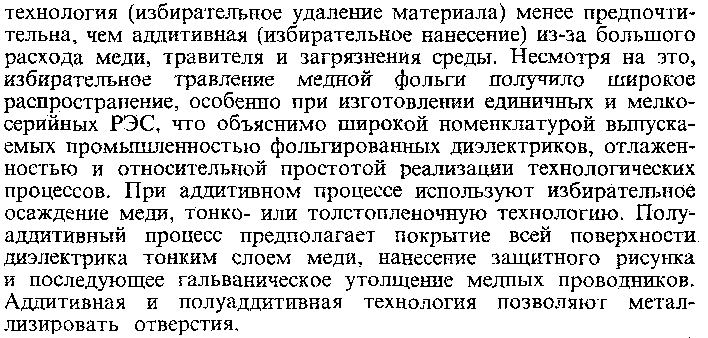

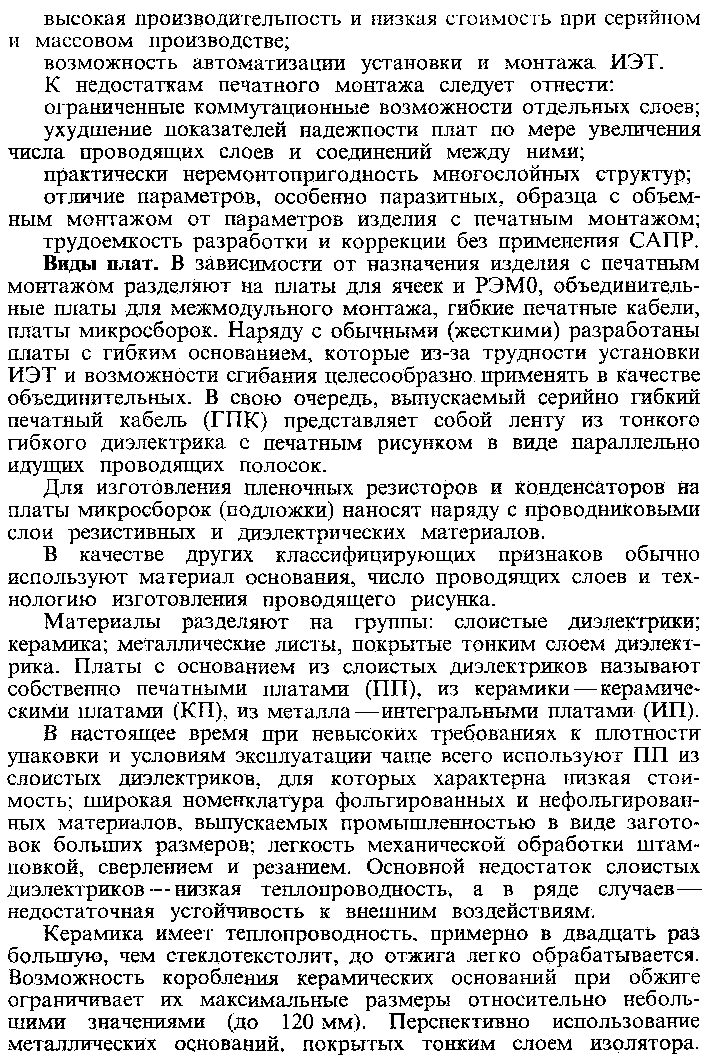

68. Конструктивно-технологические особенности печатного монтажа

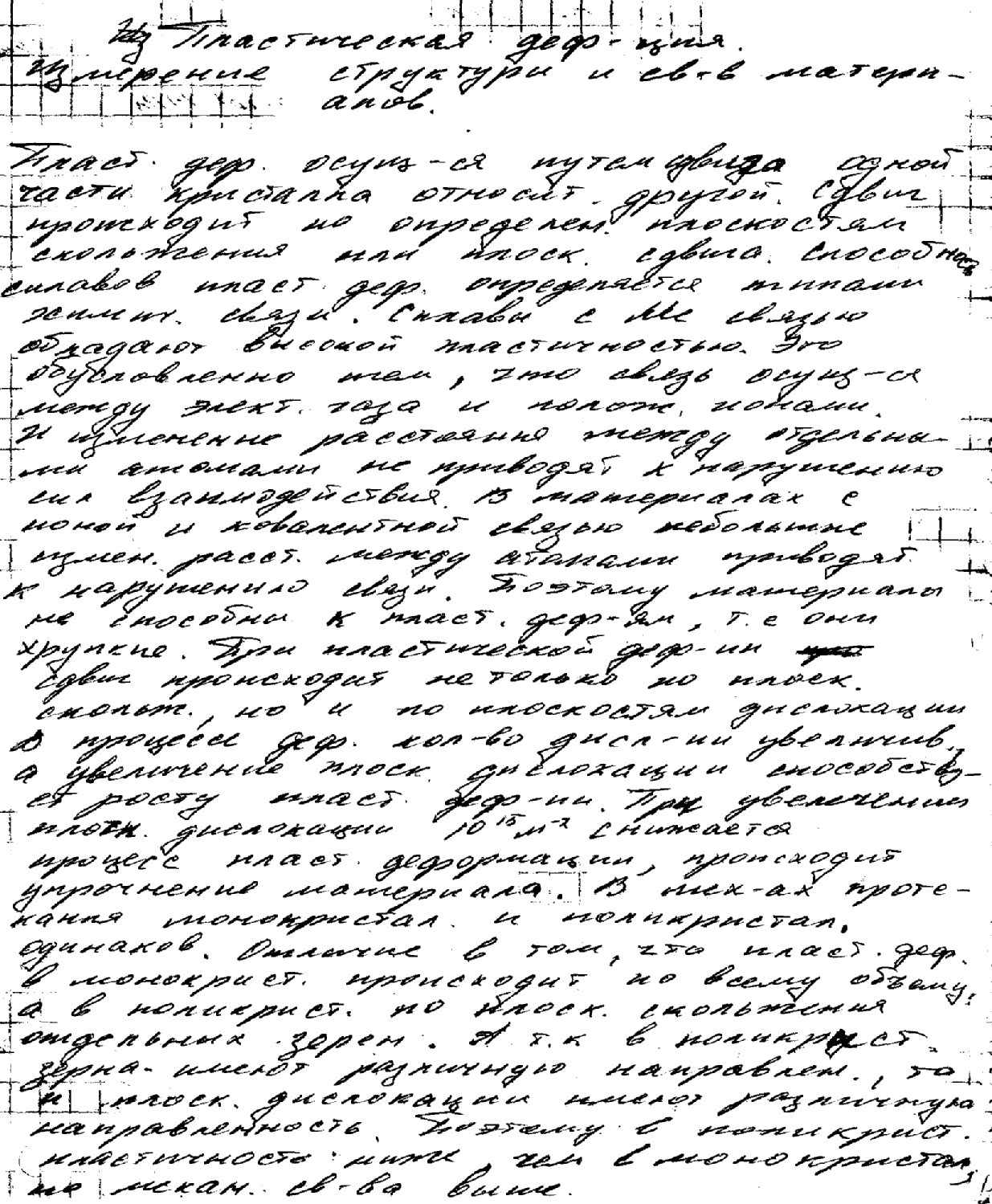

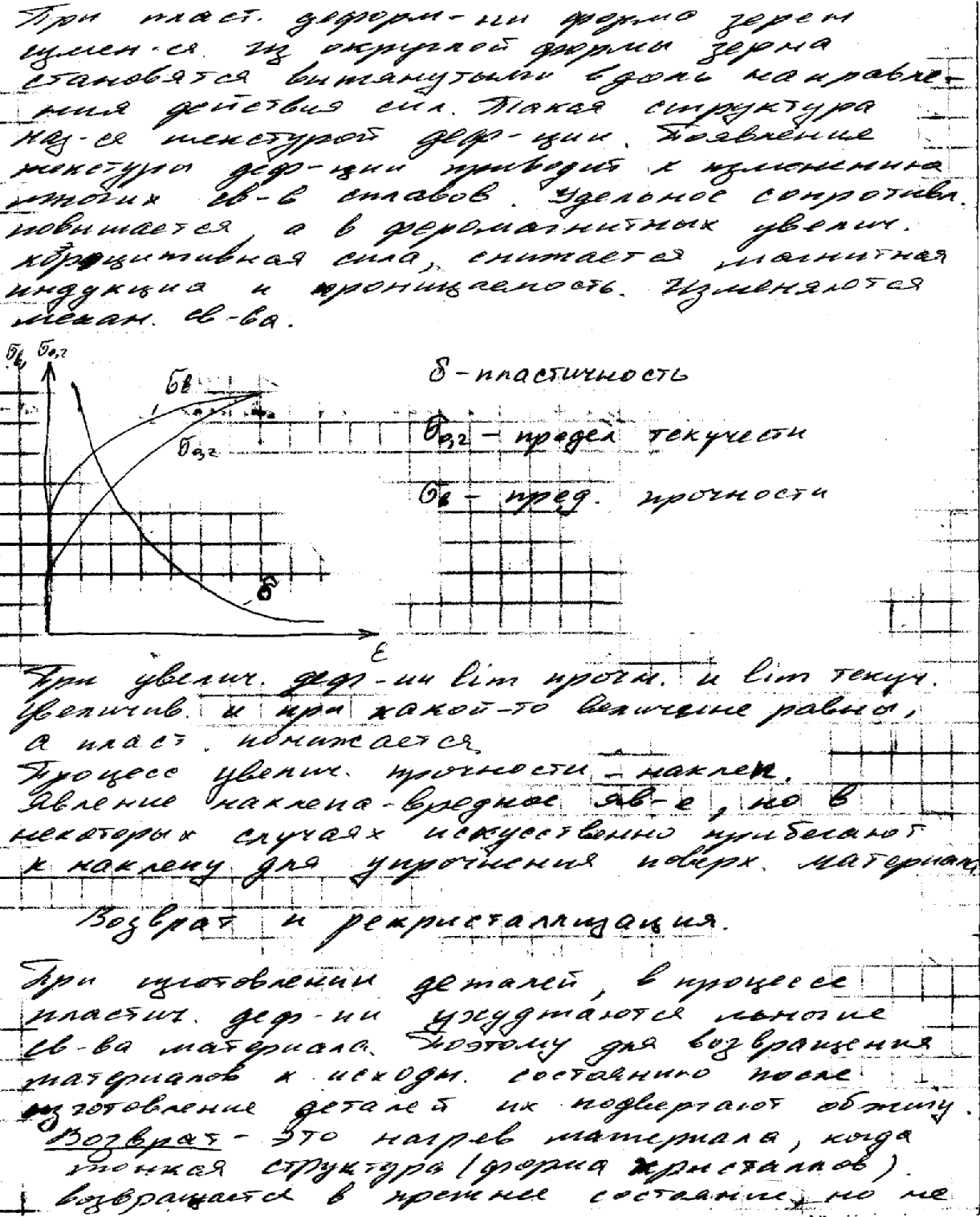

85. Пластическая деформация и механические свойства материалов. Термическая и химико-термическая обработка материалов.

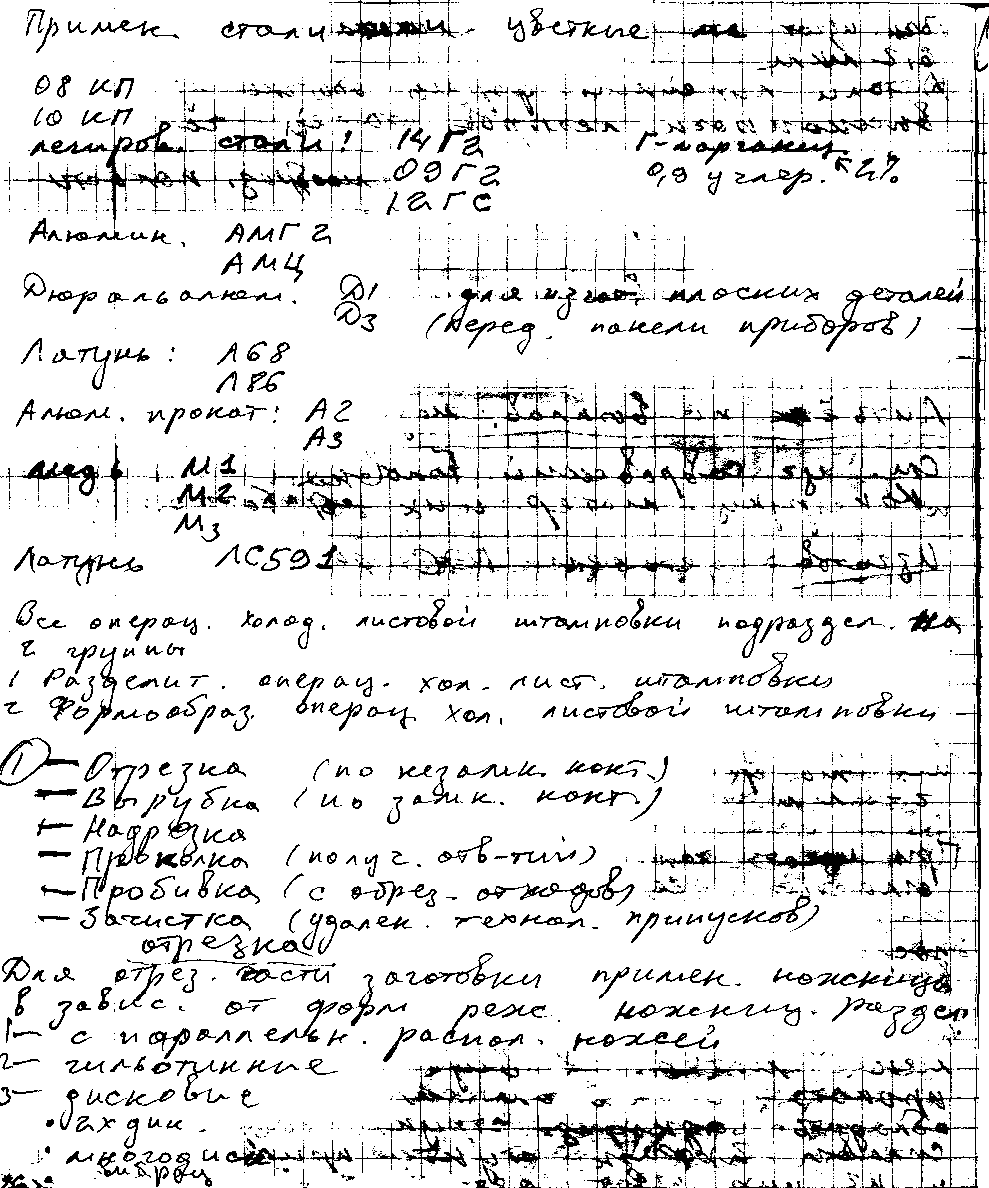

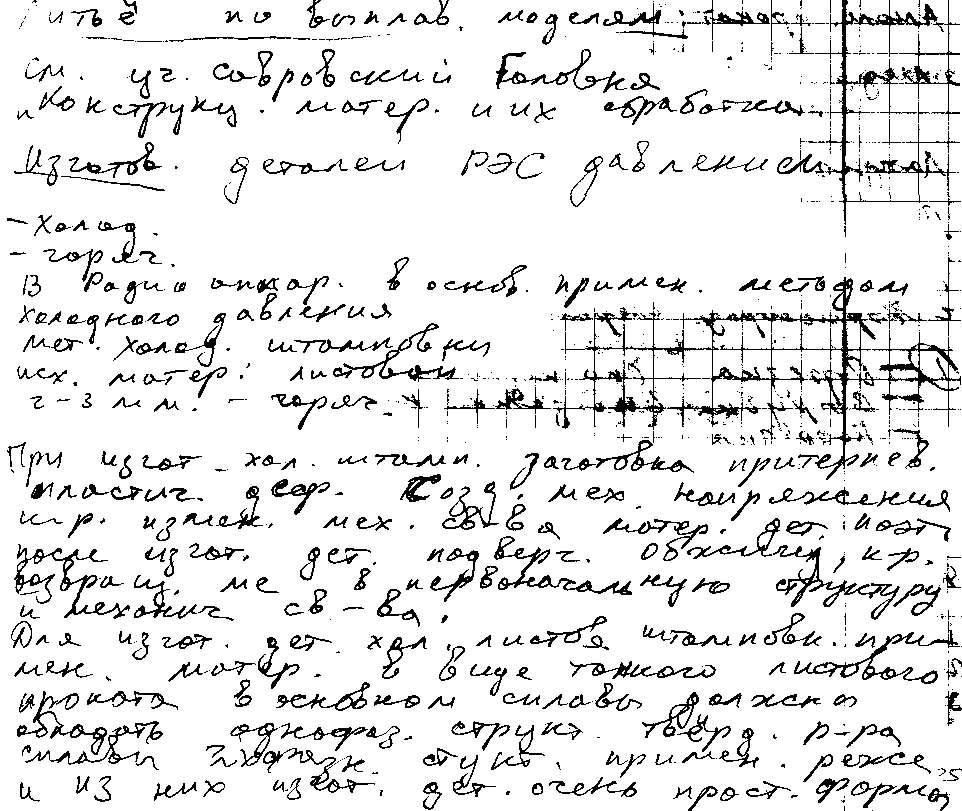

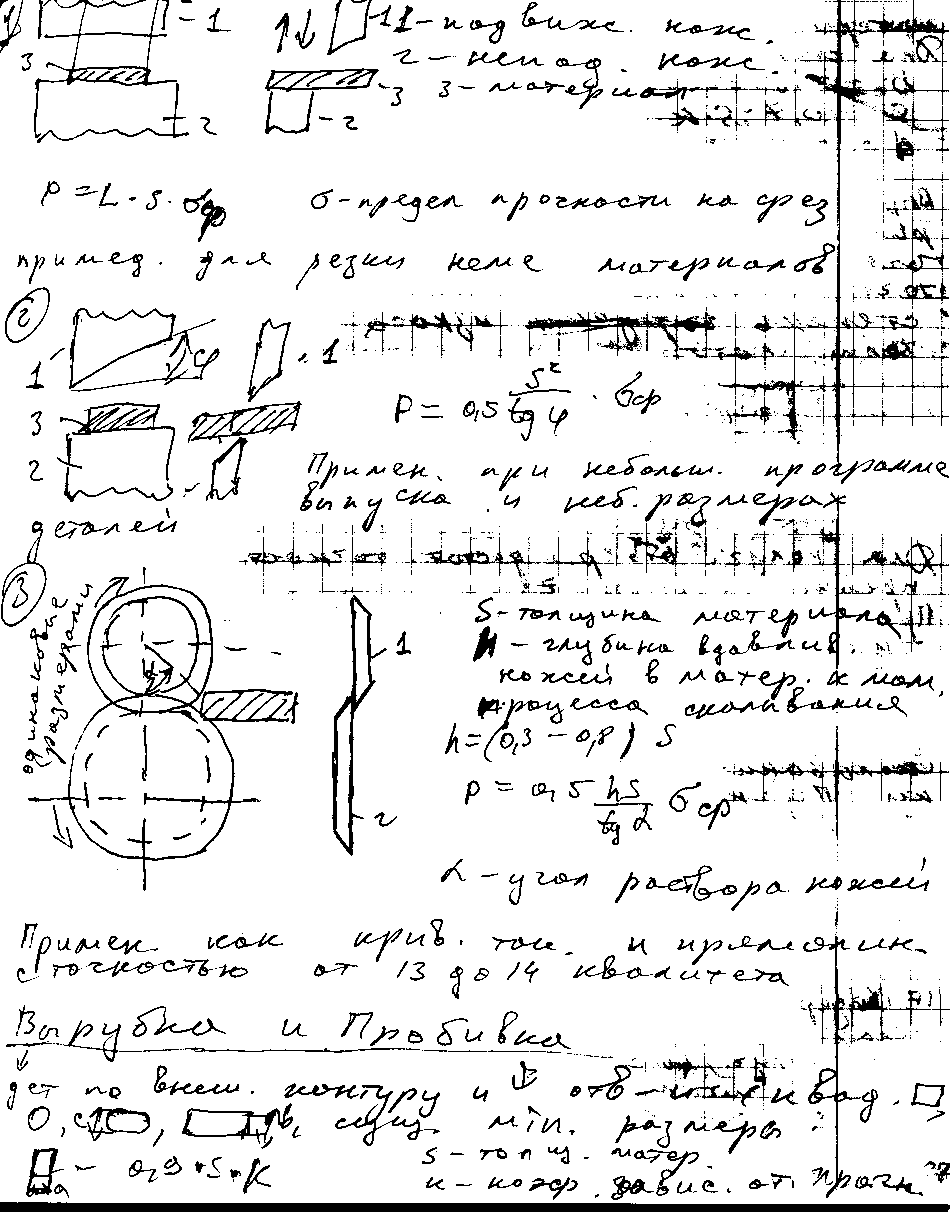

86. Изготовление деталей из листовых металлических материалов методом холодной листовой штамповки.

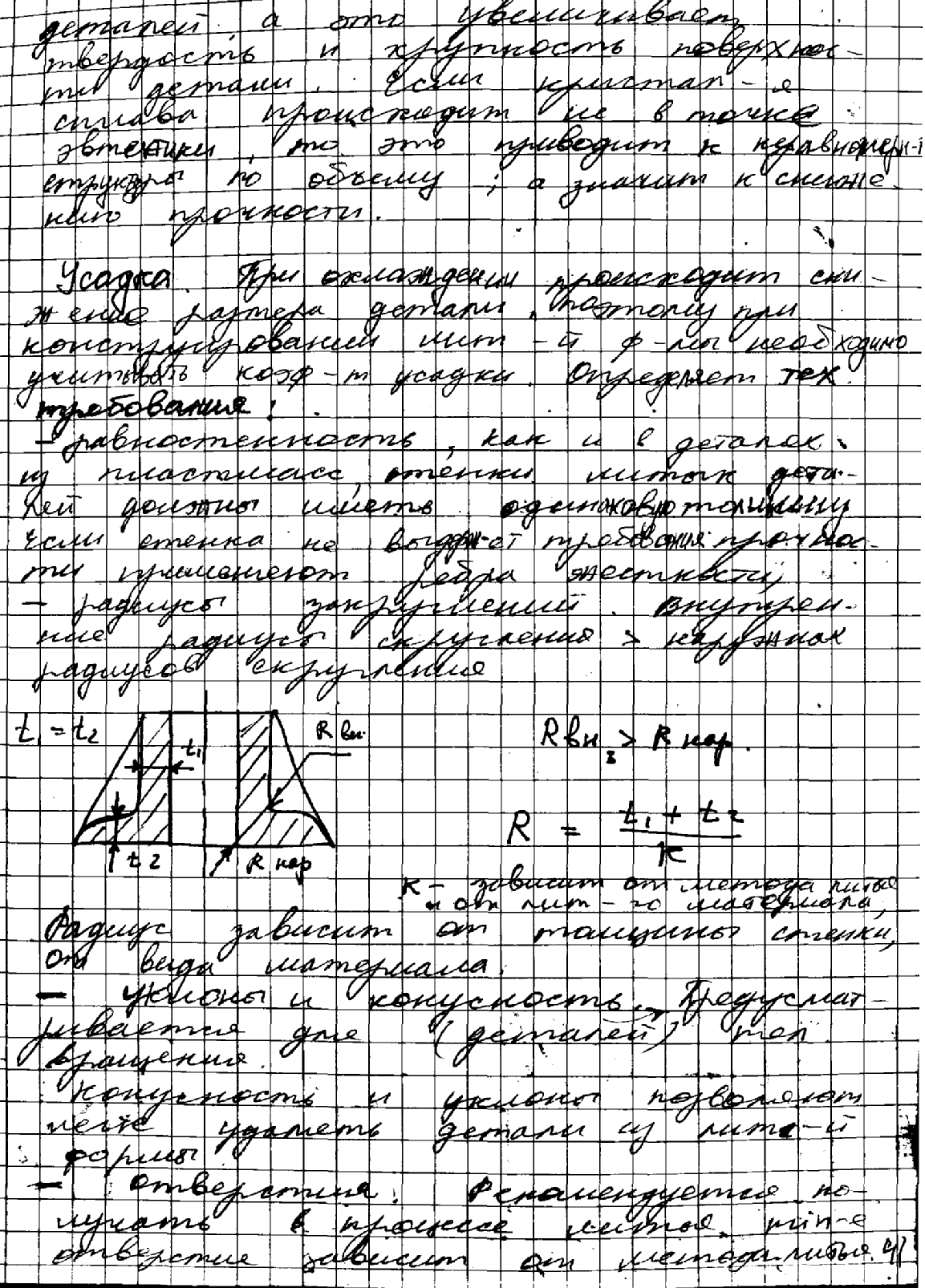

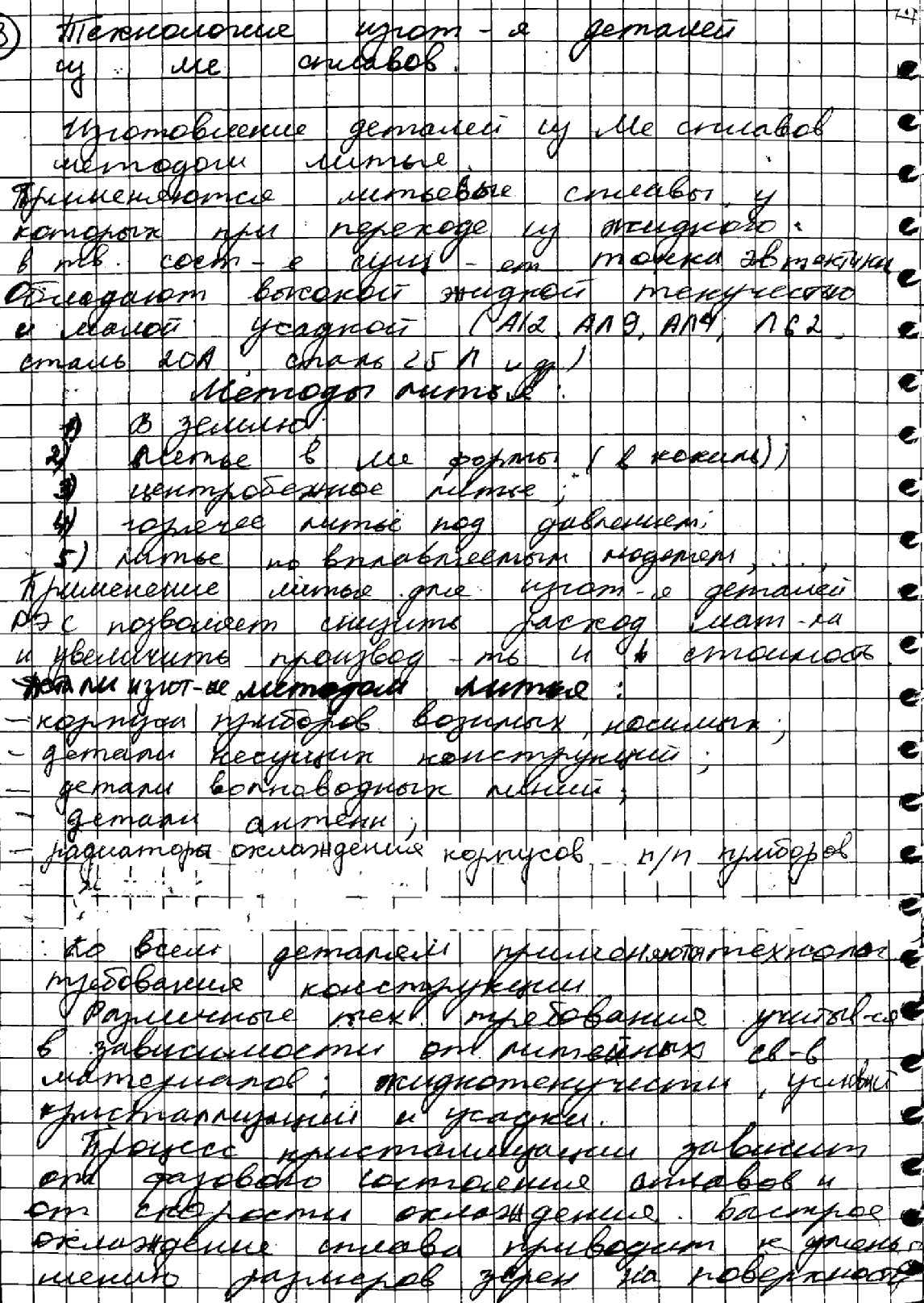

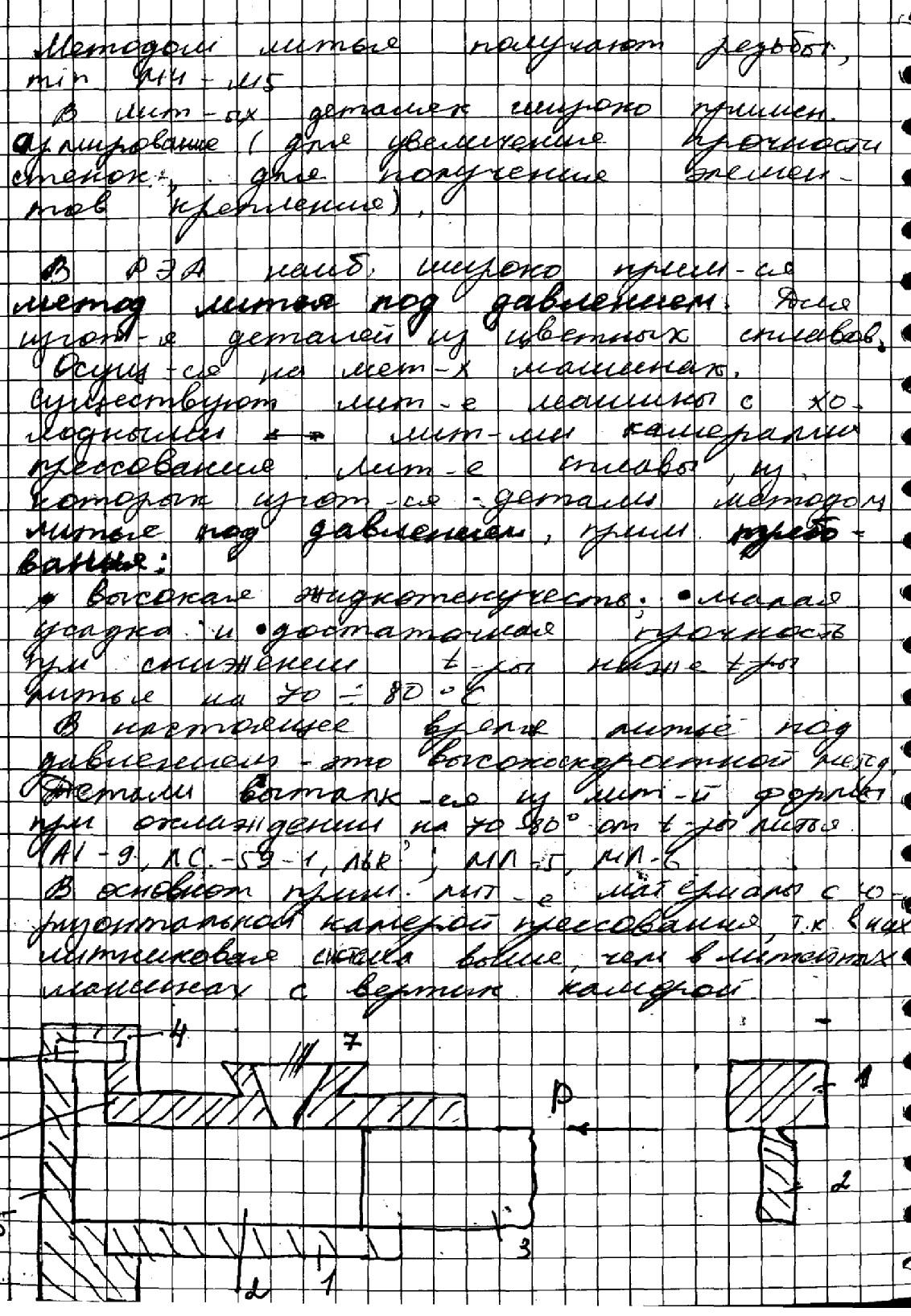

87. Изготовление литых деталей из металлических сплавов. Технологические требования к деталям.

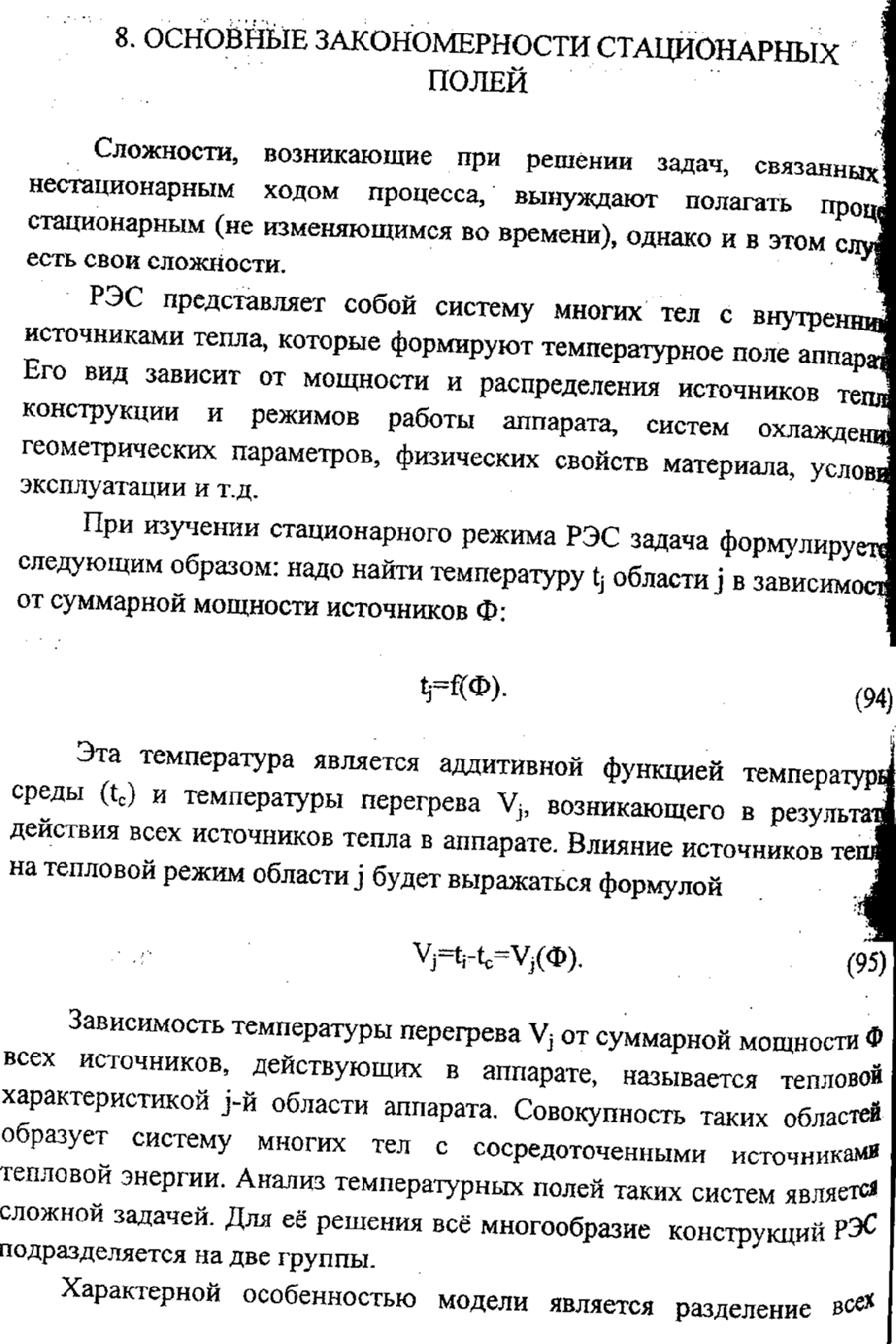

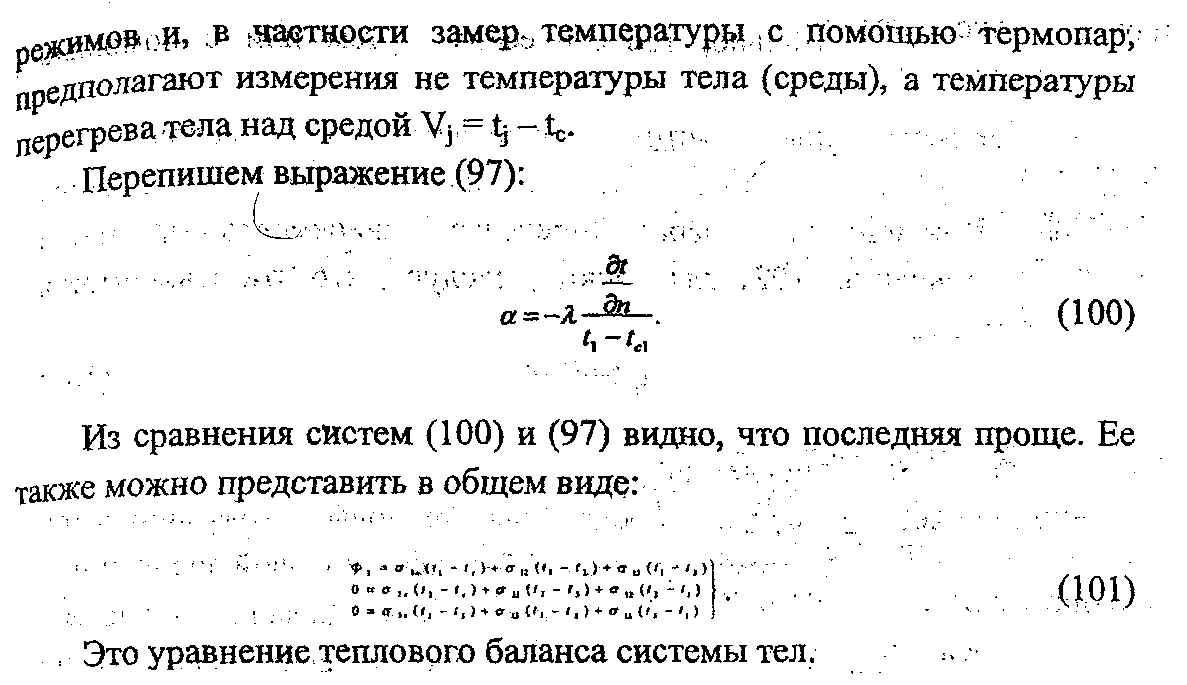

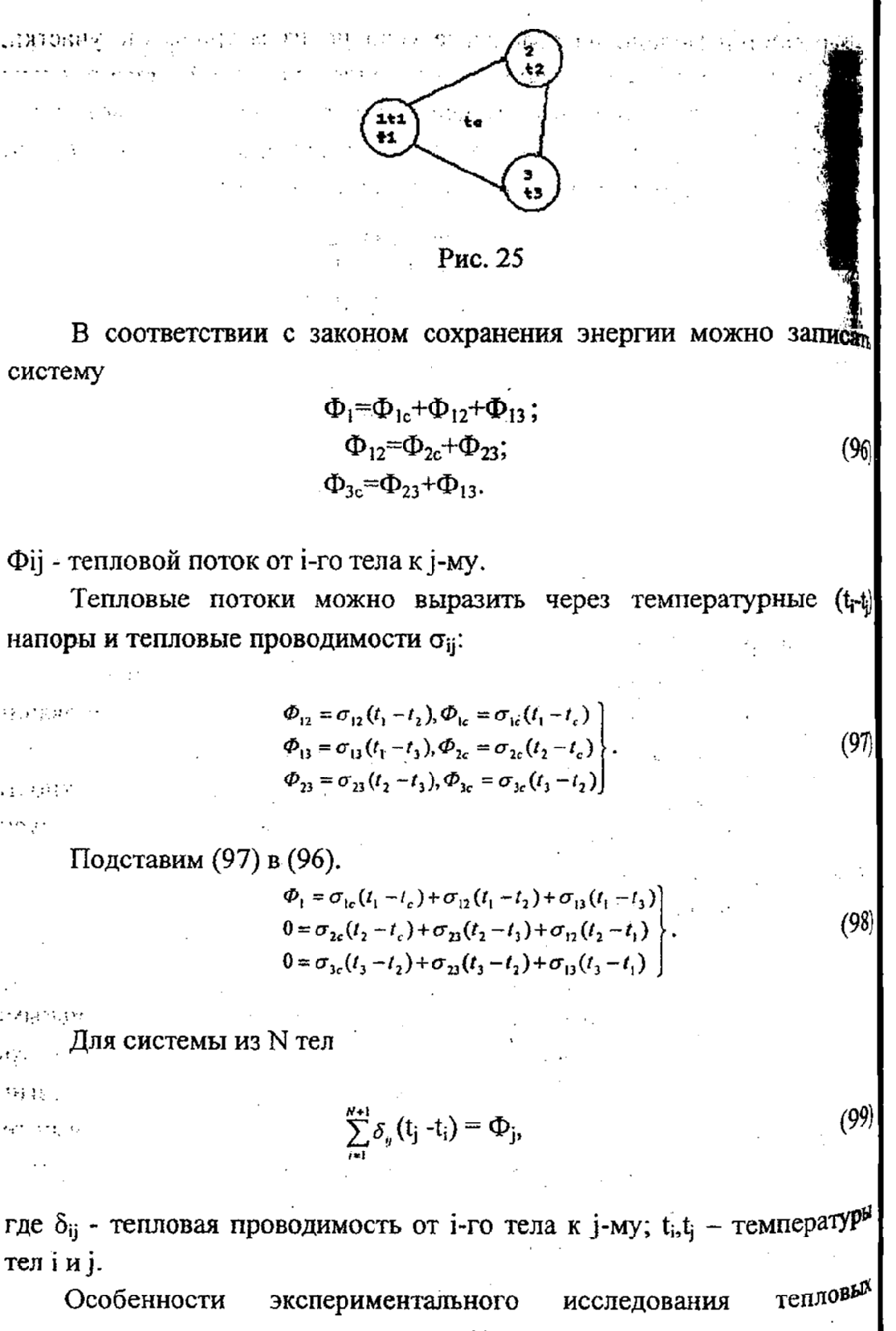

94. Основные закономерности стационарных и нестационарных полей.

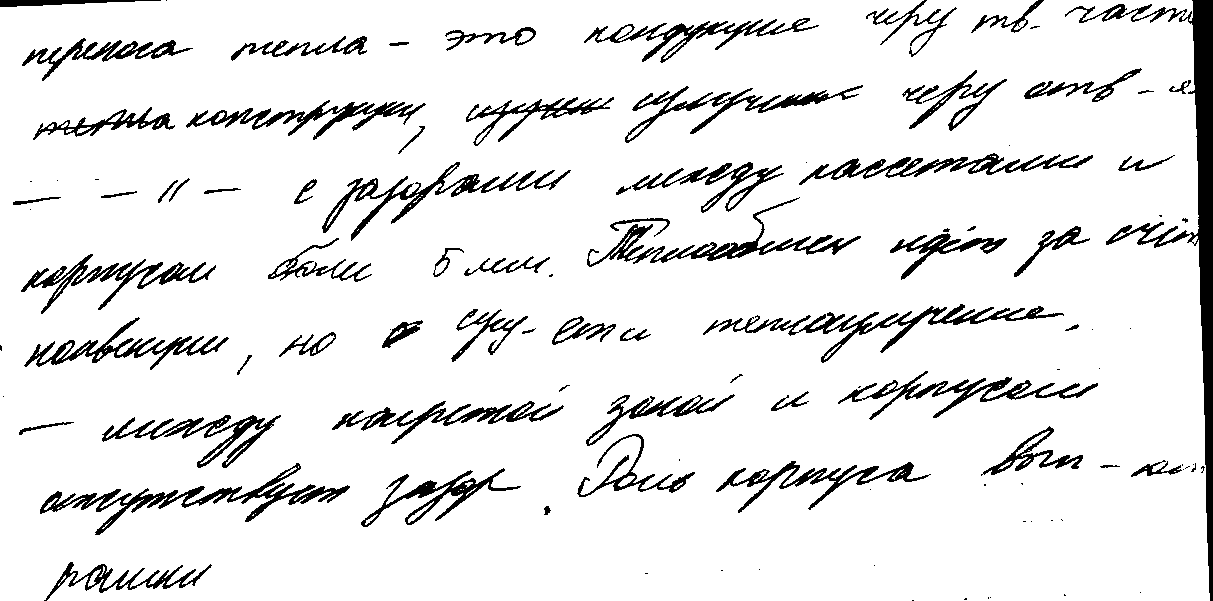

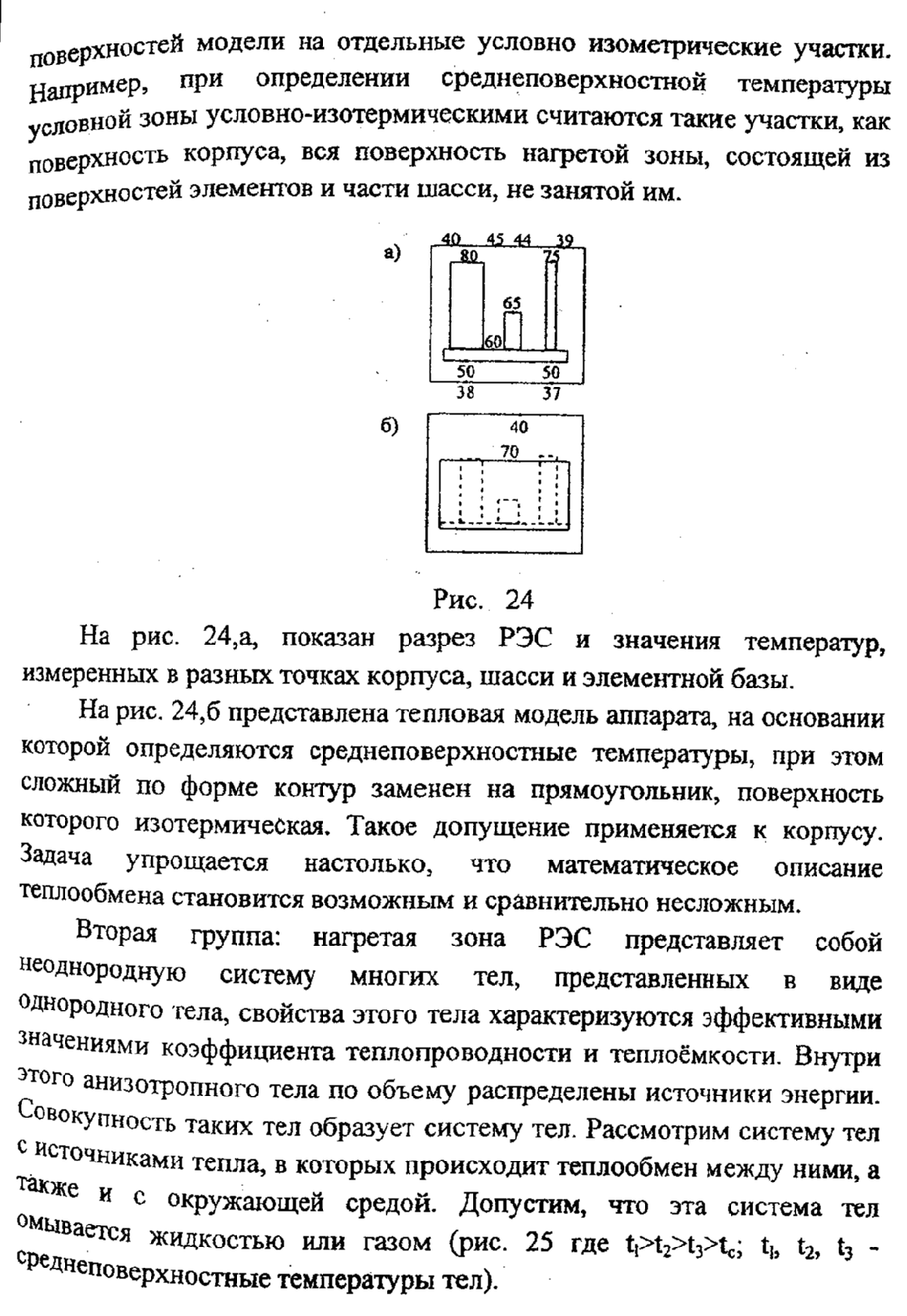

96. Способ охлаждения устройств кассетной конструкции.

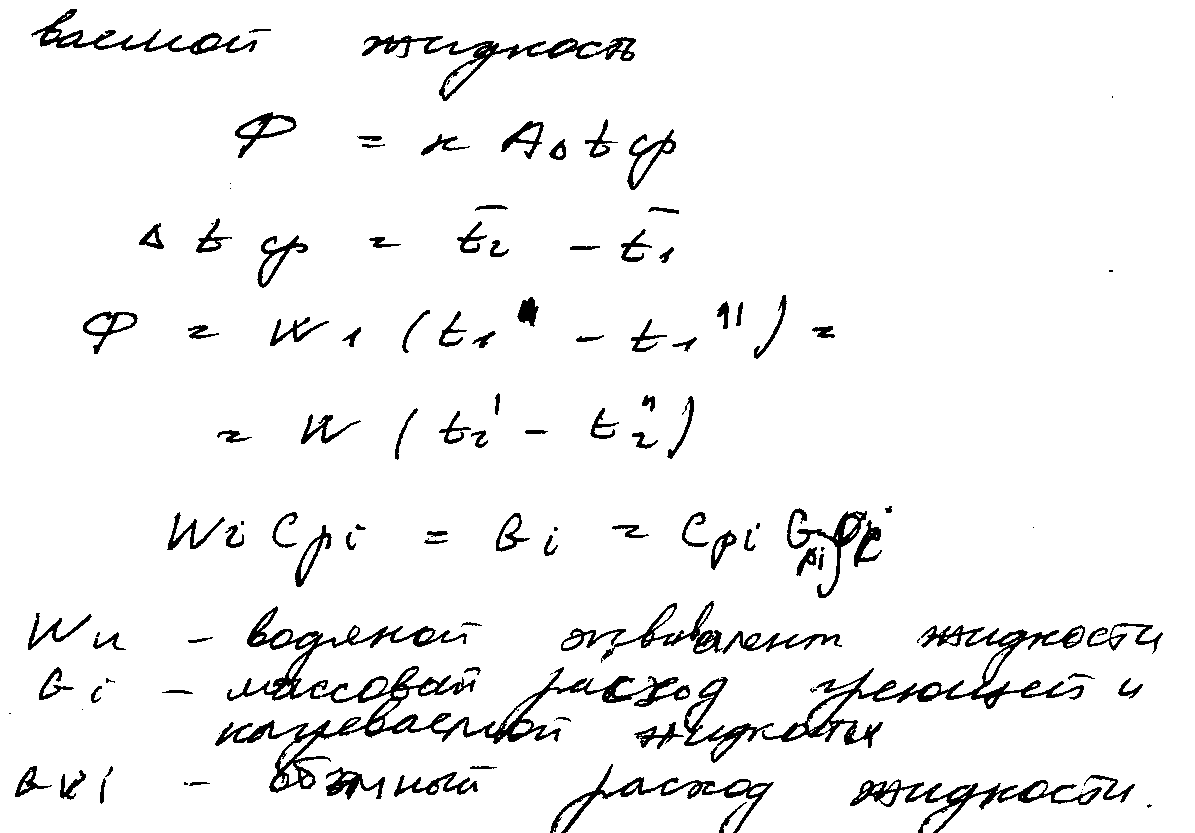

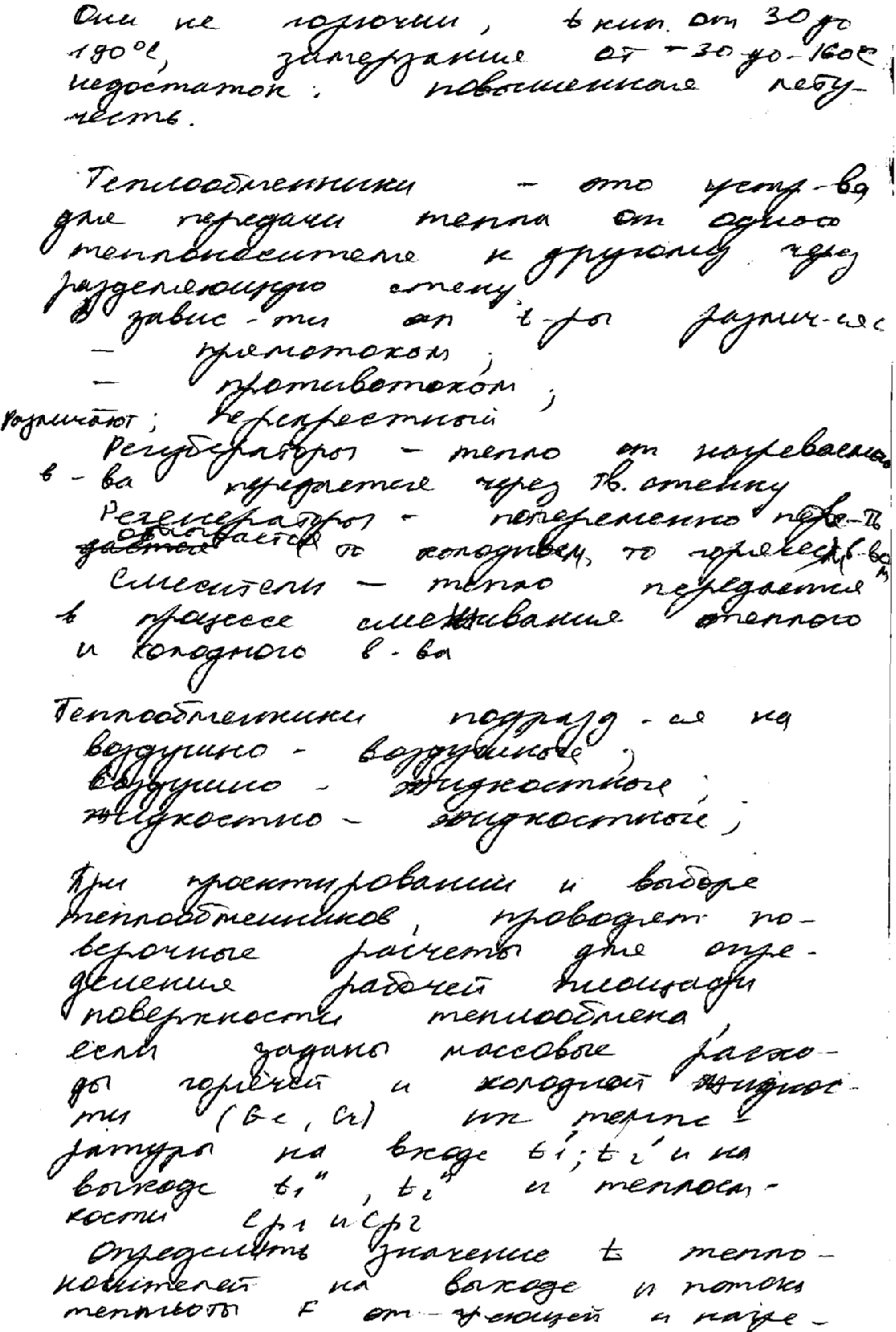

98. Основные элементы систем охлаждения.
