С т а т и к а корабля модуль 5.6
3.7. Метацентрическая высота как мера начальной остойчивости
Из
структуры метацентрических формул
остойчивости следует,
что
чем больше метацентрические высоты
и
при
данном водоизмещении, тем больше
восстанавливающие момент, т.е. тем больше
начальная остойчивость судна. Таким
образом, метацентрические
высоты
и
могут служить мерой начальной остойчивости.
Проиллюстрируем это на ряде примеров для поперечной метацентрической высоты.
1.
В начальном положении ЦВ
С0
расположен ниже ЦТ
G
, а ЦТ ниже метацентра M
,
т.е.
- положительная (рис .1). Тогда
восстанавливающий момент
будет
направлен
против кренящего момента
,
и после прекращения действия кренящего
момента восстанавливающий момент вернет
судно в исходное положение. Такое
судно будет остойчивым.

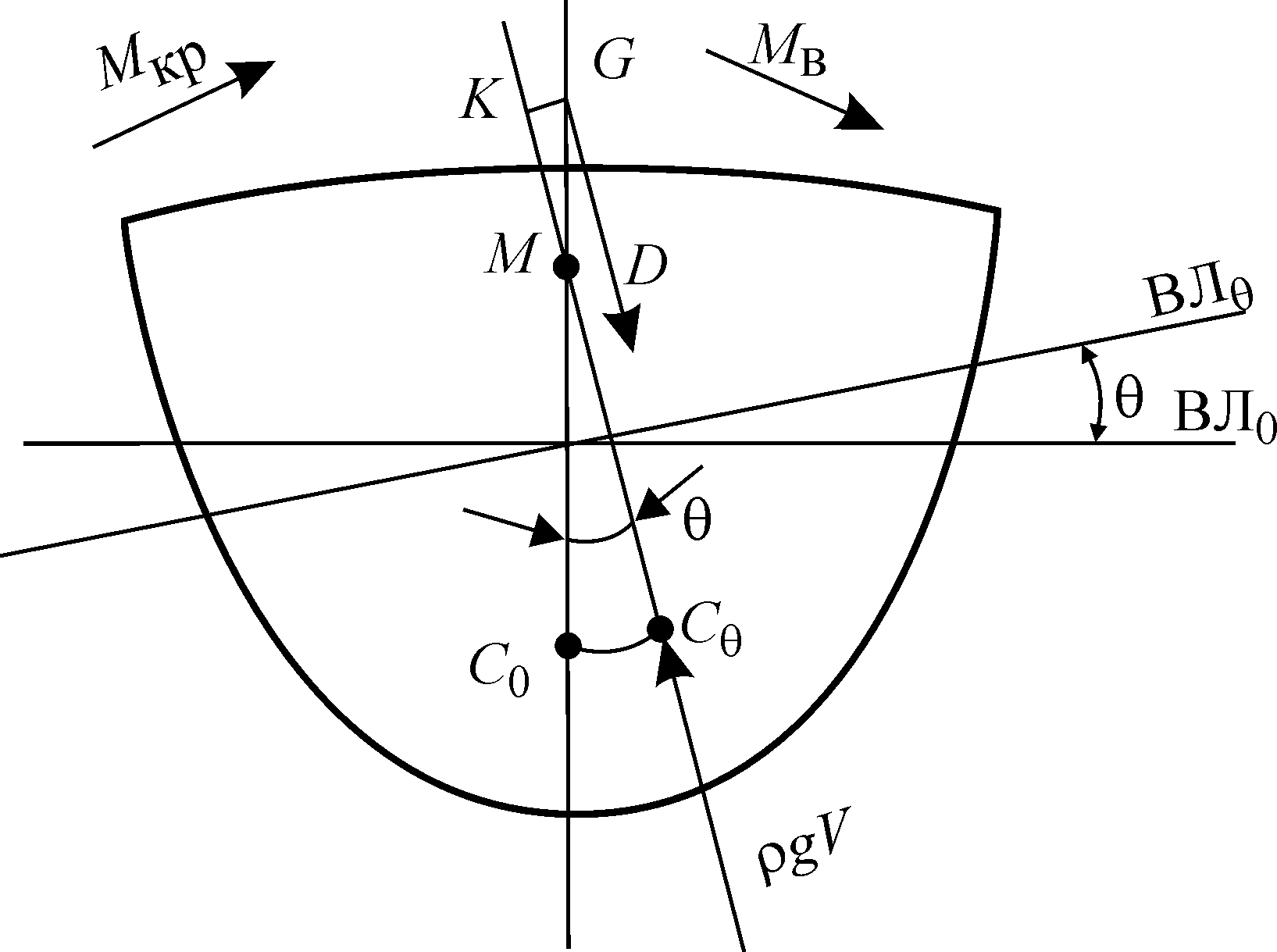

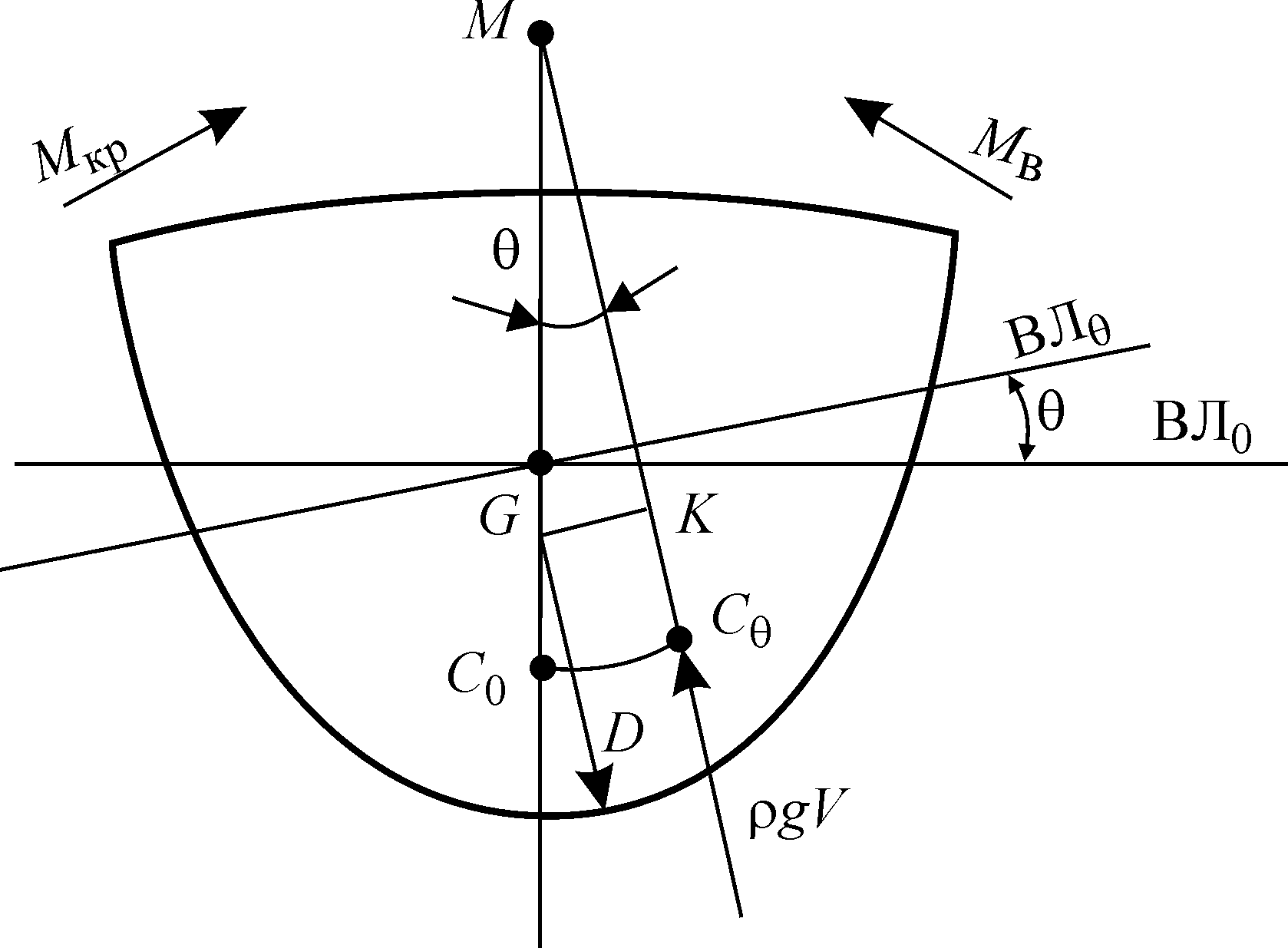

Рис.1 Кренящий и восстанавливающий моменты при h0>0
2. В начальном положении ЦТ G находится ниже ЦВ С0 . Ввиду того, что r - сугубо положительная величина, т.е. метацентр всегда находится выше ЦВ, метацентрическая высота тем более будет положительной, т.е. судно обладает безусловной остойчивостью. У надводных 2судов такого положения ЦТ трудно достичь, но оно встречается, например, у парусных судов, где применяются для этого специальные меры (металлический киль, балласт).
3. В начальном положении ЦТ G лежит выше метацентра, т.е. -отрицательная (рис.2). Восстанавливающий момент в этом случае действует в ту же сторону, что и кренящий, и после прекращения действия кренящего момента судно не вернется в исходное положение, т.е. неостойчиво.
Рис.2 Кренящий и восстанавливающий моменты при h0<0
4. В начальном положении метацентр и центр тяжести совпадают, т.е. h0=0(рис.3). В этом случае восстанавливающий момент будет равен нулю, противодействия наклонению не будет, и после прекращения действия кренящего момента судно не вернется в исходное положение, т.е. будет неостойчивым.
Мерой
остойчивости может также служить
произведение
,
которое называется коэффициентом
поперечной остойчивости.
Рис.3 Кренящий и восстанавливающий моменты при h0=0.
Продольная
метацентрическая высота для надводных
судов практически всегда положительная
(в аварийных случаях может стать
отрицательной). Величина
называется
коэффициентом
продольной остойчивости.
3.8. Составляющие восстанавливающего момента. Остойчивость формы и остойчивость веса
Подставим
в формулу (13 а, модуль 5.5) значение
начальной метацентрической высоты
из
формулы (17, модуль 5.5):
.
Первая составляющая называется моментом остойчивости формы,
,
(1)
так как поперечный метацентрический радиус зависит только от формы корпуса, а вторая составляющая - моментом остойчивости веса
,
(2)
так
как
,
т.е. момент
зависит от положения центра тяжести
.
Тогда
.
