2.2. Синусоїдний струм. Діюче значення синусоїдного струму
Синусоїдним називається струм, який з часом змінюється за синусоїдою. Його миттєве значення
(2.3)
де
–
амплітудне (максимальне) значення;
–
кутова частота,
;
–
фазний кут,

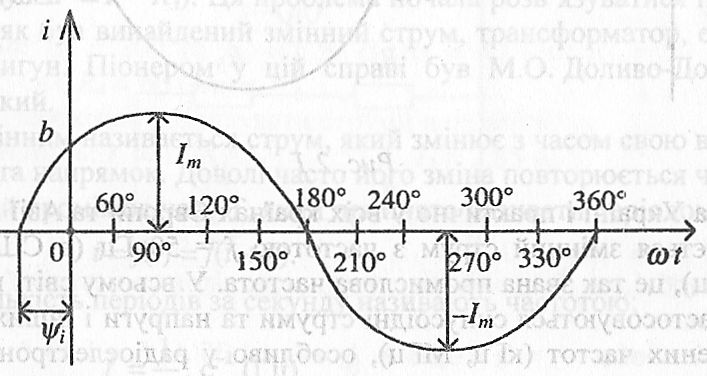

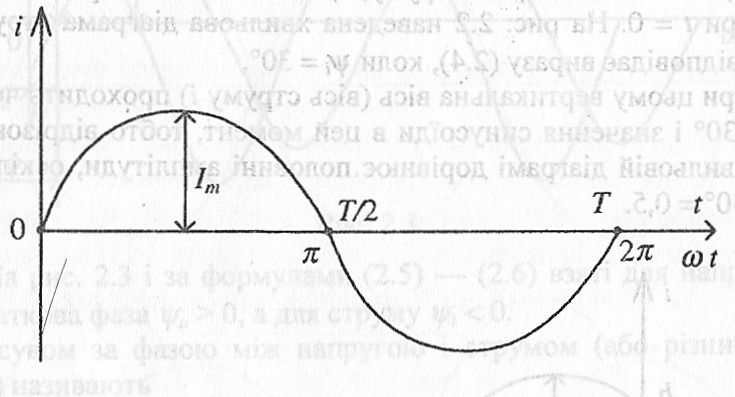

На рис. 2.1 показана хвильова діаграма синусоїдного струму.
Рис. 2.1
На Україні і практично у всіх країнах Європи та Азії застосовується змінний струм з частотою f = 50·Гц (у США – 60 Гц), це так звана промислова частота. У всьому світі широко застосовуються також синусоїдні струми та напруги інших, підвищених частот (кГц, МГц), особливо у радіоелектроніці та пристроях автоматики.
Таким
чином, при
частоті
f
= 50 Гц,
кутова
частота
,
період змінного струму T
= 1/50 = 0,02 с
=
20 мс.
Доволі
часто по осі абсцис відкладається не
час t,
а фазний кут
;
при якому періоду T
відповідає
або
360°, а напівперіоду T/2
відповідає
або
180°.
На рис. 2.1 зображена синусоїда з початковою фазою, яка дорівнює нулю, тобто коли момент початку відліку часу або фазного кута співпадає з переходом струму через нульове значення (причому слід розглядати те нульове значення синусоїдної функції, коли відбувається перехід з від'ємної області в додатну).
Найчастіше виникає потреба розраховувати схеми і аналізувати синусоїдні напруги і струми, коли їх початкова фаза не дорівнює нулю. У загальному вигляді синусоїдний струм записується так:
(2.4)
де
—
початкова фаза струму, тобто значення
фазного кута при
t
= 0. На рис. 2.2 наведена
хвильова
діаграма струму, яка відповідає виразу
(2.4), коли
=
30°.
При цьому вертикальна вісь (вісь струму і) проходить через кут 30° і значення синусоїди в цей момент, тобто відрізок Ob на хвильовій діаграмі дорівнює половині амплітуди, оскільки sin 30° = 0,5.
Рис. 2.2
На рис. 2.2 показані кути, які відповідають початковим фазам. Відмітимо, що якщо початкова фаза більша 180°, то її беруть з мінусом. Так, наприклад, ψi= 330° дорівнює ψi = -30° і т.п.

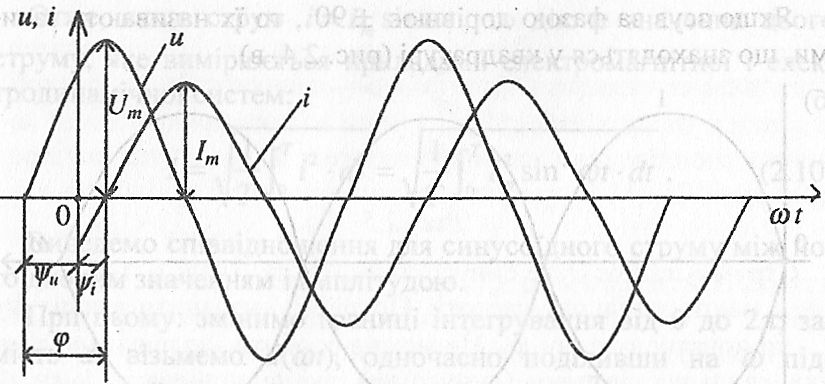

Часто виникає потреба аналізувати хвильові діаграми синусоїдних напруги і струму, їх початкові фази у загальному випадку неоднакові або кажуть, що струм і напруга не співпадають за фазою. На рис. 2.3 зображені напруга і струм однієї і тієї ж частоти, але зсунуті між собою за фазою.
(2.5)
(2.6)
Рис. 2.3
На
рис. 2.3
і за
формулами (2.5)
–
(2.6) взяті для
напруги
початкова фаза
>
0, а
для струму ψi<
0.
Зсувом
за
фазою між
напругою і струмом (або різницею фаз)
називають
(2.7)
Для
рис. 2.3
.
Відмітимо, що на рис. 2.3 напруга випереджає струм на кут . Якщо дві синусоїдні величини не мають зсуву за фазою (φ·= 0), то їх називають такими, що співпадають за фазою, або синфазними (рис. 2.4,а).
Рис. 2.4,а
Якщо дві синусоїдні величини зсунуті за фазою на кут ±πі, то вони знаходяться у протифазі (рис. 2.4,б).
Якщо зсув за фазою дорівнює +90 , то їх називають такими, що знаходяться у квадратурі (рис. 2.4,в).
Рис. 2.4,б,в
Теплова дія постійного струму
(2.8)
де R – опір; T – час.
Рівноцінне за тепловою дією значення синусоїдного струму називають діючим або ефективним значенням змінного струму. Це значення є середньоквадратичним, тобто
(2.9)
Отже,
якщо струм
,
то діюче значення цього
струму,
яке вимірюється приладами електромагнітної
і електродинамічної систем:
(2.10)

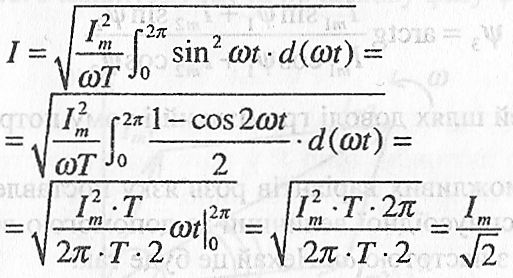

Виведемо співвідношення для синусоїдного струму між його діючим значенням та амплітудою.
При
цьому: змінимо границі інтегрування
від 0 до
2пі,
замість
dt
візьмемо
,
одночасно поділивши на
ω
підінтегральний
вираз; при інтегруванні
замінимо
на
;
врахуємо, що за повний період визначений
інтеграл від косинусоїди дорівнює нулю
і що
ω
= 2π/Т .
(2.11)
Таким
чином, діюче значення синусоїдного
струму менше від амплітуди в
раз.
Аналогічне співвідношення справедливе
для синусоїдних напруг, ЕРС, спаду
напруги.
