4. Редагування й копіювання поверху

   1. Редагування висоти поверху

Для того, щоб редагувати висоту поверху:

• відкрийте вікно Характеристики этажа за допомогою меню Этажи Характеристики этажа;

• у вікні діалогу, що відкрилося, задайте висоту поверху відповідно до бланка завдання (Рис. 20.).

20. Завдання висоти типового поверху

2. Копіювання поверху

Для того, щоб скопіювати поверх:

• відкрийте вікно Копирование этажа за допомогою меню Этажи Копирование этажа;

• у вікні діалогу, що відкрилося, задайте наступні параметри: з поверху №2 по поверх №6 Рис. 21.(відповідно до бланка завдання).

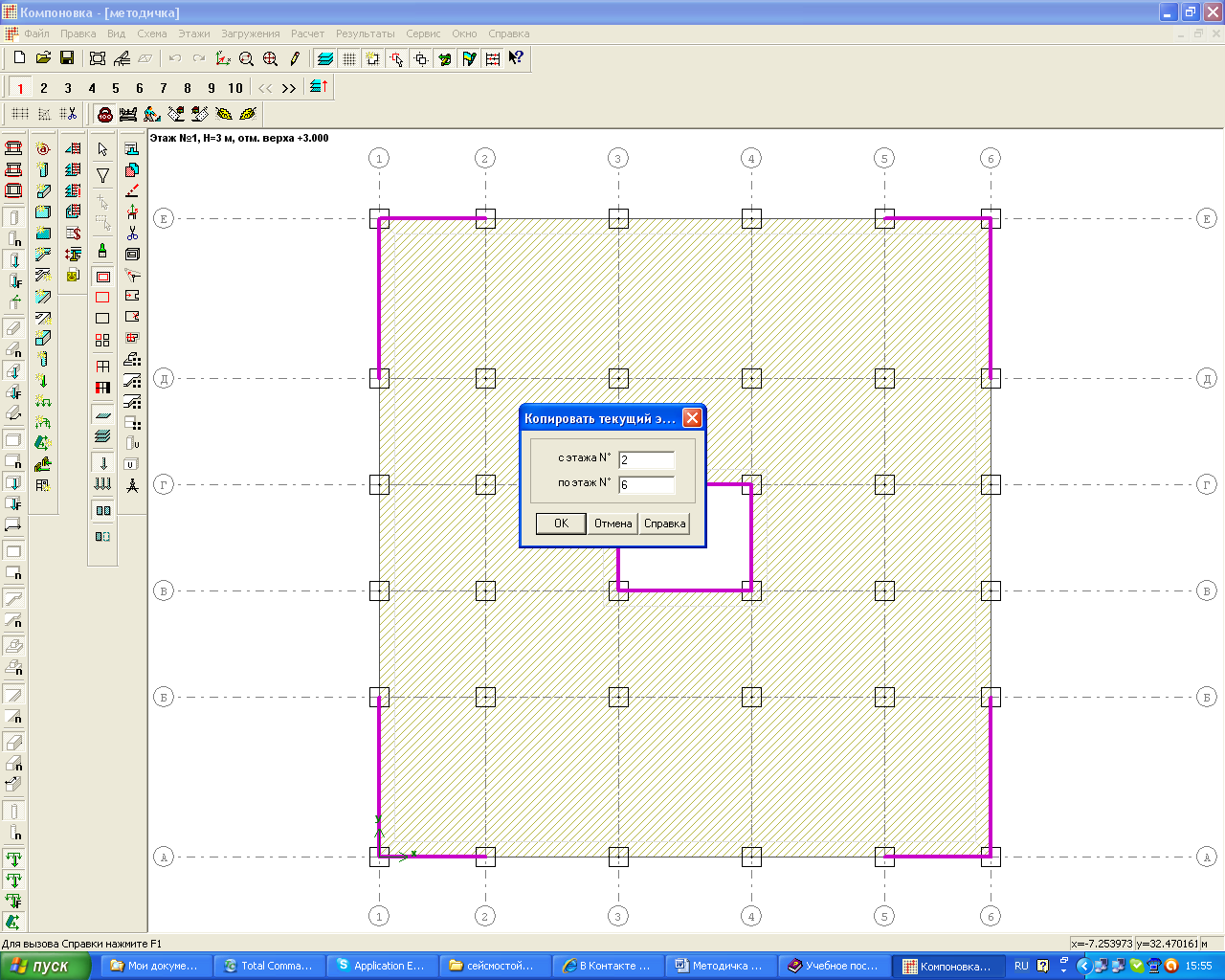

21. Копіювання першого поверху

5. Завдання сейсмічного впливу

Для того, щоб задати параметри сейсмічного впливу, на який буде проводитися розрахунок:

• відкрийте вікно Сейсмические и ветровые воздействия за допомогою меню Схема Добавить элементы Сейсмические и ветровые воздействия;

• у вікні діалогу, що відкрилося, установіть прапорець для опції сейсмика 1 і задайте напрямок 0 градусів;

• установіть прапорець для опції сейсмика 2 і задайте напрямок 90 градусів (Рис. 22.);

• зі списку нормативних документів виберіть ДБН (Рис. 22.);

• натисніть кнопку Параметри

• відповідно до бланка завдання задайте Бальность – 7; і Категорию грунта по сейсмічних властивостях – І;

• Задайте розрахункові коефіцієнти з таблиць ДБН:

- К₁ відповідно до таблиці Додаток 2.1. (у всіх завданнях приймається рівним 0.3).

- К₂ відповідно до таблиці Додаток 2.2. (у всіх завданнях приймається рівним 1).

- К_гр відповідно до таблиці Додаток 2.3. залежно від сейсмічності майданчика будівництва й категорії ґрунту (у даному прикладі для 7 балів і І-ї категорії ґрунту за сейсмічними властивостями К_гр дорівнює – 1.2 ).

- для версії програмного комплексу МОНОМАХ 4.0: Поправочний коефіцієнт визначається за формулою =1+0,06*(6-5)=1.06, де n - кількість поверхів у будинку. Максимальне значення k₃ для будинків из даною конструктивною схемою не повинні перевищувати 2,0 ;

• Натисніть ОК (Рис. 23.).

Примітка:

Для версій програмного комплексу МОНОМАХ 4.2, 4.5 замість поправочного коефіцієнту у меню Коэф. этажности (табл. 2.2) обираемо «Вычислять» (Рис. 24.).

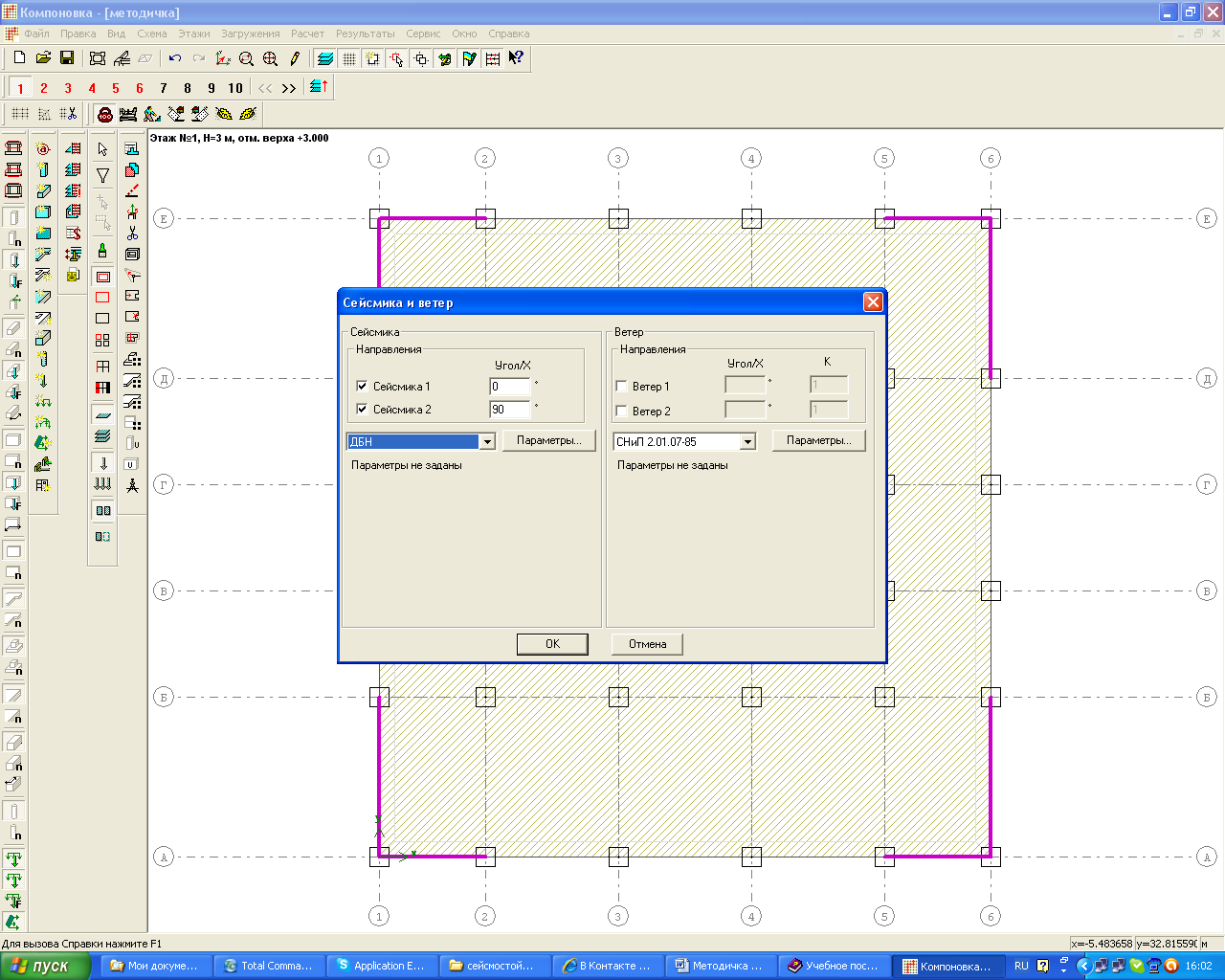

22. Завдання сейсмічного впливу

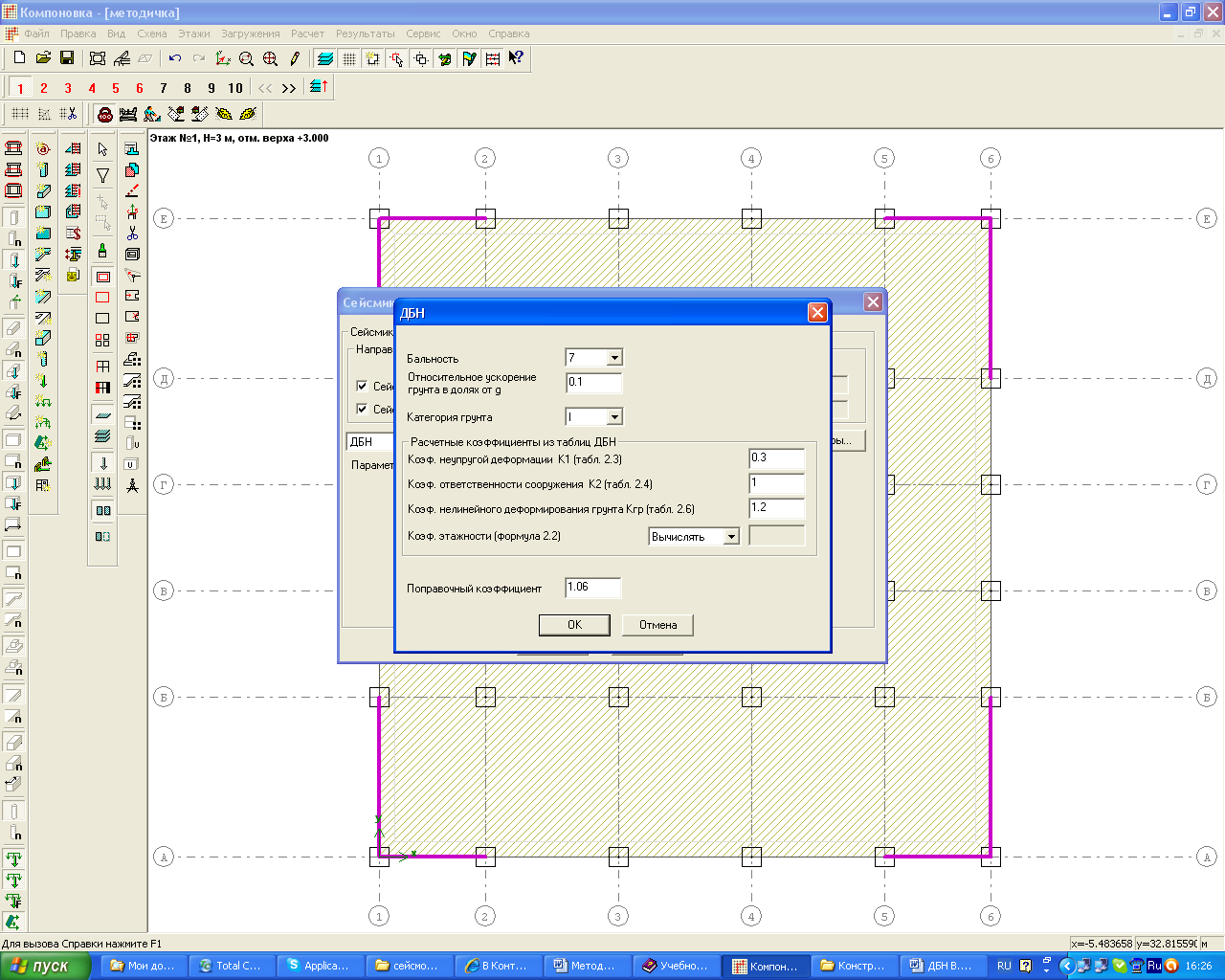

23. Завдання параметрів сейсмічного впливу

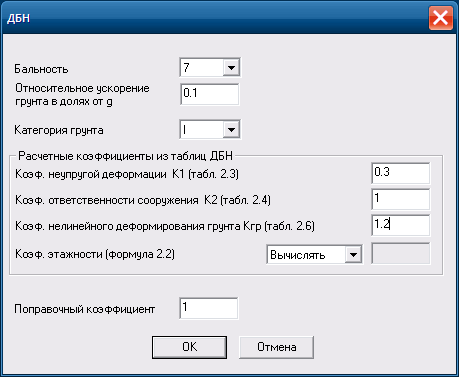

24. Завдання параметрів сейсмічного впливу для версій ПК МОНОМАХ 4.2, 4.5

6. Розрахунки будинку

Для того, щоб здійснити розрахунок будинку:

• Відкрийте вікно Расчет всего здания за допомогою меню Расчет Расчет всего здания (Рис. 25.);

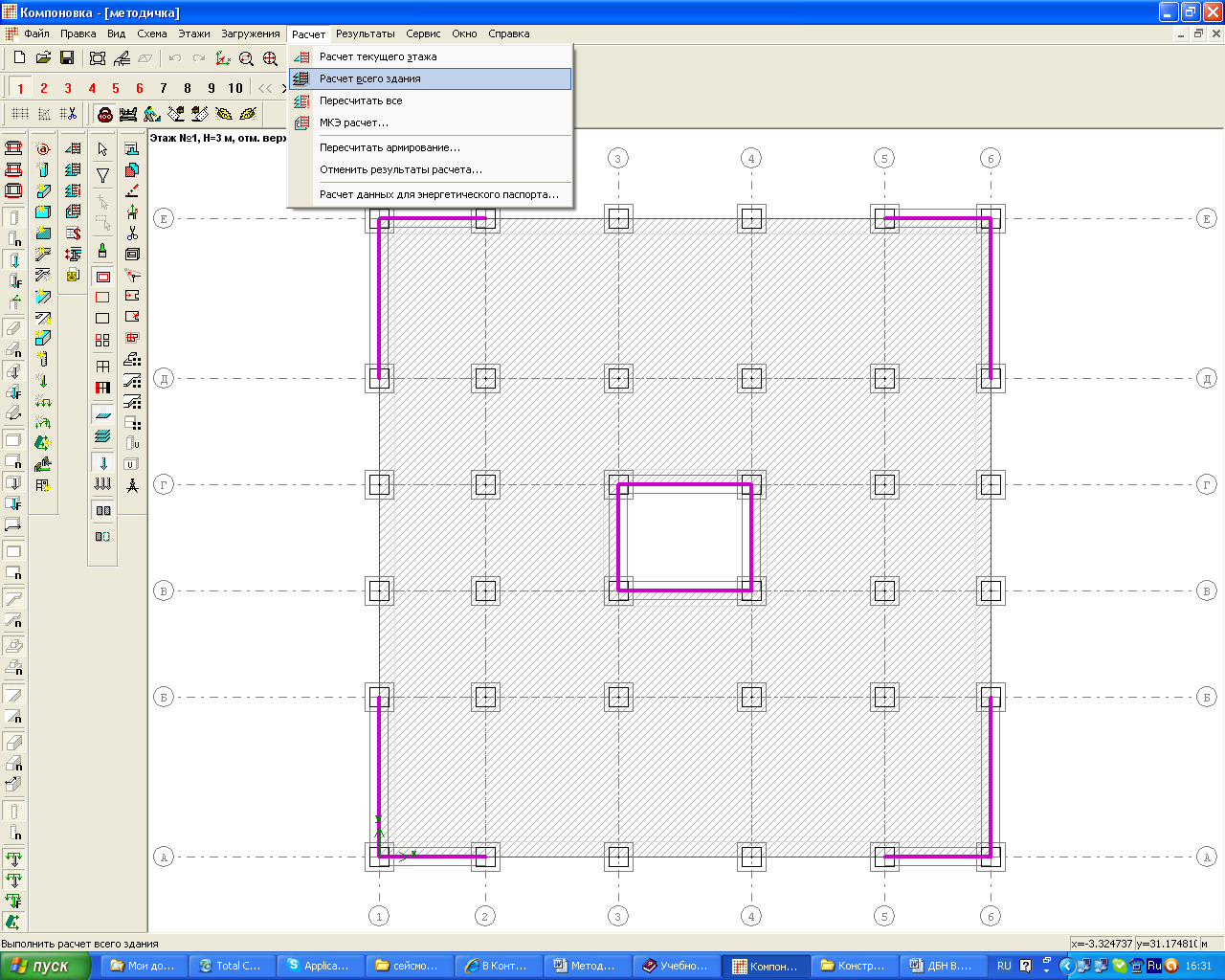

25. Розрахунок усього будинку

• відкрийте вікно МКЭ расчет за допомогою меню Расчет МКЭ расчет (Рис. 26.);

• у вікні, що відкрилося, задайте наступні параметри: Крок тріангуляції плит -1 м , крок тріангуляції стін -1 м ;

• установіть прапорці 4-х вузлові КЭ для плит і стін. (інші параметри без змін);

• Натисніть ОК

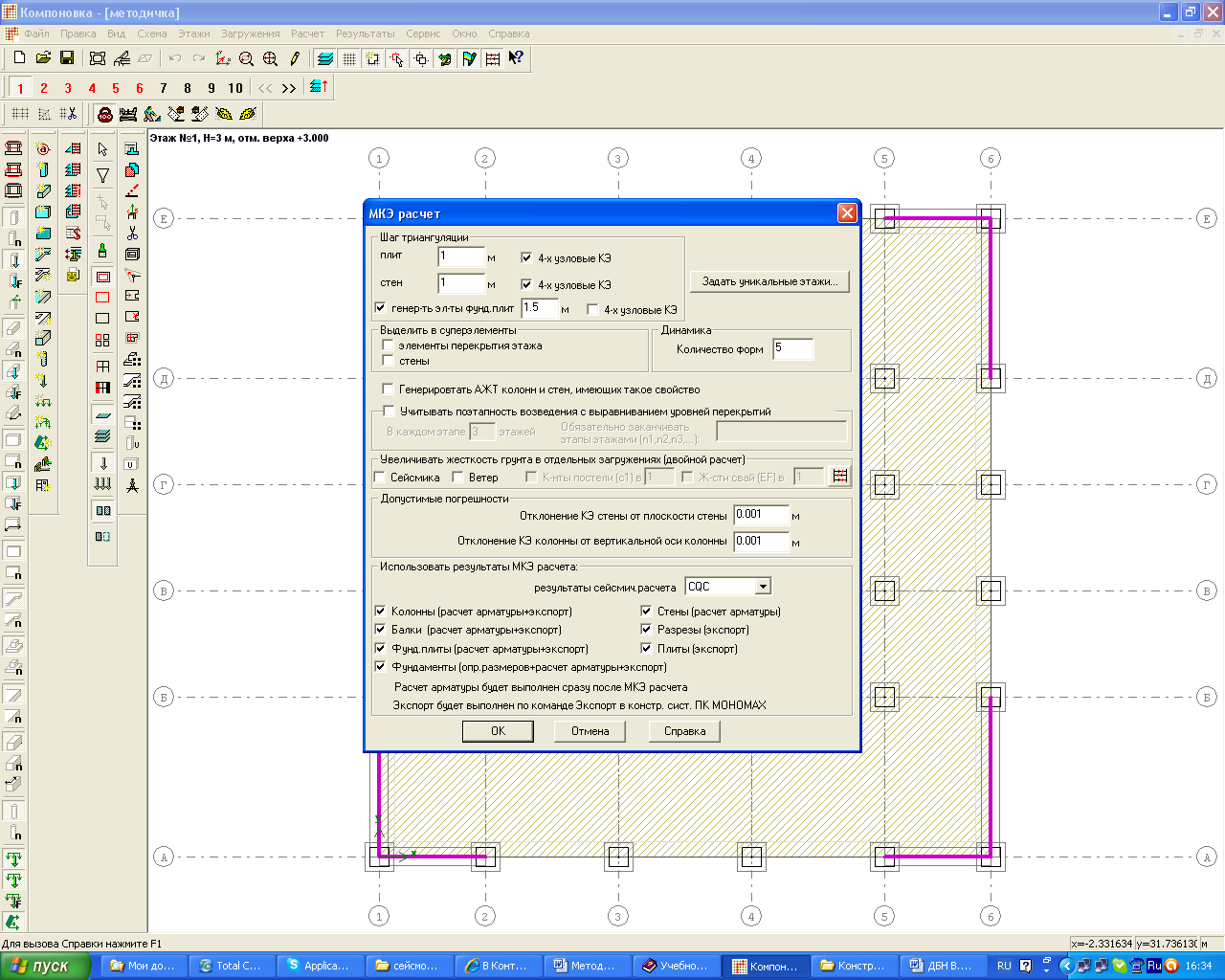

26. Завдання параметрів для МСЕ Розрахунків
