Цель работы: практически изучить приборы системы освещения и световой и звуковой сигнализации.
Порядок выполнения работы:
2.1 Пользуясь специальной литературой, плакатами, имеющимися узлами разобраться в особенностях устройства и работы фар головного света, передних и задних фонарей, реле, указателей поворотов, звуковых сигналов.
2.2 Изучить возможные неисправности приборов, перечисленных в п.2.1, способы определения, места регулировок.
3 Выполнение отчета:

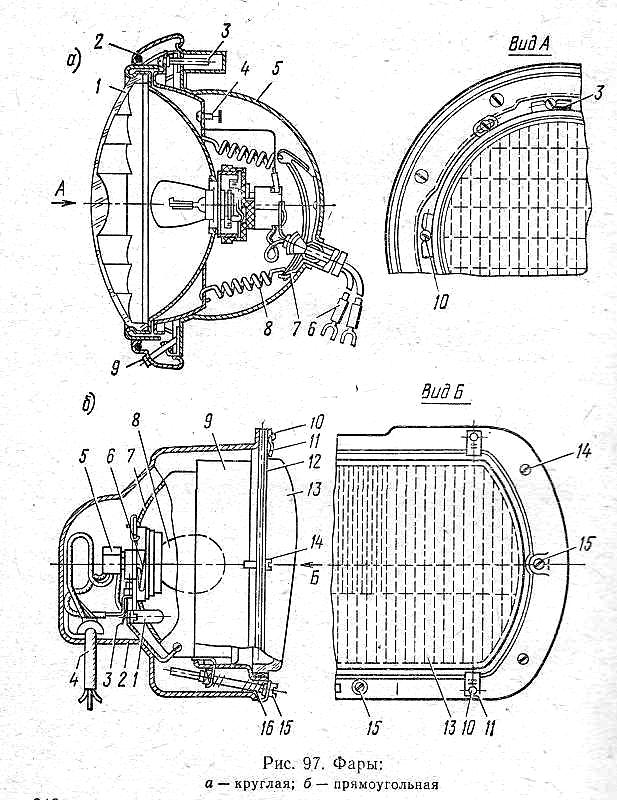

Описать устройство фар, используя позиции в тексте с рисунков.
Схематично изобразить реле РС-57 и описать его работу.
Описать работу безрупорного шумового звукового сигнала.
Лабораторная работа №21 Изучение электрооборудования автомобилей. Генераторные установки
1 Проверка обмотки возбуждения
2 Проверка обмотки статора и выпрямительного блока
Результаты проверки работы генератора
Таблица1- Параметры генератора Г-250
Проверяемые параметры |
|||
Напряжение U, В |
Максимальная сила тока, А |
Обороты ротора (расчетные) |
Мощность Р=U*I, Вт |
|
|
|
|
4 Схемы подключения генераторов с регуляторами напряжения:
а) с РН типа РР-350
б) с РН типа РР-132
в) с РН типа Я-112, Я-120
5 Схема проверки регулятора напряжения
Лабораторная работа №22 Изучение электрооборудования автомобилей. Системы зажигания
1 Проверка приборов системы зажигания
1.1 Результаты проверки прерывателя распределителя Р-4Д
- усилие на молоточке прерывателя
- зазор в контактах
- проверка на пробой ротора распределителя
- проверка на пробой крышки распределителя
1.2 Порядок проверки катушки зажигания и результаты проверки
1.3 Способы проверки конденсатора
1.4 Способы проверки добавочного сопротивления
1.5 Способ проверки транзисторного коммутатора ТК-102

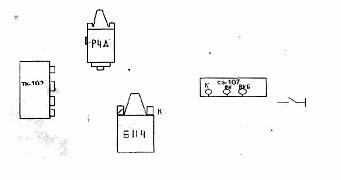

2 Схема подключения приборов контактно-транзисторной системы зажигания (на схеме указать клеммы и название приборов, дорисовать недостающие соединения проводами)

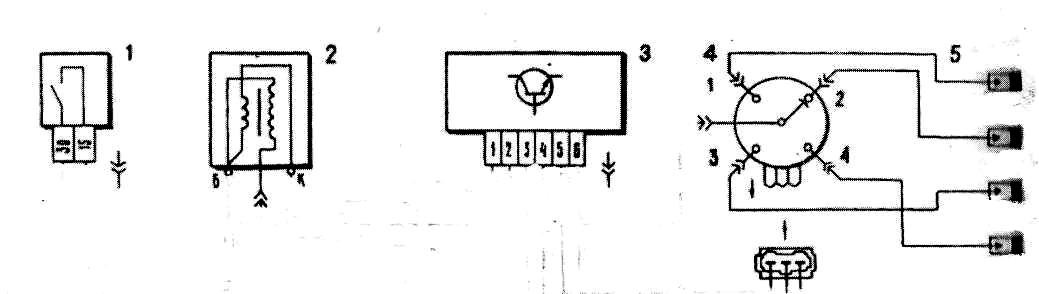

3 Схема подключения приборов бесконтактной системы зажигания автомобилей ВАЗ-2109
\
ЛАБОРАТОРНАЯ РАБОТА №23
Изучение электрооборудования автомобилей.
Аккумуляторные батареи. Электрические
стартеры
1 Результаты проверки аккумуляторной батареи
Аккумуляторы |
1 |
2 |
3 |
4 |
5 |
6 |
Плотность электролита, г/см3 |
|
|
|
|
|
|
Уровень электролита, мм |
|
|
|
|
|
|
Расчетная ЭДС, В |
|
|
|
|
|
|
Вывод о состоянии аккумуляторной батареи
2 Результаты испытания стартера
- Напряжение холостого хода
-Потребляемый ток при холостом ходе
-Напряжение при полном торможении
-Потребляемый ток при полном торможении
-Момент вращения при полном торможении
Выводы о состоянии стартера
Регулировочные данные для стартера СТ-130
ЛАБОРАТОРНАЯ РАБОТА№24
Изучение электрооборудования автомобилей.
Контрольно-измерительные приборы
1 Результаты проверки температурного датчика ТМ-100
Датчик |
Сопротивление датчика, Ом, при температуре, оС |
|||||||||
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
110 |
120 |
|
Контрольные значения |
– |
310– 420 |
– |
194 234 |
– |
124 144 |
– |
82 91 |
66– 74 |
54– 62 |
Результаты замера |
|
|
|
|
|
|
|
|
|
|
2 Результаты проверки указателя температуры с датчиком ТМ-100
Показания контрольного термометра 0С |
40 |
50 |
60 |
70 |
80 |
90 |
Показания проверяемого термометра |
|
|
|
|
|
|
Погрешность % |
|
|
|
|
|
|
Вывод о состоянии датчика и указателя
3 Результаты проверки датчика давления масла _______
Датчик |
Сопротивление датчика, Ом, при давлении, кгс/см2 |
||||
0 |
5 |
6 |
8 |
10 |
|
Контрольные значения проверяемого датчика |
|
|
|
|
|
Результаты замера |
|
|
|
|
|
Погрешность, % |
|
|
|
|
|
Вывод о состоянии датчика
4 Результаты проверки датчика уровня топлива
Датчик |
Сопротивление датчика, Ом, при положении рычага |
Угол поворота рычага |
|||
0 |
1/2 |
Полный бак |
Полное сопротивление |
||
Контрольные значения проверяемого датчика |
|
|
|
|
|
Результаты замера |
|
|
|
|
|
Погрешность, % |
|
|
|
|
|
Вывод о состоянии датчика
