2. Индивидуальное задание на практику
VTULKA D=28
N10G27T1.1M6
GX60
Z20
M3S600
G120X48F2M8
X-2F.4
Z1
X43F3
Z-10F.4
X45
Z1F2
X40F1
Z-10F.4
X42
Z1F3
X37F1
Z-10F.4
X39
Z1F3
X34F1
Z-10F.4
X36
Z1F3
X29F1
Z-10F.4
X36
Z1F3
X24.5F1
Z-2X28F.25
Z-10.015F.4
X41
Z-11.3X44.2F.25
Z-23F.45
X48F3
GZ100M9M5
G79XZ
M30
3. Инструкция по охране труда при работе на токарном станке:
При закреплении детали в кулачковом патроне, следует захватывать деталь кулачками на возможно большую величину.
В кулачковом патроне без подпора центром задней бабки, можно закрепить только короткие детали; в других случаях пользоваться задней бабкой.
При работе в центрах детали длинной равной 12 диаметров и более, а так же при скоростном и силовом резании детали применять дополнительные опоры ( люнет).
При обработки деталей в центрах, проверять закреплена ли задняя бабка, и после установки изделия смазать центр.
С большими скоростями применять вращающиеся центра.
Запрещается работать со сработанными и забитыми центрами.
Во избежание травмы из-за инструментов, необходимо:
Включить вращение шпинделя, затем подводим резец к заготовке и плавно врезаемся в неё, и после этого включаем механическую подачу (продольная и поперечная подача.)
Перед остановкой станка, сначала выключаем подачу, отводим режущий инструмент от детали, а потом выключаем вращение шпинделя.
Следите за правильной установкой резца и не подкладывайте под него разные куски металла, пользоваться подкладками равные площади резца.
Резец следует зажимать с минимально возможным вылетом.
Работа должна проходить в спец одежде.
После закрепления детали в патроне вынуть торцовый ключ.
На передней бабке не должно лежать вообще ничего.
Не тормозить вращение шпинделя руками или торцовым ключом.
Запрещается работа в перчатках.
В момент точения, от станка не отходить, не облокачиваться на станок
4. Типы станков, применяемые в машиностроении, их назначение.
В зависимости от характера производимых на них работ и применяемых режущих инструментов станки подразделяют (классифицируют) на группы. По классификации, предложенной Московским экспериментальным научно-исследовательским институтом металлорежущих станков (ЭНИМС) все станки серийного производства подразделялись на 11 групп. Каждая из этих групп станков в свою очередь разбивается на десять разновидностей (типов) 0—10 по следующим основным признакам:
а) технологическим особенностям станка (обдирочный, чистовой);
б) степени автоматизации;
в) числу важнейших рабочих органов (или инструментов) и их расположению и др. Каждый тип имеет 10 типоразмеров.
Группы металлорежущих станков:
Первая группа - токарные станки в эту группу входят станки, которые предназначены для обработки поверхностей вращения. При обработке на станках данной группы движение резания идет за счет вращения обрабатываемой детали.
токарный станок иж 250
Вторая группа - сверлильные и расточные станки. Основное назначение станков данной группы - обработка круглых отверстий детали. Движение резания идет от вращения инструмента станка. В некоторых типах станков данной группы движение придается за счет перемещения стола с закрепленной деталью.
Третья группа - шлифовальные станки . В этой группе станков обработка выполняется при помощи абразивных шлифовальных кругов.
Станок шлифовальный ТШ-4, ТШ-4.10.
Четвертая группа - фрезерные станки . В этой группе станков обработка (резание) выполняется при помощи фрез.
фрезерный станок 6р12
Пятая группа - строгальные станки . В данную группу станков входят станки, у которых общим признаком является использование в качестве движения резания прямолинейного возвратно-поступательного движения резца или обрабатываемой детали.

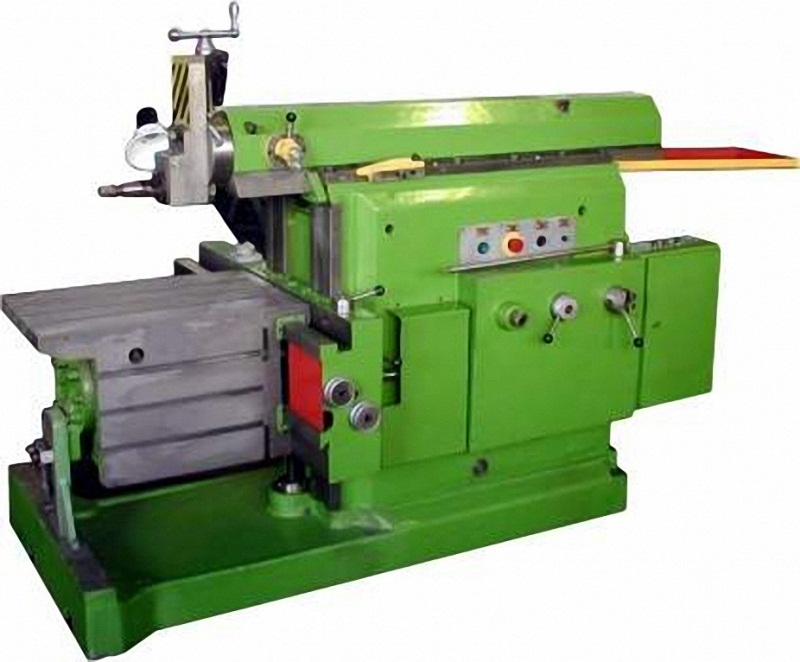

поперечно-строгальный станок мод. 7307 ТД.
Шестая группа - протяжные станки . В данную группу входят станки, использующие в качестве режущего инструмента протяжки.

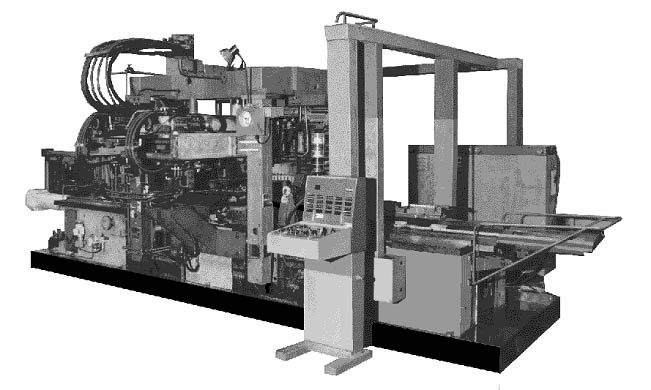

Протяжные станки МП2-1763, МП2-1877
Седьмая группа - полировальные и доводочные станки. Объединяющей фактор данной группы - абразивный режущий инструмент: абразивные ленты, порошки, пасты, абразивные бруски.
Восьмая группа - зубообрабатывающие станки. Данная группа станков предназначена для обработки зубьев колес, сюда так же включаются зубошлифовальные станки.
Зубообрабатывающий станок c ЧПУ.
Девятая группа – Разные.
Станки с программным управлением (ПУ):
Станки с программным управлением (ПУ) могут быть с системами циклового программного управления (ЦПУ) или с системами числового программного управления (ЧПУ). В отдельную группу выделены станки с цифровой индикацией и преднабором координат. В станках с ЦПУ (они имеют индекс Ц в обозначении модели) в программоноситель вводят только технологическую информацию, а размерная настройка обеспечивается на станке упорами. В станках с ЧПУ (индексы Ф2, ФЗ, Ф4) управление осуществляется от программоносителя, в который в закодированном виде занесена и технологическая, и размерная информация. Станки с цифровой индикацией и преднабором координат (индекс Ф1) имеют электронное устройство, которому задаются координаты точек обрабатываемой поверхности, и крестовый стол выводится в требуемую позицию. У крестового стола имеется датчик обратной связи, на пульте высвечивается каждое мгновенное положение стола (цифровая индикация). В этих станках (чаще всего расточных) применяют обычно или преднабор координат, или цифровую индикацию. Для общей оценки качества станка пользуются системой технико-экономических показателей. К числу важнейших показателей, определяющих совершенство конструкции станка по сравнению с другими станками аналогичного назначения, относятся: производительность, точность обработки, степень автоматизации, технологичность, металлоемкость, занимаемая площадь, стоимость.
