- •Содержание
- •Глава 1. Понятие о размерных цепях 9
- •Глава 2. Размерный анализ в технологии сборки 63
- •Глава 3. Размерный анализ при проектировании
- •Глава 4. Размерный анализ точности изготовления
- •Глава 5. Размерный анализ сборочных единиц
- •Глава 6. Размерные цепи станочной технологической
- •Глава 7. Особенности замены размеров 267
- •Глава 8. Способы нанесения размеров на чертежах 283
- •Глава 9. Сложение и вычитание в расчетах
- •Глава 10. Размерный анализ и расчет технологических
- •Предисловие
- •Глава 1 понятие о размерных цепях
- •Назначение размерных цепей и решаемые инженерные задачи
- •1.2. Термины и определения
- •1 Измерительный инструмент; 2 деталь (в и с действительные поверхности детали)
- •1.3. Постановка задачи и построение размерных цепей
- •1.3.1. Нахождение замыкающего звена и его параметров
- •1.3.2. Выявление составляющих звеньев
- •1.4. Виды связей размерных цепей
- •1.5. Задачи, решаемые при расчете размерных цепей
- •1.6. Методы расчета размерных цепей
- •1.6.1. Метод max-min
- •1.6.2. Теоретико-вероятностный метод
- •1.7. Способы решения проектной задачи
- •1.8. Передаточное отношение составляющих звеньев
- •1.9. Примеры решения проектной задачи способом одинакового квалитета
- •1.9.1. Расчет методом max-min
- •1.9.2. Расчет теоретико-вероятностным методом
- •1.10. Примеры решения параллельно связанных размерных цепей
- •1.11. Пример расчета размерных цепей по определению допусков на операционные размеры
- •Цепи а, в, с и d: а – размеры детали по чертежу; б, в, г – маршрут обработки
- •Глава 2 размерный анализ в технологии сборки
- •2.1. Метод полной взаимозаменяемости
- •2.2. Метод неполной взаимозаменяемости
- •2.3. Метод групповой взаимозаменяемости
- •2.4. Метод регулирования компенсатором
- •2.5. Метод пригонки
- •2.6. Выбор метода сборки
- •2.7. Этапы и алгоритмы решения размерных цепей
- •2.8. Сравнение методов сборки. Примеры
- •2.8.1. Метод полной взаимозаменяемости
- •2.8.2. Метод неполной взаимозаменяемости
- •2.8.3. Метод групповой взаимозаменяемости
- •Производственный допуск замыкающего звена
- •2.8.4. Метод пригонки
- •2.8.5. Метод регулирования компенсатором
- •II ступень ;
- •III ступень ;
- •IV ступень .
- •2.9. Пример расчета размерной цепи вертикально-фрезерного станка [22]
- •Глава 3
- •3.2. Приспособление для базирования и размерной настройки при фрезеровании шпоночного паза
- •При фрезеровании шпоночного паза
- •Глава 4
- •Размерный анализ точности изготовления
- •И сборки элементов инструментальных систем
- •Для многоцелевых станков
- •4.1. Общие положения
- •Для инструментального блока (см. Рис. 4.2) уравнение (4.1) можно записать в следующем виде:
- •4.2. Пример расчета размерной цепи инструментального блока, установленного в шпинделе
- •4.2.1. Расчет размерной цепи методом max-min
- •Глава 5 размерный анализ сборочных единиц редукторов
- •5.1. Радиальный зазор и осевая игра в подшипниках
- •5.2. Размерные цепи цилиндрического редуктора
- •5.2.1. Решаемые задачи, исходные звенья и размерные цепи
- •5.2.2. Пример расчёта размерных цепей вала колеса редуктора
- •Расчёт задания. Определим с помощью номограммы (см. Прил. 6) осевую игру подшипника, которая является замыкающим звеном размерной цепи н (рис. 5.8).
- •5.3. Размерные цепи конического одноступенчатого редуктора
- •5.3.1. Решаемые задачи, исходные звенья и размерные цепи
- •5.3.2. Пример расчёта размерных цепей вала шестерни
- •5.3.3. Пример расчета размерных цепей вала колеса
- •5.4. Размерные цепи червячного редуктора
- •5.4.1. Решаемые задачи, исходные звенья и размерные цепи
- •5.4.2. Пример расчета размерных цепей червячного редуктора
- •Глава 6 размерные цепи станочной технологической системы
- •6.1. Токарная технологическая система
- •6.1.1. Размерные цепи настройки токарного станка с чпу
- •6.1.2. Замыкающее звено при наружной обточке и расточке
- •6.1.3. Наладочный размер при подрезке торца
- •6.2. Размерная цепь сверлильно-фрезерно-расточных станков с чпу
- •6.3. Особенности и методы достижения точности замыкающего звена
- •6.3.1. Метод полной взаимозаменяемости
- •6.3.2. Метод размерной настройки инструмента вне станка
- •6.3.3. Метод настройки станка по результатам измерения
- •6.3.4. Метод размерной настройки станка по результатам
- •6.4. Регулирование положения режущих кромок инструмента
- •6.5. Особенности и средства размерной настройки инструмента вне станка
- •6.5.1. Приспособления для настройки инструмента
- •6.5.2. Приборы для размерной настройки инструмента
- •Глава 7 особенности замены размеров
- •7.1. Технологические размеры
- •7.2.1. Станочный размер Сm
- •С учётом базирования заготовки на станке (начало): с – размер по чертежу; е – погрешность базирования детали; Сm – станочный размер
- •С учётом базирования заготовки на станке (окончание): с – размер по чертежу;
- •7.2.2. Размер по упору Сb
- •7.2.3. Инструментальный размер
- •7.3. Замена размеров
- •F2 и f3 с технологическими (станочными) размерами и
- •Для рассматриваемого случая можно записать следующее уравнение размерной цепи:
- •7.4. Условия замены размеров
- •7.5. Взаимосвязь допусков размеров и допусков расположения
- •Глава 8 способы нанесения размеров на чертежах
- •8.1. Требования к расстановке размеров на чертежах
- •И отверстия
- •Размеров на чертеже детали при наличии чистовых и черновых поверхностей
- •8.2. Способы простановки размеров
- •8.3. Простановка размеров на вертежах деталей, обрабатываемых на станках типа «обрабатывающий центр»
- •Глава 9 Сложение и вычитание в расчетах размерных цепей
- •9.1. Расчет размерных цепей методом max-min
- •9.2. Анализ исполнительных размеров деталей шпоночного соединения
- •9.3. Анализ размеров шпоночного вала с учетом припуска на обработку по цилиндрической поверхности
- •9.4. Расчет технологических размеров и припуска на обработку
- •9.5. Замена размеров на чертежах деталей
- •9.6. Определение размеров детали на сборочном чертеже
- •Глава 10 размерный анализ и расчет технологических разМеРов
- •10.1. Погрешность технологического размера
- •10.2. Условия расчета технологического размера
- •10.3. Отклонение на технологический размер
- •10.4. Допуск на технологический размер
- •10.5. Пример расчета технологических размеров
- •Приложение 1
- •Приложение 4 замена размеров на чертежах
- •Приложение 10 значения коэффициента , биения 2е и перекоса е инструмента в расчетах точности деталей инструментальных блоков для многоцелевых станков [14, 18]
- •Список литературы
- •Розмірний аналіз при проектуванні, виготовленні й складанні
- •61002, Харків, вул. Фрунзе, 21
- •61002, Харків, вул. Фрунзе, 21
Приложение 1
ТАБЛИЦЫ ПО ВЫБОРУ РАСЧЕТНЫХ ПАРАМЕТРОВ
Таблица П1.1 – Выбор единиц документов [6]
Интервалы диаметров, мм |
До 3 |
Свыше 3 до 6 |
Свыше 6 до 10 |
Свыше 10 до 18 |
Свыше 18 до 30 |
Свыше 30 до 50 |
Свыше 50 до 80 |
Свыше 80 до 120 |
Свыше 120 до 180 |
Свыше 180 до 250 |
Свыше 250 до 315 |
Свыше 315 до 400 |
Свыше 400 до 500 |
i |
0,55 |
0,73 |
0,90 |
1,08 |
1,31 |
1,56 |
1,86 |
2,17 |
2,52 |
2,89 |
3,22 |
3,54 |
3,89 |
|
0,30 |
0,53 |
0,81 |
1,17 |
1,72 |
2,43 |
3,46 |
4,70 |
6,35 |
8,35 |
10,57 |
12,53 |
15,17 |
Таблица П1.2 – Выбор квалитета по количеству единиц допусков [47]
Числовой индекс квалитета |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
Обозначение допуска |
JT6 |
JT7 |
JT8 |
JT9 |
JT10 |
JT11 |
JT12 |
JT13 |
JT14 |
JT15 |
JT16 |
Число единиц допуска |
10 |
16 |
25 |
40 |
64 |
100 |
160 |
250 |
400 |
640 |
1000 |
Таблица П1.3 – Выбор допусков по заданному квалитету и номинальному размеру [47]
Интервалы номинальных размеров, мм |
Числовые индексы квалитетов |
|||||||||||
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
||
Свыше–до |
допуск, мкм |
|||||||||||
3 |
6 |
10 |
14 |
25 |
40 |
60 |
100 |
140 |
250 |
400 |
600 |
|
3 |
6 |
8 |
12 |
18 |
30 |
48 |
75 |
120 |
180 |
300 |
480 |
750 |
6 |
10 |
9 |
15 |
22 |
36 |
58 |
90 |
150 |
220 |
360 |
580 |
900 |
10 |
18 |
11 |
18 |
27 |
43 |
70 |
110 |
180 |
270 |
430 |
700 |
1100 |
18 |
30 |
13 |
21 |
33 |
52 |
84 |
130 |
210 |
330 |
520 |
840 |
1300 |
30 |
50 |
16 |
25 |
39 |
62 |
100 |
160 |
250 |
390 |
620 |
1000 |
1600 |
50 |
80 |
19 |
30 |
46 |
74 |
120 |
190 |
300 |
460 |
740 |
1200 |
1900 |
80 |
120 |
22 |
35 |
54 |
87 |
140 |
220 |
350 |
540 |
870 |
1400 |
2200 |
120 |
180 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
2500 |
180 |
250 |
29 |
46 |
72 |
115 |
185 |
290 |
460 |
720 |
1150 |
1850 |
2900 |
250 |
315 |
32 |
52 |
81 |
130 |
210 |
320 |
520 |
810 |
1300 |
2100 |
3200 |
515 |
400 |
36 |
57 |
89 |
140 |
230 |
360 |
570 |
890 |
1400 |
2300 |
3600 |
400 |
500 |
40 |
63 |
97 |
155 |
250 |
400 |
630 |
970 |
1550 |
2500 |
4000 |
Таблица
П1.4 – Значение коэффициента
при нормальном распределении
размеров замыкающего звена при различных
процентах риска Р [8,29]
Р, % |
0,01 |
0,05 |
0,1 |
2,7 |
0,5 |
1,0 |
2,0 |
3,0 |
5,0 |
10,0 |
32,0 |
|
3,89 |
3,48 |
3,29 |
3,00 |
2,81 |
2,57 |
2,32 |
2,17 |
1,96 |
1,65 |
1,00 |
Таблица П1.6 – Значения коэффициентов и [8]
Категории размеров |
|
|
Охватывающие |
(+0,25)(–0,25) |
0,37–0,47 |
Охватываемые |
(+0,3)(–0,2) |
0,33–0,47 |
Ступенчатые (уступы) |
(+0,2)(–0,2) |
0,37–0,47 |
Примечания:
1. Значения рекомендуется принимать для охватывающих размеров отрицательные, для охватываемых – положительные, для ступенчатых – равные нулю.
2.
Значения
рекомендуется принимать при меньших
значениях допусков
ближе к верхнему пределу, а при расширенных
допусках – ближе к нижнему пределу.
3. При предварительных расчетах коэффициенты принимаются:
,
если при расчете ничего не известно о характере кривой рассеяния размеров детали (для изделий мелкосерийного и индивидуального производств);
,
если предполагается, что рассеяние размеров близко к закону треугольника;
,
если предполагается, что кривая рассеяния будет иметь нормальный характер (для изделий крупносерийного и массового производств).
4. При производственных расчетах фактические значения и определяются экспериментально по результатам анализа точности технологических процессов.
5.
Методика определения оценок
,
,
а также
,
приведена в ГОСТ 19416-74.
Таблица П1.7 – Предельные отклонения межосевого расстояния зубчатых передач [40]
Вид сопряжения |
Значения
|
|||||
до 80 |
свыше 80 до 125 |
свыше 125 до 180 |
свыше 180 до 250 |
свыше 250 до 315 |
свыше 315 до 400 |
|
D |
22 |
28 |
30 |
35 |
40 |
45 |
C |
35 |
45 |
50 |
55 |
60 |
70 |
B |
60 |
70 |
80 |
90 |
100 |
110 |
A |
100 |
110 |
120 |
140 |
160 |
180 |
Таблица П1.8 –
Допуски параллельности
и перекоса
осей
вращения валов зубчатых передач
[40]
Степень точности |
Ширина зубчатого колеса, мм |
Допуски параллельности, мкм |
Степень точности |
Ширина зубчатого колеса, мм |
Допуски параллельности, мкм |
||
|
|
|
|
||||
6 |
до 40 свыше 40 до 100 |
9 |
4,5 |
8 |
до 40 свыше 40 до 100 |
18 |
9 |
12 |
6,3 |
25 |
12 |
||||
7 |
до 40 свыше 40 до 100 |
11 |
5,6 |
9 |
до 40 свыше 40 до 100 |
28 |
14 |
16 |
8,0 |
40 |
20 |
Таблица П1.9 –
Предельные осевые смещения
зубчатого венца конической и гипоидной
передачи [41]
Степень точности |
Средний нормальный модуль, мм |
Значение
|
||||||||
свыше 50 до 100 |
свыше 100 до 200 |
свыше 200 до 400 |
||||||||
120 |
20145 |
1>45 |
120 |
20145 |
1>45 |
120 |
20145 |
1>45 |
||
7 |
От 1 до 3,5 |
67 |
56 |
24 |
150 |
130 |
53 |
340 |
280 |
120 |
Свыше 3,5 до 6,3 |
38 |
32 |
13 |
80 |
71 |
30 |
180 |
150 |
63 |
|
Свыше 6,3 до 10 |
24 |
21 |
8,5 |
53 |
45 |
19 |
120 |
100 |
40 |
|
8 |
От 1 до 3,5 |
95 |
80 |
34 |
200 |
180 |
75 |
480 |
400 |
170 |
Свыше 3,5 до 6,3 |
53 |
45 |
17 |
120 |
100 |
40 |
250 |
210 |
90 |
|
Свыше 6,3 до 10 |
34 |
30 |
12 |
75 |
63 |
26 |
170 |
140 |
160 |
|
9 |
От 1 до 3,5 |
140 |
120 |
48 |
300 |
260 |
105 |
670 |
560 |
240 |
Свыше 3,5 до 6,3 |
75 |
63 |
26 |
160 |
140 |
60 |
360 |
300 |
130 |
|
Свыше 6,3 до 10 |
50 |
42 |
17 |
105 |
90 |
38 |
240 |
200 |
85 |
|
10 |
От 1 до 3,5 |
190 |
160 |
67 |
420 |
360 |
150 |
950 |
800 |
340 |
Свыше 3,5 до 6,3 |
105 |
90 |
38 |
240 |
190 |
80 |
500 |
420 |
180 |
|
Свыше 6,3 до 10 |
71 |
60 |
24 |
150 |
130 |
53 |
320 |
280 |
120 |
Таблица
П1.10 – Предельные отклонения
межосевого угла конической и
гипоидной зубчатой передачи [41]
Вид сопряжения |
Значение
конуса зубчатого колеса |
||||||||
свыше 50 до 100 |
свыше 100 до 200 |
свыше 200 до 400 |
|||||||
115 |
15125 |
1>15 |
115 |
15125 |
1>15 |
115 |
15125 |
1>15 |
|
D |
16 |
19 |
22 |
19 |
26 |
32 |
22 |
36 |
40 |
C |
26 |
30 |
32 |
30 |
45 |
50 |
32 |
56 |
63 |
B |
42 |
5 |
60 |
50 |
71 |
80 |
60 |
90 |
100 |
A |
63 |
80 |
95 |
80 |
110 |
125 |
95 |
140 |
160 |
Таблица П1.11 –
Предельные отклонения
межосевого расстояния конической и
гипоидной зубчатой передачи [41]
Степень точности |
Значение
|
||
свыше 50 до 100 |
свыше 100 до 200 |
свыше 200 до 400 |
|
7 |
20 |
25 |
30 |
8 |
30 |
36 |
45 |
9 |
45 |
55 |
75 |
10 |
75 |
90 |
120 |
Таблица П1.12 – Отклонения межосевого угла червячной передачи [43]
Ширина зубчатого венца червячного колеса, мм |
Норма
контакта
|
||
8 |
9 |
10 |
|
От 63 |
16 |
22 |
28 |
Свыше 63 до 100 |
22 |
28 |
36 |
Свыше 100 до 160 |
30 |
40 |
50 |
Таблица П1.13 –
Отклонения
межосевого расстояния и смещения
средней плоскости венца червячной
передачи [43]
Степень точности |
Значение (числитель) и (знаменатель), мкм,
при
межосевом расстоянии
|
||||
свыше 80 до 120 |
свыше 120 до 180 |
свыше 180 до 250 |
свыше 250 до 315 |
свыше 315 до 400 |
|
8 |
80/63 |
90/71 |
105/80 |
110/90 |
125/100 |
9 |
130/100 |
150/110 |
160/130 |
180/140 |
200/150 |
10 |
200/130 |
220/180 |
260/200 |
280/200 |
300/240 |
Таблица П1.14 – Радиальные зазоры в радиальных однорядных шариковых подшипниках [2]
Диаметр отверстия d, мм |
Радиальный зазор для рядов, мкм |
|||||||||
Дополнительного 6-го |
Основного |
Дополнительных |
Контрольная нагрузка, кГс |
|||||||
7-го |
8-го |
|||||||||
свыше |
до |
min |
max |
min |
max |
min |
max |
min |
max |
|
– |
2,5 |
3 |
10 |
5 |
16 |
11 |
25 |
– |
– |
0,4 |
2,5 |
10 |
2 |
||||||||
10 |
18 |
5 |
14 |
8 |
22 |
16 |
30 |
23 |
38 |
5 |
18 |
24 |
15 |
10 |
24 |
18 |
33 |
25 |
41 |
||
24 |
30 |
16 |
28 |
46 |
||||||
30 |
40 |
12 |
26 |
21 |
39 |
33 |
51 |
10 |
||
40 |
50 |
29 |
24 |
42 |
35 |
56 |
||||
50 |
65 |
8 |
20 |
13 |
33 |
28 |
48 |
43 |
66 |
|
65 |
80 |
14 |
34 |
29 |
55 |
51 |
86 |
|||
80 |
100 |
23 |
16 |
40 |
34 |
62 |
58 |
89 |
||
100 |
120 |
25 |
20 |
46 |
41 |
71 |
56 |
102 |
15 |
|
120 |
140 |
28 |
23 |
53 |
16 |
86 |
76 |
119 |
||
140 |
160 |
58 |
51 |
96 |
86 |
135 |
||||
160 |
180 |
30 |
24 |
65 |
57 |
106 |
96 |
152 |
||
180 |
200 |
35 |
29 |
75 |
67 |
121 |
112 |
168 |
||
200 |
225 |
33 |
83 |
75 |
130 |
120 |
180 |
|||
225 |
250 |
40 |
35 |
90 |
85 |
145 |
135 |
200 |
||
250 |
280 |
40 |
100 |
95 |
160 |
150 |
220 |
|||
280 |
315 |
10 |
|
45 |
105 |
100 |
165 |
160 |
230 |
|
315 |
355 |
|
50 |
115 |
105 |
175 |
170 |
245 |
||
355 |
400 |
|
55 |
125 |
110 |
185 |
180 |
260 |
Таблица П1.15 – Рекомендуемая осевая игра для радиально-упорных однорядных шариковых подшипников [2]
Диаметр отверстия подшипника d, мм |
Допускаемые пределы осевой игры, мкм, при угле контакта |
Примерное расстояние между подшипниками при установке по схеме (см. прил. 6) |
||||||
|
|
|||||||
Ряд 1 |
Ряд 2 |
Ряд 1 |
||||||
свыше |
до |
min |
max |
min |
max |
min |
max |
|
– |
30 |
20 |
40 |
30 |
50 |
10 |
20 |
8d |
30 |
50 |
30 |
50 |
40 |
70 |
15 |
30 |
7d |
50 |
80 |
40 |
70 |
50 |
100 |
20 |
40 |
6d |
80 |
120 |
50 |
100 |
60 |
150 |
30 |
50 |
5d |
120 |
180 |
80 |
150 |
100 |
200 |
40 |
70 |
4d |
180 |
260 |
120 |
200 |
150 |
250 |
50 |
100 |
(23)d |
Таблица П1.16 – Рекомендуемая осевая игра для конических однорядных роликовых подшипников [2]
Диаметр отверстия подшипника d, мм |
Допускаемые пределы осевой игры, мкм, при угле контакта |
Примерное расстояние между подшипниками при установке по схеме (см. прил. 6) |
||||||
|
|
|||||||
Ряд 1 |
Ряд 2 |
Ряд 1 |
||||||
свыше |
до |
min |
max |
min |
max |
min |
max |
|
– |
30 |
20 |
40 |
40 |
70 |
– |
14d |
|
30 |
50 |
40 |
70 |
50 |
100 |
20 |
40 |
12d |
50 |
80 |
50 |
100 |
80 |
150 |
30 |
50 |
11d |
80 |
120 |
80 |
150 |
120 |
200 |
40 |
70 |
10d |
120 |
180 |
120 |
200 |
200 |
300 |
50 |
100 |
9d |
180 |
260 |
160 |
250 |
250 |
350 |
80 |
150 |
6,5d |
260 |
360 |
200 |
300 |
– |
||||
360 |
400 |
250 |
350 |
Таблица П1.17 – Начальная осевая игра в двухрядных конических роликовых подшипниках [2]
Внутренний диаметр подшипника d, мм |
Осевая игра для рядов подшипников, мкм |
||||||||
нормального |
дополнительного 1-го |
||||||||
Угол контакта , град |
|||||||||
9–13 |
13–17 |
9–13 |
13–17 |
||||||
свыше |
до |
min |
max |
min |
max |
min |
max |
min |
max |
– |
80 |
200 |
300 |
150 |
250 |
400 |
500 |
300 |
400 |
80 |
120 |
300 |
400 |
200 |
300 |
500 |
700 |
400 |
500 |
120 |
130 |
400 |
500 |
300 |
400 |
700 |
900 |
500 |
700 |
130 |
260 |
500 |
650 |
350 |
500 |
900 |
1200 |
700 |
950 |
260 |
360 |
650 |
850 |
450 |
600 |
1200 |
1500 |
900 |
1200 |
360 |
500 |
850 |
1000 |
500 |
700 |
– |
– |
– |
– |
500 |
630 |
950 |
1200 |
650 |
900 |
– |
– |
– |
– |
630 |
800 |
1200 |
1500 |
800 |
1000 |
– |
– |
– |
– |
800 |
1000 |
1500 |
1800 |
1000 |
1300 |
– |
– |
– |
– |
Таблица П1.18 – Рекомендуемая осевая игра для двойных и сдвоенных одинарных упорных шариковых подшипников [2]
Диаметр отверстия подшипника d, мм |
Пределы осевой игры, мкм, для подшипников серий |
||||||
8100 |
8200 и 8300 |
8400 |
|||||
свыше |
до |
min |
max |
min |
max |
min |
max |
– |
50 |
10 |
20 |
20 |
40 |
– |
– |
50 |
120 |
20 |
40 |
40 |
60 |
60 |
80 |
120 |
140 |
40 |
60 |
60 |
80 |
80 |
120 |
Таблица П1.19 – Подшипники шариковые и роликовые радиальные, шариковые радиально-упорные, кольца внутренние [39]
Требование точности |
Класс точности |
Значения параметров, мкм, при номинальном диаметре d, мм |
||||
свыше 10 до 18 |
свыше 18 до 30 |
свыше 30 до 50 |
свыше 50 до 80 |
свыше 80 до 120 |
||
Нижнее предельное отклонение ширины В (верхнее предельное отклонение равно 0) |
0 |
–120 |
–120 |
–120 |
–150 |
–200 |
6 |
–120 |
–120 |
–120 |
–150 |
–200 |
|
5 |
–80 |
–120 |
–120 |
–150 |
–200 |
|
4 |
–80 |
–120 |
–120 |
–150 |
–200 |
|
Непостоянство
ширины
колец
|
0 |
20 |
20 |
20 |
25 |
25 |
6 |
10 |
10 |
10 |
12 |
12 |
|
5 |
5 |
5 |
6 |
6 |
7 |
|
4 |
2,5 |
2,5 |
3 |
4 |
4 |
|
Радиальное
биение дорожки качения
|
0 |
10 |
13 |
15 |
20 |
25 |
6 |
7 |
8 |
10 |
10 |
13 |
|
5 |
3,5 |
4 |
5 |
5 |
6 |
|
4 |
2,5 |
3 |
4 |
4 |
5 |
|
Осевое биение
дорожки
качения
|
0 |
– |
– |
– |
– |
– |
6 |
– |
– |
– |
– |
– |
|
5 |
7 |
8 |
8 |
8 |
9 |
|
4 |
3 |
4 |
4 |
4 |
5 |
Таблица П1.20 – Подшипники шариковые и роликовые радиальные, шариковые радиально-упорные, кольца наружные [39]
Требование точности |
Класс точности |
Значения параметров, мкм, при номинальном диаметре d, мм |
||||
свыше 30 до 50 |
свыше 50 до 80 |
свыше 80 до 120 |
свыше 120 до 150 |
свыше 150 до 180 |
||
Нижнее предельное отклонение ширины В (верхнее предельное отклонение равно 0) |
0 |
–120 |
–150 |
–200 |
–2 |
50 |
6 |
||||||
5 |
||||||
4 |
||||||
Непостоянство ширины колец |
0 |
– |
– |
– |
– |
– |
6 |
– |
– |
– |
– |
– |
|
5 |
5 |
6 |
8 |
8 |
8 |
|
4 |
2,5 |
3 |
4 |
5 |
5 |
|
Радиальное
биение дорожки качения
|
0 |
20 |
25 |
35 |
40 |
45 |
6 |
10 |
13 |
18 |
20 |
23 |
|
5 |
7 |
8 |
10 |
11 |
13 |
|
4 |
5 |
5 |
6 |
7 |
8 |
|
Осевое биение
дорожки
качения
|
0 |
– |
– |
– |
– |
– |
6 |
– |
– |
– |
– |
– |
|
5 |
8 |
10 |
11 |
13 |
14 |
|
4 |
5 |
5 |
6 |
7 |
8 |
Таблица П1.21 – Подшипники роликовые конические, кольца внутренние [39]
Требование точности |
Класс точности |
Значения параметров, мкм, при номинальном диаметре d, мм |
||||
свыше 10 до 18 |
свыше 18 до 30 |
свыше 30 до 50 |
свыше 50 до 80 |
свыше 80 до 120 |
||
Нижнее предельное отклонение ширины В (верхнее предельное отклонение равно 0) |
0 |
–200 |
–200 |
–240 |
–300 |
–400 |
6 |
||||||
5 |
||||||
4 |
||||||
Радиальное биение дорожки качения |
0 |
15 |
18 |
20 |
25 |
30 |
6 |
7 |
8 |
10 |
10 |
13 |
|
5 |
3,5 |
4 |
5 |
5 |
6 |
|
4 |
2,5 |
3 |
4 |
4 |
5 |
Таблица П1.22 – Подшипники роликовые конические, кольца наружные, радиальное биение дорожки качения [39]
Класс точности |
Значения , мкм, при номинальном диаметре d, мм |
||||
свыше 30 до 50 |
свыше 50 до 80 |
свыше 80 до 120 |
свыше 120 до 150 |
свыше 150 до 180 |
|
0 |
20 |
25 |
35 |
40 |
45 |
6 |
10 |
13 |
18 |
20 |
23 |
5 |
7 |
8 |
10 |
11 |
13 |
4 |
5 |
5 |
6 |
7 |
8 |
Таблица П1.23 – Подшипники однорядные роликовые конические [39]
Предельные отклонения монтажной высоты Т |
Класс точности |
Значение Т, мкм, при номинальном диаметре d, мм |
|
свыше 10 до 80 |
свыше 80 до 120 |
||
Нормальной точности |
0 |
|
|
Повышенной точности |
6 |
|
|
5 |
|||
4 |
|
Таблица П1.24 –
Подшипники шариковые упорные, осевое
биение
дорожки качения
[39]
Класс точности |
Значения , мкм, при номинальном диаметре d, мм |
||||
свыше 18 до 30 |
свыше 30 до 50 |
свыше 50 до 80 |
свыше 80 до 120 |
свыше 120 до 180 |
|
0 |
10 |
10 |
10 |
15 |
15 |
6 |
5 |
6 |
7 |
8 |
9 |
5 |
3 |
3 |
4 |
4 |
5 |
4 |
2 |
2 |
3 |
3 |
4 |
Таблица П1.25 – Предельные отклонения толщины ленты стальной холоднокатаной из низколегированных сталей (по ГОСТ 503-71)
Точность изготовления |
Предельные отклонения, мм, при толщине ленты, мм |
||||||
0,050,08 |
0,090,15 |
0,180,25 |
0,280,40 |
0,450,7 |
0,750,95 |
1,001,15 |
|
Нормальная |
–0,015 |
–0,020 |
–0,030 |
–0,040 |
–0,050 |
–0,070 |
–0,090 |
Повышенная |
–0,011 |
–0,015 |
–0,020 |
–0,030 |
–0,040 |
–0,050 |
–0,060 |
Высокая |
– |
–0,010 |
–0,015 |
–0,020 |
–0,025 |
–0,030 |
–0,040 |
Примечание. Толщину ленты выбирать из ряда чисел: 0,05; 0,06; 0,07; 0,08; 0,09; 0,10; 0,11; 0,12; 0,15; 0,18; 0,20; 0,22; 0,25; 0,28; 0,30; 0,32; 0,35; 0,40; 0,45; 0,50; 0,55; 0,57; 0,60; 0,65; 0,70; 0,75; 0,80; 0,85; 0,90; 0,95; 1,0; 1,05; 1,10; 1,15 |
Таблица П1.26 – Сталь тонколистовая кровельная оцинкованная и декапированная (по ГОСТ 8075-56)
Толщина, мм |
0,25; 0,28; 0,32; 0,35; 0,40; 0,45; 0,50 |
0,55; 0,63 |
0,7; 0,75; 0,8; 0,9 |
1,0; 1,2 |
1,25 |
1,4; 1,5; 1,6 |
1,8 |
2,0 |
Предельные отклонения, мм |
|
0,05 |
0,06 |
0,07 |
0,09 |
0,11 |
0,12 |
0,13 |
Таблица П1.27 – Листы и полосы латунные (по ГОСТ 931-78)
Листы |
Полосы |
|||
Толщина, мм |
Предельные отклонения, мм |
Толщина, мм |
Предельные отклонения, мм |
|
повышенной точности |
нормальной точности |
|||
0,4; 0,5 |
–0,06 |
0,4; 0,5 |
– |
–0,06 |
0,6; 0,7; 0,8 |
–0,08 |
0,6 |
– |
–0,07 |
0,9; 1,0; 1,1 |
–0,10 |
0,7; 0,8 |
– |
–0,08 |
1,2; 1,3; 1,35; 1,4; 1,5 |
–0,12 |
0,9 |
– |
–0,09 |
1,6; 1,65; 1,8 |
–0,14 |
1,0 |
–0,08 |
–0,09 |
|
|
1,1; 1,2; 1,3; 1,35; 1,4; 1,5 |
–0,09 |
–0,10 |
|
|
1,6; 1,65; 1,8; 2,0 |
–0,10 |
–0,12 |
Приложение 2

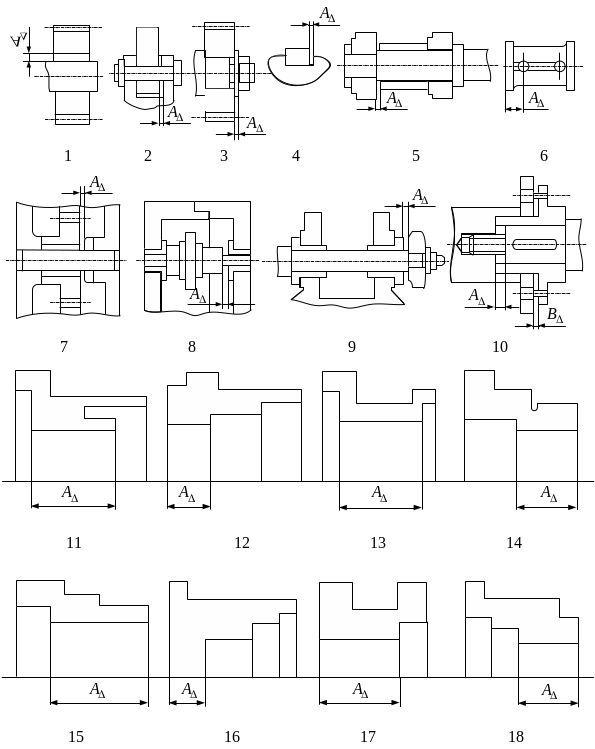

ЭСКИЗЫ УЗЛОВ И ДЕТАЛЕЙ ДЛЯ СОСТАВЛЕНИЯ РАЗМЕРНЫХ ЦЕПЕЙ
Приложение 3
РАСЧЕТ ПОВЕРОЧНОЙ (ОБРАТНОЙ) ЗАДАЧИ
Входные данные к выбору варианта. Размеры и предельные отклонения, мм
Параметры звеньев |
Варианты |
||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
|
60 |
100 |
30 |
15 |
45 |
120 |
55 |
85 |
115 |
95 |
20 |
35 |
80 |
60 |
105 |
|
+0,2 |
+0,1 |
–0,1 |
–0,15 |
+0,25 |
–0,15 |
–0,40 |
+0,55 |
+0,85 |
–0,35 |
+0,03 |
–0,05 |
+0,4 |
0 |
+0,5 |
|
–0,1 |
–0,4 |
–0,2 |
–0,25 |
–0,15 |
–0,35 |
–0,75 |
+0,15 |
+0,45 |
–0,75 |
–0,03 |
–0,25 |
0 |
–0,4 |
–0,5 |
|
15 |
19 |
20 |
2 |
4 |
5 |
8 |
10 |
12 |
10 |
15 |
8 |
5 |
4 |
2 |
|
–0,4 |
+0,2 |
+0,1 |
–0,05 |
+0,12 |
+0,075 |
0 |
+0,24 |
–0,08 |
+0,2 |
+0,15 |
+0,24 |
0 |
+0,05 |
+0,1 |
|
–0,6 |
–0,1 |
–0,2 |
–0,15 |
–0,18 |
–0,075 |
–0,24 |
0 |
–0,28 |
–0,10 |
–0,15 |
0 |
–0,058 |
0 |
–0,1 |
|
10 |
20 |
15 |
25 |
40 |
15 |
55 |
30 |
25 |
45 |
35 |
18 |
60 |
35 |
55 |
|
+0,2 |
+0,3 |
+0,5 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
+0,1 |
+0,1 |
+0,3 |
–0,15 |
–0,3 |
–0,08 |
–0,05 |
–0,02 |
–0,52 |
–0,03 |
–0,1 |
–0,2 |
–0,25 |
–0,1 |
–0,15 |
|
10 |
75 |
25 |
8 |
40 |
80 |
35 |
55 |
45 |
55 |
10 |
25 |
55 |
15 |
85 |
|
+0,2 |
+0,1 |
+0,3 |
+0,24 |
–0,15 |
+0,15 |
+0,35 |
+0,25 |
–0,15 |
0 |
+0,15 |
+0,1 |
+0,25 |
+0,2 |
–0,35 |
|
–0,1 |
–0,4 |
–0,2 |
0 |
–0,35 |
–0,15 |
–0,05 |
–0,10 |
–0,45 |
–0,3 |
–0,2 |
–0,2 |
–0,10 |
–0,1 |
–0,75 |
|
5 |
10 |
10 |
15 |
25 |
10 |
40 |
15 |
10 |
30 |
20 |
8 |
45 |
25 |
40 |
|
+0,1 |
+0,1 |
–0,15 |
+0,15 |
–0,08 |
–0,1 |
–0,15 |
+0,05 |
+0,15 |
+0,3 |
+0,05 |
–0,05 |
+0,2 |
+0,3 |
+0,2 |
|
–0,2 |
–0,2 |
–0,45 |
+0,05 |
–0,28 |
–0,2 |
–0,45 |
–0,015 |
–0,05 |
–0,05 |
–0,25 |
–0,15 |
–0,1 |
+0,1 |
–0,10 |
