10.2. Условия расчета технологического размера
В индивидуальном производстве функциональные размеры, проставленные на чертеже детали, используются непосредственно при регулировании станка.
В случае обработки деталей сериями на предварительно регулируемом станке технологические размеры определяют по величине такими, чтобы можно было:
регулировать станки и инструменты с учетом их технических возможностей;
производить механическую обработку с заданной точностью при наименьшей себестоимости.
При определении операционных технологических размеров необходимо сохранить два условия:
минимальный припуск;
экономичный допуск на механическую обработку на данной операции (переходе).
В случае слишком малого припуска на обработку режущий инструмент не режет, а выглаживает металл. Кроме того, съём минимального припуска должно обеспечивать требуемую точность и эксплуатационные качества детали.
Минимальный припуск зависит от обрабатываемого и инструментального материала, метода и вида обработки (табл. 10.3), от тщательности заточки и доводки лезвия инструмента, погрешностей формы поверхности и дефектов поверхностного слоя, образовавшихся на предшествующей операции и т. п.
Таблица 10.3 – Рекомендуемые величины минимальных припусков на обработку [38]
Метод обработки |
Вид обработки |
Минимальный припуск, мм |
Точение, фрезерование, строгание |
Обдирка |
1,5–3,0 |
Черновая без обдирки |
1,0 |
|
Черновая после обдирки |
0,5 |
|
Получистовая |
0,5 |
|
Чистовая |
0,2 |
|
Шлифование |
Чистовая |
0,05 |
Протягивание |
Чистовая |
0,05 |
Хонингование |
Чистовая |
0,03 |
Технологические размеры должны иметь экономичные допуски. Для каждого метода обработки и соответствующей операции (черновая, получистовая и чистовая) существует экономичный допуск, который позволяет реализовать технологический размер с учетом точности станка и минимальной стоимости обработки (табл. 10.4).
Таблица 10.4 – Величины обычно принимаемых экономичных допусков, мм
Метод обработки |
Вид обработки |
||
черновая |
получистовая |
чистовая |
|
Разрезка |
2,0 |
– |
– |
Точение–фрезерование |
0,5 |
0,25 |
0,05 |
Строгание |
0,5 |
0,25 |
0,10 |
Сверление |
0,3 |
0,10 |
0,10 |
Растачивание сквозных отверстий |
0,3 |
0,15 |
0,03 |
Растачивание фасонных отверстий |
0,2 |
0,10 |
0,03 |
Протягивание |
0,1 |
0,03 |
0,01 |
Шлифование |
0,2 |
0,05 |
0,01 |
Притирка |
– |
– |
0,005 |
10.3. Отклонение на технологический размер
Отклонение
на технологический размер
можно рассчитать, анализируя схему
обработки детали (см. рис. 10.1).
Пусть
– технологический размер между
поверхностями
1 и
2,
тогда
.
Пусть
– отклонение на технологический размер
,
тогда ошибка обработки
.
Если
положить, что
,
а
,
то отклонение
.
Таким
образом, отклонение
равно сумме общего рассеяния размера,
связанного с базированием и закреплением
заготовки
и общего рассеяния, связанного с
обработкой поверхности
.
Общее рассеяние и можно рассчитать, если известны фактические отклонения между технологическими размерами первой и последней деталей, обработанных в серии при одной и той же размерной настройке инструмента на данном станке, приспособлении и используемой технологической оснастке.
Например,
для выбранной схемы обработки (рис. 10.2),
технологические
размеры
и
получают
на одной и той же операции за два
технологических перехода.
Пусть
,
и
– отклонения технологических размеров,
выявленные измерением серии деталей:
;
;
.
Решая совместно систему уравнений, получим:
;
;
.
Предположим, что при обработке серии деталей на отлаженном станке с заданной размерной настройкой инструмента, принятом базировании и закреплении заготовки на станке, определены следующие изменения технологических размеров, мм:
;
;
.

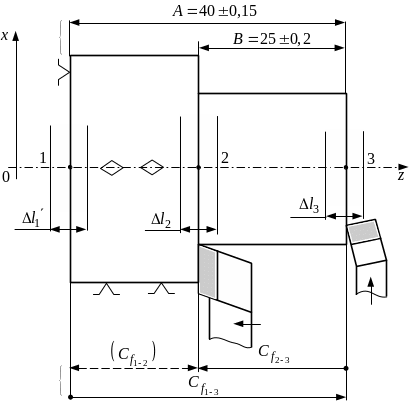

Рисунок 10.2 – Схема обработки детали с одного установа
Тогда можно рассчитать пределы общего рассеяния, мм, связанного с базированием и закреплением заготовки и с обработкой поверхности по формулам, определённым выше:
;
;
.
Рассеяние
размера
мм допускается при базировании на
обработанную поверхность,
мм – при получистовой подрезке торца,
мм – при чистовой обработке торцовой
поверхности.
