9.4. Расчет технологических размеров и припуска на обработку
На рис. 9.4 а приведены размеры готовой детали А = 18–0,3 и исполнительные размеры припусков В и С на обработку торцовых поверхностей. Требуется определить технологический размер х и размер заготовки у.
Запишем уравнения, которые связывают предельные размеры детали и заготовки:
Bmax = xmax – Amin;
Bmin = xmin – Amax.
Подставляя значения предельных размеров, получим:
1,3 = xmax – 17,7,
откуда
xmax = 17,7 + 1,3 = 19 мм;
0,5 = xmin – 18,
откуда
xmin = 18 + 0,5 = 18,5 мм.
Тогда технологический размер на подрезку торца х = 19–0,05.
Размер заготовки у определим из уравнений:
Сmax = уmax – хmin;
Сmin = уmin – хmax.
Подставляя значения предельных размеров, получим:
2 = ymax – 18,5,
откуда
ymax = 20,5 мм;
0,5 = ymin – 19,
откуда
ymin = 19,5 мм.
Тогда размер заготовки у = 20 ± 0,5.
Решим обратную задачу. Определим припуски В и С на обработку (рис. 9.4 б), если известны размеры заготовки Е = 20 ± 0,5, размер детали А = 18–0,3 и технологический размер D = 19–0,5:
;
.
На рис. 9.4 в приведены размеры детали по чертежу В = 24 ± 0,12 и С = 45–0,05 и припуск на обработку поверхности Е. Определим технологические размеры х и у, которые должны быть обеспечены с учетом припуска А = 0,3+0,1 на обработку поверхности Е.
а б в
Рисунок 9.4 – Размеры деталей и заготовок при расчете технологических
размеров и припусков на обработку
Запишем уравнение для расчета размеров х и у:
Bmax = xmax – Amin;
Bmin = xmin – Amax.
Подставляя значения предельных размеров, получим:
23,88 = xmax – 0,4 мм,
откуда
xmax = 24,42 мм;
24,12 = xmin – 0,3,
откуда
xmin = 24,28 мм.
Тогда технологический размер х = 24,42–0,14.
Проверка:
Рассчитаем технологический размер у:
Аmax = уmax – Сmin;
Аmin = уmin – Сmax.
Подставляя значения предельных размеров, получим:
0,4 = уmax – 44,95,
откуда
уmax = 45,35 мм;
0,3 = уmin – 45,
откуда
уmin = 45,30 мм.
Тогда у = 45,35–0,05.
Проверка:
9.5. Замена размеров на чертежах деталей
Рассмотрим замену размера В (рис. 9.5 а) на размер х:
Bmax = xmax – (Amin + Вmin);
Bmin = xmin – (Amax + Bmax).
Подставляя значения предельных размеров, получим:
60 = xmax – (22,15 + 14,8),
откуда
xmax = 60 + 36,95 = 96,95 мм;
59,84 = xmin – (22,2 + 14,85),
откуда
xmin = 59,84 + 37,05 = 96,89 мм.
Тогда х = 96,95–0,06.
Проверка:
а б

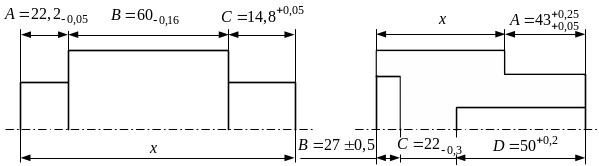

Рисунок 9.5 – Размеры на чертежах деталей: а – вал; б – втулка
Рассмотрим замену размера на детали (рис. 9.5 б).
Вместо размера В определим размер х:
Bmax = (xmax + Amax) – (Cmin + Dmin);
Bmax = (xmin + Amin) – (Cmax + Dmax).
Подставляя значения предельных размеров, получим:
27,5 = xmax + 43,25 – (21,7 + 50),
откуда
xmax = 27,5 + 21,7 + 50 – 43,25 = 55,95 мм;
26,5 = xmin + 43,05 – (22 + 50,2),
откуда
xmin = 26,5 + 22 + 50,2 – 43,05 = 55,65 мм.
Тогда х = 55,95–0,3.
Проверка:
