Глава 7 особенности замены размеров

7.1. Технологические размеры

На чертежах конструктор проставляет конструкторские размеры относительно конструкторских баз. Конструкторские (функциональные) размеры обеспечивают пригодность детали в эксплуатации. В индивидуальном производстве конструкторские размеры получают и контролируют на станке без промежуточных технологических размеров.

В тех случаях, когда обрабатывается серия деталей на предварительно настроенном станке, технолог для наладки станка определяет размеры, позволяющие, с одной стороны, регулировать станок и инструментальный блок с учётом их технологических возможностей, а с другой – обеспечивающие точность размеров по чертежу с наименьшей себестоимостью обработки.

Эти два требования могут быть выполнены при оптимальной последовательности обработки поверхностей на заготовке. Этой последовательности соответствует простановка на схемах наладок технологических размеров относительно технологической базы.

Если конструкторские и технологические базы не совпадают, то конструкторские размеры на чертеже детали не совпадают с технологическими размерами на эскизе наладки.

На рис. 7.1 а приведен чертёж детали, на котором положение и размеры канавки заданы конструкторскими размерами C₁, C₂, C₃. Базирование детали на станке может быть выполнено с помощью трёх плоскостей: Q, Р и R.

Канавка на детали с размерами С₁, С₂ и С₃ может быть обработана дисковой трехсторонней фрезой с базированием заготовки на поверхностях Q и Р. Станок настраивается на размеры и . Размер обеспечивается режущим инструментом. Размеры , и являются технологическими.

а б

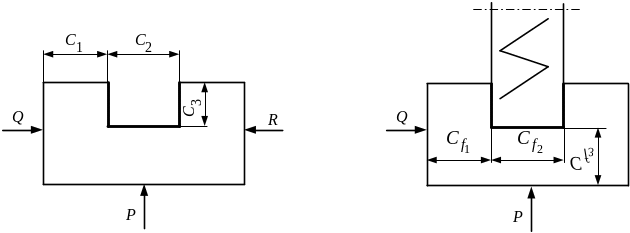

Рисунок 7.1 – Эскиз детали и схема наладки при обработке канавки:

С₁, С₂ и С₃ – конструкторские размеры; , и – технологические размеры

Канавку можно обработать на двух операциях двумя трёхсторонними фре­зами, ширина В которых меньше размера С₂ по чертежу. На первой операции фрезеруется канавка с размерами , и (рис. 7.2 а). Причём . На второй операции обеспечивается два технологических размера: и . Деталь базируется на поверхностях Q и Р. Как вариант, на второй операции деталь можно базировать на поверхностях Р и R. Тогда размер будет представлять собой расстояние от базовой поверхности R до торца канавки.

а б

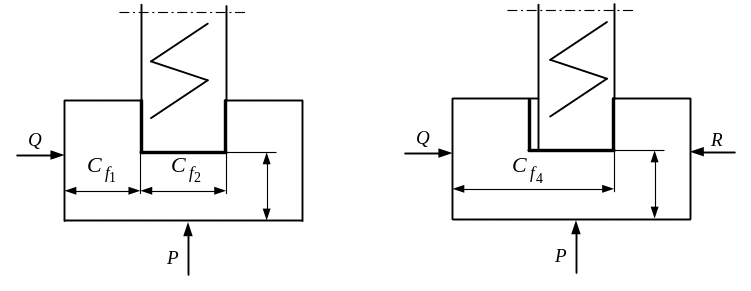

Рисунок 7.2 – Схема обработки канавки в размер С₂ на двух операциях

двумя дисковыми трехсторонними фрезами с шириной B < С₂

Рассмотренные примеры показывают, что технологические размеры могут не совпадать с конструкторскими, что связано с базированием заготовки на станке и применяемыми режущими инструментами. При разработке технологического процесса, когда конструкторские и технологические размеры не совпадают, технолог определяет технологические размеры путём расчёта размерных цепей.

7.2. Типы технологических размеров

Наименования типов технологических размеров являются условными, а их знание позволяет выявить роль элементов технологической системы в обеспечении точности обработки.
