5.4. Размерные цепи червячного редуктора

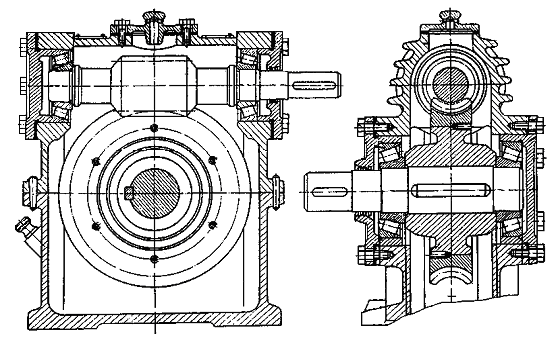

На рис. 5.15 дана компоновка червячного редуктора.
Рисунок 5.15 – Червячный редуктор
Опорами червяка и вала червячного колеса являются конические роликоподшипники.
Точность расположения осей посадочных отверстий в корпусе редуктора, а также точность размеров поверхностей деталей, входящих в сборочные единицы червяка и вала червячного колеса, получены путем решения сборочных размерных цепей.
5.4.1. Решаемые задачи, исходные звенья и размерные цепи
В червячной передаче с нерегулируемым положением осей показателями, определяющими контакт зубьев червячного колеса с витками червяка являются:
отклонение межосевого расстояния в червячной передаче
, которое представляет разность действительного и номинального межосевых расстояний в собранной передаче (рис. 5.16 а);
смещение средней плоскости червячного колеса в передаче (рис. 5.17 а), которое представляет расстояние между средней плоскостью червячного колеса и плоскостью, перпендикулярной его оси, проходящей через ось червяка в собранной передаче;
предельные отклонения межосевого угла в червячной передаче
(рис. 5.18).
Показатели норм точности червячной передачи во многом зависят также от осевого зазора С в конических упорных роликоподшипниках (см. рис. 5.2).
Отмеченные выше показатели нормы контакта в червячной передаче с нерегулируемым положением осей влияют на размерный анализ точности узлов вала червячного колеса и червяка.
Исходными звеньями сборочных размерных цепей червячной передачи являются:
Межосевое расстояние а (см. рис. 5.16 а) в размерной цепи А (см. рис. 5.16 б). Точность замыкающего звена
ограничивается двумя предельными отклонениями ±
с допуском
. Величина допуска выбирают по табл. П1.13 в зависимости от межосевого расстояния а и степени точности по норме контакта.

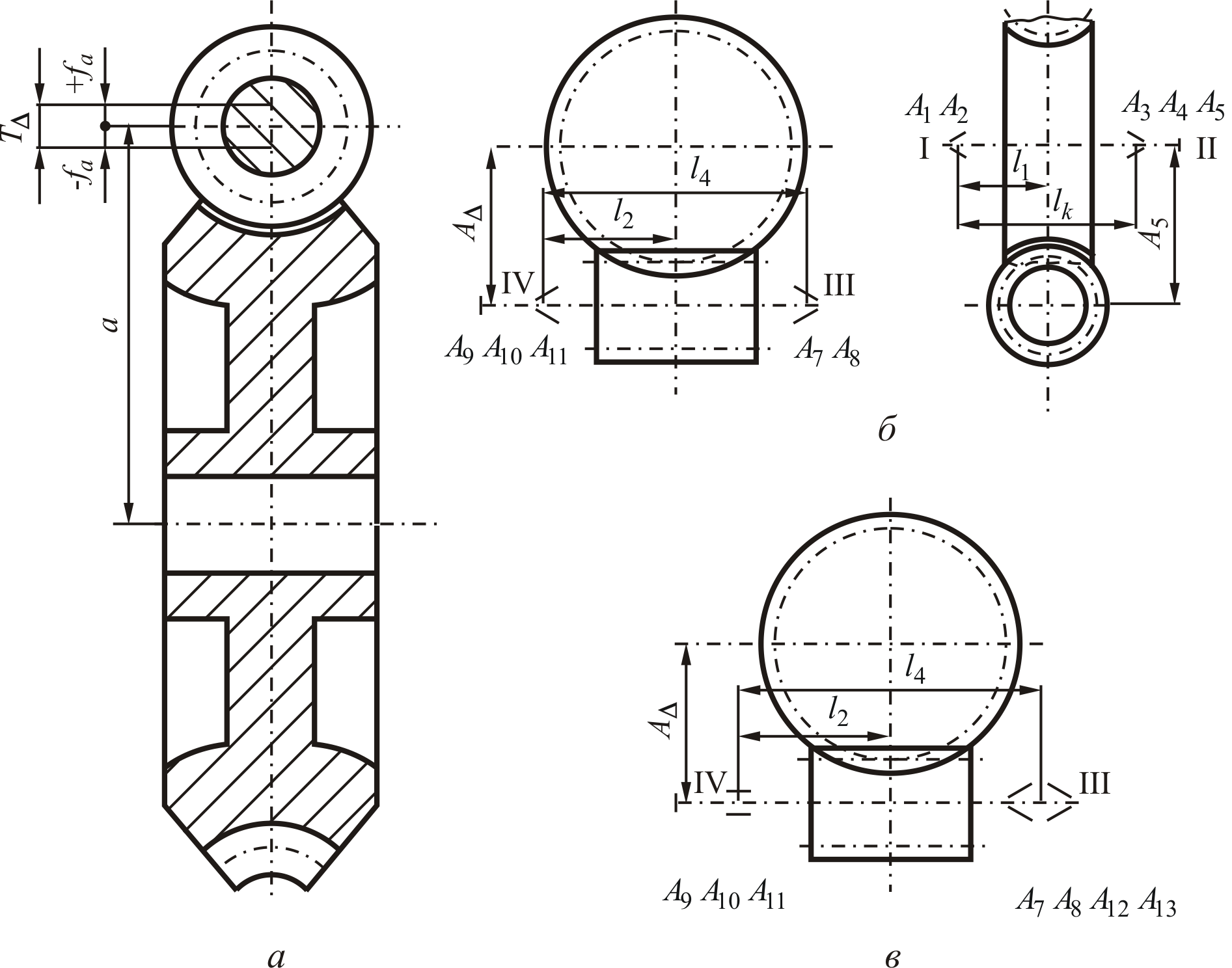

Рисунок 5.16 – Схемы, поясняющие расчет точности размеров деталей,
влияющих на точность межосевого расстояния а при сборке
Расстояние между средней плоскостью зубчатого червячного венца колеса и осью червяка. Это расстояние с номинальным размером, равным нулю, ограничено двумя предельными отклонениями ±fx (рис. 5.17 а). Точность замыкающего звена
в размерной цепи Р (рис. 5.17 б) ограничена допуском
. Величина предельного отклонения fx принимается по табл. П1.13.
Рисунок
5.17 – Сборочная размерная цепь Р
с замыкающим звеном
вала
червячного колеса (см. рис. 5.15): 1
– ось червяка; 2
– средняя плоскость
червячного колеса
Угол между осями вращения вала червячного колеса и червяка (рис. 5.18 а) в размерной цепи (рис. 5.18 б). Замыкающее звено ограничено допуском
. Норма контакта f2 выбираем по табл. П1.12 в зависимости от ширины венца червячного колеса и степени точности.
4. Осевой зазор С в коническом роликоподшипнике (см. рис. 5.2) в размерной цепи Р (рис. 5.19). Предельное отклонение на осевую игру выбираем по табл. П1.16.
На
рис. 5.16 даны схемы, поясняющие расчет
точности размеров деталей, влияющих на
точность межосевого расстояния а
(замыкающее звено
размерной цепи А)
червячного редуктора (см. рис. 5.15).
На замыкающее звено размерной цепи А влияют зазоры в посадках соединений «кольцо подшипника–корпус», «кольцо–стакан» (на рис. 5.15 отсутствует), радиальные зазоры в подшипниках качения, несоосность беговых дорожек колец, а также действительный размер между осями посадочных отверстий в корпусе редуктора (табл. 5.7).

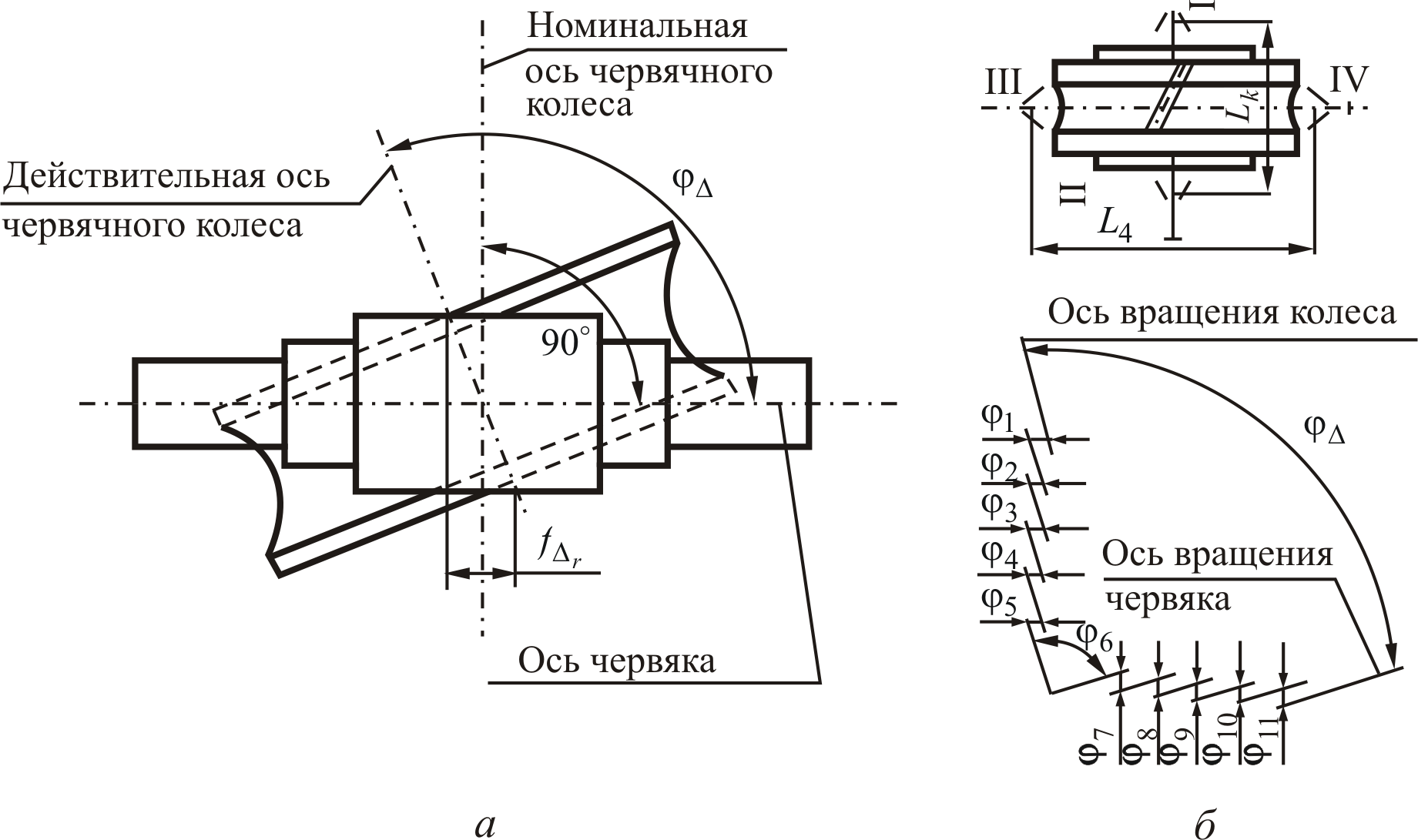

Рисунок 5.18 – Сборочная размерная цепь погрешностей, влияющих
на действительный угол между осями вращения червяка и вала червячного колеса

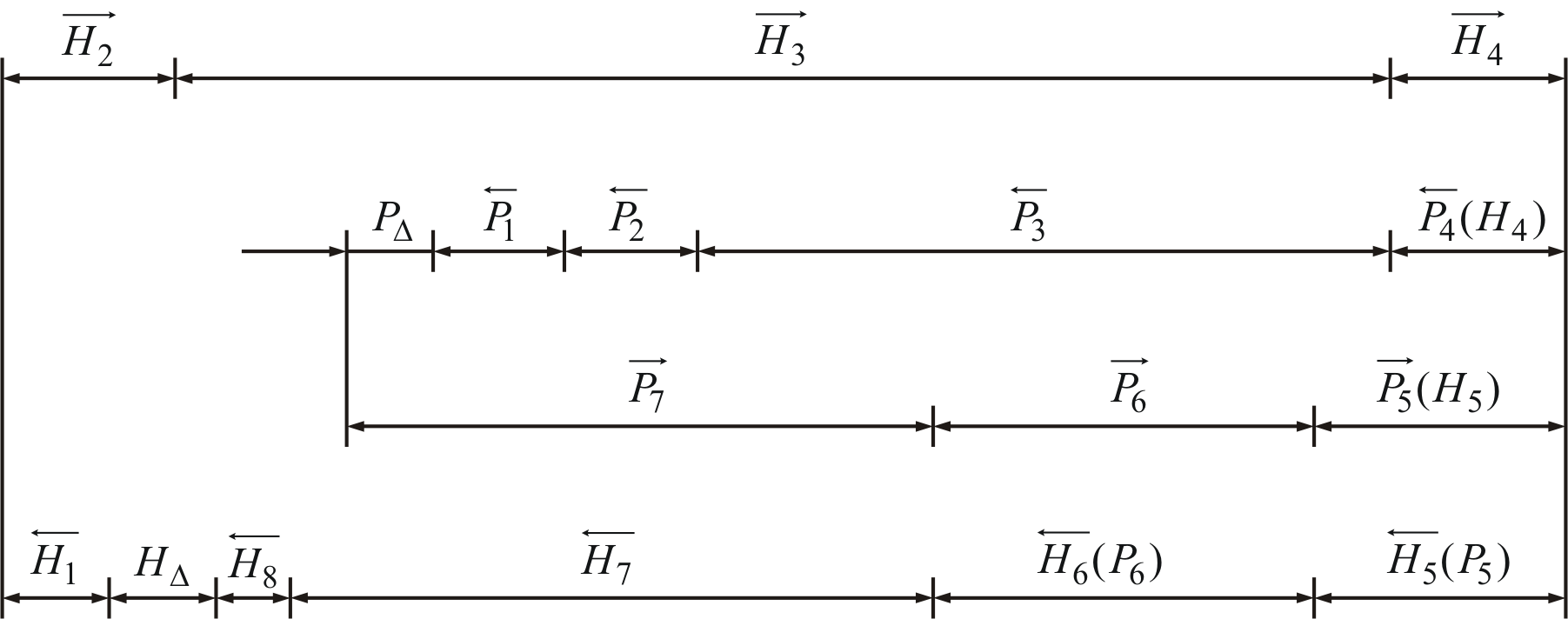

Рисунок 5.19 – Параллельно связанные размерные цепи вала колеса
червячного редуктора
В процессе сборки червячного редуктора должно быть обеспечено в заданных пределах смещение средней плоскости червячного колеса. Допускаемое смещение средней плоскости червячного колеса ограничивается погрешностью и нормируется двумя предельными отклонениями ±fx. Допуск на смещение средней плоскости (рис. 5.17 а).
Таблица 5.7 – Составляющие звенья размерной цепи А (см. рис. 5.16 б)
Вид геометрических погрешностей |
Детали редуктора |
Символ состав-ляющего звена А |
Точность исполнения А4 |
Осевой зазор в подшипнике качения |
Подшипник вала колеса |
А5 |
Табл. П1.15–П1.18 |
Подшипник червяка |
А11 |
||
Зазор в посадке соединения «кольцо–корпус (стакан)» |
Подшипник вала колеса |
А2, А4 |
ГОСТ 3325-85, прил. 5 |
Подшипник червяка |
А8, А10 |
||
Несоосность беговых дорожек наружных колец |
Подшипник вала колеса |
A1, А3 |
|
Подшипник червяка |
А7, А9 |
||
Расстояние между осями посадочных отверстий |
Корпус |
А6 |
Расчет размерных цепей |
Несоосность цилиндрических внутренней и наруж-ной поверхностей |
Стакан |
А12 |
0,3 – 2|fa| |
Зазор в посадке соединения |
«Стакан–корпус» |
A13 |
Посадки
|
Таким образом, поле допуска на замыкающее звено расположено симметрично относительно размера, равного нулю.
Сборочная размерная цепь Р включает следующие составляющие звенья: Р1 – расстояние в корпусе между осью отверстия под подшипники вала червяка и платиком; Р2 – размер компенсатора; Р3 – расстояние между торцами крышки подшипника; Р4 – монтажная высота Т подшипника по стандарту; Р5 – расстояние между торцом ступицы и средней плоскостью зубчатого червячного венца.
Пример расчета сборочной размерной цепи Р рассмотрен в п. 5.4.2.
Взаимное расположение в пространстве осей червяка и червячного колеса влияет на показатели нормы контакта зубьев червячного колеса с витками червяка и, в частности, на суммарное пятно контакта.
Отклонение
межосевого угла
(см. рис. 5.18 а)
характеризует перекос осей вращения
червяка и червячного колеса, нормируется
погрешностью
и ограничивается
двумя предельными отклонениями ±
с допуском
на ширине
зубчатого червячного венца колеса.
Допуск перекоса осей вращения валов
в редукторе рассматривают с учетом
расстояния L0
между платиками опор червяка
и колеса.
. (5.13)
Геометрическое содержание составляющих звеньев размерной цепи дано в табл. 5.8.
Таблица 5.8
– Составляющие
звенья
сборочной размерной цепи
(см. рис. 5.18)
Вид погрешности |
Детали редуктора |
Составляющие
звенья
|
Осевой зазор в подшипниках, не воспринимающих внешнюю осе-вую нагрузку |
Подшипники на валу колеса |
|
Подшипники на валу червяка |
|
|
Зазор в посадке соединения на-ружное «кольцо–корпус (стакан)» |
Подшипники на валу колеса |
|
Подшипники на валу червяка |
|
|
Несоосность беговых дорожек на-ружного кольца подшипника |
Подшипники на валу колеса |
|
Подшипники на валу червяка |
|
|
Угол между осями посадочных по-верхностей |
Корпус |
|
Несоосность внутренней и наружной поверхностей |
Стакан |
|
Зазор в посадке соединения |
«Стакан–корпус» |
|
Особенности расчета размерной цепи даны в монографии [7].
