2.7. Этапы и алгоритмы решения размерных цепей

Независимо от метода достижения точности замыкающего звена расчет размерных цепей можно выполнить в такой последовательности.

1. Подготовить входные данные: чертеж изделия, например, рис. 2.11 а; технические условия; комплексы для контроля точности изделия.

2. Сформулировать задачу, решение которой необходимо для обеспечения соответствия конструкции изделия его служебному назначению, обеспечения требуемой точности изделия при изготовлении или оценке его точности измерением.

3. Выявить составляющие звенья, которые влияют на замыкающее звено, и составить схемы размерных цепей (например, рис. 2.11 б). Определить характер составляющих звеньев в зависимости от их действия на замыкающее звено.

4. Определить передаточные отношения ξ_i составляющих звеньев.

5. Выбрать метод и способ расчета размерных цепей.

6. Выбрать метод достижения точности замыкающего звена, экономичный в данных производственных условиях, с учетом среднего квалитета и количества составляющих звеньев.

7. Выполнить расчет размерных цепей в соответствии с выбранным методом сборки (см. рис. 2.6–2.10).

Рисунок 2.6 – Общий алгоритм расчета сборочных

размерных цепей (РЦ) (начало)

Рисунок 2.6 – Общий алгоритм расчета сборочных размерных цепей (РЦ)

(окончание): методы сборки – метод полной взаимозаменяемости (ПВЗ); метод неполной взаимозаменяемости (НВЗ); метод групповой взаимозаменяемости (ГВЗ); метод регулирования (МР); метод пригонки (МП)

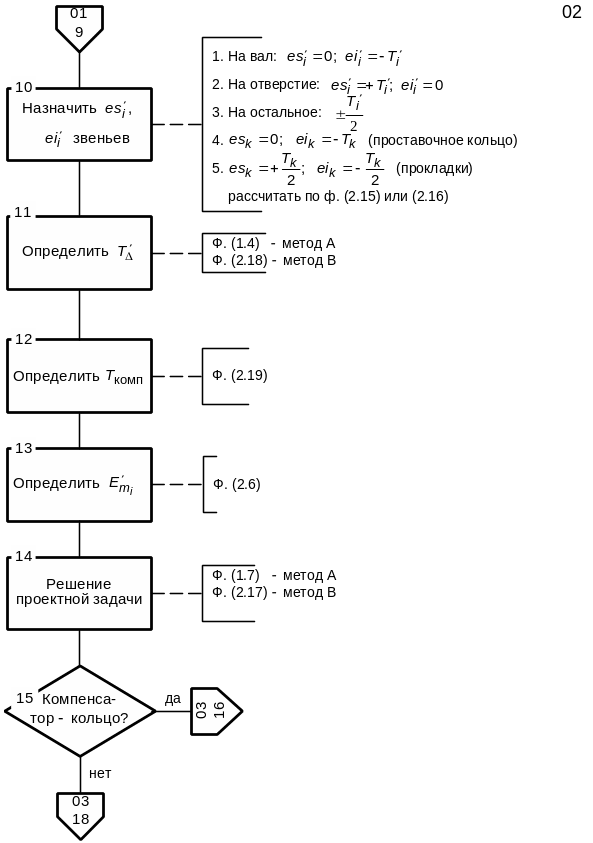

Рисунок 2.7 – Алгоритм решения размерных цепей при достижении

точности методом полной и неполной взаимозаменяемости (начало)

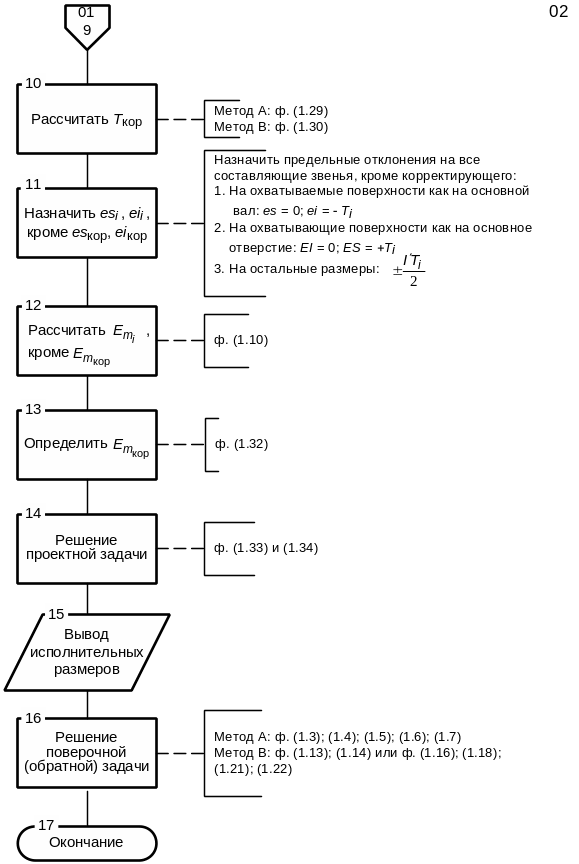

Рисунок 2.7 – Алгоритм решения размерных цепей при достижении

точности методом полной и неполной взаимозаменяемости (конец)

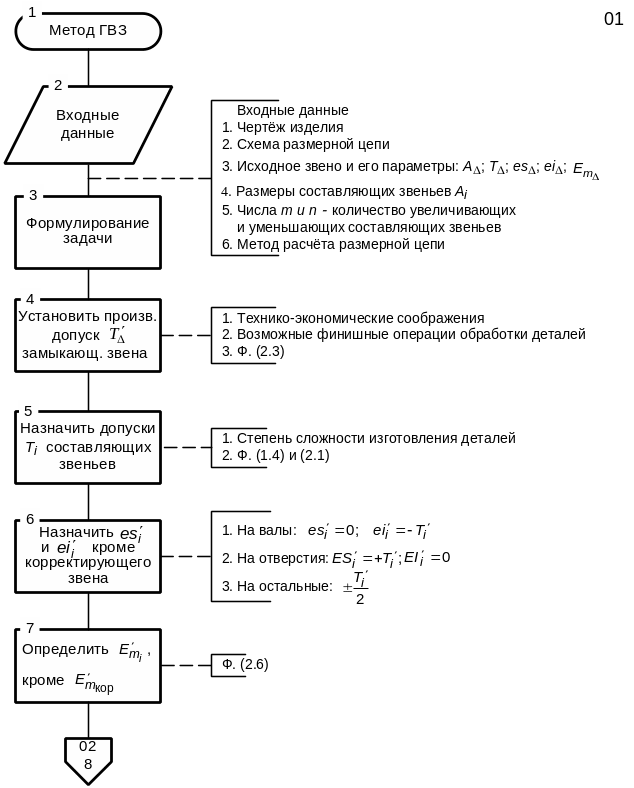

Рисунок 2.8 – Алгоритм решения сборочной размерной цепи при достижении

точности методом групповой взаимозаменяемости (начало)

Рисунок 2.8 – Алгоритм решения сборочной размерной цепи при достижении

точности методом групповой взаимозаменяемости (конец)

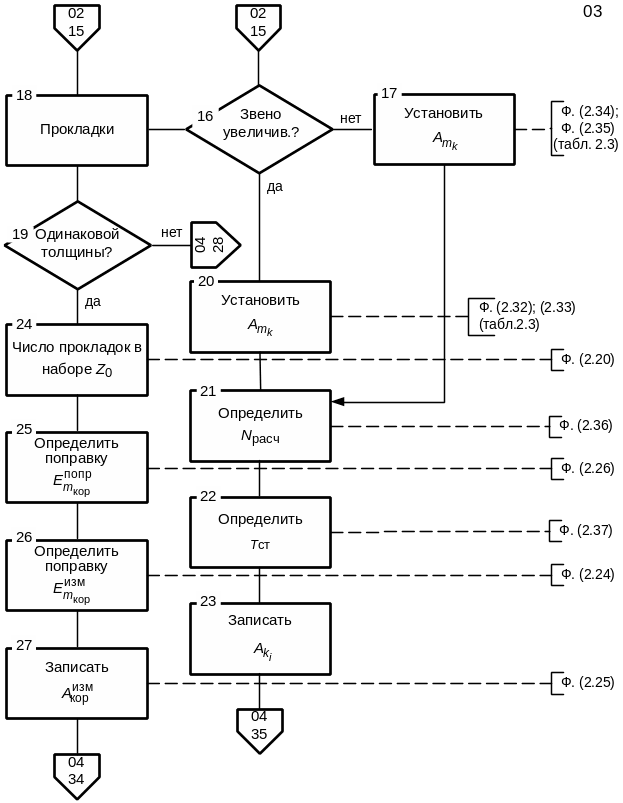

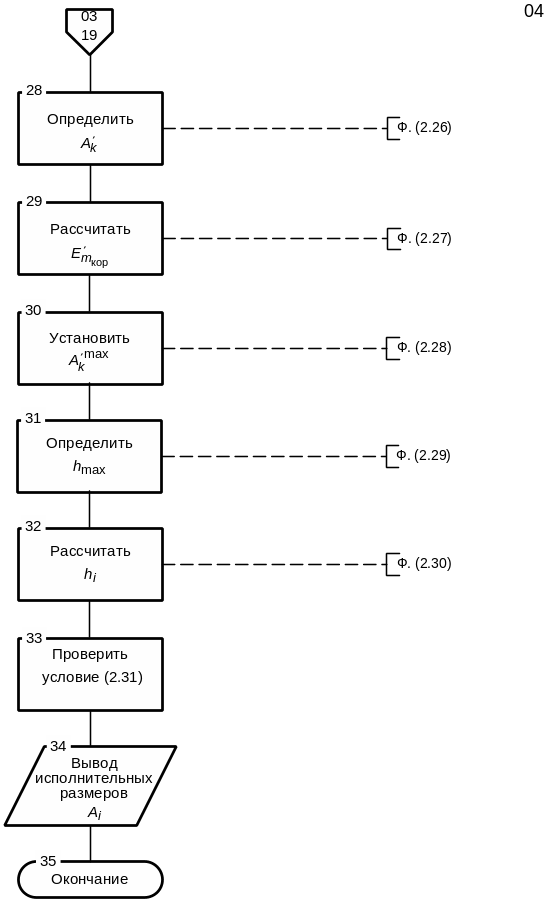

Рисунок 2.9 – Алгоритм расчета сборочной размерной цепи при достижении

точности методом регулирования с применением неподвижного

компенсатора (начало)

Рисунок 2.9 – Алгоритм расчета сборочной размерной цепи при достижении

точности методом регулирования с применением неподвижного

компенсатора (продолжение)

Рисунок 2.9 – Алгоритм расчета сборочной размерной цепи при достижении

точности методом регулирования с применением неподвижного

компенсатора (продолжение)

Рисунок 2.9 – Алгоритм расчета сборочной размерной цепи при достижении

точности методом регулирования с применением неподвижного

компенсатора (окончание)

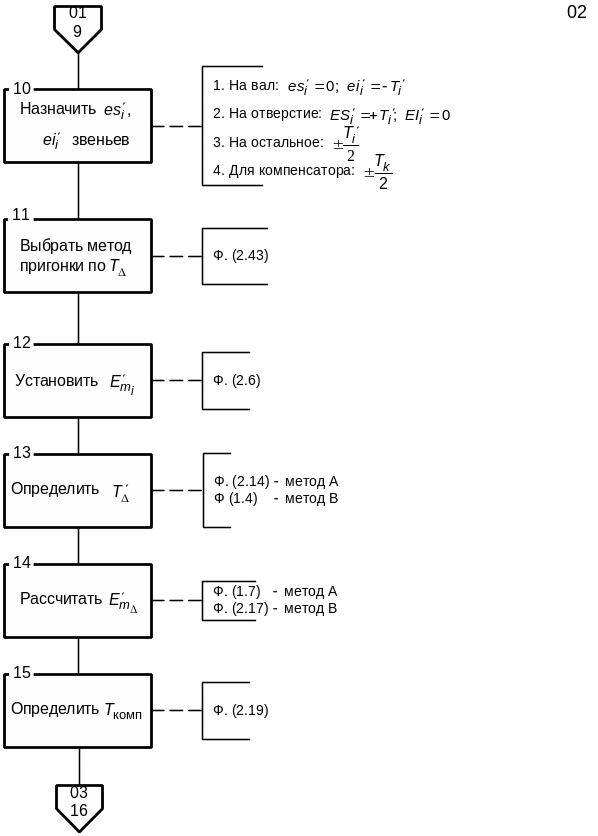

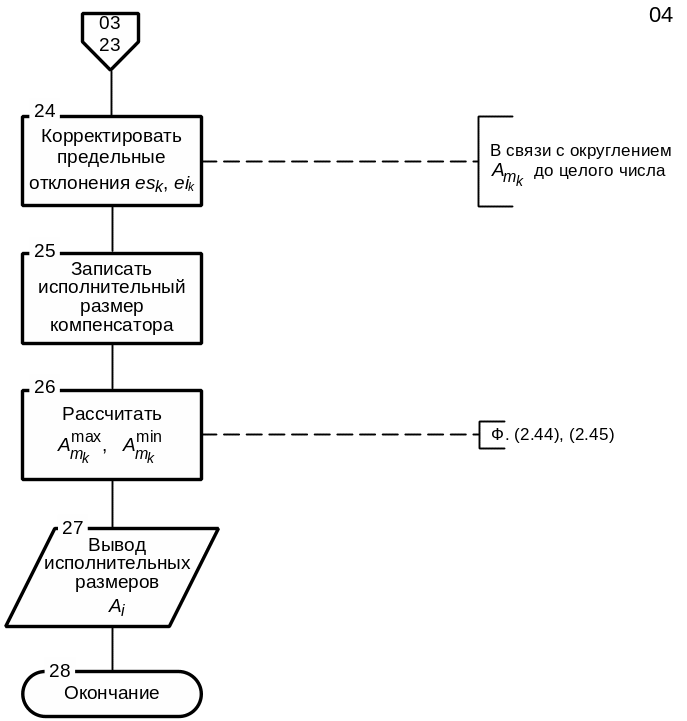

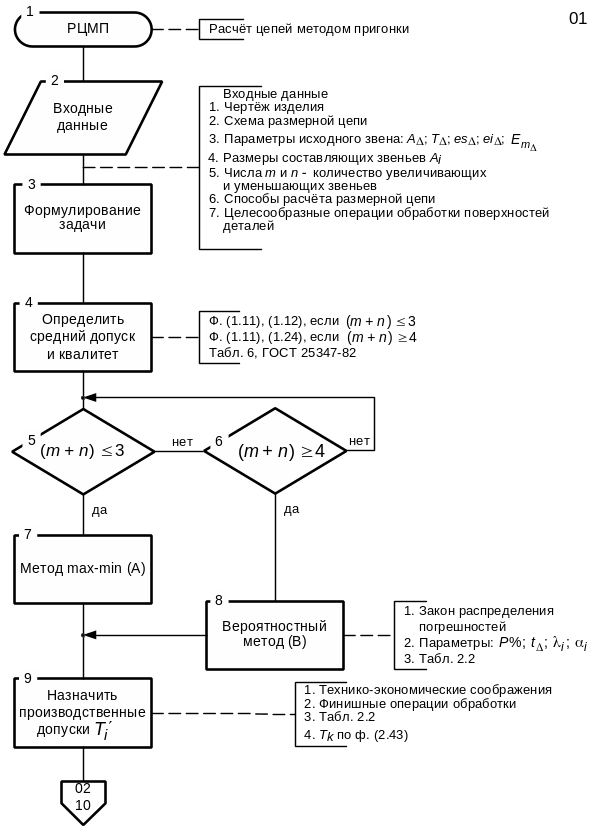

Рисунок 2.10 – Алгоритм сборочной размерной цепи при достижении точности
