Стропильные конструкции и конструкции покрытия одноэтажных пром .Зданий.
Несущие конструкции покрытия могут быть плоскостными( балки ,фермы, арки) либо тонкостенными пространственными (оболочки , своды, купола) . Ж.б. балки односкатные ,двускатные и с параллельными полками, таврового и двутаврового сечения при пролетах 12и18м могут выполнятся из обычного и предварительно напряженного ж.б. Балки покрытий крепят к колонне при помощи сварки з.д. и на болтах. Односкатные б. для зд. с шагом колонн 6м и наружным водоотводом; двускатные как с внутренним так и с наружным водоотводом .
Железобетонные балки.

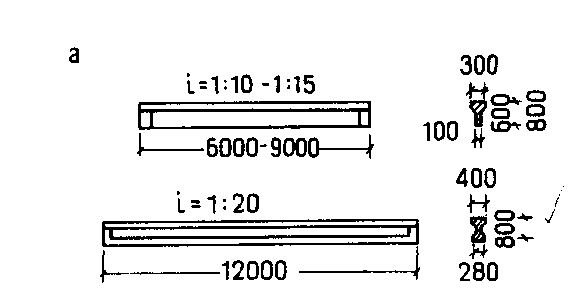

а) односкатные, б) двускатные.

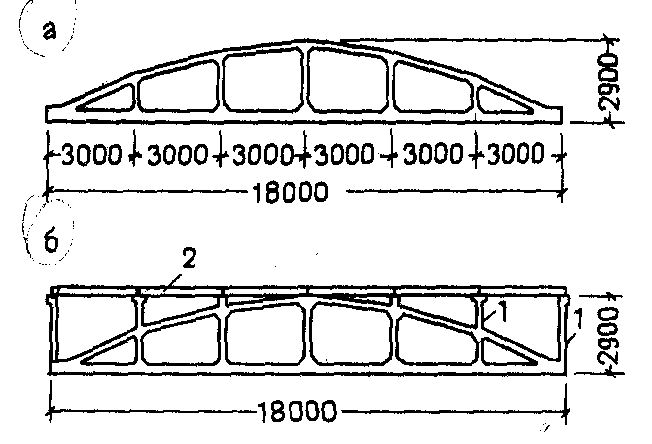

При пролетах 18м и более при больших нагрузках целесообразно применение ферм .Номенклатура сборных ж.б. конструк. предусматривает фермы сегментного очертания и с параллельными поясами пролетами 18, 24,30м при шаге колонн 6 и 12м.
При крановых нагрузках свыше 50т при пролетах 30м и более применяют стальные фермы , изготовляемые из прокатных уголков. Целесообразной формой стальных ферм является полигональная , позволяющая получать небольшие уклоны покрытий (1:12,1:8). Типовые стальные фермы изготовляют для пролетов 18,24,30,36м. Высота на опоре принята одинаковой для всех пролетов и равной 2,2 м, а длинна панели верхнего пояса-3 м.

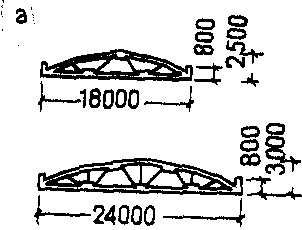

Наиболее распространенным типом несущих деревянных конструкций для покрытий пром. зд. при пролетах до 30м являются клееные сегментные металлодеревянные фермы.
При пролетах от 40 м и выше рекомендуют арочные системы , которые экономичнее и легче , чем балочные и рамные конструкции. Наиболее просты в изготовлении и сборке двух шарнирные арки . Арки можно выполнять из ж.б. ,металла, и дерева. Шарнирные арки делают с затяжками для восприятия распора.
Пространственные конструкции.
Можно перекрывать большие пролеты как в поперечном так и продольном направлении, что позволяет сократить кол-во опор. Элементы в таких покрытиях связаны м/д собой и работают как единое целое, совмещая несущие и ограждающие функции.
К основным типам пространственных конструкций покрытий относятся цилиндрические оболочки, призматические складки ,оболочки двоякой кривизны , арочные своды оболочки и покрытия более сложной формы.
Конструкции длинных цилиндрич. оболочек разработаны для зд. с сеткой колонн 12x24
Короткие оболочки –12x18 .,12x24, 12x30 м.
Рис. Тонкостенные пространственные конструкции
а — длинная цилиндрическая оболочка; б — короткая цилиндрическая оболочка;
№ 23
Конструкции стенового ограждения одноэтажных промзданий.
Наружные и внутренние стены вместе с элементами заполнения проемов –окнами, дверями и воротами –составляют вертикальные ограждения промзданий.
На выбор конструкции и материала вертикального ограждения оказывают режим работы внутренняя среда производственных помещений, климатические условия района строительства ,архитектурная композиция здания , требования экономики.
Наружные стены выполняют из панелей ,керамических камней асбестоцементных листов и других материалов.
Устойчивость значительных свободных от опор участков продольных и торцевых стен обеспечивается устройством фахверков. Устойчивость торцевых стен высоких промзданий может быть обеспечена устройством пилястр. Стены могут быть самонесущими, несущие и навесные. Самонесущие и навесные стены монтируют на ж.б. и стальной каркас .Крупные стеновые панели по назначению подразделяются на 2 вида :для отапливаемых и не отапливаемых зданий . Стеновые панели для отапливаемых зд. изготовляют однослойными , двухслойными и трехслойными.
Однослойные из- ячеистых и легких бетонов ( пенобетона ,газобетона или керамзитобетона), Двухслойные –из ж.б. плит , утепленных цементным фибролитом или ячеистым бетоном . Трехслойные –из 2 ж.б. ребристых плит и слоя утеплителя м/д ними ,рекомендуется для зданий с повышенной влажностью.
По размещению в стене панели подразделяются на рядовые, угловые –удлиненные, парапетные для продольных и торцевых стен, карнизные и простеночные.
Унифицированные утепленные стеновые панели имеют длину 6 и 12м и высоту 1,2 1,8 м ,а не утепленные –также 2,4 м.
Конструктивные решения стыков: для герметизации стыки заполняют эластичным материалом (пароизолом, гернитом ) а с наружной стороны заделывают мастиками –герметиками(УМ –40, УМ-50 и др.)
В не отапливаемых зданиях для вертикальных ограждений применяют листовые материалы – волнистые асбестоцементные листы усиленного и унифицированного профилей, стальные и алюминиевые гофрированные листы . Нижнюю часть стен , более подверженную увлажнениям и механическому возд. На высоту 2-3 м выполняют из ж.б. панелей .Листы стыкуют внахлестку с напуском не менее 10 см и крепят при помощи болтов .
№ 24
