4. Технология работы многочерпаковых снарядов
Многочерпаковые земснаряды осуществляют разработку дноуглубительной прорези поперечными лентами – папильонированием. Перед тем, как начать разработку папильонажной ленты, т. е. начать двигаться от одной кромки прорези до другой, делается подача земснаряда вперед по становому канату.
Технологический режим работы снаряда определяется величиной подачи его по становому канату, скоростью папильонирования и скоростью движения черпаковой цепи.
Задачей данной лабораторной работы является установление параметров работы земснаряда, обеспечивающих расчетную производительность по условиям грунтозабора и грунтоотвода в данных конкретных условиях работы.
По технологии грунтозабора различают работу черпаковых снарядов на тонких и толстых слоях.
Тонкими слоями считаются такие, когда их толщина меньше радиального вылета черпака , равного разности радиусов вращения козырька и спинки черпака (рис. 6). Если , то такие слои называются толстыми.
На тонких слоях величина подачи вперед по становому канату принимается не более 0,75 длины шлейфа.
|
(37) |
где – длина шлейфа или части холостой (провисающей) ветвей черпаковой цепи, участвующей в грунтозаборе на данной папильонажной ленте (рис. 7). Длина шлейфа зависит от глубины опускания рамы (дается в задании).
На толстых слоях величина подачи
|
(38) |
Величина зависит от конструкции черпаков, и также дается в задании.
При данной толщине снимаемого грунта и выбранной величине подачи вперед обеспечение расчетной производительности по грунтозабору определяется скоростью папильонирования, т. е. скоростью поперечного перемещения земснаряда , м/мин:
|

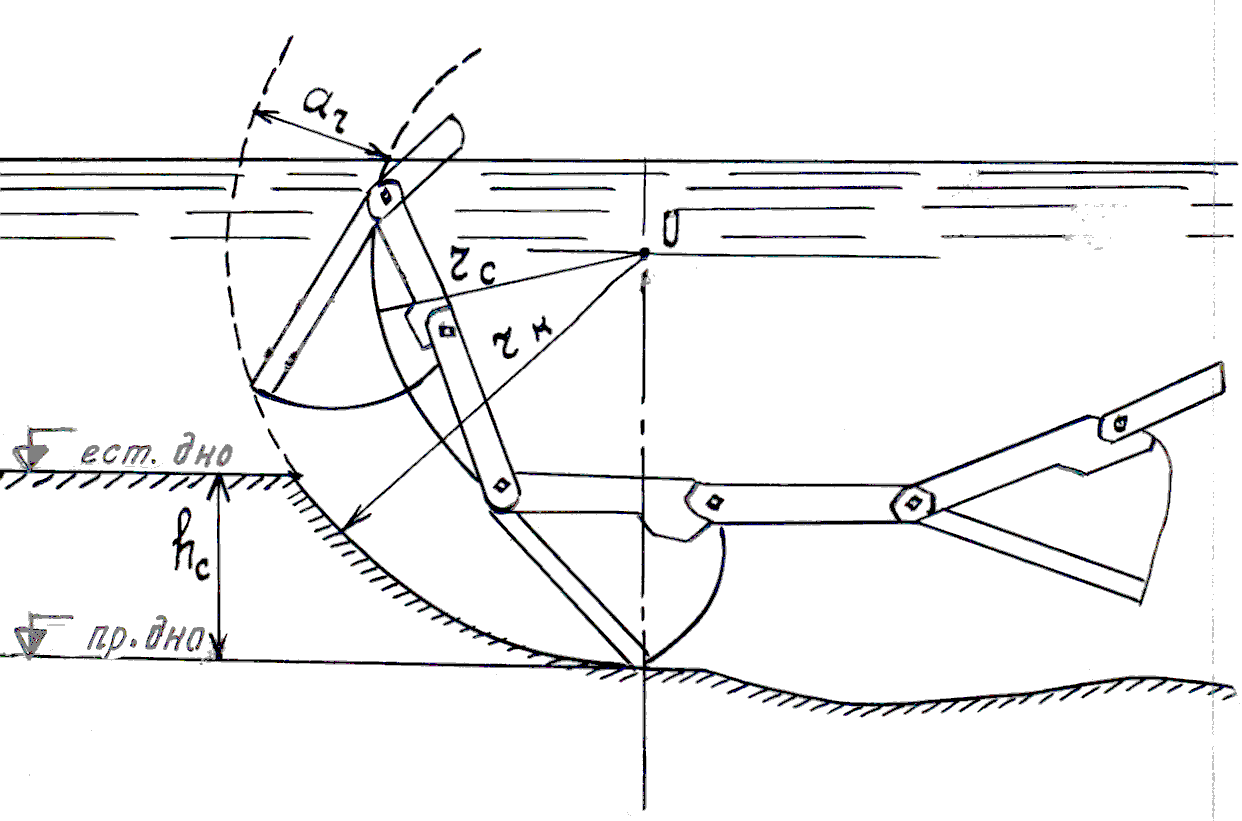

Рисунок 6 – Параметры, влияющие на величину подачи вперед
– радиус вращения козырька черпака;
– радиус вращения спинки черпака;
–- радиальный вылет черпака;
– толщина снимаемого слоя грунта.
|
(39) |
где – расчетная производительность, м3/ч
|
(40) |
где – техническая производительность (дается в задании), м3/ч);
– расчетный коэффициент использования технической производительности.
Для многочерпаковых земснарядов за расчетный коэффициент снижения технической производительности принимается меньший из коэффициентов на род грунта - или по условию наполнения черпаков - .
|

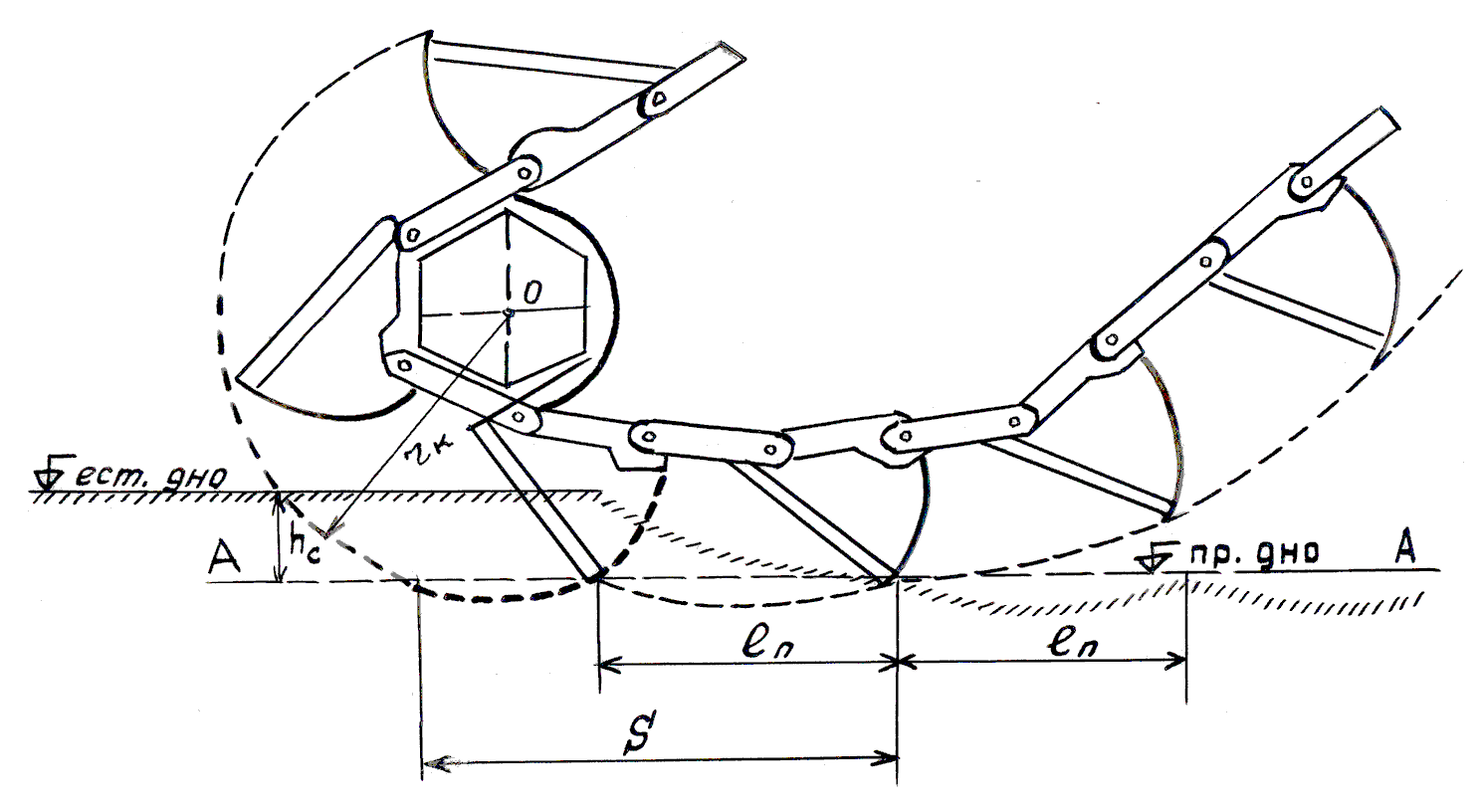

Рисунок 7 – Схема резания грунта черпаками шлейфа
Расчетная производительность должна быть обеспечена и по условию грунтоотвода, что обеспечивается соответствующей частотой опорожнения – , которая находится из соотношения
|
(41) |
где – коэффициент разрыхления грунта, который зависит от плотности его залегания и гранулометрического состава и колеблется в пределах от 1,0 до 1,25. В данной работе можно принять =1,2;
– вместимость черпака, м3;
– коэффициент наполнения черпака, который зависит от глубины опускания черпаковой рамы, рода грунта и толщины слоя (дается в задании).
Расчет технологических параметров работы земснаряда производится для толщины снимаемого слоя в диапазоне от 0,2 до 1,6 м с шагом 0,2м.
Результаты расчетов сводятся в таблицу – технологическую карту (табл. 6).
Исходные данные приведены в табл. 7.
Таблица 6 – Технологическая карта работы многочерпакового земснаряда папильонажным способом
Параметры |
Толщина снимаемого слоя, , м |
|||||||
0,2 |
0,4 |
0,6 |
0,8 |
1,0 |
1,2 |
1,4 |
1,6 |
|
Подача вперед, , м |
* |
* |
* |
* |
* |
* |
* |
* |
Скорость папильонирования, , м/с |
* |
* |
* |
* |
* |
* |
* |
* |
Частота опорожнениия черпаков, , 1/мин |
* |
* |
* |
* |
* |
* |
* |
* |
Таблица 7 – Характеристика условий работы земснаряда
Параметры |
Варианты заданий |
||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Техническая производительность, , м3/ч |
550 |
350 |
400 |
500 |
400 |
350 |
250 |
250 |
550 |
Вместимость черпака, , м3 |
0,8 |
0,5 |
0,6 |
0,7 |
0,6 |
0,5 |
0,4 |
0,4 |
0,8 |
Радиальный вылет черпака, , м |
0,8 |
0,5 |
0,6 |
0,7 |
0,6 |
0,5 |
0,4 |
0,3 |
0,8 |
Длина шлейфа цепи, , м |
2,0 |
1,2 |
1,6 |
1,8 |
1,4 |
1,2 |
1,0 |
0,9 |
2,5 |
Коэффициент рода грунта, |
0,7 |
0,9 |
0,9 |
1,0 |
1,0 |
0,8 |
0,6 |
0,7 |
0,6 |
Коэффициент наполнения черпака, |
0,8 |
1,0 |
1,0 |
0,8 |
0,9 |
0,9 |
0,9 |
0,8 |
0,7 |
Продолжение таблицы 7.
Параметры |
Варианты заданий |
|||||||
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
Техническая производительность, , м3/ч |
500 |
400 |
350 |
275 |
250 |
150 |
500 |
400 |
Вместимость черпака, , м3 |
0,7 |
0,6 |
0,5 |
0,4 |
0,4 |
0,3 |
0,7 |
0,6 |
Радиальный вылет черпака, , м |
0,8 |
0,7 |
0,6 |
0,5 |
0,4 |
0,3 |
0,8 |
0,6 |
Длина шлейфа цепи, , м |
2,0 |
1,8 |
1,0 |
1,0 |
1,5 |
0,8 |
2,5 |
1,7 |
Коэффициент рода грунта, |
0,7 |
0,8 |
0,9 |
0,8 |
0,6 |
0,7 |
0,6 |
0,9 |
Коэффициент наполнения черпака, |
0,9 |
0,7 |
0,8 |
0,9 |
1,0 |
0,9 |
0,7 |
0,8 |
