3. Определение основных параметров черпакового устройства
Черпаковое устройство многочепаковых снарядов работает в тяжелых условиях и испытывает значительные статические и динамические нагрузки. Поэтому все его узлы и детали подлежат расчету из условия обеспечения прочности и надежности в работе. Однако, чтобы выполнить расчеты отдельных деталей (например, оси барабанов, черпаковые скаты, черпаковые пальцы, которые воспринимают нагрузку), необходимо определить основные параметры черпакового устройства.
Исходными данными, принимаемыми для предварительных расчетов, являются: производительность земснаряда, глубина черпания, осадка судна и высота подъема, которая определяется габаритными размерами корпуса земснаряда и шаланды.
Вначале определяется вместимость черпака , л:
|
(23) |
где – проектная производительность земснаряда по грунту, м3/ч;
– частота прохождения черпаков через грунтовый колодец, определяется скоростью движения черпаковой цепи, 1/мин;
– коэффициент использования вместимости черпака, учитывающий разрыхленность грунта.
Скорость движения черпаковой цепи зависит от рода грунта, условий работы и постоянно меняется. Ее приходится снижать при разработке плотных, а также липких и засоренных грунтов. Расчетное значение устанавливаются исходя из наиболее характерных условий работы снаряда. У отечественных снарядов за расчетное значение принимается 1/мин.
Препятствием к дальнейшему увеличению скорости является чрезмерно высокая вибрация, повышенный уровень шума, просор грунта из-за неполного освобождения черпаков, усиленной износ деталей.
Коэффициент использования вместимость черпака также зависит от условий работы (глубины опускания рамы, рода грунта) и принимается при проектировании .
После того, как вместимость черпака определена, рассчитываются конструктивные элементы черпаков: – расстояние между центрами отверстий под черпаковые пальцы; – вылет черпака (расстояние от линии центров отверстий под черпаковые пальцы до режущей кромки), (рис. 4); – наибольшая ширина каретки черпака по наружным кромкам упорных планок.
|
Рисунок 4 – Схема черпака
, |
(24) |
где – коэффициент, равный 0,093…0,098;
– вместимость черпака, л;
|
(25) |
Далее определяют необходимую длину граней верхнего и нижнего барабанов.
|
(26) |
где – высота соединительного звена, м:
|
(27) |
– число граней барабана.
Для верхнего барабана в расчете принимается для земснарядов производительностью до 300 м3/ч =4, для земснарядов большей производительности =5, для нижнего – на одну грань больше.
После определения конструктивных размеров черпаков рассчитывается общая длина черпаковой цепи , м
|
(28) |
где – длина рабочей ветви цепи, м;
– длина холостой ветви цепи, м
– общая длина участков цепи, огибающих черпаковые барабаны, м.
Длина рабочей ветви цепи, :
|
(29) |
где – высота подъема или расстояние от днища корпуса снаряда до центра тяжести объема грунта, находящегося в черпаке над уровнем оси верхнего барабана., м. Эта величина рассчитывается, однако в данной работе она задается в задании;
– осадка снаряда, которая зависит от условий работы снаряда (дана в задании);
– радиус черпания, м.
|
(30) |
где – длина грани нижнего барабана, м;
– высота звена, м;
– вылет черпака, м.
– коэффициент (отношение грани барабана к апофеме – радиусу описанной окружности ):
– для шестигранного барабана =1,55;
– для пятигранного барабана =1,45.
Длина провисающей холостой ветви цепи на одно звено больше рабочей ветви
|
(31) |
Общее (суммарное) число расположенных на барабане звеньев должно быть нечетным. Если на верхнем барабане , то на нижнем .
|
(32) |
Общая длина черпаковой цепи
|
(33) |
|

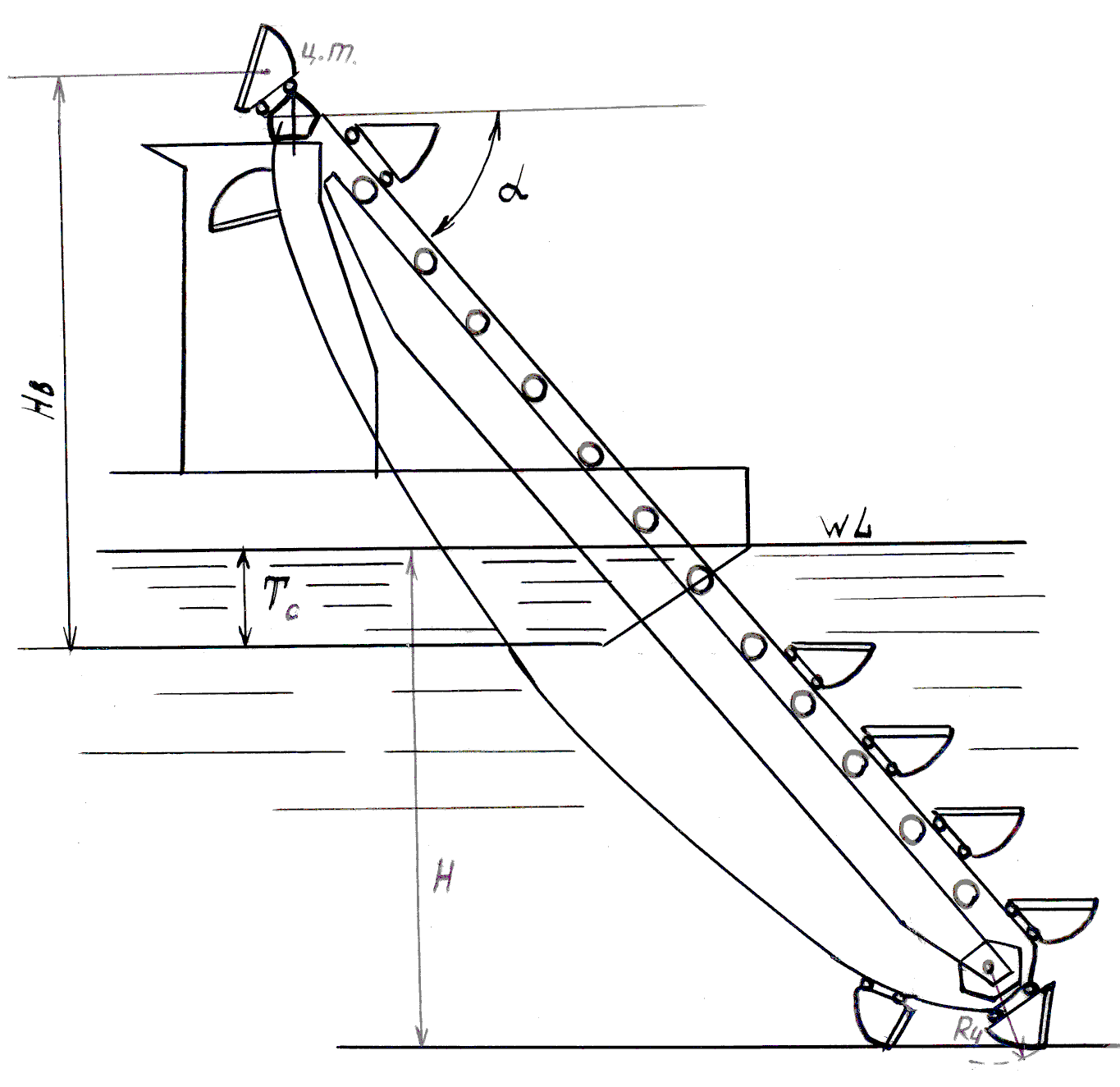

Рисунок 5 – Схема к расчету черпакового устройства
Общее число черпаков в цепи
|
(34) |
где – шаг черпаковой цепи (черпак + соединительное звено)
|
(35) |
Отсюда
|
(36) |
Исходные данные для расчета приведены в таблице 5.
Таблица 5 – Характеристика многочерпакового снаряда
Параметры |
Варианты заданий |
||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Производительность земснаряда, , м3/ч |
500 |
150 |
250 |
275 |
350 |
400 |
450 |
500 |
550 |
Глубина черпания, , м |
11,0 |
6,5 |
7,0 |
7,5 |
8,0 |
8,5 |
9,0 |
9,5 |
10,0 |
Высота подъема, , м |
15,0 |
10,0 |
11,0 |
12,0 |
13,0 |
14,0 |
14,0 |
15,0 |
15,0 |
Осадка судна, , м |
2,1 |
0,7 |
0,9 |
1,1 |
1,2 |
1,4 |
1,6 |
2,0 |
2,2 |
Угол наклона черпаковой рамы, , 0 |
45 |
30 |
35 |
40 |
45 |
45 |
45 |
45 |
45 |
Продолжение таблицы 5.
Параметры |
Варианты заданий |
|||||||
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
Производительность земснаряда, , м3/ч |
150 |
250 |
275 |
350 |
400 |
450 |
500 |
550 |
Глубина черпания, , м |
7,0 |
7,5 |
8,0 |
8,5 |
9,0 |
9,5 |
10,0 |
10,5 |
Высота подъема, , м |
11,0 |
12,0 |
13,0 |
14,0 |
15,0 |
15,0 |
16,0 |
16,0 |
Осадка судна, , м |
0,8 |
1,0 |
1,2 |
1,4 |
1,6 |
1,8 |
2,1 |
2,3 |
Угол наклона черпаковой рамы, , 0 |
30 |
35 |
40 |
45 |
45 |
45 |
45 |
45 |
