ЗМІСТ

1. Загальна частина..........................................................................................4

2. Розрахунок сходового маршу із великорозмірних залізобетонних елементів

(висота поверху)............................................................................................6

3. Визначення нормативного і розрахункового навантажень...............8

4. Визначення розрахункових зусиль..........................................................8

5. Розрахункова схема маршу........................................................................9

6. Визначення потрібної площі перерізу робочої арматури в

ребрах маршу.................................................................................................10

7. Розрахунок маршу по похилим перерізам.............................................11

8. Додатки...........................................................................................................13

9. Робочі креслення...........................................................................................18

10. Специфікації.................................................................................................20

11. Робочі креслення.........................................................................................22

12. Список літератури.......................................................................................24

І. Загальна частина

Під час курсового та дипломного проектування студенти одержують, крім інших, завдання розрахувати елементи сходинкового маршу. При цьому вони повинні вирішити слідуючи питання:

1. Вибрати тип елементів сходового маршу, встановити їх габаритні розміри та форму перерізу (марш та площадки).

2. Зробити розрахунок маршу, розробити ескіз його арматурних виробів.

3. Розраховувати і зконструювати арматурні вироби для площадки.

4. Розробити робочі креслення розрахованих елементів сходового маршу із складанням спеціалізацій та зведення витрати сталі

1. Вибір типу елементів сходового маршу.

Так як збірні залізобетонні елементи сходинок житлових, цивільних та промислових будівель уніфіковані, то їх форма перерізу та габаритні розміри знаходяться у каталогах індустріальних виробів.

Наприклад:

1. Елементи сходинок для житлових будинків із цегли або цегляних блоків є в альбомах серії - 1.152-3 випуск 1 та 2, 1. 152-5 випуск.

2. Для житлових будинків із стінами з великих бетонних блоків та панелей робочі креслення елементів сходинок можна знайти в альбомах серії 1.151 -1 випуск 1 та 2, 1.250 - 1 випуск 2 (для маршів) і серії 1.152-3, 1.152-5 випуск 2, 1.251 - 1 випуск 1 (для площадок).

3. Для громадських споруд із стінами з цегли див. альбом серії 1.151 - 1 випуск 1 та 2, 1.250 - 1 (для маршів) і серії 1.152-3, 1.152-5 випуск 2, 1.251 - 1 випуск 1 (для площадок).

4. Для багатоповерхових громадьських і виробничих споруд, виконаних з елементів серії 1.020 - 1 ( на основі ИИ - 04), див. випуск 7 - 1, де є робочі крелення маршів з напівплощадками. Для споруд з елементів серії ИИ - 04 див. ИИ04 - 7 випуск 1.

5. Робочі креслення маршів, площадок і сходинкових балок для багатоповерхових промислових будівель, виконані із елементів серії ИИ 20 - 70, 1.420 - 12, 1.420 - 6, 1.420 - 14 - див. альбом ИИ27-1.

Креслення конструкцій сходових кліток в альбомах ИИ20-8, ИИ 27 - 2, ИИ 27 - 2 та ін. Скорочену номенклатуру елементів сходинок - див. додаток 1 табл. 7 .

Приведені в каталогах елементи виготовляються заводами збірного залізобетону, тому (під час роботи студентів за «типовими проектами) розміри збірних залізобетонних елементів треба брати чітко по каталогу (див. додаток таб. 7).

Студент має право замінити тільки класи матеріалів і переріз потрібної за розрахунком арматури.

В деяких випадках, під час індивідуального проектування, розміри елементів сходинок можуть відрізнятись від типових. При цьому треба пам'ятати, що заміна розмірів конструкцій вимагає також індивідуальної опалубки для їх виготовлення, що значно підвищить ціну виробу.

В усіх випадках конструкції сходових елементів залежать від схеми сходової клітки, тобто від способу спирання маршу і площадки.

Так, при спиранні площадки на несучі стіни із цегли, блоків або панелей, сходинки проектуються із збірних залізобетонних елементів і складаються із суцільних маршів і площадок, які монтуються одночасно із зведенням стін споруди.

Для споруди каркасно-панельного типу залізобетонні сходинки складаються з елементів (ломаного обрису), які включають в себе марш, одну або дві напівплощадки, що опираються на ригелi або панелі.

Сходинки житлових і громадських споруд проектуються двомаршовими. Сходинки промислових споруд можуть бути дво-, три- і чотиримаршовими.

Під час вибору типових залізобетонних елементів сходинок, визначення їх габаритних розмірів, форми перерізу можна керуватися альбомами їх робочих креслень (див. ст. 1 - 2 і табл. 7).

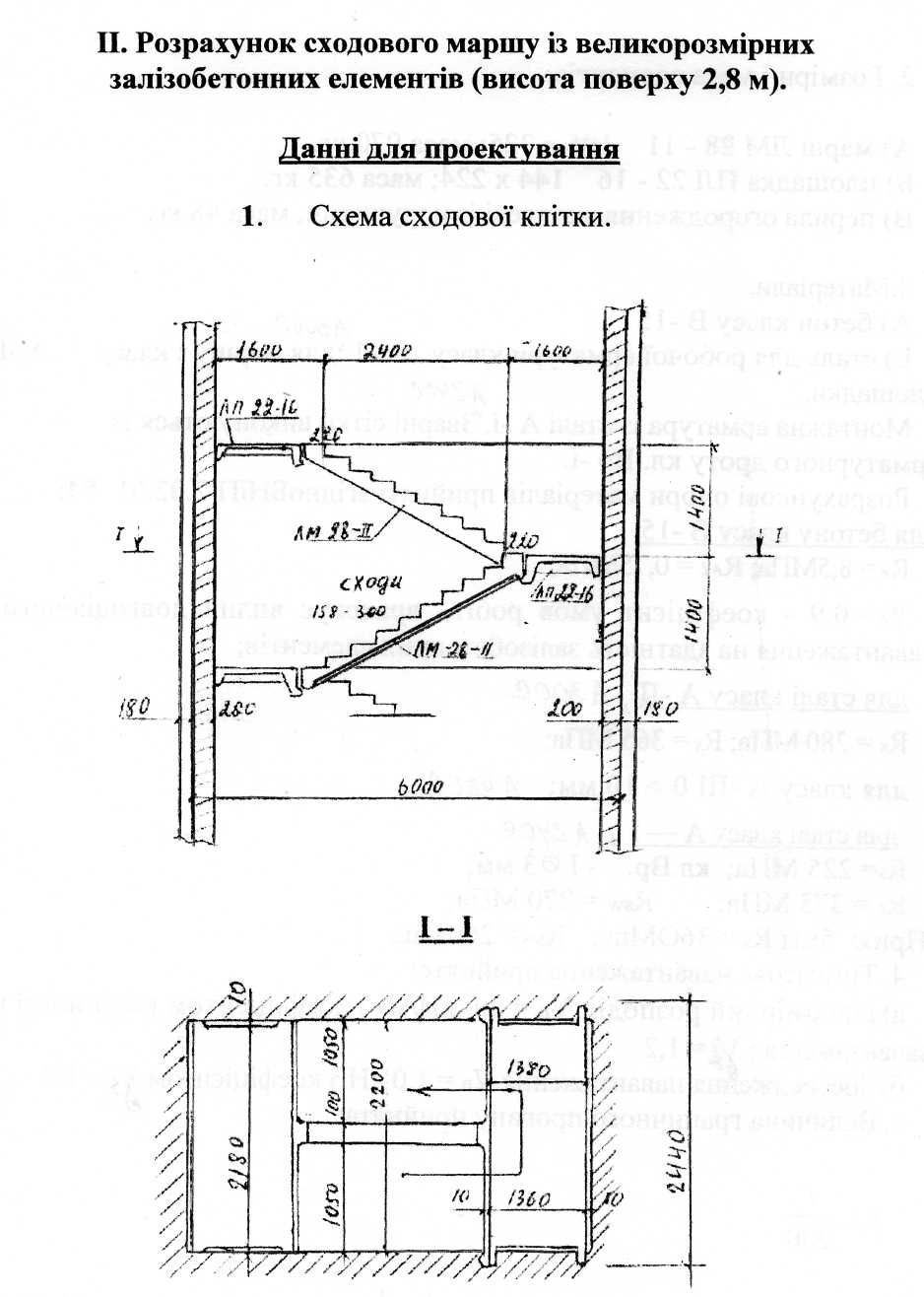

Примітка: 1. Віконні та дверні пройоми на схемі не вказані. 2. Примикаючі перекриття на схемі не вказані.

Мал. 1

2. Розміри і маса елементів:

A) марш ЛМ 28 - 11 105 х 325; маса 970 кг.

Б) площадка ПЛ 22 - 16 144 х 224; маса 635 кг.

B) перила огородження металеві із поручнями, маса 48 кг.

3.Матеріали:

А) бетон класу В-15

Б) сталь для робочої арматури класу А 300С для маршу і класу А 400С для площадки.

Монтажна арматура із сталі А240С . Зварні сітки виконуються із арматурного дроту кл. Вр -І.

Розрахункові опори матеріалів прийняті згідноБНіП 2.02.01-84: для бетону класу В -15

R _b= 8,5МПа; R_bt = 0,75МПа;

γ_b=0,9 - коефіцієнт умов робіт, враховує вплив довгодіючого навантаження на здатність залізобетонних елементів;

для сталі класу А 300С

R_s = 280 МПа; R_s = 365 МПа; для класу А 400С,Ø> 10 мм;

для сталі класу А 240С

R_s=225MПa; кл.Вр.-1Ø3мм;

R_s = 3 75 МПа; R_sw = 270 МПа; При Ø 5мм R_s=360MПa; R_sw=260MПa

4. Тимчасове навантаження прийняте:

а) рівномірний розподіл V_n = 3,0 кН/м² з коефіцієнтом надійності по навантаженню = 1,2

б) Зосередження навантаження V_n = 1,0 кН з коефіцієнтом = 1,2

5. Величина граничного прогину прийнята:

6. Гранична величина прогину від додаткового короткого тимчасоводіючого зосередженого вантажу V_ser = 1,0 кН прийнята 0,7 мм.

7. Габаритні розміри елементів сходинок по альбому серії № 03-02 (1-141).
