Вариант 1

1. Линейные элементы электрических цепей постоянного тока. Идеальный источник напряжения.

2. Выпрямительные диоды. Принцип работы, назначение, характеристики.

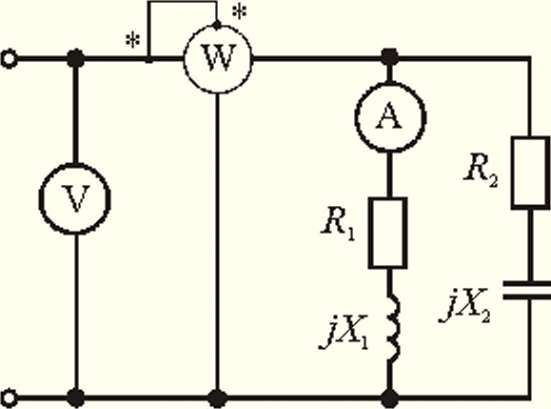

3. В цепи, изображенной на рисунке, активные и реактивные сопротивления ветвей соответственно равны R₁=3 Ом, Х₁=4 Ом, R₂=2 Ом и Х₂=-5 Ом. Ток, измеренный амперметром, I₁= 3А.

Определить: а) показания вольтметра и ваттметра; б) коэффициент мощности на зажимах цепи. Расчет выполнить методом комплексных чисел. Построить векторную диаграмму.

Вариант 2

1. Линейные элементы электрических цепей постоянного тока. Идеальный источник тока.

2. Стабилитроны. Принцип работы, назначение, характеристики.

3. В цепи, изображенной на рисунке, активные и реактивные сопротивления соответственно равны R₁=0,5 Ом, Х₁=1Ом, R₂=3Ом, Х₂=4Ом, R₃=1,5Ом и Х₃=-2Ом. К зажимам цепи приложены синусоидальное напряжение, действующее значение которого U=60В.

Определить: а) действующее значение токов в ветвях и в неразветвленном участке; б) активную, реактивную и полную мощности в параллельных ветвях и на зажимах цепи. Построить векторную диаграмму.

Вариант 3

1. Линейные элементы электрических цепей постоянного тока. Резистивный элемент.

2. Однополупериодная схема выпрямления переменного тока.

3. К сети переменного тока с частотой f = 50 Гц и напряжением U = 220 В подключены параллельно катушка индуктивности с параметрами R=10 Ом,

L=0,1 Гн и конденсатор с параметром С=80 мкФ (потерями активной мощности в конденсаторе пренебрегаем).

Определить токи в ветвях цепи. Составить баланс мощностей. Построить в масштабе векторную диаграмму токов и напряжения.

Вариант 4

1. Нелинейные цепи постоянного тока. Индуктивный элемент.

2. Двухполупериодная схема выпрямления переменного тока.

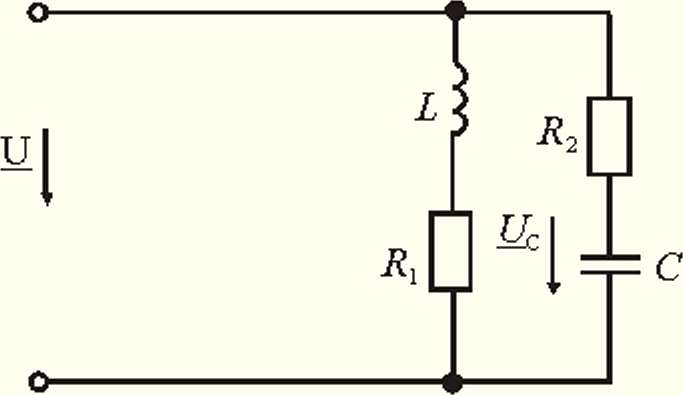

3. В цепь синусоидального переменного тока включены две параллельные ветви. Параметры включенных в них элементов известны: R₁=4 Ом, R₂=5 Ом,

L= 0,096 Гн и С= 630 мкФ. Напряжение на конденсаторе U_С=30 В.

Найти токи в ветвях и неразветвленной части цепи. Определить коэффициент мощности всей цепи. Построить векторную диаграмму. Частота переменного тока f = 50 Гц

Вариант 5

1. Нелинейные цепи постоянного тока. Емкостной элемент.

2. Мостовая схема выпрямления переменного тока.

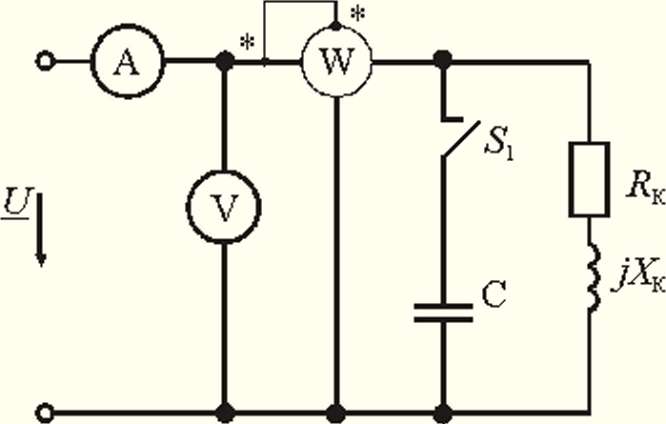

3. К зажимам цепи подведено синусоидальное напряжение, действующее значение которого U=100В; частота f = 50 Гц. Показания приборов: ваттметра Р=112Вт, а амперметра: при включенной батарее конденсаторов I₁=3А, при отключенной – I₂=4А.

Определить: а) активное и реактивное сопротивления катушки; б) емкость батареи конденсаторов. Построить векторную диаграмму токов и напряжения. Написать выражение для мгновенных значений напряжения и тока (при отключенной батарее конденсаторов).

Вариант 6

1. Мгновенные, средние и действующие значения синусоидальных напряжений и токов.

2. Основные характеристики биполярного транзистора и 4 режима его работы.

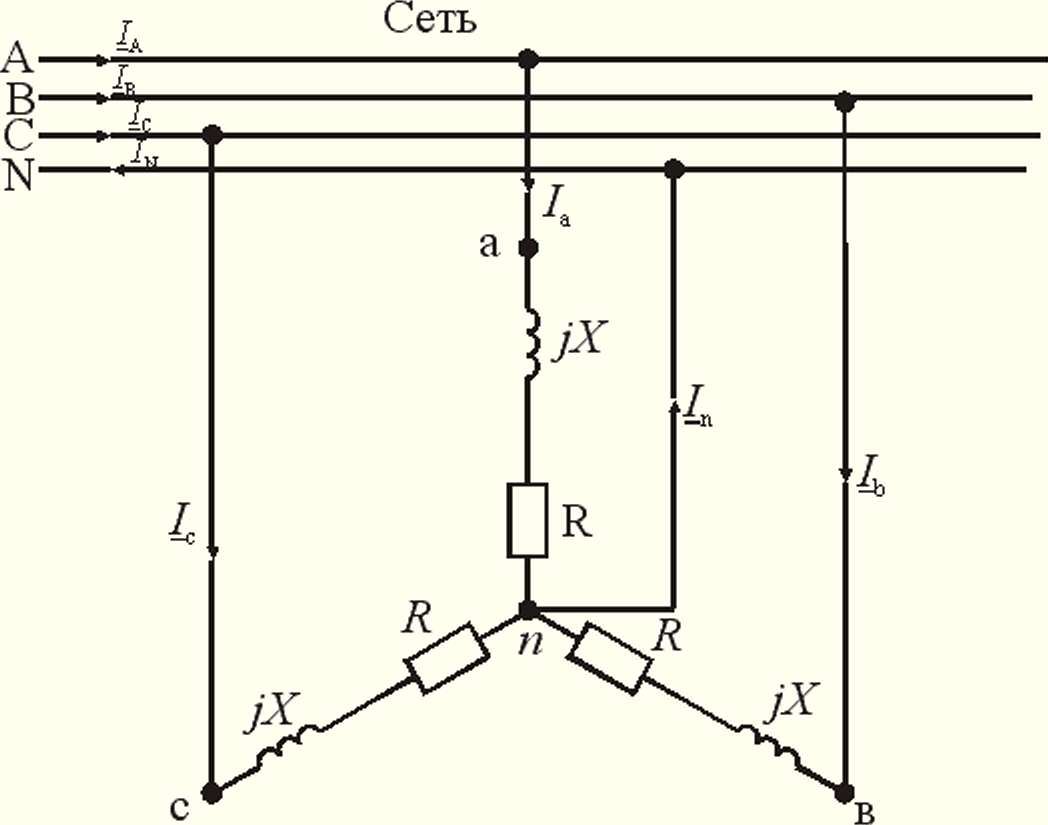

3. В трехфазную четырехпроводную сеть с линейным напряжением U = 380 B включены по схеме звезда осветительные лампы ДРЛ с параметрами R=36,6 Ом, X =55,6 Ом в каждой фазе.

Определить фазные токи потребителей. Построить в масштабе векторную диаграмму токов и напряжений.

Вариант 7

1. Мгновенные, средние и действующие значения синусоидальных напряжений и токов.

2. Полевые транзисторы со встроенным каналом. Принцип работы, назначение, характеристики.

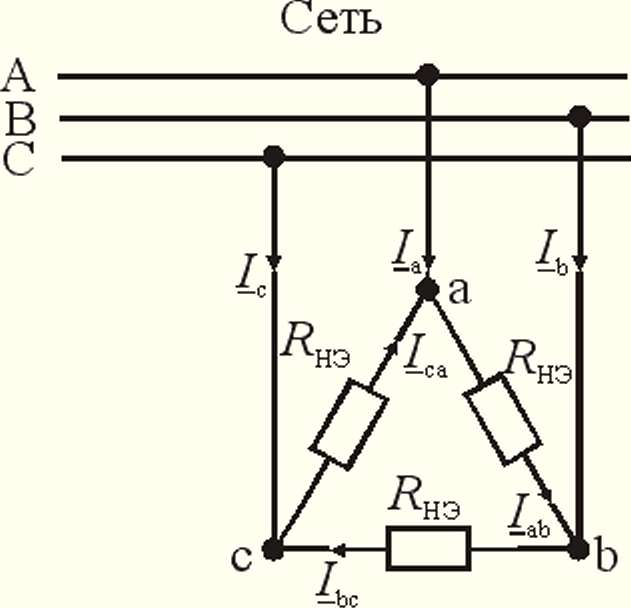

3. В трехфазную сеть с линейным напряжением U_Л=127В включены нагревательные элементы по схеме треугольника мощностью P=0,4 кВт в каждой фазе.

Определить фазные и линейные токи потребителей. Построить в масштабе векторную диаграмму токов и напряжений.

Вариант 8

1. Мощность в цепях синусоидального тока.

2. Полевые транзисторы со встроенным каналом. Принцип работы, назначение, характеристики.

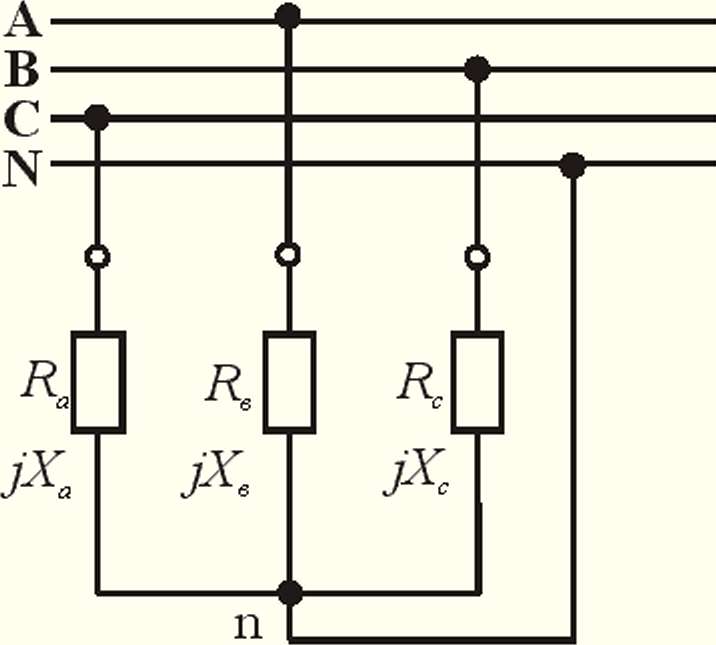

3. В трехфазной четырехпроводной линии с линейным напряжением U_Л =220В подключен несимметричный приемник, соединенный по схеме звезда с нейтральным проводом. Активные и реактивные сопротивления фаз приемника соответственно равны R_а = 10 Ом, X_а = 0 Ом; R_в = 3 Ом, X_в = 4 Ом; R_с = 9 Ом;

X_с = -12 Ом.

Определить токи в фазах, нейтральном проводе, активную и реактивную мощности приемника. Построить векторную диаграмму токов и напряжений.

Вариант 9

1. Мощность в цепях синусоидального тока.

2. Полевые транзисторы с индуцированным каналом. Принцип работы, назначение, характеристики.

3. К трехфазной линии с линейным напряжением 380 В подключены два симметричных приемника. Один из них соединен по схеме звезда и потребляет активную мощную P₁=3кВт при коэффициенте мощности cosφ₁=0,7, другой соединен по схеме треугольника и потребляет активную мощность P₂=10 кВт при коэффициенте мощности cosφ₂=0,5.

Определить показания амперметров.

Вариант 10

1. Комплексные амплитуды и комплексы.

2. Типовая схема усилителя на биполярном транзисторе в схеме с ОЭ.

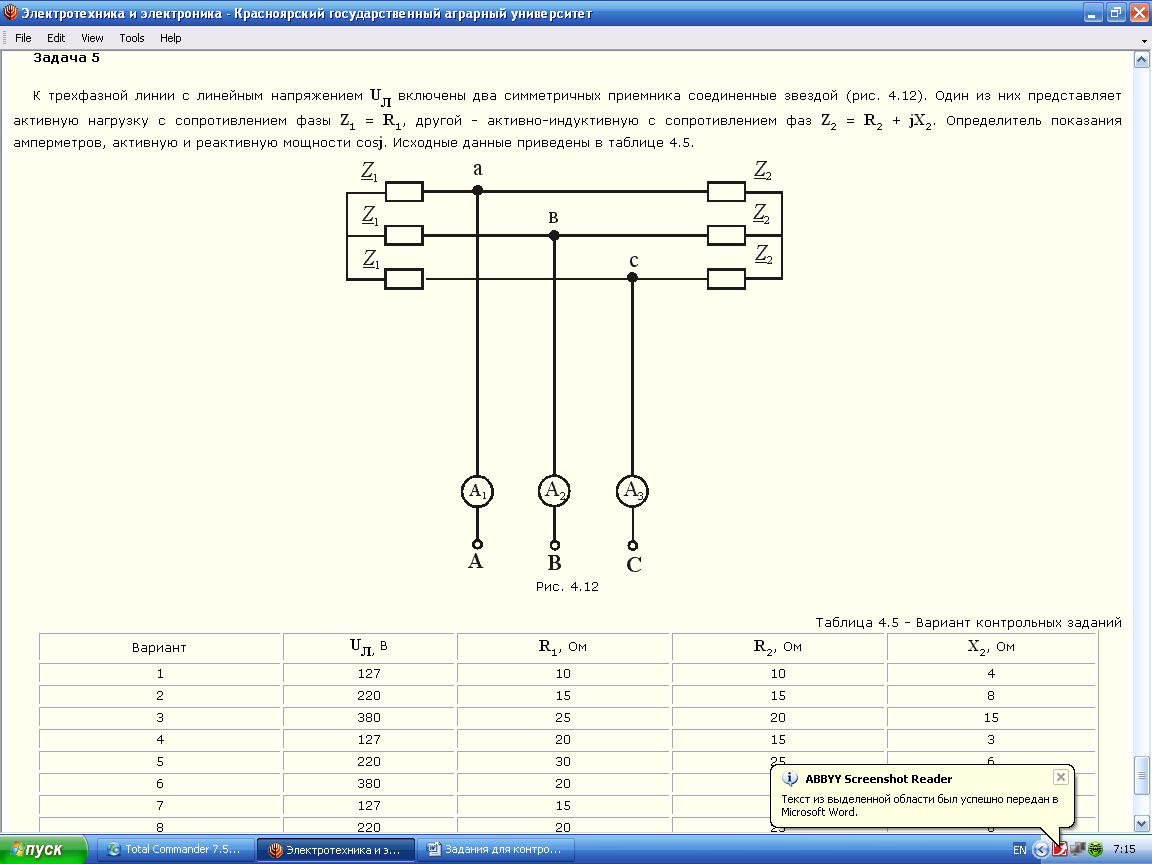

3. К трехфазной линии с линейным напряжением U_Л =127В включены два симметричных приемника соединенные звездой. Один из них представляет активную нагрузку с сопротивлением фазы Z₁ = 10 Ом, другой - активно-индуктивную с сопротивлением фаз Z₂ = 10 Ом + j4 Ом.

Определитель показания амперметров, активную и реактивную мощности cosj.

Вариант 11

1. Комплексное сопротивление и комплексная проводимость

2. Усилительный каскад на полевом транзисторе в схеме с ОИ.

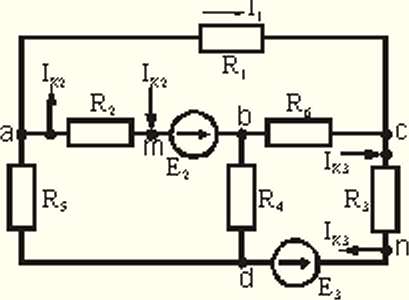

3. Параметры элементов электрической схемы, изображённой на рисунке, следующие: R₁=13 Ом; R₂=5 Ом; R₃=2 Ом; R₄=8 Ом; R₅=11 Ом; R₆=15 Ом; Е₂=12В; Е₃=16В; I_к3=2А.

1. Определить токи во всех ветвях схемы по законам Кирхгофа.

2. Определить токи во всех ветвях схемы методом узловых потенциалов.

3. Результаты расчёта токов, проведённого двумя методами, свести в таблицу и сравнить между собой.

4. Определить ток, указанный на схеме стрелкой, используя метод эквивалентного генератора.

5. Составить баланс мощностей в исходной схеме.

6. Начертить потенциальную диаграмму для любого контура, включающего две ЭДС.
