П.4.2. Керовані джерела

Керовані джерела EWB показані на рисунку П.4.6. Джерело на рисунку П.4.6,а є джерелом напруги, керованим струмом (ДНКС). В діалоговому вікні цього джерела задається єдиний параметр – коефіцієнт передачі, рівний відношенню вихідної напруги до струму керування; параметр має розмірність опору. Для джерела струму, керованого напругою (ДСКН, рисунок П.4.6,б) цей параметр має розмірність провідності, так як коефіцієнт передачі рівний відношенню вихідного струму до напруги керування.

а) б) в) г)

Рисунок П.4.6 – Керовані джерела напруги та струму

Джерела на рисунку П.4.6,в,г є джерелами напруги та струму, керовані відповідно напругою і струмом (ДНКН і ДНКС). Коефіцієнт передачі цих пристроїв – величина безрозмірна. Вихідний сигнал керованого джерела на рисунку 4.6,д визначається поліноміальною функцією.

П.4.3. Індикаторні прилади

Індикаторні прилади програми EWB 4.x показані на рисунку П.4.7.

П.4.3.1. Вольтметри та амперметри

Забезпечують відлік вимірюваної величини з точністю до четвертого знаку. До параметрів, що задаються, відносяться: внутрішній опір (Resistance), режим вимірювання (Mode) постійного (DC) або змінного (АС) струму.

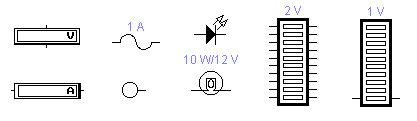

Рисунок П.4.7 – Індикаторні прилади

Від’ємна клема для підключення цих приладів позначена широкою чорною смугою і може бути розміщена на будь-якій грані іконки при обертанні зображення компонента – комбінації клавіш Ctrl+R.

П.4.3.2. Семисегментний цифровий індикатор

Модель широко використовуваних у цифровій техніці алфавітно-цифрових індикаторів. Параметри індикатора задаються в діалоговому вікні (рисунок П.4.8). В ньому перший параметр – максимальне значення вхідної напруги, другий – його мінімальне значення, третій і четвертий параметри – час затримки перемикання при переході від низького (мінімального) рівня вхідної напруги до верхнього (максимального) і навпаки, п'ятий параметр – порогова вхідна напруга, при якій починається свічення. Вітчизняними аналогами таких приладів є індикатори типу АЛС, ЗЛС та ін.

Рисунок П.4.8 – Вікно установлення параметрів 7- сегментного індикатора

П.4.3.3. Чотиривходовий індикатор

Чотиривходовий індикатор відрізняється від розглянутого наявністю вмонтованого дешифратора, що дозволяє підключати його безпосередньо до виводів двійково-десяткових лічильників з кодом 8–4–2–1. Правий вивід такого індикатора – молодший або нульовий розряд, при його активізації на індикаторі висвічується 1. Лівий вивід індикатора – старший або третій розряд, при його активізації відображається цифра 8. Якщо сигнал логічної одиниці подати на всі входи індикатора, то відображатиметься буква F, що означає в шістнадцятковій системі числення десяткове число 15 (сума чисел 8, 4, 2 і 1) При всіх можливих комбінаціях вхідних сигналів на індикаторі можна відображати числа 0…9 і букви А, В, С, D, Е і F.

П.4.3.4. Світлодіод

Параметри цього індикатора описуються властивостями напівпровідникових діодів.

П.4.3.5. Запобіжник

Модель плавкого запобіжника, спрацьовування якого при заданому струмі супроводжується пропаданням на його значку перемички між затискачами.

П.4.3.6. Логічний пробник

Характеризується напругою спрацьовування 2,4·В, що відповідає номінальному значенню сигналу логічної одиниці цифрових ІМС ТТЛ серії (з живленням +5·В). Спрацьовування супроводжується червоним або синім свіченням.

П.4.3.7. Звукова сигналізація (зумер)

З параметрами: Frequency – частота сигналу, що подається на гучномовець комп'ютера, Voltage, Current – напруга і струм спрацьовування.

П.4.3.8. Лампа розжарювання

Характеризується максимальними значеннями потужності (Maximum power) і напруги (Maximum voltage). Напруга, при якій лампочка запалюється, приблизно рівна половині максимальної. При незначному перевищенні максимальної напруги лампочка перегорає і коло обривається, тобто цей компонент може бути використаний також як запобіжник, що спрацьовує при заданих значеннях напруги і струму, рівних відношенню потужності до напруги.
