Основные конструктивные элементы несущего каркаса одноэтажного здания

Высота Н, м

Колонны крайнего ряда

Колонны среднего ряда

Шаг 6 м

Шаг 12 м

сечение

масса, т

сечение

масса, т

сечение

масса, т

6,0

35 Ш I

0,99

50 Ш I

1,20

40 Ш I

1,04

7,2

40 Ш I

1,04

60 Ш I

1,74

50 Ш I

1,20

50 Ш I

1,74

60 Ш I

1,74

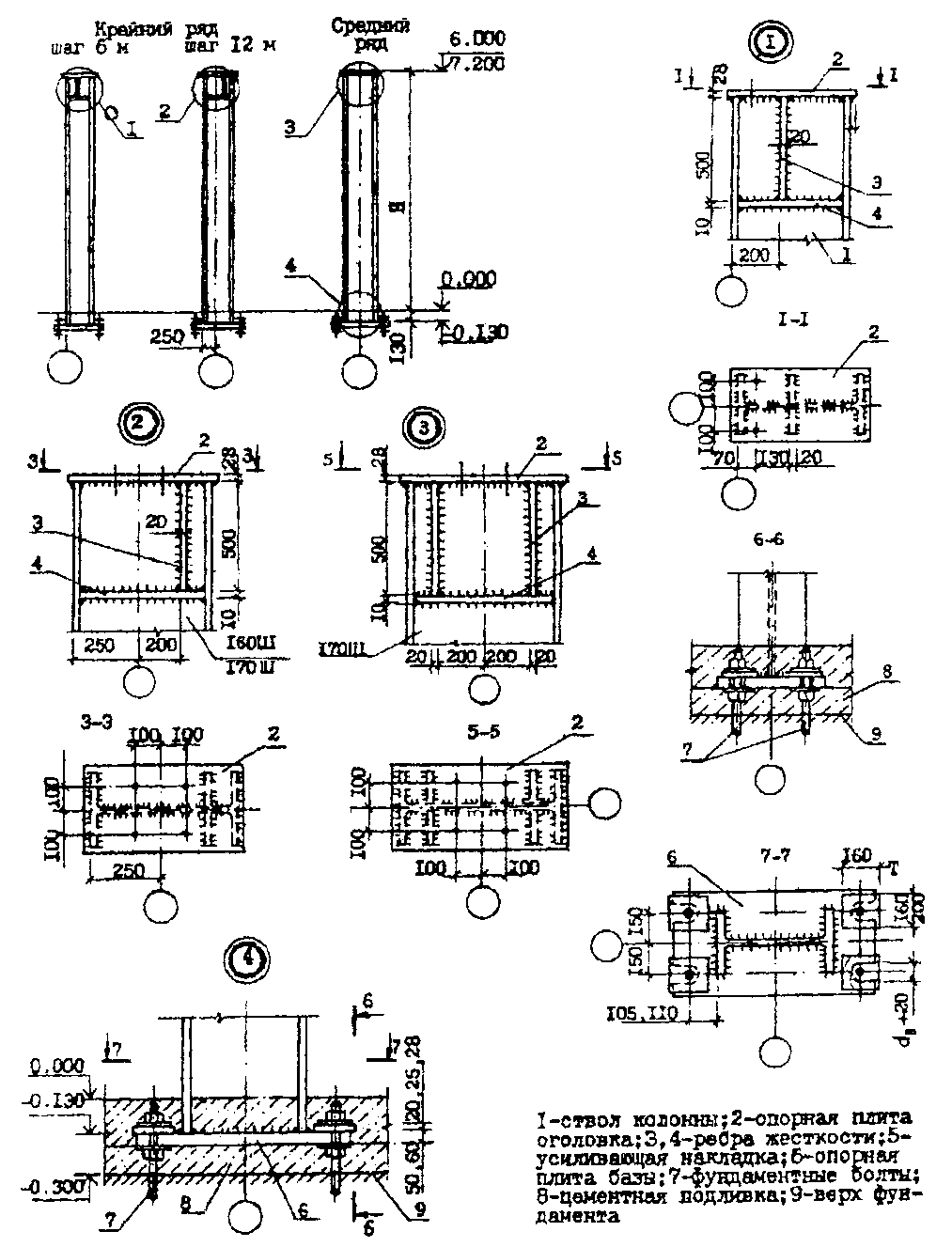

Сечение колонны

Опорная плита оголовка, мм

Опорная плита базы, мм

Фундаментные болты

I 35 Ш I

-280 x 28

700 х 450 х 42

М48

I 40 Ш I

-330 х 28

750 x 500 x 50

М56

I 50 Ш I

-330 x 28

850 x 500 x 60

М56

М64

I 60 Ш I

-350 х 28

950 х 500 х 60

М56

М64

I 70 Ш I

-350 x 28

1100 x 500 x 600

М56

М64

№ п/п

Эскиз

Размеры, мм

Масса, м

Примечание

а

l

h

1

2

3

4

9

6

7

1

Прогоны

Швеллер № 16

6000

160

0,085

2

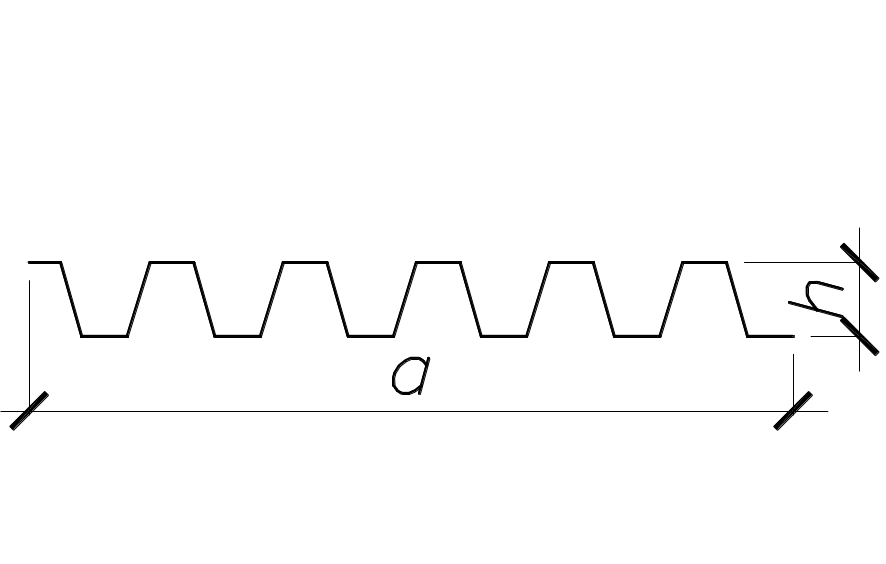

П рофилированный стальной лист

1000

1000

6000

12000

60

80

0,27

0,29

Расстояние между прого­нами 3000 мм

Стыки

Электросварка монтажных стыков на 1 элемент, п.м.

Объем бетонной смеси

на 1 стык

на 1 п.м.

Колонны с фундаментами при сечении колонн:

400 х 400

600 х 400

0,085

0,200

Плиты покрытий и пе­рекрытий

0,50

-

0,01

Колонны многоэтажных зданий

0,60

0,074

Ригели

0,40

0,040

Наружные стеновые панели:

вертикальные стыки

горизонтальные стыки

0,60

0,60

0,30

0,010
