8. Связь пространственной (графической) и атрибутивной информации (выделение, удаление, универсальные идентификаторы)

Теоретическая часть

Пространственные данные, с которыми вы работаете в ГИС (шейп-файлы, покрытия, базы геоданных) хранят как геометрическое положение объектов, так и атрибутивную информацию с ними связанную. Например, слой «Озера» имеет атрибутивную таблицу, в которой, для каждого географического объекта этого слоя - озера, могут быть описаны такие характеристики, как название, максимальная и средняя глубины, количество видов рыб обитающий в озере и т.д. Связь между атрибутивной и пространственной информацией об объекте осуществляется с помощью уникального идентификатора. Он хранится в специальном поле таблицы (shape) недоступном для редактирования.

Взаимосвязь между пространственными данными и таблицами атрибутов автоматическая, поэтому при выборе объекта или объектов в Виде будет выбрана строка или строки в атрибутивной таблице слоя, описывающая этот объект. И выбранный объект, и соответствующая строка будут выделены цветом. И, наоборот, - при выборе записи в таблице в слое будет выбран объект, описываемой этой строкой. Эта же связь отражается и на любых других операциях с данными в ГИС, при выполнении операций связанных с изменением количество пространственных объектов (удаление, копирование, создание новых и т.д.), соответственно будет изменяться и количество строк в атрибутивной таблице.

Такая связь между пространственными и табличными данными позволяет представить пространственные объекты в Виде в зависимости от значений полей атрибутивной таблицы, а также позволяет производить различные выборки пространственных объектов на основе атрибутов. Кроме того, если у вас есть внешняя таблица, то Вы можете присоединить ее к атрибутивной таблице слоя (раздел Работа с табличной информацией – раздел 12).

Практическая часть

Учебные материалы для этой главы расположены на сетевой папке «PrakticLesson». Название папки – «chapt13».

В практической части этой главы Вы научитесь:

• Работать со связью пространственной и атрибутивной информацией;

• Выбирать объекты в таблице

• Выбирать объекты в Виде

• Понимать взаимосвязть между атрибутивной и геометрической информацией

Упражнение 1. Работа со связью пространственной и атрибутивной информации

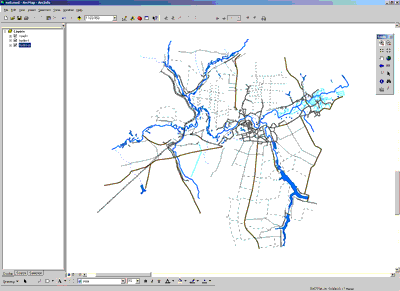

1. Откройте проект ex8.mxd из папки chapt13. В проекте находятся три векторных слоя: hydro-l (слой линейной гидрографии), hydro-p (слой полигональной гидрографии) и road-l (слой дорожно-транспортной сети)

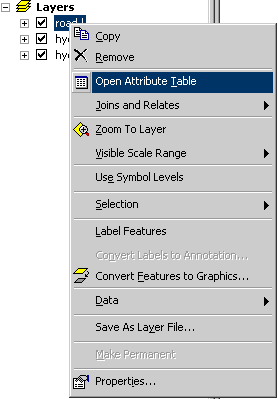

2. Откройте атрибутивную таблицу слоя road-l. Для этого щелкните левой кнопкоймыши по названию слоя в таблицк содержания вида и в раскрывшемся меню выбирете Open Attribute Table

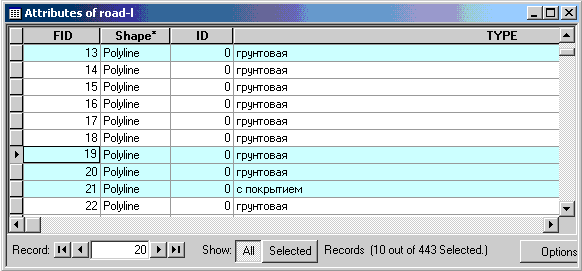

3. Удерживая клавишу ctrl и щелкая мышкой по самому правому столбцу выделите одну или несколько записей в таблице

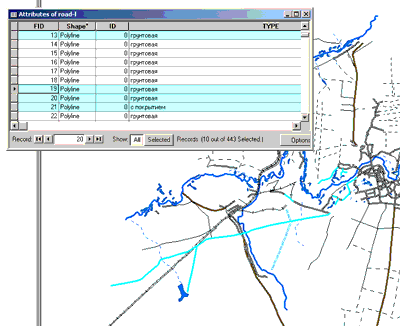

4. Обратите внимание, как выделились объекты на карте

5. В нижнем меню атрибутивной таблицы нажмите на кнопку Options и в раскрывшейся панели выбирите Clear Selection (Снять выделение).

Закройте атрибутивную таблицу слоя.

6. С помощью инструмента Select Features в панели инструментов выделите в слое hydro-l несколько объектов. Выделите несколько речек, пересекающих дороги, при этом нажммите на них в месте их пересечения с дорогами. Обратите внимание, что выделяются не только объекты слоя hydro-l, но также и дороги из слоя road-l.

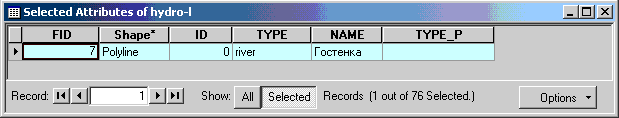

Откройте атрибутивную таблицу слоя hydro-l. В нижнем меню таблицы нажмите на кнопку Selected. Как Вы видите, в таблице остался только выбранный объект слоя, а остальные объекты отключены. Для того, чтобы вернуться к прежнему виду таблицы нажмите кнопку All.

7. Повторите тоже самое для слоя road-l. Как ВЫ видите несколько объектов этого слоя также выделены в таблице.

8. Для того, чтобы используя инструмент Select Features, выбирать объекты только одного определенного слоя, а не всех сразу, необходимо указать специальным образом указать этот слой. Переключитесь на закладку Selection в главном меню и выбирите Set Selectable Layers

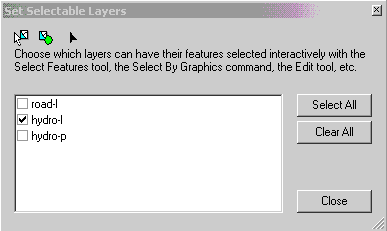

В окне установки Selectable-слоев укажите только тот слой, объекты которого Вы хотите выбрать. В данном случае это слой hydro-l

9. Другой способ установки Selectable-слоев осуществляется с помощью закладки Selection в нижней части талицы содержания вида

Также как и в закладке Set Selectable Layers здесь необходимо указать те слои, объекты которых будут выбраны

10. В атрибутивных таблицах слоев hydro-l и road-l снимите выделение всех объектов, которое было сделано до этого

11. Одним из описанных выше методов, укажите слой hydro-l как selectable. Остальные слои отключите.

12. Повторите выделение объектов слоя hydro-l (как на шае 6).

13. Откройте таблицу слоя и ответьте на вопрос: Сколько объектов выделилось? выделились ли объекты других слоев? объясните почему.
