Існуючі типи діаграм

Гістограма – окремі значення представляються вертикальними стовбчиками різної висоти. висота стовбчиків відповідає величині значення. Діаграми цього типу зручно використовувати для порівняння значень, що відносяться до певного моменту часу, або для порівняння змін, що відбуваються з різними величинами в межах декількох періодів. В об’ємній гістограмі маркерами є паралелепіпеди, висота яких залежить від величини значення. Зручність використання діаграм такого типу полягає в тому, що користувач може змінювати кут огляду, що дозволяє представити сховані за іншими ряди даних. Маркери даних на об’ємних діаграмах можуть бути циліндричної і пірамідальної форми.

Серед гістограм варто виділити також гістограму з накопленням, яка демонструє вклад декількох елементів в загальну суму. В трьохмірній гістограмі порівняння відбувається по трьом осям.

Лінійчаста діаграма - аналогічна гістограмі, але маркери у формі стовбчиків розміщені горизонтально, паралельно осі Х. В цій діаграмі вісь Х стає вертикальною, а вісь у - горизонтальною. Ця діаграма зручна для порівняльного представлення різних величин в межах одного часового періоду.

Графік

Графік відображає тенденції зміни даних за однакові проміжки часу.

Маркери у графіках представляють собою лінії, які з’єднують маркери у формі точок

Перераховані вище типи діаграм можуть використовуватись для інформаційних таблиць, які містять як один, так і кілька рядів числових даних. Якщо на діаграмі використовується кілька рядів даних, то маркери для них мають різний колір.

Кругова діаграма – представляю собою круг, розбитий на кілька сегментів, кожний з яких відповідає значенню, яке входить в сумарний показник. При цьому сума всіх значень приймається за 100%. Для побудови кругової діаграми використовується лише один ряд даних. Якщо для представлення на діаграмі буде виділено кілька рядів, то діаграма буде створена лише для першого ряду даних.

Кільцева діаграма – це різновид кругової. Сума всіх значень теж приймається за 100%, для кожного ряду будується кільце, розділене на сегменти в процентному співвідношенні. Кільцева діаграма дозволяє відобразити кілька рядів числових даних.

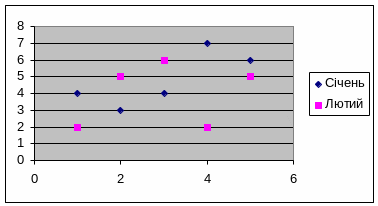

В точковій діаграмі маркерами є точки в декартовій системі координат

Точкова діаграма відображає взаємозв’язок між числовими значеннями в декількох рядах і представляє дві групи чисел у вигляді одного ряду точок в координатах ху. Цю діаграму зручно використовувати в статистиці. Вона ілюструє ступінь зв’язаності елементів даних, що представляється точками, а також ступінь близькості елементів даних з середнім значенням.

В діаграмі з областями в якості маркерів використовуються замальовані різними кольорами області. Ці діаграми схожі на графіки, і використовуються для відображення змін, що відбуваються за певний часовий проміжок, показуючи суму введених значень. Вона також відображає вклад окремих значень в загальну суму.

В пелюстковій діаграмі кожна категорія має власну вісь координат, що виходить з початку координат. Лініями з’єднуються всі значення певної серії. Маркери пелюсткової діаграми представляють собою промені, які виходять з однієї точки. Кожний маркер ряду даних ділено на осі і з’єднано з іншими маркерами. Така діаграма демонструє співвідношення між різними послідовностями даних, а також між кожною послідовністю і всіма послідовностями одночасно.

П оверхнева діаграма використовується для пошуку найкращого сполучення двох наборів даних. Як на топографічній карті, області з одним значенням виділяються однаковим кольором та узором.

Бульбашкова діаграма є різновидом точкової діаграми. Розмір маркеру даних вказує значення третьої змінної.

П ри підготовці даних потрібно розмістити в одному рядку або стовпчику всі значення х, а значення у - в суміжних рядках або стовпцях.

Біржова діаграма часто використовується для демонстрації цін на акції. Для вірної побудови діаграми потрібно вірно організувати дані інформаційної дані.
