Учебное место №1 Система защиты от омп танка

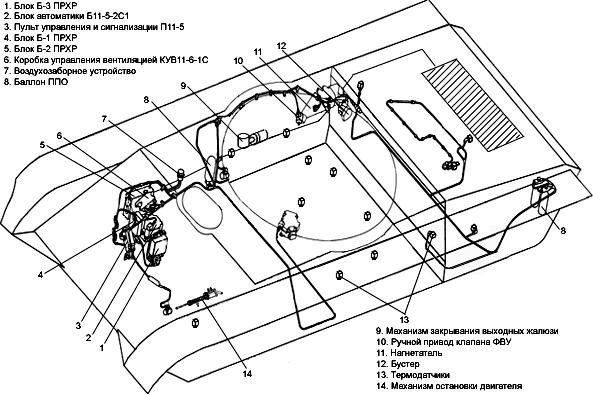

1. Размещение системы защиты танка.
Техника безопасности:
На учебном месте №1, необходимо соблюдать следующие требования по технике безопасности:
- надежно стопорить открытые крышки люков;
- не пользоваться неисправным или плохо заправленным инструментом, не удлинять плечо ключа другим ключами, не пользоваться ключами, не соответствующими размеру гайки или болта, а также инструментами не по назначению;
- при выполнении практических работ в силовом отделении крыша трансмиссии должна быть надежно застопорена;
- не включать электроприборы на танках и действующие стенды без разрешения преподавателя;
- рабочий инструмент, приборы и вспомогательные материалы расположить в удобном и безопасном для пользования порядке и проверить их исправность.
Система защиты от ОМП состоит из следующих основных частей:
прибор ГО-27, радиационной и химической разведи (ПРХР);
аппаратуру управления исполнительными механизмами 3ЭЦ11-3;
фильтровентиляционную установку ФВУ;
исполнительные механизмы герметизации;
устройство контроля.
Операционная карта №1 Прибор го-27, радиационной и химической разведи (прхр)
Наименование операции |
Инструменты и принадлежности |
Последовательность выполнения операции |
1. ПРХР - прибор ГО-27 радиационной и химической разведки.
|
|
Прибор ГО-27 (ПРХР) состоит из: - измерительного пульта (блок Б-1) (1), - датчика (блок Б-2) (2), - блока питания (блок Б-3) (3), - воздухозаборного устройства (4), - двух трубок (5), - трех кабелей (6). Прибор ГО-27 (ПРХР) расположен в отделении управления справа от сиденья механика-водителя. Блоки Б-1, Б-2 и Б-3 расположены в нише правого переднего топливного бака. Воздухозаборное устройство с циклоном размещено на крыше корпуса справа от люка механика-водителя. |
1.1. Измерительный пульт Б-1 является радиационной частью прибора ПРХР, а также пультом управления, сигнализации и встроенного контроля. |

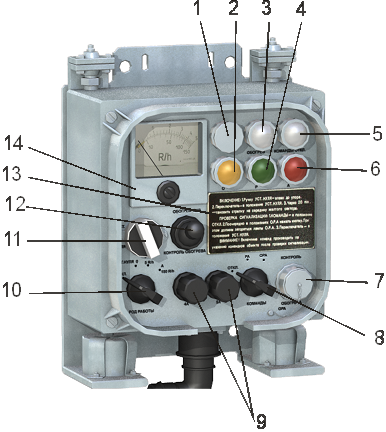

Н а передней панели прибора расположены следующие органы управления и сигнализации: микроамперметр (14), имеющий две шкалы (верхняя до 5Р/ч, нижняя до 150 Р/ч) и цветной сектор настройки команды «О»; переключатель «РОД РАБОТЫ» (10), имеющий положения «ОТКЛ.», «УСТ.НУЛЯ», «КОНТРОЛЬ «О»» (для настройки и проверки команды «О»), «КОНТРОЛЬ «Р»5Р/ч» (для проверки команды «Р» и измерения радиации до 5 Р/ч), «КОНТРОЛЬ «А»150 Р/ч» (для проверки команды «А» и измерения радиации до 150 Р/ч); переключатель «КОМАНДЫ» (8) имеющий положения «ОТКЛ.», «РА» (подает питание на исполнительные устройства по командам «Р» и «А»), «ОРА» (подает питание на исполнительные устройства по командам «Р», «А» и «О»); тумблер «ОБОГРЕВ ВКЛ. - КОНТРОЛЬ ОБОГРЕВА» (12) для включения и контроля схемы обогрева; кнопка «КОНТРОЛЬ ОБОГРЕВА», «ОРА» (7) для проверки системы обогрева и работоспособности по командам «О», «Р», «А»; ручка потенциометра «УСТ. НУЛЯ» (11) для настройки прибора по команде «О»; лампы «О», «Р», «А» (2,4,6) сигнализируют о прохождении соответствующих команд; лампа «КОМАНДЫ ОТКЛ.», (5) сигнализирующая о положении переключателя «КОМАНДЫ»; сигнальная лампа «ОБОГРЕВ» (3); патрон подсветки рентгенметра (1); два предохранителя (4А, 5А) (9). |
|
1.2. Датчик Б-2 является газосигнализатором ПРХР. Он обеспечивает обнаружение отравляющих веществ в воздухе и выдачу команды «О» на исполнительные устройства и сигнализацию. Газосигнализатор прибора ГО-27 обеспечивает обнаружение ОВ при непрерывной прокачке через него окружающего воздуха, выдачу команд на исполнительные механизмы и сигнализацию. |
Н а датчике Б-2 размещены: ручка "УСТ. НУЛЯ - РАБОТА" крана, имеющего два положения: вертикальное "РАБОТА" (11), при котором воздух попадает в датчик через штуцер, соединенный с ВЗУ, и горизонтальное "УСТ. НУЛЯ", при котором воздух в датчик поступает через патрон с силикагелем; рукоятка смены кадров (14), противодымного фильтра, поворотом которой вниз до упора, а затем вверх, обеспечивает ся смена кадров фильтра и перемещение шкалы счетчика кадров; регулятор расхода воздуха " Б - М " (2) через ионизационную камеру датчика, поворотом которого в сторону "Б"- больше или "М"- меньше можно регулировать расход воздуха, величина которого контролируется по входному ротаметру; заглушка (8); патрон с силикагелем (9); входной ротаметр (13) для определения расхода прокачиваемого через ионизационные камеры воздуха; входной штуцер (1) к которому подсоединяется входная трубка (трубка обогрева); отсек фильтра ПДФ (3); электрометрический отсек (7); отсек микронагнетателя (6); выходной штуцер (4); крышка фильтра (10); резиновая трубка (5); шкала счетчика кадров (12).
Датчик состоит из четырех отсеков: -отсек фильтра (1); электрометрического отсек (2); отсек микронагнетателя (3); отсек альфа-источника. Отсек фильтра предназначен для регулировки расхода прокачиваемого через ионизационную камеру воздуха, очистки его от дыма, а также очистки от пыли воздуха забираемого из обитаемого отделения танка. На лицевой стороне датчика расположены: отсек фильтра ПДФ 3; шкала счетчика кадров фильтра ПДФ (счетчик указывает количество неиспользованных кадров ПДФ, на ленте 40 кадров); регулятор расхода воздуха, под рукояткой которого на крышке нанесена стрелка и буквы «М» (меньше) и «Б» (больше). На боковой стенке отсека фильтра расположены: входной ротаметр для определения расхода воздуха, прокачиваемого через ионизационную камеру; ручка крана «УСТ. НУЛЯ - РАБОТА» для изменения потоков воздуха при настройке прибора и при работе; лентопротяжный механизм: ручка смены кадров ПДФ предназначена для смены кадров ПДФ и перемещения шкалы счетчика кадров (лента фильтра имеет 40 кадров); патрон с силикагелем - для осушки воздуха при настройке датчика; радиоактивный источник aльфа-излучения (плутоний 239) - сверху на корпусе датчика в крышке ионизационной камеры; В датчике предусмотрен обогрев обогрев противодымного фильтра (ПДФ). Электрометрический отсек. Внутри электрометрического отсека расположен фильтр с фильтрующими элементами из поропласта и специальной ткани для очистки от пыли воздуха, забираемого из обитаемого отделения танка. Фильтр служит для очистки забираемого микронагнетателем воздуха из отделения управления от пыли. Фильтр соединяется с микронагнетателем трубкой и закрыт крышкой фиксируемой пружинной защелкой. Сверху на корпусе фильтра смонтирован регулятор расхода воздуха. Под ручкой регулятора на крышке фильтра имеется стрелка, имеющая обозначение буквами М (меньше) и Б (больше). При вращении ручки регулятора в сторону Б расход прокачиваемого воздуха увеличивается, при вращении в сторону М - уменьшается. Контроль расхода ведется по входному ротаметру. В корпусе датчика (электрометрическом отсеке) ионизационной камеры в крышке установлен радиоактивный источник aльфа - излучения (плутоний 239). При химическом заражении анализируемый воздух забирается из окружающей атмосферы и проходит через ионизационную камеру ИК-2 и выбрасывается в атмосферу. Воздух в ионизационной камере ИК-2 ионизируется установленным в ней источником aльфа - излучения. Прокачка воздуха осуществляется микронагнетателем МР2-4Г. При наличии ОВ в воздухе изменяется величина тока в ионизационной камере, а следовательно, и величина сигнала управления в усилительном устройстве Уо. Отсек альфа-источника. В отсеке альфа-источника расположена пробка в которую ввинчен держатель альфа- источника. Альфа источник представляет собой пластину с нанесенной на нее слоем плутония -239 закрепленную в держателе. Отсек микронагнетателя. Предназначен для забора и прокачки воздуха через газосигнализатор и выброс его через ВЗУ в атмосферу. В отсеке микронагнетателя установлен микронагнетатель 22 МР2-4Г. ротационный микронагнетатель представляет собой вертикальный агрегат, состоящий из ступени сжатия, и электродвигателя, которые скомпонованы в одном общем корпусе параллельно друг другу. Корпус ступени сжатия имеет две цилиндрические полости, в которых установлены два ротора. При вращении роторов воздух со стороны всасывания поступает в полости, образуемые впадинами профилей и корпусными деталями, и переносится на сторону нагнетания. Отсек микронагнетателя соединяется с входным штуцером резиновой трубкой для прокачки воздуха через газосигнализатора, через выходной штуцер микронагнетатель подает проанализированный воздух в ВЗУ на выброс его в атмосферу.
Работа газосигнализатора. Воздух для газосигнализатора забирается снаружи машины под действием разрежения, создаваемого работающим микронагнетателем прибора. Он проходит через ВЗУ, где в циклоне очищается от пыли, подогревается и по входной обогреваемой трубке поступает в датчик. В датчике воздух проходит через кран в положении РАБОТА, входной ротаметр , противодымный фильтр и поступает в ионизационные камеры датчика . Из ионизационных камер воздух попадает в микронагнетатель . Одновременно в микронагнетатель поступает воздух изнутри машины, проходя через фильтр датчика. Из микронагнетателя по входной трубке от штуцера воздух попадает в циклон. Создаваемая микронагнетателем эжекторная струя обеспечивает выброс пыли из циклона наружу
|
|
1.3. Блок питания - Б-3 - предназначен для преобразования напряжения бортовой сети в напряжение переменного и постоянного тока различных значений, необходимых для работы прибора ГО-27. |
|
|

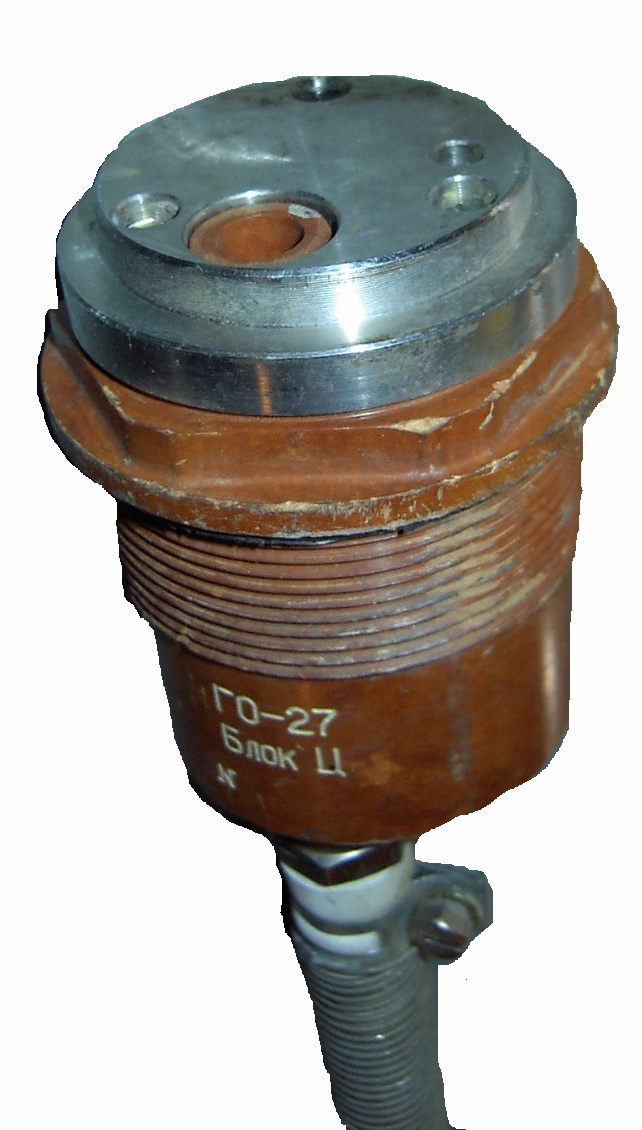

1.4. Воздухозаборное устройство - обеспечивает забор воздуха из окружающей атмосферы, защиту каналов датчика Б-2 от попадания воды при уровне воды до 350 мм, (только при работающем ГО -27), очистку забираемого для анализа воздуха от пыли, подогрев воздуха до необходимой температуры перед подачей его в датчик, выброс воздуха после анализа и прохождения его через датчик Б-2 в атмосферу.
|
