19. Металлические и железобетонные резервуары, их типы. Основы расчета и конструирования.

Резервуарами наз-ся стационарные или передвижные сосуды разнообр. формы и размеров. Рез-ры явл-ся наиб. ответств. сооруж., в них хранятся в больш. кол-вах ценные жидкости.

Расстояния между резервуарами принимают равными: для резервуаров с плавающими крышами не менее 0,5 диаметра; для резервуаров со стационарными крышами и понтонами — 0,65 диаметра; для резервуаров со стационарными крышами, но без понтонов — 0,75 диаметра.

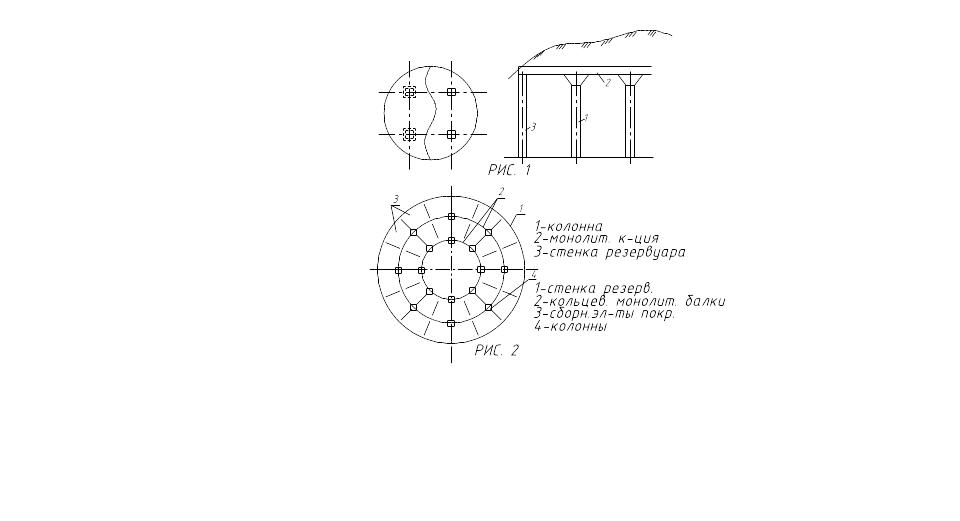

Ж /б. Резервуары предназн. для хранения воды, р-ров, нефти. По форме ж/б резервуары бывают: прямоуг в плане (призматические) и круглого очертания (цилиндрические). По форме днища: с плоским и коническим. По отношению к уровню земли: подземные (заглубленные), с частичн. заглублением и наземные. По виду бетона: монолит, сбор, сбор-монолит. В цилиндр-х рез-рах стенки работают на растяж-е и растягивающие усилия (зависит от ØР). Цил. рез-ры проект-ся V=500..10тыс м3. В прямоуг. рез-рах стенки работают на изгиб или внецентренное растяж-е и усилия не зависят от размеров рез-ра в плане. Прямоуг. рез-ры проект-ся с V>10 тыс.м3. Треб-мую вместимость рез-ра определяют технологич. расчетом; форму и габаритные размеры – технико-экономич. анализом возможных конструк-ых реш-ий. Монолит рез-р сост из плоского безбалочного покр-я, поддерживаемого колоннами с капителями вверху, гладкой стены цилиндр-ой формы, плоского безреберного днища (рис.1). Прим. при небольш. объемах, возв. в переставн. опалубке. В констр-ном реш-и сборных перек-ий по колоннам уклад. ригеля по ним ребристые плиты. Могут уклад. плиты, имеющие ребра по периметру. Наиб. рацион. ребрист. перекр. с радиальным напр. ригелей (рис.2). Стена рез-ра может вып-ся или из сборн. панелей, длина к-рых равна высоте рез. В этом случае ст. панель уст-ся в спец. кольцевой паз днища резервуара.

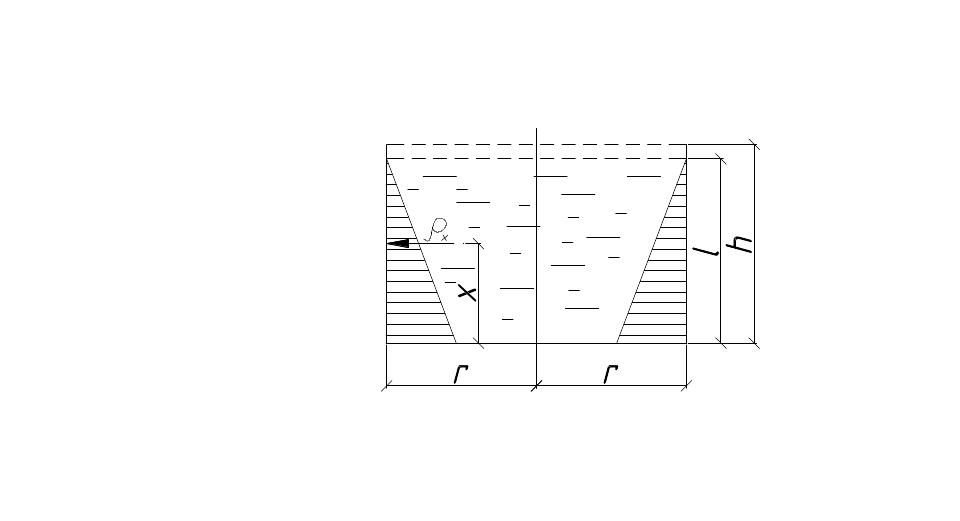

Расчет резервуара склад. из расчета покрытия, стенок, днища. Для покр. нагр. явл. вес грунта обваловки, вес покрыт., снегов., от трансп. ср-в. Расчет аналог. расчету плоских безбал. перекр. многоэт. зд. Для днища - нагр. перед от покрыт., вес хран. ж-ти, от возм. подпора гр. вод. Расчет произв. на сочет. нагр при заполн. и опорожн. резерв. как в плите на упругом основании загр. сосред. и лин. нагр. Стенки рассч. в 3 стадии: 1) рез-р заполнен жидк., но не обсыпан; 2) резервуар не заполнен ж-тью, но обсыпан грунтом; 3) рез-р заполнен и обсыпан. Для стенок с жестким закрепл. днища в опор. части возн. изг. мом-т, вызв. краевыми эффектами.

Прямоугол. резервуар.

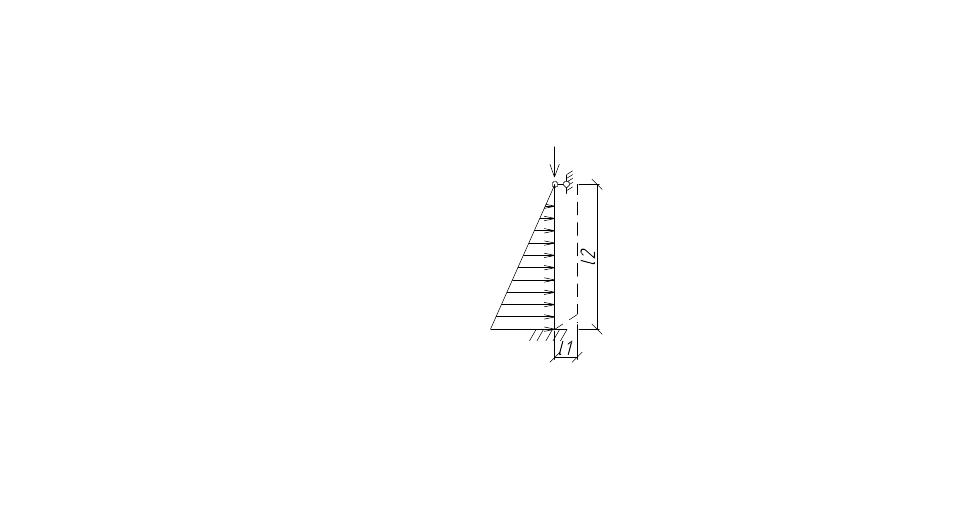

П окрытие вып-ся плоским из отд. сб. эл-тов (ребр. плит и ригелей, к-рые опир-ся на колонны, устан. по сетке 6х6 м или 6х9 м). Сущ. в-ты с монолитн. перекрыт по типу монолит. ребр. перекр. с балочн. плитами при сетке кол. 4х4 м. Стены вып-ся плоскими или ребр. для сборн. и мон. в-та. Длина до 4 м – плоские, > 4 м – ребрист. Кратность стен. панели по длине – 600 мм, по ширине – 1,5 м. Толщ. стен. пан. в сборн. в-те – 160..180 мм, в монолит. - >=200 мм. Расчет стены произв-ся аналогично цилиндрич. резерв. Расч. схема – стойка или констр. схема с закрепл. верх. концом, на к-рую действ сжим. усилие от веса покр. и гидростатич. давл. ж-ти или грунта. Арм-ра рассчит-ся, исходя из расчета внецентр. сжатого эл-та.
