11.Обеспеч. Пространств. Жестк. Ме, ж/б и дерев. Карк. Произв. Зд-й. Назнач, места устан. И конструир. Связей карк. Произв. Зд-й.

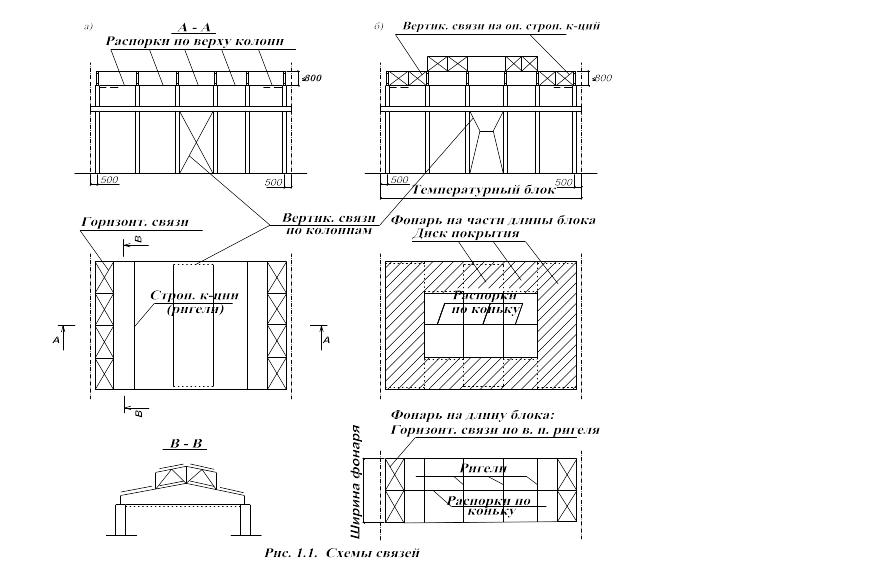

При разраб. конструкт. сх. необх. обеспечить пространств. жесткость и уст-сть здания. В попер. направл. жесткость зд. обесп-ся попер. рамами, стойки к-рых снизу защемлены в ф-тах, а вверху соед. с жестким в той же пл-сти ригелем покрытия, а также развитием сеч. колонн в этом направл.. В прод. направл. эл-ты зд. (кол., подкр. балки, эл-ты покрытия) также образ-т раму. Для увелич. жесткости зд. в прод. направл. и обесп-ния уст-сти попер. рам ставят дополн. связи (рис.1).

Осн. вертик. связ. явл. связи по колоннам. Эти связи предусм-ся для восприятия гориз. сил, действ-х в пл-сти прод. рамы здания (тормозные усилия от мост. кранов, ветр. нагр., действующая на торец зд.), а также с целью уменьш. расч. длины стоек. Верт. связи по кол. обычно выполн. из Ме уголков, к-рые привар-ся к закл. деталям колонн. При шаге кол. 12 м прим. портальные связи, а при шаге 6 м – преим-но крестовые (рис.1). Связи по кол. устан-т ниже уровня подкр. балок в серед. темпер-го блока. В уровне верха всех кол. ставятся распорки из Ме проката. В бескран. зд-х связи по кол. треб-ся при высоте от пола до низа несущ. к-ций покрытия не менее 10.8 м.

Вертик. связи м/у опорами строп. к-ций устан-т в крайних секциях темпер-х блоков в случае, если высота строп. к-ций на опоре превышает 900 мм, что им. место при фермах и балках под плоскую кровлю (рис.1). Эти связи вып-т в виде крестообразных ферм. В остальн. секциях устан-т м/у нижн. поясами строп. к-ций распорки. Указан. связи и распорки обесп-т уст-сть строп-х к-ций от опрокид-ния и надежную передачу с диска покрытия гориз. усилий, действ-х в направл. прод. рам, на колонны. Гориз. жесткость темпер-го блока обесп-ся ж-стью диска покрытия, связ-щего м/у собой верхние концы стоек каркаса (рис.1). На безфонарных уч-ках диск покрытия образ-ся путем приварки плит покр. к строп. к-циям и зачеканки швов. На подфон-х уч-ках – путем устр-ва спец. гориз. связевой фермы из уголковой стали в крайних подфон. пролетах и распорок в ост-ных пролетах. Сами фонари также раскрепляются гориз. (в пл-сти покрытия) и верт. (в пл-сти остекления) связями.

Связи м/у фермами:

Схема связей по верхним (а) и нижним (б) поясам ферм:

1 - стропильная ферма; 2 — поперечная связевая ферма:3 — продольная связевая ферма: 4 - распорка. 5 - растяжка:6 — вертикальная связевая ферма.

С хема связей между колоннами

1 – стойки; 2 – диск покрытия; 3 – подкрановые балки;

4 – вертикальные связи по колоннам; 5 – верт. связи по строп. к-циям (ригелям); 6 – распорки по колоннам

Р исунок 1 – Схема каркаса температурного блока

12.Ме и ж/б колонны опз. Основы расчета и конструирования.

Ме. В каркасах ОПЗ прим. стальные кол. 3 типов: а – пост. сплошного сеч.; б - то же, ступенч.; в – сквозн. ступенч.; 1,2 – проход.

В кол. сплошн. сеч. нагрузка от мост. кранов перед-ся на стержень кол. ч/з консоли, на кот. опир-ся ПБ.

Стержень колонны м/б сплошн. или скв. сеч. ПБ опир-ся на уступ нижн. уч-ка кол. и распол-ся по оси подкр. ветви. Кол. могут иметь 3 участка с разными сеч. по высоте и дополнит. консоли.

Расчет: рассчит., как внец.-сж. стержни. Необх. данные:1) расч-ная схема и усилия М,N,Q; 2)расчетные длины lef=μl. 3)Подбираем сечение 4)Проверяем на пр-сть, общую и местную уст-сть: сплошная колонна: -в пл-ти; -из пл-ти

сквозная колонна

-пл-дь сеч-я раскосов решетки

При проект. базы след-т учит-ть способ уст. колонн на ф-т: устан. колонн на стальные подкладки толщ-й 40-50мм с подливкой р-ра. (прим.редко); устан. кол. на выверенную пов-сть ф-та; устан. кол. на заранее устан. плиты по рискам. Сопряж. кол. с ф-том счит-т жестким.

Ж /б. Ж/б кол. м.б. приняты сплошн. (прямоуг. и двутаврового сеч.) или сквозн. (подкр. часть – 2-хветвевая). Сплошные кол. прим-ся в зд-ях с пролетами до 24м, оборуд-ных мост. кранами грузопод-стью до 32т включ-но, при высоте от пола до головки кран. рельса, не превышающей 10м. 2-хветв. кол. рацион-ны при пролетах 30м и , при отметке г.р. 10м, а также при мост. кранах грузопод-стью 32т. Ширина попер. сеч. колонн (b), несущих кран. нагрузки, д. приним-ся не менее 400 мм, при шаге кол. 6 м и высоте кол. (H) не > 14,4 м, и не менее 500 мм – при шаге кол. 12 м, и высоте H > 10.2 м. Кроме того, величина b (для зд. с мост. кранами, при наличии вертик. связей по кол.) д. назн-ся не  (1/25 … 1/30)Н₁. Высота попер. сеч. надкр. части крайних кол. (h₂) назн-ся не менее 300 мм (обычно не менее 380 мм) при нул. привязке кол. и не менее 500 мм (обычно 600 мм) при привязке «250». Высота попер. сеч. надкр. части колонн средних рядов приним. 600÷700 мм. Высота попер. сеч. подкр. части кол. (h₁) прин-ся не менее , при этом размеры сеч. реком-ся назн-ть кратн. 100 мм. Размеры сеч. ветвей подкр. части 2-хветвевых кол. (в пл-сти рамы) (h_в) д. б. кратными 50 мм (200, 250, 300, 350 мм). Расстояние м/у осями распорок 2-хветв. колонн прин-ся не более (обычно 1800÷2400 мм). Кол. прямоуг. сеч-я прим-ся в бескр. зд-ях выс. до 9,6м и 10,8-14,4м и в зд. выс. до 10,8м с опорн. кранами грузопод-стью до 20 т. По положению в зд-и кол. подразд-ся на крайние и средие. Кр. кол. на основные и фахверк. Кол. армир-ся сварн. или вязан. каркасами и формир-ся бетоном. Закладные эл-ты, заанкеренные в бетон или привар. для фиксации положения к раб. арм-ре, им-ся во всех колоннах в местах опирания строп-х к-ций и подкр. балок, в крайних кол. – на уровне швов стен. панелей. Для соед-ния с ф-том кол. заводится в стакан на глубину до 0,85м при прямоуг. сеч. и до 1,20м – при двухветвевом. Кол. бесконсольные:прим. для бескран.зд. и для зд. с подвесными кранами. Кол. ОПЗ раб-т на внец. сж. Расчет кол. склад-ся из расч. надкр. и подкр. частей по наиб-м усил. осн-го сочет-я в расч-х сеч. на 2 комбинации (M_max и N_соотв.; M_min и N_соотв) в пл-сти попер. рамы и на 1 комб-цию (M_соотв, N_max) из пл-сти рамы. При расчете кол. произв-ся подбор арм-ры в сж. и растян. зоне по расч. усил-м М и N (2 комб-ции). Расчетом на д-вие попер. силы подбир-ся попер. арм-ра.
