8.Ме, ж/б, де стропильные фермы. Основы расчёта и конструирования стержней ферм.

Де фермы. Из всех видов ферм наиболее рациональными по расходу материалов являются сегментные фермы, которыми можно перекрывать пролеты до 36 м. Клееный верхний пояс сегментных ферм выполняется прямоугольного сечения. Он может быть как неразрезным, так и разрезным из криволинейных блоков одинаковой длины. Проектирование фермы следует выполнять в соответствии ТКП. Строительная высота ферм принимается h_max=(1/6...1/7)l, а очертание верхнего пояса – по дуге окружности. Усилия в элементах ферм определяются в предположении шарниров в узлах с ЭВМ. Расчетные значения усилий в элементах ферм определяются от действия постоянной нагрузки по всему пролету и временной (снеговой) по всему пролёту и на половине пролета. Расчетную длину сжатых элементов ферм при расчете на устойчивость следует принимать в соответствии со СНБ. Расчет верхнего пояса сегментных ферм производится как сжато-изогнутого элемента на прочность и устойчивость как в плоскости, так и из плоскости ферм

Ме фермы. Фермы предусмотрены для пролётов 18, 24, 30, 36 м. Фермы 18 м. изготавливаются в виде одной отправочной марки с горизонтальным нижним поясом, остальные – в виде двух отправочных марок с параллельными поясами.

Очертания поясов ферм могут быть: сегментные, полигональные, трапициидальные, с паралл.поясами, треугольные.

Системы решеток ферм: треугольная, треугольная со стойками, раскосная, шпренгельная, крестовя, перекрестная, ромбическая, полураскосная.

При заготовке стержней парные профили соединяются по длине прокладками. При пролетах ферм покрытий свыше 36 м следует предусматривать строительный подъем, равный прогибу от постоянной и длительной нагрузок. При плоских кровлях строительный подъем следует предусматривать независимо от величины пролета, принимая его равным прогибу от суммарной нормативной нагрузки плюс 1/200 пролета. При расчете ферм с элементами из уголков или тавров соединения элементов в узлах ферм допускается принимать шарнирными.

Ж/б фермы. При пролётах 18,24,30м. Стропильные и подстропильные. Под плоскую, малоуклонную и скатную кровлю. Типы: сегментная: с ломаным поясом, с криволинейным верхним поясом; безраскосная - с криволинейным верхним поясом под малоуклонную и скатную кровлю; полигональная, с п араллельными поясами; с ломаным нижним поясом. По технологии изготовления: с натяжением арматуры на упоре, на бетон; с бетонированием поясов и элементов решётки; цельные; составные. Конструирование: h_ф=(1/7-1/9)l, расстояние между узлами 3 м, бетон С²⁰/₂₅-С⁵⁰/₆₀, армируется верхний пояс и элементы решётки пространственными каркасами из продольной арматуры S400 и S500, нижний пояс – преднапряжённая арматура: стержневая, проволочная S800, S1200, S1400. Для растянутых раскосов арматура в узлах фермы анкеруется коротышами, стальными петлями, дополнительной арматурой. Опорный узел снабжается дополнительной арматурой, снабжается пространственной обоймой.

9.Конструктивные схемы ме, ж/б и де стропильных ферм. Основы расчёта и конструирование узлов ферм.

В узлах ж/б ферм для надежности передачи усилий от одного элемента к др.создают спец.уширения – вуты, позволяющие лучше разместить и заанкерить арматуру решетки. Узлы армируют окаймляющими цельногнутыми стержнями d=10-18мм и вертикальными стержнями d=6-10мм с шагом 100-150 мм, объединенными в сварные боковые каркасы. Арматуру элементов решетки заводят в узлы, а растянутые стержни усиливают на конце анкерами в виде коротышей, петель высаженных головок. Надежность заделки проверяют расчетом. Опорные узлы ферм армируют дополнительной продольной ненапрягаемой арматурой и попер.стержнями, обеспечивающими надежность анкеровки растянутой арматуры нижнего пояса и прочность опорного узла по наклонному сеч. Кроме того, чтобы предотвратить появление продольных трещин при отпуске натяжения арматуры, ставят спец.попер.стержни, приваренные к закладным опорным листам, и сетки.

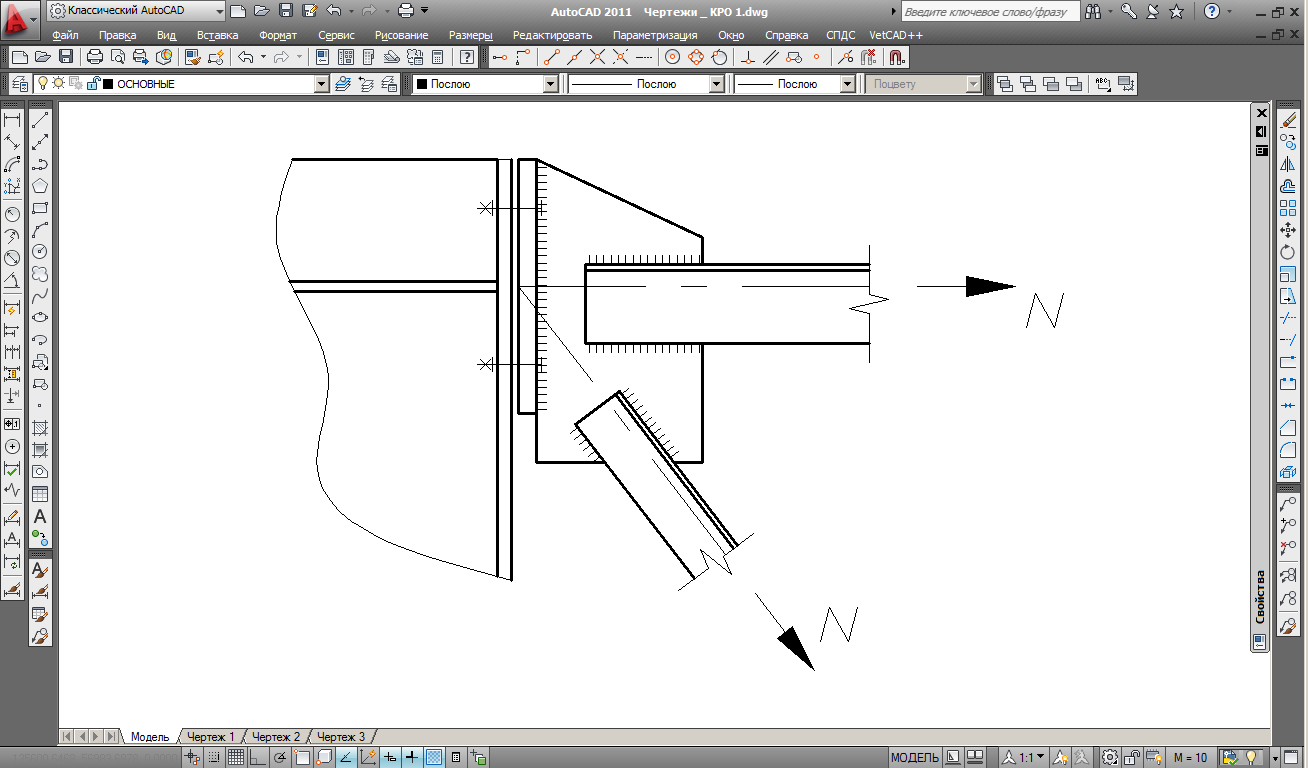

В сварных узлах Ме ферм рассчитывается длина сварных швов прикрепляющих элементы ферм к фасонкам. Толщина фасонок принимается по max усилию.

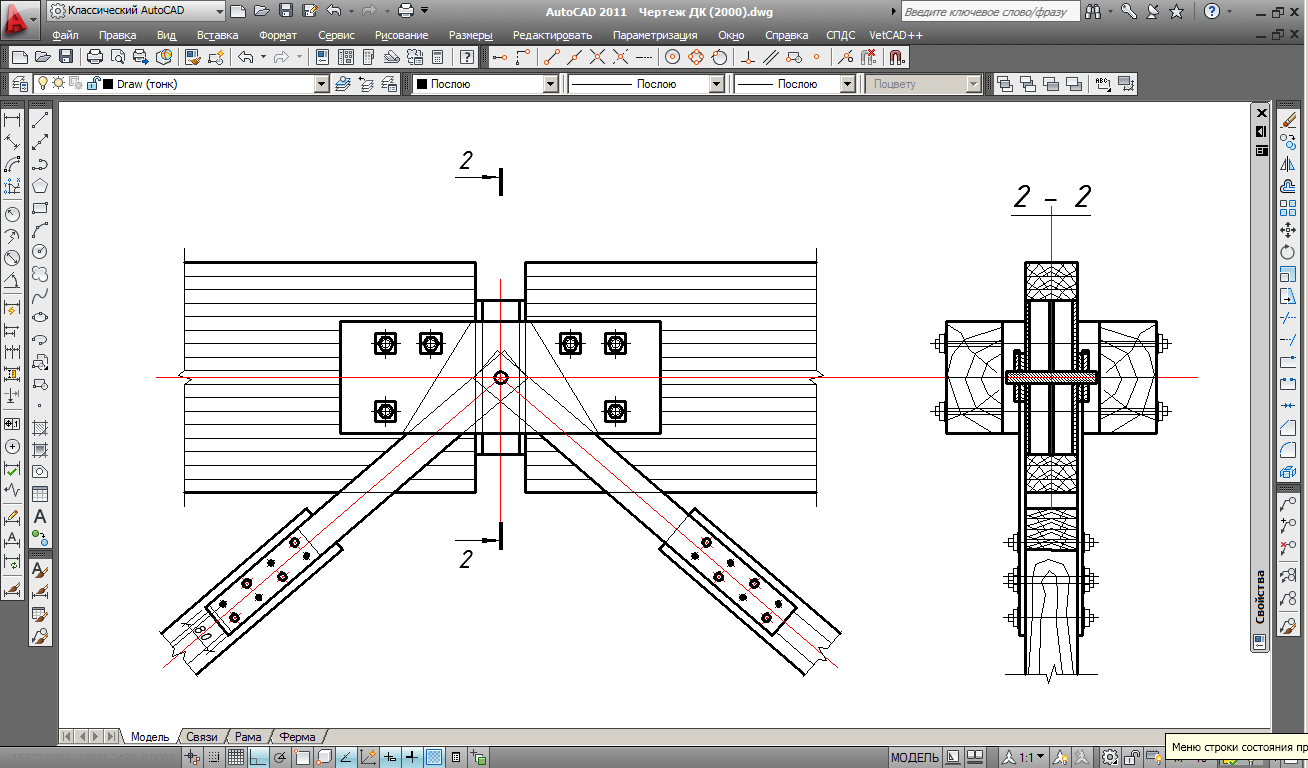

В деревянных клееных фермах тяжи нижнего пояса приклеиваются к пластикам, все болтовые соединения принимаются из условия смятия и изгиба. Пластины, прикрепляющие раскосы рассчитываются на прочность (растяжение-смятие), в верхних узлах на устойчивость. Центральные болты рассчитываются на изгиб и смятие пластин. Опорные узлы ферм рассчитываются на изгиб.
