15. Монолитные ж/б перекрытия(классификация и компоновка). Ос-ти расчета мон ж/б перекрытий

Ж/б плоские перекр.-наиболее распр.констр.в пром.и гражданских З и сооруж. По конструктивной схеме ж/б перекр. м/б разделены на 2 основн.группы: балочные и безбалочные.

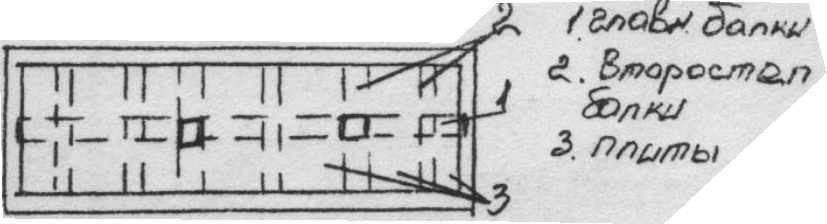

Балочные: монолитные ребристые перекр. Состоят из плит, второстепенных балок и главн.балок, кот.бетонир.вместе и представляют собой единую констр. Плита опир.на второстепенные балки, а второстепенные – на главные балки, опорами кот. служат колонны и стены. Наиб преимущ-во закл в том, что вся растянутая арм-ра б сосредоточена в эффективных эл-ах, бетон кот из раст зоны max удален в сжатую зону. «+» высокая сдвиговая жесткость диска перекрытия,высокие жесткости на закручивание здания в целом. «-» низкая огнестойкость и коррозионная стойкость в агрессивных средах.

К омпоновка заключ в опр-ии геом размеров и наиб эконом в-та компоновки перекрытия.

Определение приведенной толщины перекрытия. Приведенная толщина перекрытия определяется по формуле: ,где: - приведенная толщина плиты, - приведенная толщина второстепенной балки, - приведенная толщина главной балки, - приведенная высота колонны, Определение предварительных размеров поперечных сечений элементов перекрытия. При назначении размеров поперечных сечений элементов руководствуемся следующими требованиями: исходя из расчета по известным принятым полным расчетным нагрузкам на плиту, второстепенную балку и главную балки; исходя из условий жесткости по таблицам, исходя из конструктивных условий проектирования, окончательные размеры необходимо принимать:

для мон плиты hs=(1/35÷1/45)Ls высота сечения – hs=60÷300мм, для пром зданий; hs=50÷100мм, для гражд зданий;

для балок hsb=(1/12÷1/20)Lsb высота сечения – кратно 50 мм при размерах до 600 мм, и кратно 100 мм при больших размерах;

для балок ширина сечения – (0.3÷0.5)hsb с кратностью 50 мм.

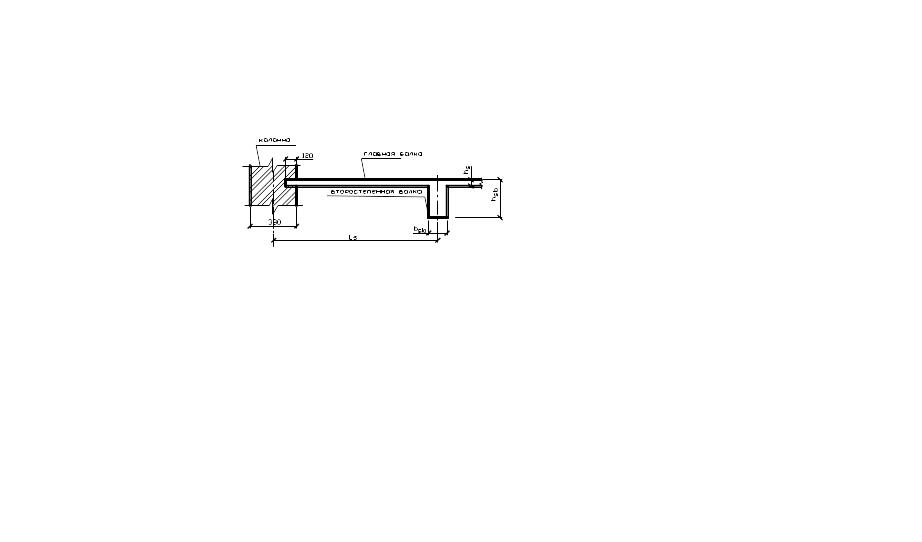

Толщина плиты h_s принимается исходя из 2-ух условий: Для промышленных зданий h_s должно быть не менее 70 мм. По размерам плиты и второстепенной балки определяется армирование. Для армирования плиты применяются сварные рулонные сетки из обыкновенной арматурной проволоки  3;4;5 мм класса S500 и горячекатаной стали класса S400  6;8 мм. Статический расчёт плиты выполняется, рассматривая ее как многопролетную не­разрезную балку шириной b=1000 мм. Крайний расчетный пролет: . Величины усилий в многопролётной неразрезной балке определяем с учётом перераспределения усилий вследствие пластических деформаций. Применяется следующий алгоритм: 1 исходные данные 2 Рабочая высота сечения плиты: , 3 , 4 , 5 , 6 , 7 ,

8 , 9 , 10

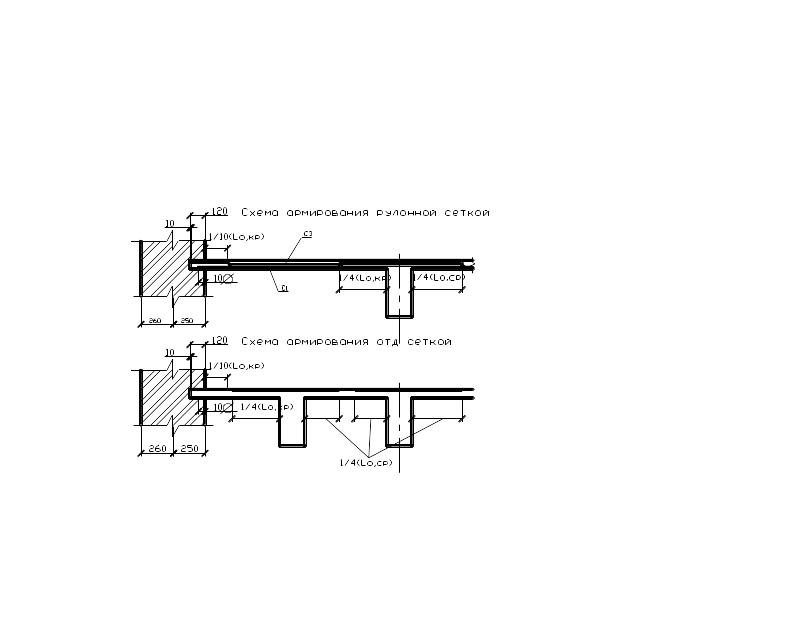

Плиты армир.рулонными и сварными сетками. Сущность расчета: складывается из расчета плиты и расчета балок.Плита расчит.методом пред.равновесия с четом перераспределения усилий.Расчетная схема балок многопролетная неразрезная балка с расчетными пролетами l_окр и l_оср

Д алее опред.изгиб.моменты с учетом перераспред.усилий в первом пролете и на первой опоре; в средних пролетах и средних опорах; от действ.треуг.и трапец.нагрузки. По моментам опред.продольная ар-ра в пролетах и опорах. От действия попер.силы опред.попер.ар-ра.

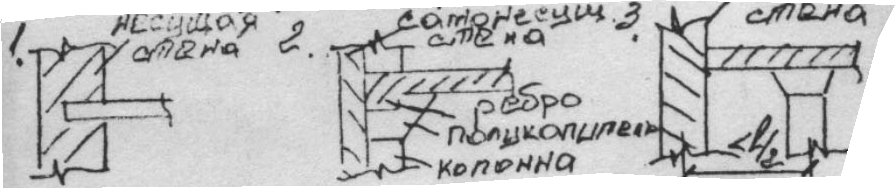

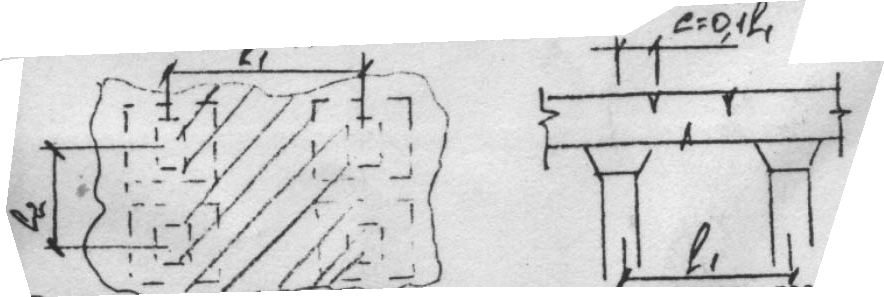

Безбалочные состоят из плиты опир.на уширения колонн наз. капителями. Плита восприн.нагрузка от перекрытия и передает ее колоннам. Назначение капителей: обеспеч.достат. жесткости плиты с колонной; обеспеч.прочность плиты на продавлив.; уменьшает расчетн.пролеты плиты; более равн. распред.усилий (М) по сеч.плиты. Бывают опир.плиты по периметру З: 1.непосредственно на стену;2.опир.на полукапители с обвязочной балкой по периметру; 3.консольно-выступ.решения опирания.

Расчет эл-тов перекрыт.свод.к расчету плиты. Плита расчит.по методу пред.равнов.на 2 схемы: загуж.полосовой нагрузкой через пролет; сплошное загруж.по всей плите

В пред.равнов.при полосовом загруж.среднюю панель расчит.из условия, что сумма опорного и пролетного моментов=балочному моменту плиты.
