10.Конструктивные схемы опз. Типы каркасов. Расчет каркасов в поперечном направлении.

ОПЗ им. разнообр. констр-ные схемы. Бескарк. зд. возводят с несущ. наруж. и внутр. стенами. Зд. с неполным каркасом им. внутр. каркас (колонны, ригели) и нес. наруж. стены. Карк. зд. возводят с самонес. или ненесущ. навесными наруж. стенами, а все к-ции внутри зд. опир-ся на эл-ты нес. каркаса. Карк. 1-оэт. зд. произв. назн-ния наиб. распространены. Среди них осн. место заним. пром. зд. Они бывают многопрол. с прол-ми одинак. или разной ширины и высоты или 1-опрол. с шарн-м сопряж. ригеля с колонной и бесшарн. Такие зд. возводят с плоск. или скатными пологими покрыт., бесфонарными или с фонарными надстройками.

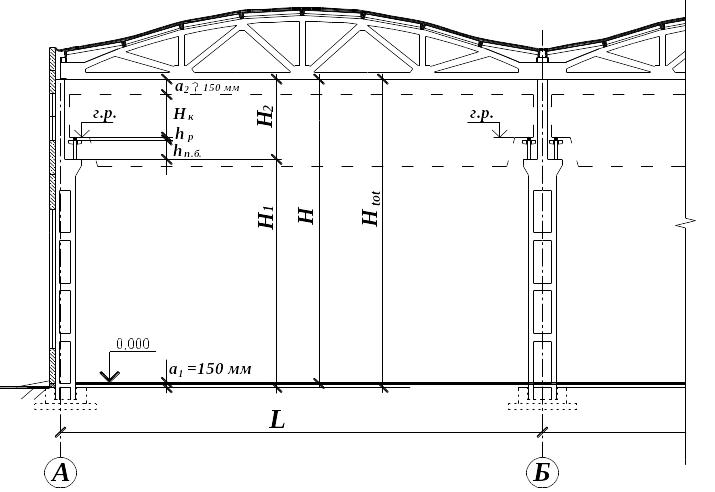

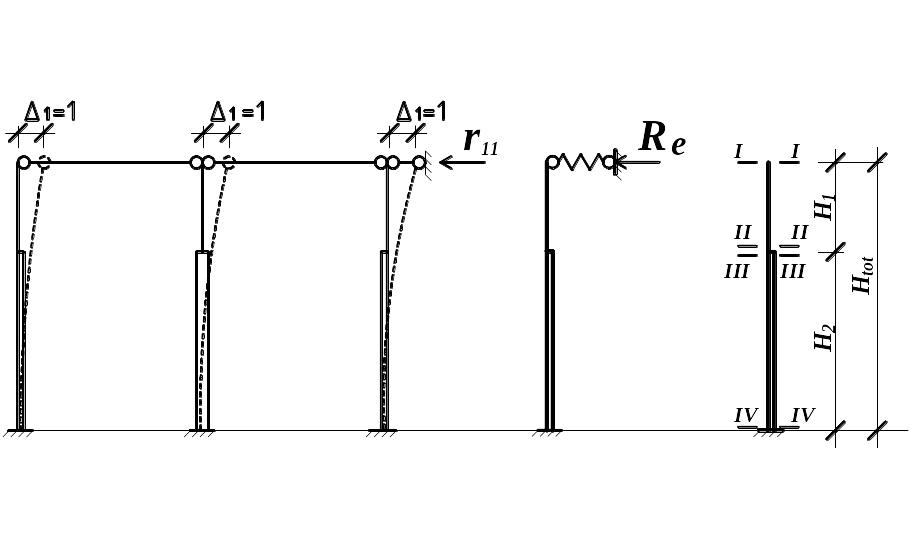

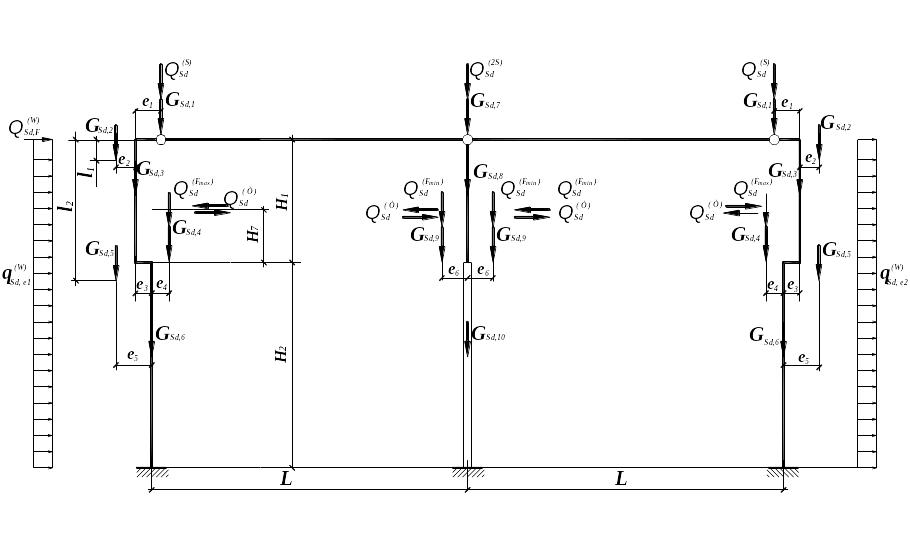

Каркас – комплекс нес-х к-ций, восприним. и перед. на ф-ты нагр. от веса огражд. к-ций, технолог. оборуд., атмосф. нагр. и возд-вия, нагр. от внутрицех. тр-та (мост., подвесные, консольные краны), темпер-ные технолог. возд-вия и т.п., может вып-ся из ж/б, смешанным (т. е. часть к-ций – ж/б, часть - стальные) и стальным. Осн. эл-ты каркаса пром. зд.: кол. и балки покр. или строп. фермы, к-рые образ. плоские попер. рамы, устан-мые на опред. расст. друг от друга. В прод. направл. рамы связаны подкр. балк., балк.-распорками, подстроп. фермами, жёстким диск. покрыт. и в необход. случаях – стальн. связями. Жёсткий диск образуют плиты покр., привар. к строп. фермам или балкам с послед. замонолич. швов. Прод. рамы обеспеч. уст-сть попер. рам; созд. жёсткость зд. в прод. направл. и воспр-т нагр. ветр., действующие на торец зд., крановые. Компановка рамы: шаг попер. рам приним-ся кратно 6м. На раму действуют: а)const – масса покрытия, ригелей, колонн, стен. огражд., подкран. балок и путей; Собир-ся с соотв. груз. площадей и вводятся в расчет рамы со своими экцентрис-ми, = расст. от т. прилож. верт. нагрузки до геом. оси колонны, совпадающей с ц.т. сеч. Нагр. от стен. пан. счит-ся прилож. по вертик. в местах располож. опорн. столиков.

б) переменные: снег: , где: - коэф. над-сти по нагр.; S_K – нормат. знач. веса снег. покрова на 1м² гориз. пов-сти земли. Она перед-ся с покр. на кол. в тех же т-ках, что и нагр. от веса покр-я. Ветер: - расч. зн-ние распред. ветр. нагр. на высоте z_e над пов-стью земли. - сосредоточ. эквив. ветр. нагр.,действ. на зд. выше верха колонн. Ветр. нагр. в пределах высоты колонн перед-ся на раму в виде равном. распред. нагр., собираемой с полосы,= шагу колонн. Выше верха колонны – как сосредот. сила от активного давл. и отсоса ветра и приклад-ся в уровне верха колонн. От кранов: опред-ся верт. кран. нагр. (масса моста крана, тележки, подним-го груза) на кол. от 2-х сближенных кранов с уч. коэф-та сочет. =0,85: ; ,где:F_max и F_min – max и min давл. колеса крана; ∑Y- ∑ ординат лин. влияния давл. Гориз. кр. нагр: , где: Тⁿ – нормат.торм. усилие на одно колесо.
