4. Условия, обеспечивающие совместную работу бетона и арматуры. Виды арматуры в зависимости от назначения, классы соединения арматуры.

В качестве осн-ого условия обеспеч-его слвм-ую работу бетона и арм-ры выступает условие сцепления б. и арм. Оно определяется факторами: 1)Адгезия бетона и арм-ры; 2) Свойство взаим-ого зацепления в места микро и макро выступов арм-ры между б. и арм-ыми стержнями. Это хар-ет спос-ость сопр-ся сдвигающим усилиям в макро и микро выступах арм-ых стержней за счет работы сил трения и за счет сопр-ия на срез – бетон; 3) Доп-ая запресовка арм-ых стержней в бетоне под действ-ем осадочных.

Бетон и сталь при изменении температуры в пределах 100 С имеют близкие коэф. температурного линейного расширения. Это позволяет избежать внутренних напряжений, которые могут привести к нарушению сцепления арматуры с бетоном. Бетон надёжно защищает арматуру от воздействия агрессивных сред, которые способны вызвать её коррозию, предохраняет от воздействия огня при пожаре.

Арм-ра нужна для восприятия раст-их усилий, кот-ые не восприн-ся бетоном, а также для других техн-их и конструктивных целей. По назначению можно разделить:

- рабочая арм-ра (продольная) - конструктивная

- рабочая арм-ра (поперечная) - монтажная (например петли)

Привести для прим. рис. их курсача любой, и пронумеровать АРМ-ру.

Рабочая арм-ра воспр-ет раст-ие усилия, ее кол-во опр-ся расчетом (расчет на прочность по нормальным и касательным сечениям). Конструктивная – впосприятие доп-ых усилий от усадки и ползучести бетона, более равном-ого восприятия и распределения усилий между продольными стержнями, для удержания прод-ой арм-ры в проектном положении. Монтажная – для осущ-ия монтажа конструкций (монтажнае петли и другие захваты).

Арм-ые стержни могут соед-ся по длину по двум вариантам:

1. с использованием сварки; 2. в нахлест

При сварных возможны следующие соединения:

1 контактная сварка

2 соединения с исп-ием электро дуговой сварки

А ) ванная сварка –б) с исп-ием накладок в) с исп-ем стержней в кач-ве накладки

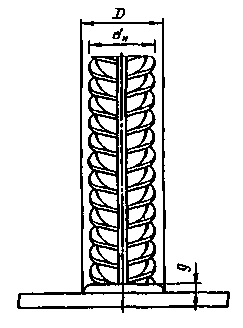

3 соединение в тавр

5.Сущность предварительного напряжения конструкций. Преимущества преднапряжённой конструкций. Особенности расчёта и конструирования.

Идея предварительного напряжения заключается в том, что в процессе изготовления конструкции до приложения нагрузки в бетоне создаётся искусственное напряжённое состояние, которое можно целенаправленно регулировать. Как правило, предварительное напряжение элемента выполняют таким образом, чтобы бетон, который в процессе эксплуатации будет работать на растяжение, имел начальные сжимающие напряжения. Характер распределения предварительных напряжений в бетоне элементов зависит от положения в сечении напрягаемой арматуры, степени её предварительного напряжения, физико-механических свойств бетона и геометрии сечения элементов. Работа бетона и арматуры, материалов с различными свойствами и характеристиками, стала возможной благодаря хорошему сцеплению арматуры с бетоном, что обеспечивает их совместную деформацию до определённого уровня напряжений. Бетон и сталь при изменении температуры в пределах 100 С имеют близкие коэф. температурного линейного расширения. Это позволяет избежать внутренних напряжений, которые могут привести к нарушению сцепления арматуры с бетоном. Бетон надёжно защищает арматуру от воздействия агрессивных сред, которые способны вызвать её коррозию, предохраняет от воздействия огня при пожаре. Способы создание преднапряжения: 1) Натяжение на упоры; 2) Натяжение на бетон; 3) Электротермический; 4) Электротермомеханический

Преимущества:

- снижение расхода стали за счет исп-ия арм-ры высокой прочности

- повышение трещиностойкости, увеличение жесткости, уменьшение прогибов

- повышение выносливости конструкций , раб-щих под многократно повторяющимися нагр-ами (от крана, транспорта)

- увеличение срока службы при агрессивной среде

- уменьшение расхода бетона и снижение массы конструкции

Особенность расчета:

В процессе изг-ия и эксплуатации арм-ры напр-ие в раст-ых стержнях уменьшается с потерей. Группы потерей:

1. ая технологические - до передачи усилий непоср-но на бетон

2. ая эксплуатационные.

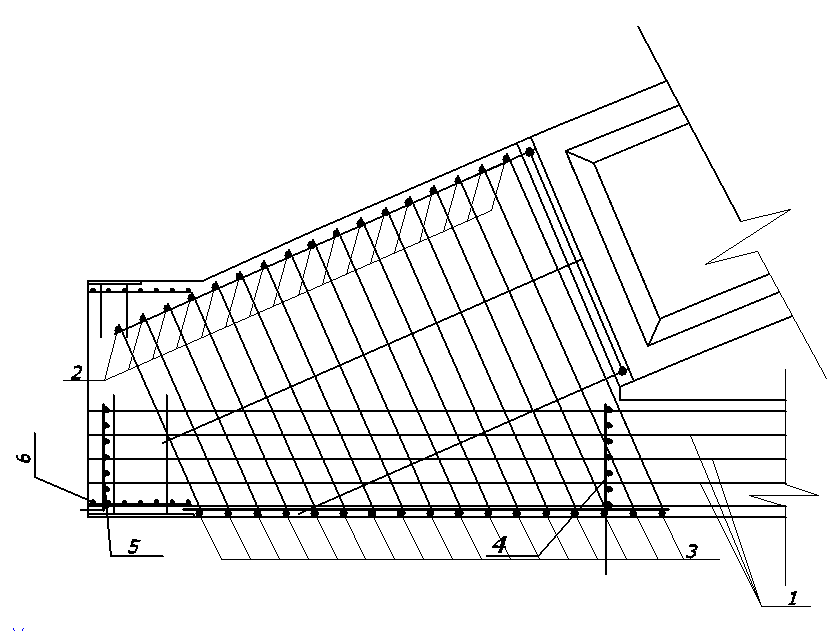

1. Преднапр-ая прод-ная арм-ра

2,3 Поперечная арм-ра

4,5,6 - сетки
