7.Железобетонные каркасы одноэтажных промышленных зданий: фундаменты и фунда­ментные балки, колонны, обвязочные и подкрановые балки.

Каркас одноэтажных промзданий состоит из: • поперечных рам, образ. колоннами и несущ. констр. покрытия (балки, фермы, арки и др.), • продольных эле­ментов: фундаментных, подкрановых и обвязочных балок, подстропильных конструкций, плит покрытия и перекры­тия и связей.

Фундаменты и фундаментные балки.

По способу устройства фундаменты: 1) сборные, 2) монолитные.

Под колонны каркаса предусм. от­дельные фундаменты с подколонниками стаканного типа, а стены опи­рают на фундаментные балки.

Сб. фундаменты могут состоять из:

– одного блока (подколонника со стаканом),

– составными (подколонника и опорной фунд. плиты).

Свайные фунд-ты устраивают: 1) с монолитным или 2) сб. ж.б. ростверком, который одновре­менно является и подколонником.

Верх фундаментов располаг. на 15 см ниже отм. чи­стого пола, фунд-ты устанавл. на подливку из цем. р-ра толщ. 20мм.

Типы фундаментов промышленных зданий: а – монолитный, б – сборный составной, в – свайный, 1 – ростверк, 2 – свая.

По фунд. балкам уклад. 1...2 слоя ГИ материа­ла, а для предотвр. деформации балок вследствие возможного пучения грунтов снизу и со сторон предусматривают подсыпку из шлака, крупнозерн. песка или кирп. щебня.

Стены каркасных зданий опирают на фунд. балки, уклад. ме­жду подколонниками фунд-тов на спец. ж.б. столбики или на консоли колонн.

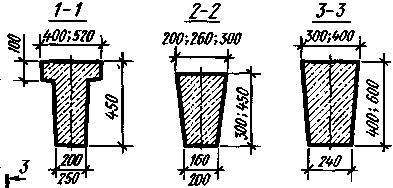

Сечение фунд. балок м.б.: 1) тавровое и 2) трапециевидное.

7

8

Детали фундаментов крайнего ряда колонн: 1 – песок, 2 – щебеночная подготовка, 3 – асф. или бет. покрытие (отмостка), 4 – ГИ, 5 – колонна, 6 – шлак или крупнозерн. песок, 7 – ж.б. столбики, 8 – фунд. балка

Колонны. Подкрановые и обвязочные балки.

Ж.б. колонны одноэтажных промзданий м.б.: – с консолями, – без консолей.

По расположе­нию в плане: ко­лонны средних и крайних рядов.

В завис. от попер. сечения колонны: 1) прямоугольные, 2) двухветвевые.

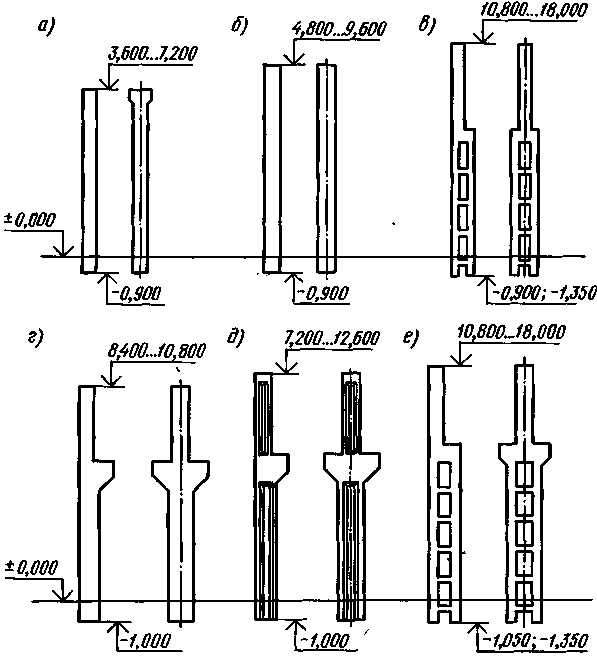

Основные типы ж.б. колонн одноэтажных пром.зданий: а – прямоуг. сечения для зданий без мостовых кранов при шаге 6м, в – двухветвевые для зд. без мостовых кранов, г – прямоуг. сечения для зд. с мостовыми кранами, е – двухветвевые для зд. с мостовыми кранами, ж – общий вид колонны, 1 – закл. деталь для крепления несущей констр. покрытия, 2, 3 – то же, под­крановой балки, 4 – то же, стеновых панелей.

Жесткость и устойчивость зданий до­стиг. установкой системы верти­кальных и горизонтальных связей. Так, для снижения и перераспределения возни­к. усилий в эл-тах каркаса от темп. и др. воздействий зда­ние разбивают на темп. блоки и в середине каждого блока устр. вертик. связи между колоннами: – крестовые; – портальные.

Подкрановые балки монтируют на консоли колонн, на кот. укладыв. рельсы.

Подкра­новые балки м.б.: 1) ж.б., 2) стальные.

Сечение балок м.б.: - тавровое, - двутавровое.

К колоннам ж.б. подкра­новые балки крепят сваркой закладных деталей и анкерными болтами. Рельсы к балкам присоед. прижимными лапками, кот. располаг. через 750мм.

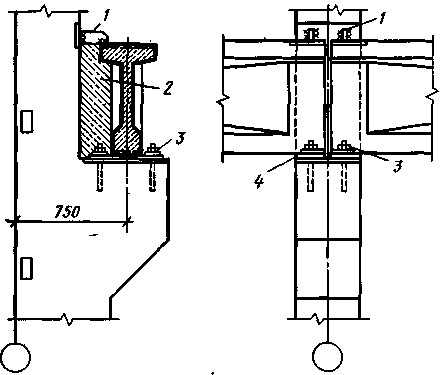

Конструкция крепления ж.б. подкрановой балки: 1–стальная крепежная планка, 2–бетон, уклад. после монтажа и крепл. балок, 3–шайбы, 4–опорный лист, 5–прижимная планка (лапка), 6–болт, 7–упругие прокладки

Если в кач-ве мат-лов для стен прим. кирпич или мелкие блоки, то для их опирания, а также в местах перепада высот смежных пролетов исп. обвязочные ж.б. балки. Их обычно устр. над оконными проемами или лентами осте­кления. Их устанавл. на опорные стальные столики и крепят к колоннам с помощью стальных планок, привар. к закл. эл-там.

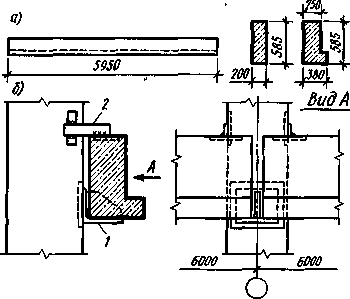

Обвязочные балки: а–общий вид, б–узел крепл. к колонне, 1–стальной опорный столик, 2–стальная планка
