9. Возведение подземных сооружений методом опускного колодца.

Метод опускного колодца целесообразно применять для подземных сооружений с глубиной заложения не менее 10м. суть метода: при разработке грунта, внутри установленного на грунт замкнутого сооружения, происходит опускание этого сооружения (колодца) под действием сил собственной тяжести.

Для опускания колодца необходимо соблюдение условия: G_k+G_n≥k_y·∑T, где G_k – вес колодца, G_n – вес пригруза, Т – сила трения (лобовое сопротивление под ножом не учитывается), k_y – коэффициент условий работы.

По форме в плане колодцы бывают:

- круглые диаметром до 60м (самые надежные)

- прямоугольные до 80м

-многоугольные

-овальные

Глубина до 70м

Также колодцы подразделяются на:

-цилиндрические (в основном прим-ся)

-призматические (в основном прим-ся)

-ступенчатые

-конусные (реже прим-ся)

Недостатки: -высокая материалоемкость (толщина стен 2,5-3м);

-соблюдение условия G_k+G_n≥k_y·∑T

По конструкции и технологии изготовления колодцы м.б.:

- монолитные

-сборно-монолитные(1 картинка)

-сборные (из стеновых панелей длиной до 25м) (2 картинка)

Нож м.б. монолитным и приставным

Порядок производства работ при возведении монолитного опускного колодца:

1. Производится планировка площадки – в пределах опираемого контура д.б. горизонтальна. При высоком УГВ планировка вып-ся подсыпкой на 0,5м выше УГВ. При опускании колодца в пределах водоема до 2м отсыпается искусственный островок из крупнозернистого песка или гравия, верх островка должен быть выше УГВ на 0,5м. При глубине до 5м в грунт забивается стальной либо деревянный по периметру шпун, внутрь засыпается песок, гравий. При глубине больше 5м прим-ся только стальной шпун.

Возможно также колодец возводить у берега с последующей доставкой на плову к месту опускания.

2. Разбивка осей. Прим-ся спаренная обноска, кот. Располагается за пределами призмы обрушения.

3. Устраивается временное основание в виде грунтовой или щебеночной призмы.

4. Временное основание предотвращает преждевременное опускание колодцев:

- в виде траншей – сокращается объем отсыпаемой призмы

- в виде деревянных подкладок-шпал

- в виде ж\б разрезного кольца

1,2х1,5 ж\б плита

5. Возводится ножевая часть и стенки колодца. Ножевая часть м.б. монолитной, ж\б или стальной-приставной. Прим-ся для бетонирования стен колодца опалубка:

- разборно-переставная

- подъемно-переставная

- несъемная

-скользящая

-стационарная

Схема бетонирования:

- укладка бетона производится слоями 25-50см

- толщина b=до 0,5м – бетонная смесь подается на раб. настил и далее в опалубку

- b до 0,1-0,2м – по хоботам, виброхоботам.

- b больше 1,2м – бадьями прямо в опалубку.

6. Устройство гидроизоляций:

- стальная изнутри;

- торкрет изоляция из ц\п р-ра, устраив-ся снаружи.

7. колодец снимается с временного основания; нож должен набрать 100% прочности, последующие ярусы - не меньше 70%.

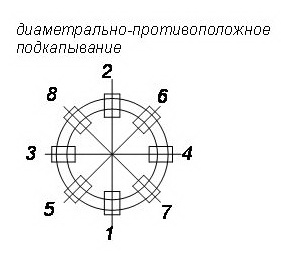

Шпалы удаляют подкапыванием с последующей подбивкой ножа грунтом.

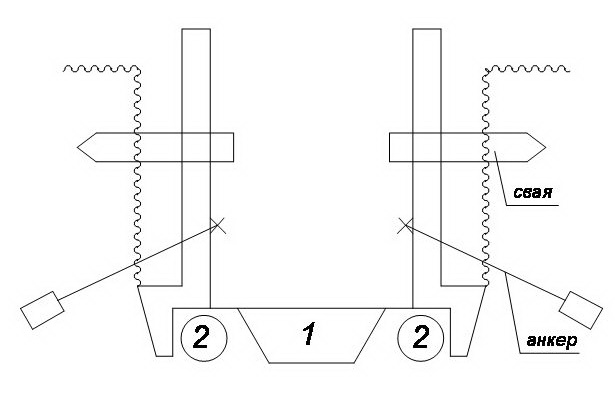

8. Производится опускание колодца. За один раз не более чем на 0,5м. Для опускания колодца грунт внутри разрабатывается в 2 этапа. Вначале в передней части колодца составлением расчетных зон опирания. Разработка грунта производится в 2 этапа. 1 этап разраб. Грунта до 1,5м. – за 1 раз не более чем на 0,5м.

- экскаваторами с погрузкой в бадьи и выгрузкой кранами

- бульдозерами

2 этап Разрабатывается грунт в пределах зоны опирания.

В процессе опускания прощупывается грунт под ножом на ),5-0,6м на предмет обнаружения валунов, каких-либо препятствий.

Для повышения эффективности опускания колодцев применяются:

- создание усилий пригружающих лебедками, кот. крепятся к анкерам

- пригрузы

- вибраторами

- домкратами заанкеренными

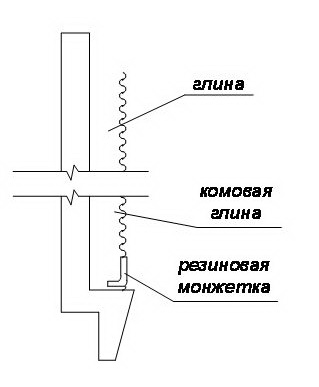

- с использованием тиксотропной рубашки (глиняной) (нельзя применять в карстовых породах, мерзлых грунтах.

Г линистый р-р создает противодавление на стенки повышая их устойчивость. Опускается за один раз не более чем на 0,3м.

9. после погружения на проектную отметку производится анкеровка колодцев и засыпка пазух.

10. устраивается дно колодца: под защитой установок глубинного водопонижения или методами подводного бетонирования.

Случай сборных колодцев: собираются из стеновых панелей с использованием стационарных и консольно-поворотных кондукторов. Колодец опускается после набора стыками 100% проектной прочности.
