2. Производство земляных работ скреперами.

Скреперы – наиболее высокопроизводительные машины, используемые при отрывке котлованов и планировке поверхностей. Рабочий орган скрепера – ковш с ножом в передней части. Скреперы предназначены для послойного копания, транспортирования, послойной отсыпки, разравнивания и частичного уплотнения грунтов I – IV категорий. Различают два вида скреперов: прицепные к тракторам и самоходные двух – и трехосные. Главным параметром скрепера является геометрическая вместимость ковша. В зависимости от этого скреперы подразделяются на машины малой (до 5 м³), средней (5 – 15 м³) и большой (свыше 15 м³) вместимости.

Скреперами разрабатывают, трамбуют и укладывают песчаные, супесчаные, лессовые, глинистые и др. гр-ты. Суглинистые и глинистые грунты необходимо предварительно рыхлить. Виды срезаемых стружек, схемы резания и схемы движения скрепера см. рис.

Скрепер снимает ковшом стружку грунта толщиной 0.12…0.32м и шириной 1.65…2.75м. Толщина отсыпаемого слоя 0.22…0.55м.

Ч тобы быстрее и полнее загрузить ковш скрепера применяют трактор-толкач, обслуживающий скрепер на уч-ке загрузки.

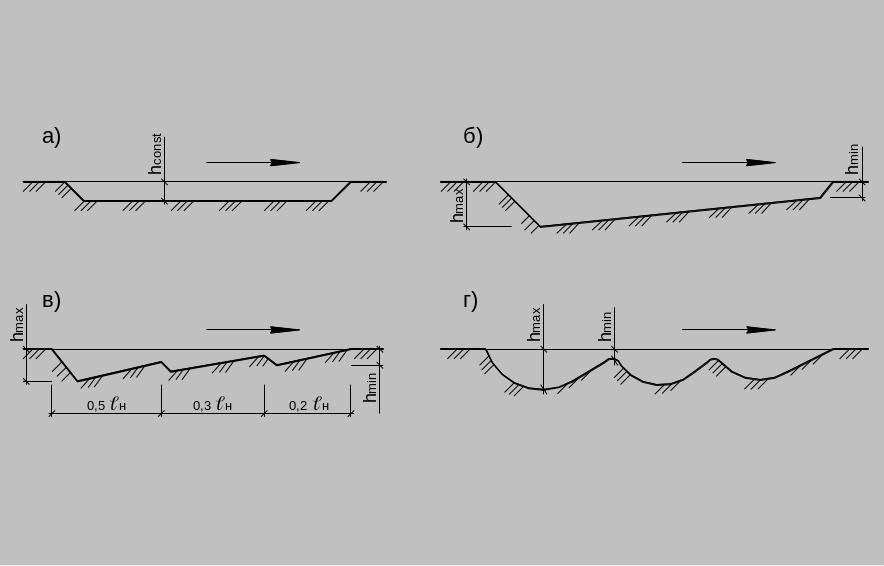

Виды срезаемых скрепером стружек

а – прямая; б – клиновая; в – гребенчатая; г – клевковая

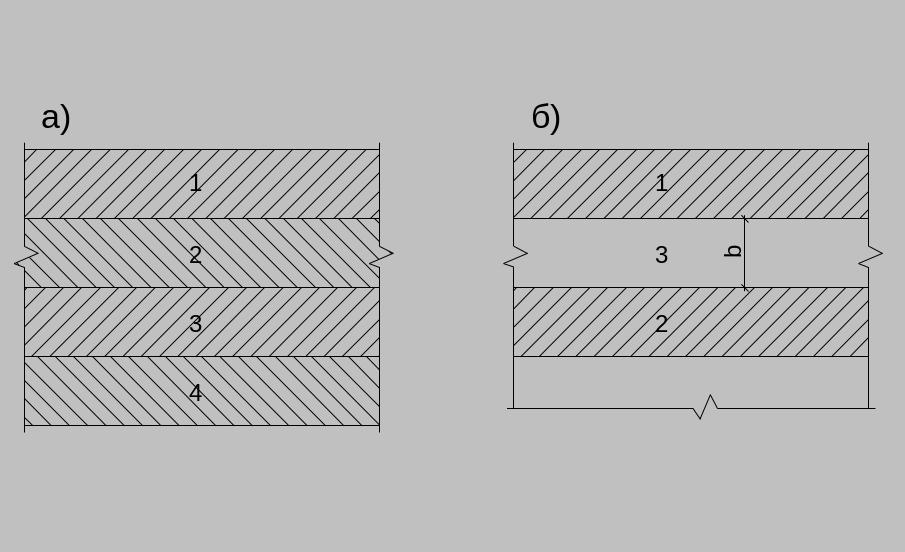

Схемы срезания скрепером полос грунта при наборе ковша:

а – полоса к полосе; б – через полосу

Для увеличения наполнения ковша скрепера за счет снижения сопротивления резанию грунта следует применять траншейно-гребенчатый или ребристо-шахматный способы набора грунта.

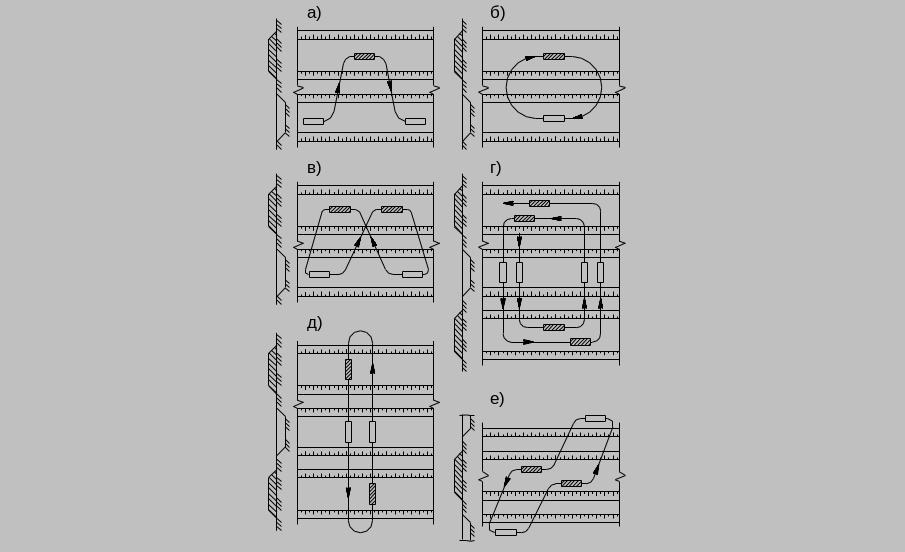

Схемы движения скреперов при разработке и перемещении грунта:

а – по зигзагу; б – по эллипсу; в – по восьмерке;

г – по спирали; д – по челночно-поперечной; е – по челночно-продольной

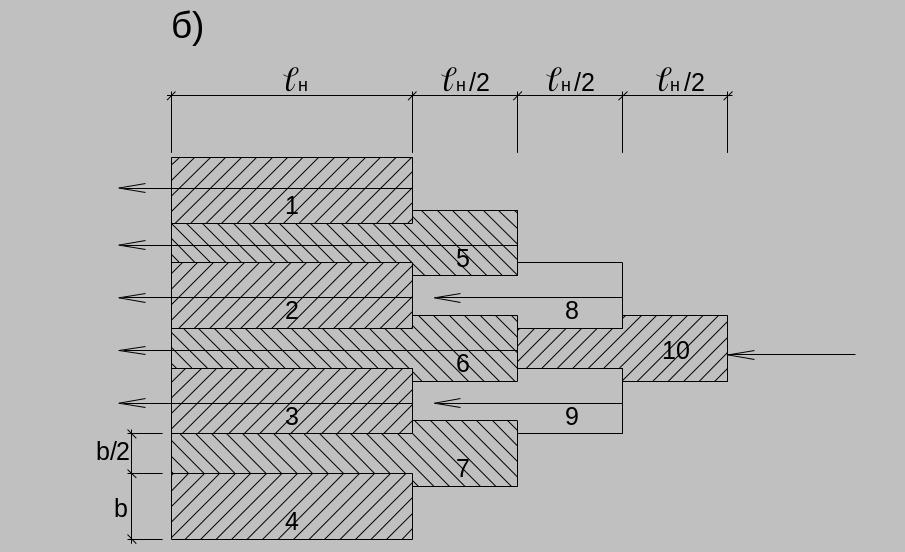

Схемы, снижающие сопротивление резанию грунта:

а – траншейно-гребенчатая; б – ребристо-шахматная

3. Закрытые способы производства земляных работ

- когда невозможно использовать открытые способы.

1.Способ прокола.

Суть прокола: в грунт вдавливается труба с заглушенным торцом (заостренный наконечник) при этом грунт раздвигается, уплотняясь в стороны. Для устройства прокола устраивается рабочий котлован.

Применяется при диаметре труб =< 0,5 м, длине прокола не более 60 м. Глубина залегания труб должна быть не менее 5 диаметров труб над верхом трубы (чтобы предотвратить выпучивание грунта вверх), в хорошо сжимаемых грунтах не содержащих валунов и твердых включений (труба может потерять прямолинейное направление или выйти на поверхность земли).

Разновидности прокола:

- прокол с пионерной скважиной (Рис.1);

- гидропрокол (Рис.2): при диаметре до 1м, l=30-40 м (вода передается прямо через трубу (до 15 атм.), размывает грунт, вытекает с грунтом);

- вибропрокол (Рис.3), (l до 25м);

- прокол при помощи домкратов (Рис.4): домкраты м.б. реечные (усилие до 10т), винтовые (до 30т), гидравлические (200 и более тонн) .

Передача усилий от домкрата на трубу может производиться посредствам:

• нажимных патрубков (при ходе штока >1м);

• шомпола (при малом ходе штока<1м);

• хомутов (Lпрокола =40-60м);

- прокол с использованием пневмопробойников типа крот (большая скорость проходки – неизвестно где выйдет);
