1. Стены из штучных материалов для малоэтажных зданий, отвечающие современным теплотехническим требованиям.

Основными штучными материалами для стен служат кирпич керамический и блоки газосиликатные.

По структуре могут быть:

- однослойные стены;

- слоистые стены с прослойками из других, менее теплопроводных материалов или с воздушными прослойками.

Порядок теплотехнического расчёта ограждающих конструкций и требования по нормативному сопротивлению теплопередачи установлены ТКП 45-2.04-43-2006 «Строительная теплотехника» и тремя изменениями к нему.

Сопротивление теплопередаче ограждающей конструкции определяется по формуле:

м²С/Вт

_в— коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, Вт/(м²С), принимаемый по таблице 5.4 ТКП;

R_к — термическое сопротивление ограждающей конструкции, м²С/Вт,

_н — коэффициент теплоотдачи наружной поверхности ограждающей конструкции для зимних условий, Вт/(м²С), принимаемый по таблице 5.7 ТКП.

Термическое сопротивление многослойной ограждающей конструкции с последовательно расположенными однородными слоями R_к, м²С/Вт, следует определять по формуле

где  R₁, R₂, ..., R_n  — термическое сопротивление отдельных слоев конструкции, м²С/Вт, и замкнутых воздушных прослоек.

Нормативное сопротивление теплопередаче R_т.норм установлено в изменениях к ТКП:

Наружные стены зданий R_т.норм= 3,2м²·С/Вт

Покрытия R_т.норм= 6,0м²·С/Вт

Перекрытия над неотапливаемыми подвалами R_т.норм= 2,5м²·С/Вт

Заполнение световых проемов для всех типов зданий R_т.норм= 1,0м²·С/Вт

Наиболее распространённые конструкции, удовлетворяющие установленным требованиям: вентилируемая система утепления, лёгкая штукатурная система, тяжёлая штукатурная система.

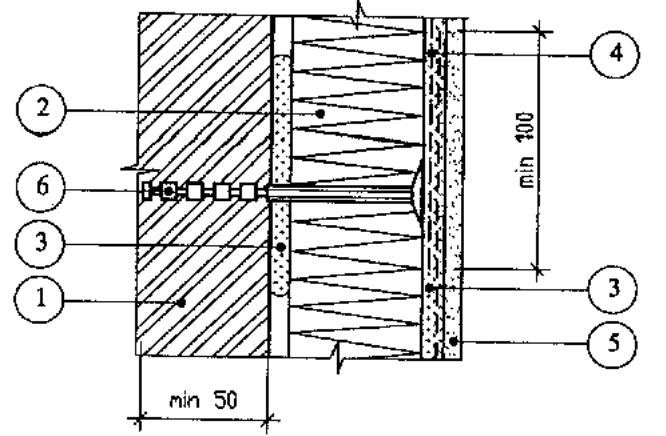

1 - Утепляемая стена

2 - Плиты утеплителя

(минераловатные -

специальные фасадные

плиты повышенной

жесткости марки;

пенополистирольные

3 - Клеящий состав

4 - Армирующая сетка

5 - Штукатурный состав

6 - Дюбель для крепления плит утепления

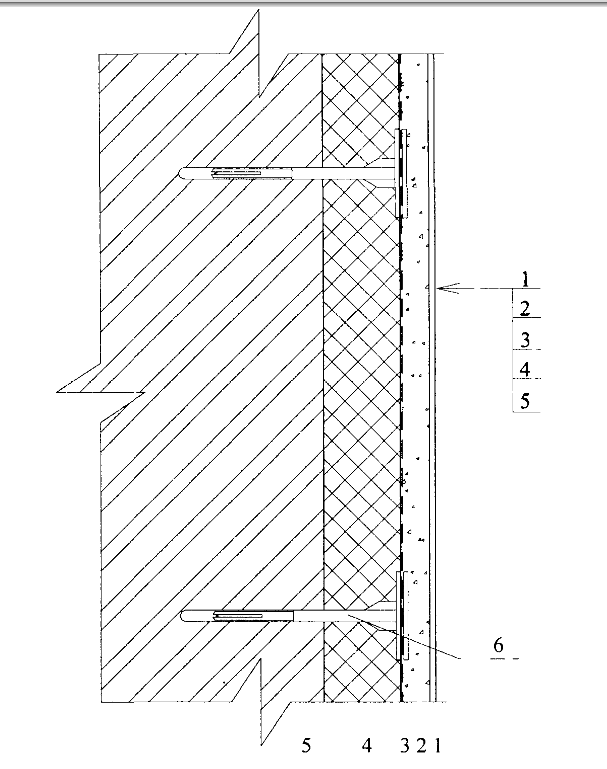

Лёгкая штукатурная система

1 – декоративно-защитный слой;

2 – армирующий слой;

3 – армирующий материал;

4 – теплоизоляционный слой

5 – подоснова

6 – дюбел-анкер

Тяжёлая штук. Система с гориз. Связями

1 — облицовка из мелкоштучных материалов;

2 — вентилируемая

воздушная прослойка;

3 — теплоизоляционный слой;

4 — подоснова;

5 — гибкая связь;

Вентилируемая система утепления

2. Перекрытия по железобетонным и деревянным балкам в гражданском строительстве.

Перекрытие – горизонтальный элемент здания, разделяющий его на этажи и выполняющий несущую и ограждающую функции. По конструктивному решению перекрытия делятся на балочные (ригельные) и безбалочные (без ригельные). В зависимости от материала из которого изготовлены: железобетонные (сборные, монолитные, сборномонолитные), деревянные, металлические, сталебетонные и т.д. К перекрытиям предъявляются требования по прочности, жесткости, звукоизоляции, теплоизоляции (только для цокольных и чердачных), противопожарной безопасности, экономичности.

Железобетонные балки:

а – с применением плит, б – с применением камней-вкладышей, 1 – ж/б тавровая балка, 2 – плита гипсовая или легкобетонная, 3 – легкобетонный вкладыш, 4 – цем. р-р, 5 – песок, 6 – гидроизоляция, 7 – утеплитель(мин. вата и др.), 8 – дощатый пол по лагам, 9 – пол из линолеума, 10 – арматура, 11 – паркет по мастике, 12 – шлакобетон, 13 – пароизоляция.

Перекрытия по деревянным балкам:

Недостатки: сгораемость, возможность загнивания отдельных элементов и сравнительно невысокая прочность. Применяют при строительстве деревянных зданий, в каменных малоэтажных зданиях и в сооружениях вспомогательного и временного характера.

В условиях повышенной влажности деревянные конструкции подвержены биологическому разрушению. Поэтому перекрытия под санузлами и другими помещениями с подобными условиями эксплантации целесообразнее выполнять из бетонных материалов. С этой же особенностью древесины связанна необходимость покрывать антисептической пастой или оборачивать толем части деревянных конструкции, имеющие контакт с другими видами строительных материалов

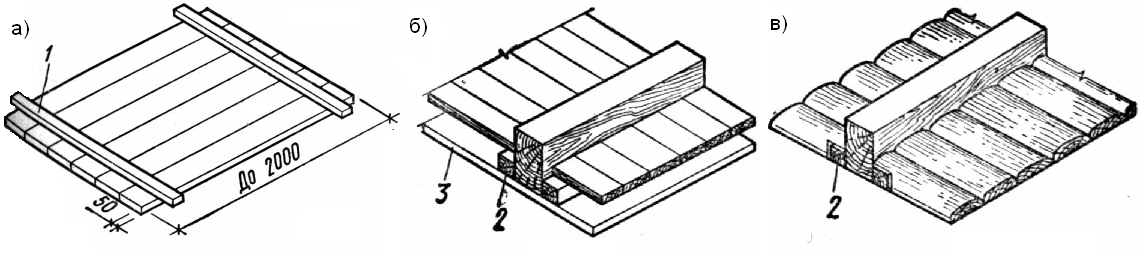

Перекрытие по деревянным балкам. Виды деревянных межблочных . заполнений.

1 – поперечный элемент щита; 2 – черепной брус; 3 – деревокартонная обшивка.

а)щитовой; б)дощатый.

1 – анкер; 2 – гвозди и шурупы; 3 - антисептическая паста (на 750 мм от торца); 4 – 2 слоя толя.

Узел опирания балки на наружную стену.

1 – анкер; 2 – гвозди и шурупы; 3 - антисептическая паста (на 750 мм от торца); 4 – 2 слоя толя.

Узел опирания балки на внутреннюю стену.

3. Несущие конструкции стропильных крыш. Принципы конструирования и детали крыш.

Крыша – часть здания, обеспечивающая защиту его от атмосферных осадков и состоящая из несущей части (стропила, плиты) и ограждающей (кровля и ее основание). По конструкции крыши разделяются на чердачные и бесчердачные (совмещенные). Совмещенные крыши проектируются малоуклонными (с уклоном 1-5%) с кровлей из рулонных материалов или мастик. Чердачные крыши состоят из чердачного покрытия, чердачного перекрытия и опорных конструкций (стропильной системы). Различают наслонные (рис. 64) и висячие (рис.65) стропильные системы.

Наслонные стропила устанавливают в домах со средней несущей стеной или столбчатыми промежуточными опорами. Их концы опираются на наружные стены дома, а средняя часть - на внутреннюю стену или опоры. В результате их элементы работают как балки - только на изгиб.

Висячие стропила опираются только на две крайние опоры. Их стропильные ноги работают на сжатие и изгиб. Кроме того, конструкция создает значительное горизонтальное распирающее усилие, которое передается стенам. Уменьшить это усилие помогает затяжка (деревянная или металлическая), соединяющая стропильные ноги. Она может располагаться как у основания стропил (и в этом случае служит балкой перекрытия, - именно этот вариант наиболее часто используется при строительстве мансардных крыш), так и выше.

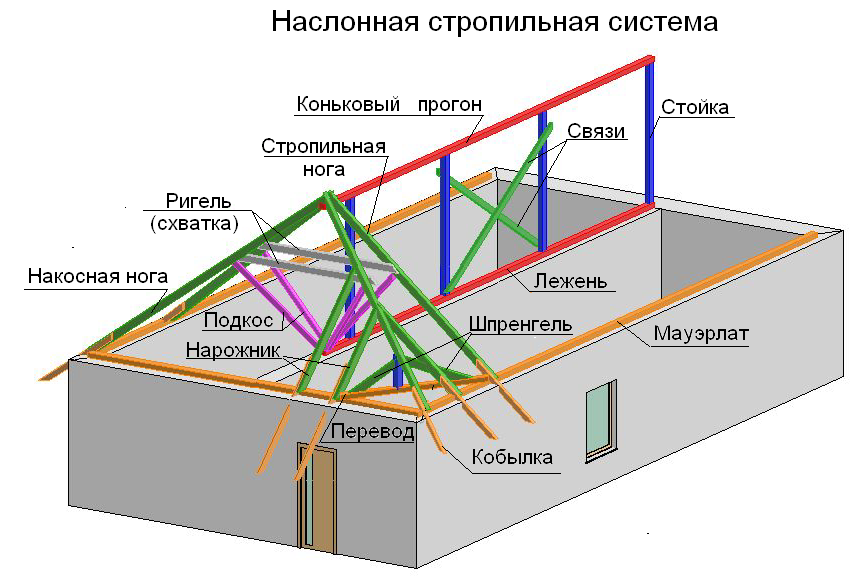

Наслонная стропильная система четырехскатной кровли.

1 – лежень; 2 – мауэрлат; 3 – подкос; 4 – стропильная нога; 5 – стена; 6 – перекрытие; 7 – стойка; 8 – прогон; 9 – распорка; 10 – схватка.

Конструкции наслонных стропильных систем.

Висячая стропильная система двухскатной кровли.

1 – стропильная нога; 2 – мауэрлат; 3 – затяжка; 4 – подвесная бабка; 5 – распорка; 6 – стойка; 7 – подкос.

Конструкции висячих стропильных систем.
