2. Концептуальная модель cals-технологий
Итак, что же такое CALS? (рис.5.).
Рис.5.
На рис.6. приведена схема, отражающая существо CALS. В русскоязыческой формулировке применяется формулировка, аналогичная CALS – Информационная Поддержка процессов жизненного цикла Изделий (ИПИ).
Согласно этой схеме основу, ядро ИПИ, составляет ИИС, или единое информационное пространство (ЕИП), обеспечивающего единообразные способы информационного взаимодействия всех участников ЖЦ продукции: заказчиков (включая государственные учреждения и ведомства), поставщиков (производителей) продукции, эксплуатационного и ремонтного персонала.
В принципе оба термина равнозначны, однако в терминологическом словаре, утвержденном Госстандартом России, принят первый термин, который в дальнейшем используется в настоящем документе. На практике термин ИИС используют в основном применительно к конкретному предприятию, а ЕИП – применительно к виртуальному предприятию (консорциуму).
Упомянутый словарь определяет ИИС как совокупность распределенных баз данных, содержащих сведения об изделиях, производственной среде, ресурсах и процессах предприятия, обеспечивающая корректность, актуальность, сохранность и доступность данных тем субъектам производственно-хозяйственной деятельности, участвующим в осуществлении ЖЦ изделия, кому это необходимо и разрешено. Все сведения (данные) в ИИС хранятся в виде информационных объектов. В ИИС действует единая система правил представления, хранения и обмена информацией.
В ИИС протекают информационные процессы, сопровождающие и поддерживающие ЖЦ изделия на всех его этапах. Здесь реализуется главный принцип ИПИ: информация, однажды возникшая на каком-либо этапе ЖЦ, сохраняется в ИИС и становится доступной всем участникам этого и других этапов (в соответствии с имеющимися у них правами пользования этой информацией). Это позволяет избежать дублирования, перекодировки и несанкционированных изменений данных, избежать связанных с этими процедурами ошибок и сократить затраты труда, времени и финансовых ресурсов.
Рис. 6.
В основе ИИС лежит использование открытых архитектур, международных стандартов, совместных хранилищ данных и апробированных программно-технических средств. ИИС обеспечивает совместную работу проектных организаций, производственных предприятий, поставщиков по кооперации, организаций сервиса и конечного потребителя на всех стадиях ЖЦ.
Стратегия CALS предусматривает двухэтапный переход к ИИС:
автоматизация отдельных процессов ЖЦ изделия и представления данных на них в электронном виде в соответствии с требованиями ИИС. предполагается, что на этом этапе обмен данными между исходными системами осуществляется отдельными файлами по сетям.
Интеграция автоматизированных процессов и относящихся к ним данных, уже представленных в электронном виде, в рамках ИИС. Здесь взаимодействие осуществляется с помощью программных средств в режиме реального времени, параллельная работа исполнителей организуется через единую компьютерную среду.
Основное содержание ИПИ, принципиально отличающее эту концепцию от других, составляют инвариантные понятия, которые реализуются (полностью или частично) в течение ЖЦ изделия. Эти инвариантные понятия условно делятся на две группы:
основные ИПИ-принципы;
базовые ИПИ-технологии.

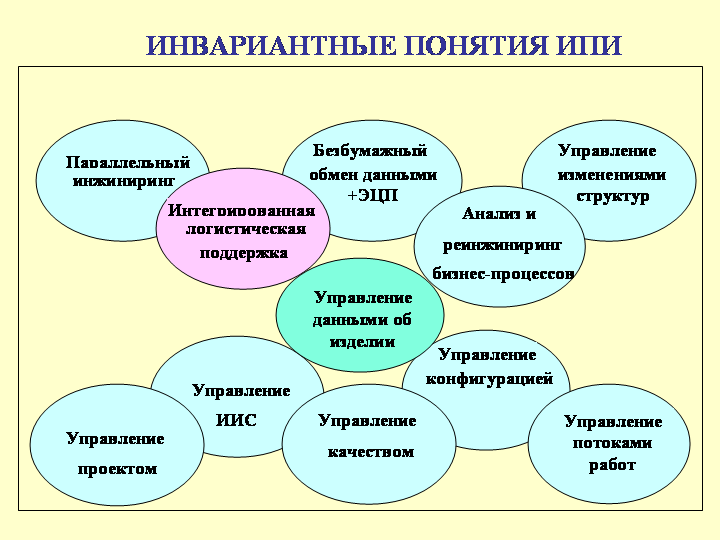

К числу первых относятся (рис.7.):
анализ и реинжиниринг бизнес-процессов (Business-processes analysis and re-engineering);
безбумажный обмен данными (Paperless data interchange) с использованием ЭЦП;
параллельный инжиниринг(СопсштегД Engineering);
системная организация постпроизводственных процессов ЖЦ изделия (интегрированная логистическая поддержка).
К числу вторых относятся:
управление проектом (Project Management);
управление данными об изделии (Product Data Management);
управление конфигурацией изделия (Configuration Management);
управление ИИС, в том числе информационными потоками (Information Management);
управление качеством (Quality Management);
управление потоками работ (Workflow Management);
управление изменениями производственных и организационных структур (Change Management).
Рис.7.
ИПИ-технологии реализуются силами многопрофильных рабочих групп, объединяющих в своем составе экспертов различных специальностей.
Нормативную базу разработок составляют международные и национальные стандарты, регламентирующие различные аспекты ИПИ-технологий.
В ИИС информация создается, преобразуется, хранится и передается от одного участника ЖЦ к другому при помощи программных средств, объединенных на схеме (см. рис5.) в блок Инструментарий». К числу таких средств относятся:
автоматизированные системы конструкторского и технологического проектирования (CAE/CAD/CAM);
программные средства управления данными об изделии (изделиях) (PDM);
автоматизированные системы планирования и управления производством и предприятием (MRP/ERP);
программно-методические средства анализа логистический поддержки и ведения баз данных по результатам такого анализа (LSA/LSAR);
программные средства управления потоками работ (WF);
методология и программные средства моделирования и анализа бизнес-процессов (SADT) и др.

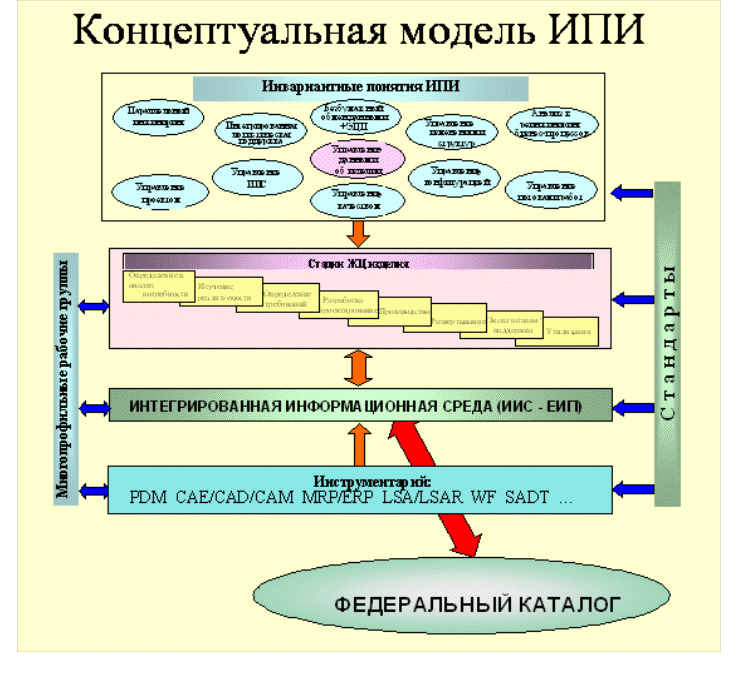

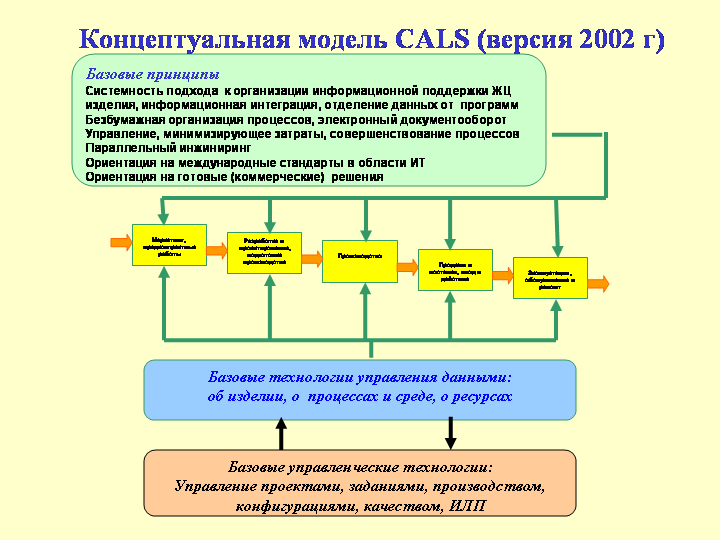

Таким образом, концептуальную модель CALS можно представить на основе следующих базовых принципов (рис.8.):
системность подхода к организации информационной поддержки ЖЦ изделия, информационная интеграция, отделение данных от программ;
безбумажная организация процессов, электронный документооборот;
управление, минимизирующее затраты, совершенствование процессов;
параллельный инжиниринг;
ориентация на международные стандарты в области ИТ;
ориентация на готовые (коммерческие) решения.
Рис.8.
