13.1 Призначення і можливості радіостанції
Радіостанція Р- 163-50В возима, УКВ діапазону, із частотною модуляцією, призначена для забезпечення радіозв'язку між наземними рухливими об'єктами на стоянці й у русі.
Рисунок 13.1 - Радіостанція Р- 163-50В
Радіостанція забезпечує цілодобовий безпошуковий, безпідстроєчний двосторонній зв'язок як з однотипними радіостанціями, так і з іншими радіостанціями, сумісними по діапазону робочих частот і видам модуляції.
Радіостанція забезпечує цілодобову роботу при відношенні часу передачі до часу прийому 1:5 (при безперервній роботі на передачу не більше 3 хв.), а також при наявності пристрою відводу тепла цілодобову роботу на передачу.
Види робіт:
- телефон із частотною модуляцією;
- слуховий тональний телеграф;
- сигнально - кодовий зв'язок;
- цифровий зв'язок на швидкості 16 кбіт/з.
Режими робіт:
- прийом і передача при всіх видах робіт;
- симплекс;
- двохчастотний симплекс;
- дуплекс при наявності додаткового приймача Р-163УП;
- автоматизований перехід на резервну частоту вільну від перешкод.
Черговий прийом
Ретрансляція сигналів однотипних радіостанцій у двохчастотному
симплексі з додатковим радіоприймачем Р-163УП
Дистанційне керування від ПДУ (ПУ-50В) по кабелю довжиною до 10 метрів
13.2. Технічні дані радіостанції
Діапазон частот, МГц …………………………………..…..30 - 80
Крок сітки частот, кГц ………………………………1
Потужність прийомопередавача на
активному навантаженні 75 Ом, Вт:
у режимі повної потужності ………………………35
у режимі малої потужності ………………………1
Девіація частоти передавача, кГц ………………………4,4...8…8
Відносне відхилення частоти радіостанції не більше ….….±4,5х106
Чутливість приймача, мкВ:
у телефонному каналі ……………………………….1,2
у телеграфному каналі ……………………………..0,6
у цифровому каналі ……………………………….1,7
при прийманні цифрових кодограм ………………0,9
Дальність зв'язку із застосуванням
штатної антени, не менш, км ……………………………….20
Живлення, В …………………………………………….…..22,1 - 29,7
Струм споживання радіостанції не більше, А:
у режимі прийому ……………………………….2,3
у режимі передачі ……………………………….10
Інтервал робочих температур, оС …………………..…..-50+60
Габарити прийомопередавача, мм ……………………...428х239х222
Маса прийомопередавача
з амортизаційною рамою, не більше кг. …………………….27
14. Радіостанція р- 163-50до “ арбалет-50до ”
14.1 Призначення і можливості радіостанції
Радіостанція "Р- 163-50ДО" ("Арбалет-50ДО") забезпечує телефонний і телеграфний радіозв'язок у симплексному й 2-х частотному симплексних режимах між стаціонарними або рухливими об'єктами на колісній і гусеничній базі, включаючи бронеоб'єкти.

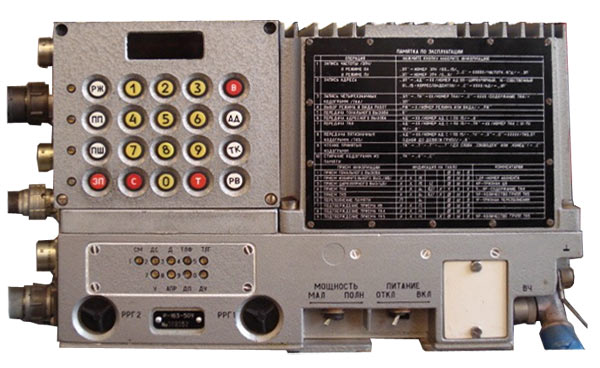

Рисунок 14.1 - Радіостанція Р- 163-50ДО
Режими роботи:
- телефонія з однополосною модуляцією по верхній бічній смузі (клас випромінювання А3J);
- телеграфія з амплітудною модуляцією несучої (клас випромінювання А1);
- телеграфія із частотною маніпуляцією зі зміщенням частоти несучої +250 Гц (клас випромінювання F1);
- обмін телеграфною інформацією зі швидкістю не більше 150 біт, із частотною маніпуляцією зі зміщенням частоти несучої +250 Гц і +100 Гц від автоматичної телеграфної апаратури (клас випромінювання F1);
- спільна робота із приймачем "Р- 163-50КП" у 2-х частотному симплексному й дуплексному режимах;
- спільна робота з УКВ радіостанціями (типу "Р-173", "Р- 163-50В") у симплексному режимі;
- дистанційне управління з пульта управління до 10 м і розміщення антенного погоджуючого пристрою на відстані до 5 м.;
- введення частоти, набір режимів - із клавішної панелі;
- дисплей - буквено-цифровий зі світловою індикацією;
- управління й тестування за допомогою мікроЕОМ;
- скануючий прийом;
- час перебудови з однієї частоти на іншу = 0.5 сек.;
- час настроювання = 15 сек.;
-пам'ять адресного виклику, телекодової інформації й сигналів тонального виклику зі світловою індикацією на табло.
