Гост 2.304-81 – шрифты чертежные

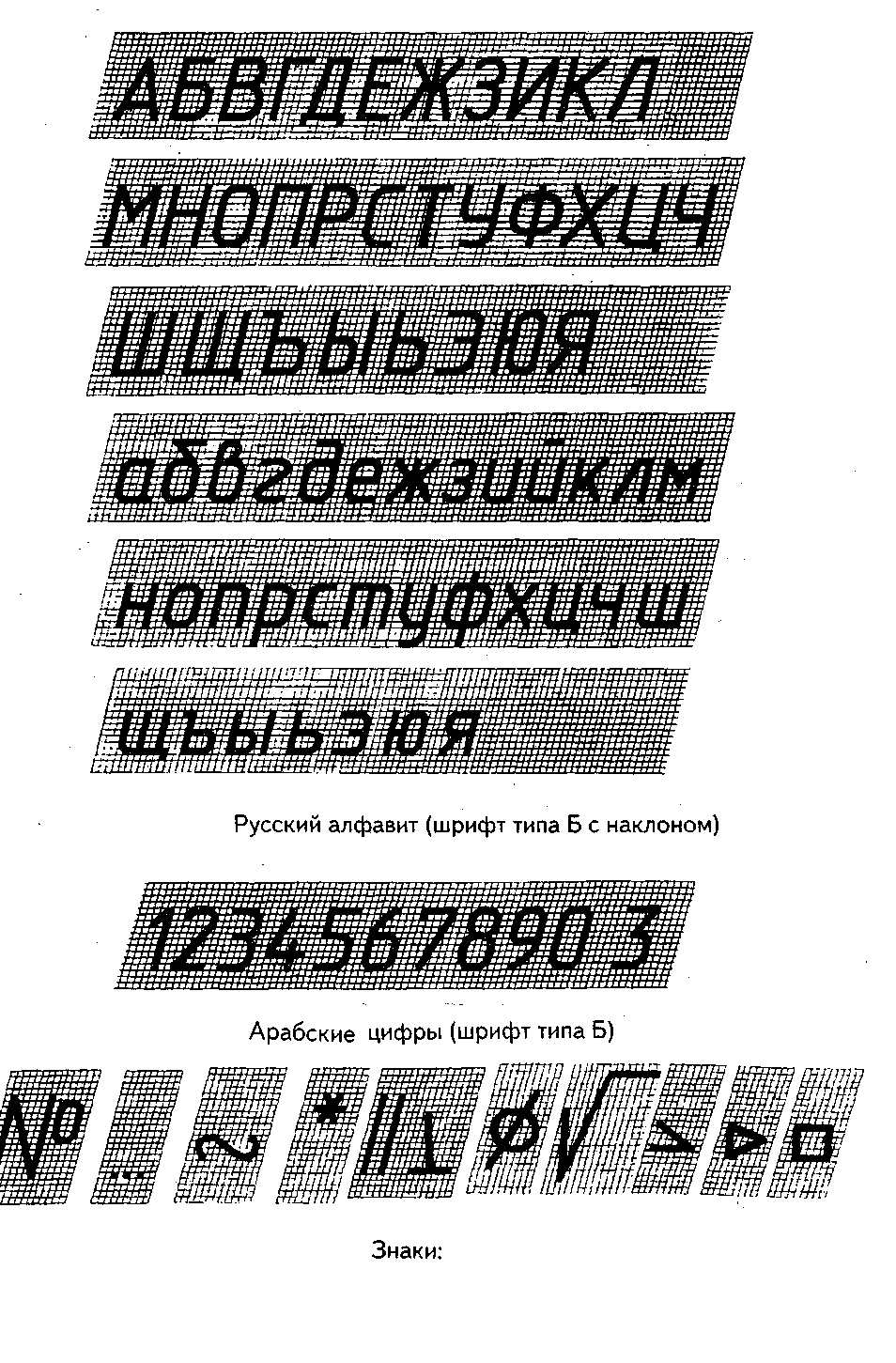

Шрифты, которыми выполняют надписи на чертежах, установлены ГОСТ 2.304-81. Различают следующие шрифты: а) основной и широкий; б) шрифт с наклоном и без наклона. Наиболее часто на чертежах применяют шрифт основной с наклоном 75°. Этим шрифтом выполняются все надписи на чертежах. Размер шрифта h определяется высотой прописных букв, мм: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
Типы шрифтов:
тип А без наклона (толщина линий шрифта d=T/14h);
тип А с наклоном около 75° (d=l/14h);
тип Б без наклона (d=1/10h);
тип Б с наклоном около 75° (d=l/10h).
Таблица. Параметры шрифтов
Параметры
|
Размеры, мм. Шрифт типа А |
||||||
h c a b e d |
2,5 1,8 0,35 4,0 1,1 0,18 |
3,5 2,5 0,5 5,5 1,5 0,25 |
5,0 3,5 0,7 8,0 2,1 0,35 |
7,0 5,0 1,0 11,0 3,0 0,5 |
10,0 7,0 1,4 16,0 4,2 0,7 |
14,0 10,0 2,0 22,0 6,0 1,0 |
20,0 14,0 2,8 31,0 8,4 1,4 |
|
Шрифт типа Б |
||||||
h c a b e d |
2,5 1,8 0,35 4,3 1,5 0,25 |
3,5 2,5 0,7 6,0 2,1 0,35 |
5,0 3.5 1,0 8,5 3,0 0,35 |
7,0 5,0 1,4 12,0 4,2 0,7 |
10,0 7,0 2,0 17,0 6,0 1,0 |
14,0 10,0 2,8 24,0 8,4 1,4 |
20,0 14,0 4,0 34,0 12,0 2,0 |
Примечания:
1. Обозначения: h — размер шрифта; с — высота строчных букв;
a — расстояние между буквами; b — минимальный шаг строк;
e — минимальное расстояние между словами; d — толщина линий шрифта.
2. Относительные размеры параметров шрифта:
Параметры |
Тип А |
Тип Б |
h |
(14/14)h = 14d |
(10/10)h.= 10d |
c |
(10/14)h = 10d |
(7/10)h = 7d |
a |
(2/14)h = 2d |
(2/10)h = 2d |
E |
(22/14)h = 22d |
(17/10)h =17d |
b |
(6/14)h = 6d |
(6/10)h = 6d |
d |
(1/14)h = d |
(1/10)h = d |
Сопряжения
Плавные переходы от одной прямой или кривой линии к другой называются сопряжениями и выполняются преимущественно на основе свойств прямых, касательных к окружностям, или касающихся между собой окружностей. Дуги окружностей, при помощи которых выполняется сопряжение, называются дугами сопряжения. Для построения дуги сопряжения необходимо вы явить ее центр, радиус этой дуги и точки сопряжения.
Графическое построение сопряжений |
|

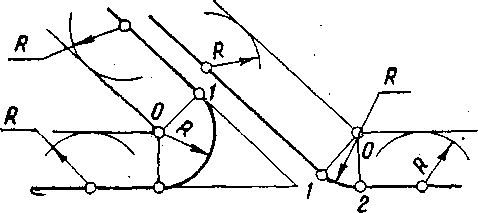

1. Сопряжение пересекающихся прямых с помощью дуги заданного радиуса R. |
|
|
|
Провести прямые, параллельные сторонам угла на расстоянии R. Из точки О взаимного пересечения этих прямых, опустив перпендикуляры на стороны угла, получим точки сопряжения 1 и 2. Радиусом R провести дугу. |
|
2. Сопряжение дуги окружности и прямой с помощью дуги заданного радиуса R. |
|
|
|
На расстоянии R провести прямую, параллельную заданной прямой, а из центра О1 радиусом R+R1 – дугу окружности. Точка О – центр дуги сопряжения. Точку 2 получим на перпендикуляре, проведенном из точки О на заданную прямую, а точку 1 – на прямой ОО1. |
|
3. Сопряжение дуг двух окружностей радиусов R1 и R2 прямой линией. |
|
|
Из точки O1 провести окружность радиусом R1—R2. Отрезок O1O2 разделить пополам и из точки 03 провести дугу радиусом 0,50102. Соединить точки O1 и О2 с точкой А. Провести прямую параллельную А02. Она касается окружностей R и R Из точки 02 провести перпендикуляр к прямой АО2. Точки 1,2 — точки сопряжения. |
4. Сопряжение дуг двух окружностей радиусов R1 и R2 дугой заданного радиуса R (внешнее сопряжение). |
|
|
Из центров O1 и 02 провести дуги радиусов R1+R и R2+R. Получаем точку О — центр дуги сопряжения. Соединить точки O1 и 02 с точкой О. Точки 1 и 2 являются точками сопряжения. |

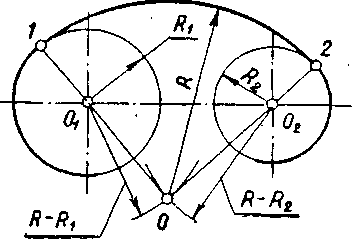

5. Сопряжение дуг двух окружностей радиусов R1 и R2 дугой заданного радиуса R (внутреннее сопряжение). |
|
|
Из центров О1 и О2 провести дуги радиусов R-R1, и R-R2. Получаем точку О – центр дуги сопряжения. Соединить точки О1 и О2 с точкой О до пересечения с заданными окружностями. Точки 1 и 2 – точки сопряжения. |

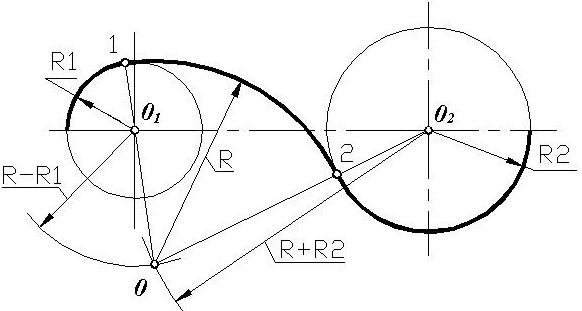

6. Сопряжение дуг двух окружностей радиусов R1 и R2 дугой заданного радиуса R (смешанное сопряжение). |
|
|
Из центров О1 и О2 соответственно провести дуги радиусов R3=R+R1 и R4=R+R2. Получаем точку О – центр дуги сопряжения. Соединить точки О1 и О2 с точкой О до пересечения с заданными окружностями. Точки 1 и 2 – точки сопряжения. |
