- •Цель работы.
- •Теоретическая часть.
- •Единицы измерения давлений.
- •Система изменения давления.
- •Классификация приборов для измерения давлений.
- •Жидкостные приборы для измерения давления.
- •Механические приборы с упругим элементом.
- •Электрические манометры.
- •Тарировка пружинного манометра.
- •Оборудование и инструмент для тарировки пружинного манометра.
Электрические манометры.
Электрические манометры:
Манометры сопротивления;
Пьезоэлектрические;
Тензометрические;
Индукционные;
Ёмкостные и др.
На рис. 2.5. изображён манометр типа МД:
1 – стальной корпус;
2 – гофрированная мембрана;
3 – профилированный упор;
4 – крышка корпуса;
5 – стойка;
6 – шток;
7 – рычаг;
8 – рычаг ползунка;
9 – плоская пружина;
10 – герметичный кожух;
11 – ползунок потенциометра;
12 – потенциометрический преобразователь;
ПД – преобразователь давления;
ИП - источник питания (сетевой выпрямитель типа СВ-4) к сети 127В и 220В и выдаёт 6В;
ВП – вторичный измерительный прибор;
ТР – трансформатор;
СВ – силовой выпрямитель.
где: рв.пр. – верхний предел измерения давления данного преобразователя давления;
Rвых – выходное электрическое сопротивление;
Rобщ – полное сопротивление потенциометра.
Тарировка пружинного манометра.
Абсолютная погрешность измерительного прибора – разность между показаниями прибора и истинным значением измеряемой величины.
Класс точности измерительного прибора определяется допустимой погрешностью измерения в % от конечного значения шкалы по формуле:
R = (∆/N)*100%,
Где: ∆ - наибольшая допустимая погрешность измерения;
N – конечное значение шкалы прибора.

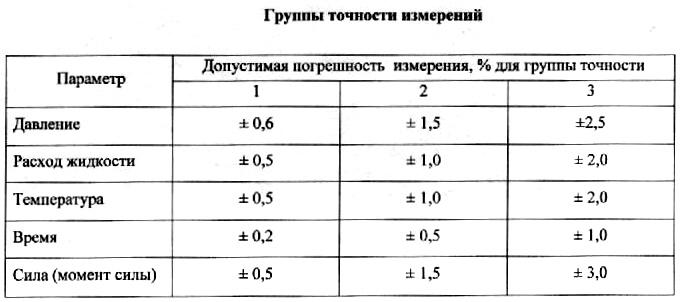

Т аблица 3.1.
Оборудование и инструмент для тарировки пружинного манометра.

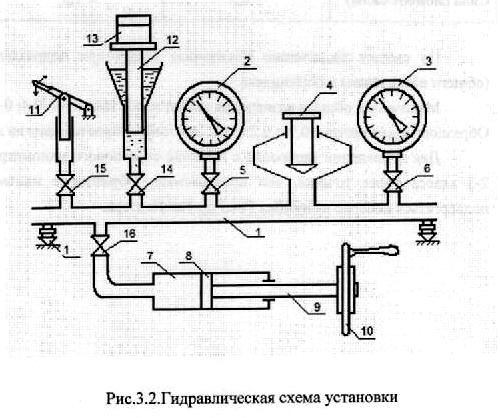

Рис. 3.1. Общий вид установки.
Основными элементами установки являются:
1 – общий трубопровод;
2 – проверяемый манометр;
3 – образцовый манометр;
4 – бачок рабочей жидкости с игольчатым затвором;
5, 6 – краны (вентили) для подключения манометров к трубопроводу;
7 – гидроцилиндр с поршнем 8 и штоком 9. Винтовая нарезка штока и гайка в крышке гидроцилиндра обеспечивают перемещение поршня при вращении маховика 10;
11 – плунжерный ручной насос;
12 – грузовой манометр с набором грузовых гирь 13;
14, 15 – присоединительные вентили.
Тарировочный график:
График зависимости ∆Рi = ƒ(Рcpi) используется для учёта погрешностей.
Вывод: при выполнении данной работы я изучил систему измерения давлений, классификацию приборов для измерения давлений. Изучил конструкцию и устройство различных приборов для измерения давлений. Изучил устройство установки для проверки пружинных манометров.
