8.Особенности измерения вакуума.
Вакуумом, или разрежением, называют давление ниже атмосферного, нормальное значение которого составляет 760мм. рт.ст.=101,325кПа. В вакуумной технике нередко используется внесистемная единица тор, 1тор=1мм.рт.ст.=133,322Па. Напомним, что 105Пa=750Tтоp=1бap, 1кПа=7,5тор, 1Па=0,75•10-2тор, 10-5 Па=0,75•10-7тор. Если говорить об абсолютном давлении, то понятие вакуума можно не вводить. В технической литературе, однако, иногда вакуум рассматривают как отрицательное избыточное давление.
Абсолютное давление ниже 20Па называют глубоким вакуумом. Измерение его вызывает серьезные трудности и заслуживает отдельного рассмотрения. Глубокий вакуум создается в криогенной технике при получении сверхнизких температур за счет кипения жидкого гелия, при изготовлении высоковакуумной тепловой изоляции и в целом ряде других технологических процессов. Он необходим и в других областях техники, например, при изготовлении электровакуумных ламп и ионизационных приборов.
Абсолютное давление от 105 до 102Па (от 750 до 0,75мм.рт.ст.) измеряют жидкостными или деформационными приборами. Отечественная промышленность выпускает ряд датчиков для измерения как избыточного давления, так и- разрежения. Например, система измерения давления криогенных сред КРИОС ДА (СИД-КС), предназначенная для измерения абсолютного давления с выдачей токового сигнала, имеет нижний диапазон Ра=0...0,25МПа; датчик абсолютного давления, ДАВ 067 имеет диапазоны 0...1 и 0...2кПа; индуктивный датчик ДАИ099 предназначен для давлений Ра=0.. .266,6Па (0...2тор); пьезорезистивный датчик ДДА1OOP рассчитан на разрежение воздуха и нейтральных газов Рu= -90...0кПа; потенциометри-ческий датчик МДД ТЕ±0,4-ЗКД предназначен для избыточного давления и разрежения Рu=-0,04...+0,04 МПА (±0,4бар). Практически все типовые датчики имеют чувствительный деформационный элемент, что не обеспечивает высокой точности глубокого вакуума.
Наиболее распространенные вакуумметры делят на жидкостные, компрессионные, деформационные, термокондуктометрические, ионизационные и радиометрические.
Жидкостные ртутные манометры позволяют измерить вакуум с точностью до 0,1тор=13,ЗПа. При использовании жидкостей с малой плотностью и высокой температурой кипения (бутилфталат, аниезолон) погрешность можно снизить до 1,ЗЗПа. Если применить оптические или фотооптические отсчетные устройства, то точность измерения может составить 0,13Па.

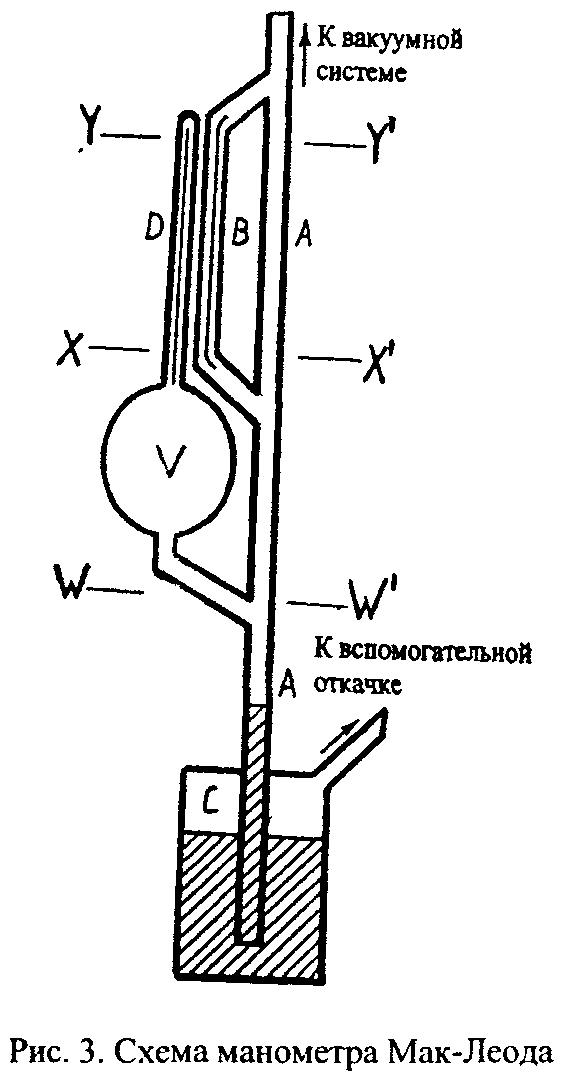

Компрессионный вакуумметр Мак-Леода является разновидностью ртутного манометра, в котором измеряемый газ постоянного объема подвергается сжатию. Если занимаемый газом при низком давлении объем 100см3 уменьшить до 0,1см3, то его давление повысится в 10000 раз. В резервуаре С перед измерением вакуума создают давление воздуха порядка нескольких мм.рт.ст., а уровни ртути в приборе до значений, показанных на рис.3. Чтобы измерить давление газа в соединенной с вакуумной системой колбе V, постепенно повышают давление в резервуаре С, чтобы поднять ртуть в трубке А и капилляре В до отметки УУ'. При подъеме ртуть, пройдя ответвление WW отсекает от основной системы определенное количество измеряемого газа в колбе V и капилляре D. Уровень ртути в капилляре D поднимается до значения XX', соответствующего равновесному положению. По закону Бойля-Мариотга для идеального газа изменения давления обратно пропорциональны изменениям объема.
Если капилляр D имеет F=1мм2 и длину l=100мм, объем V=200см3=2-105мм3, то при h=1мм Р=5-10-6 тор, а при h=10мм Р=5-10- 4тор.
Компрессорным вакуумметром измеряют давление неконденсирующихся газов, подчиняющихся закону Бойля-Мариотта. Воспроизводимые значения точности измерений составляют ±0,5, ±0,6, ±2, ±6% при давлениях 10-2, 10-3, 10-4 и 10-5мм.рт.ст. Такие приборы периодического действия используют для градуировки деформационных и термокондуктометрических вакуумметров, которые пригодны для измерения вакуума любых неконденсирующихся газов.
Деформационные вакуумметры иногда называют мембранными, хотя чувствительным элементом может быть мембрана, сильфон или трубка Бурдона.
Использование упругого элемента исключает попадание рабочей жидкости в вакуумную систему, а чувствительность деформационных ва-кууметров одинакова для всех газов и паров. Первоначально деформацию упругого элемента измеряли оптическими методами. Вакуумметр из сильфона 50мм позволяет регистрировать разность давлений 5•10-4тор. Трубка Бурдона обеспечивает точность измерений 1% при абсолютном давлении 0,13кПа и 0,1% при давлении 2,67кПа (20тор).
Применение современных электрических методов измерения деформации упругих элементов позволяет получить простые и надежные датчики давления и разрежения. В датчиках с плоской мембраной используются емкостные или тензорезис явные (проволочные или полупроводниковые) преобразователи. Для преобразования перемещений гофрированной мембраны, сильфона или трубки Бурдона в электрический сигнал обычно используют индуктивные и реостатные (потенциометрические) преобразователи. Возможно использование магнитоупругих преобразователей.
Градуировку деформационных вакуумметров осуществляют по образцовому компрессионному вакуумметру. Ее проводят только на основе одного из неконденсирующихся газов. Она справедлива для любых других газов. Следует помнить, что деформационными вакуумметрами нельзя точно измерить абсолютное давление ниже 10Па, хотя в технической характеристике датчика может быть указан диапазон, например, от 0 до 267Па. Чем уже этот диапазон, тем выше чувствительность датчика.
Термокондуктометрические (теплоэлектрические) вакуумметры основаны на зависимости теплопроводности газа от давления. Давление измеряют по тепловым потерям тонкой нагретой проволоки, натянутой в вакуумной камере. Тепловые потери, как и в термокондуктометрических газоанализаторах, измеряют посредством мостовой схемы.

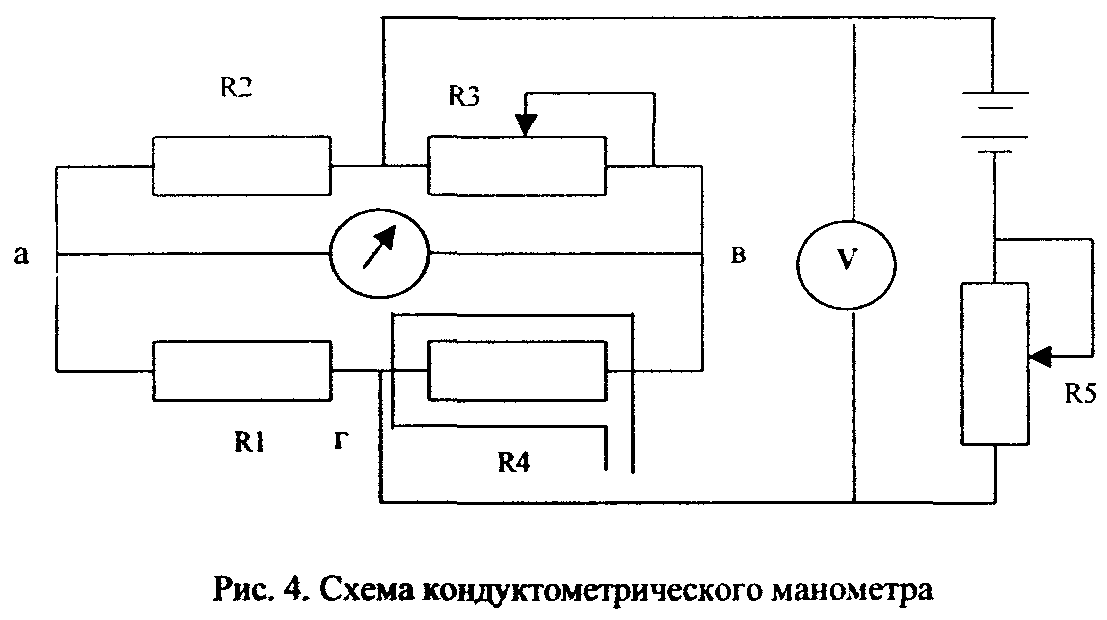

Проволоку диаметром d натягивают вдоль оси трубки диаметром D. Если диаметр проволоки D намного меньше длины свободного пробега молекул λ, а D>λ, то теплопроводность газа пропорциональна его давлению. В зависимости от остаточного давления газа в трубке изменяется температура нагретой проволоки а, следовательно, и ее сопротивление R4, рис.4. Сопротивления R1 и R2 постоянны и одинаковы, а сопротивления R3 и R5 регулируемы.
При очень низком давлении газа (порядка 10-6тор) к диагонали моста бг прикладывают некоторое напряжение V0, достаточное для нагрева тонкой проволоки до температуры выше 400°К. Изменяя сопротивление R3 уравновешивают мост. При повышении давления тепловые потери проволоки возрастают, ее температура и сопротивление понижаются. Равновесие моста нарушается, о чем можно судить по отклонению стрелки нуль гальванометра, включенного в диагональ ав моста. Для восстановления равновесия моста повышают напряжение питания до V1 за счет изменения сопротивления R5. В новом состоянии равновесия сопротивление проволоки R4 и ее температура вернутся к первоначальным значениям. Установлено, что разность квадратов напряжений V1,2-V02 пропорциональна остаточному давлению соответствующего газа. Градуировочные характеристики линейны до давлений, при которых λ<10d. На практике термокондуктометрические манометры используют при давлениях от 10-3 до 100тор, погрешность их составляет 2-3%.
Мостовая схема с постоянной температурой нагретой проволоки имеет два недостатка: перед снятием показаний надо настраивать прибор, а напряжение от давления зависит не линейно. Поэтому часто используют неуравновешенный мост постоянного тока. Наибольшее распространение получила схема неуравновешенного моста постоянного напряжения. В ней после начальной настройки напряжения не требуется никаких регулировок. Давление же измеряется как функция тока разбаланса моста, измеряемого включенным в диагональ ав микроамперметром или милливольтметром. Чувствительность обоих приборов ниже чувствительности нульгальванометра. Для повышения точности измерений равновесие моста можно восстанавливать изменением сопротивления R3.
Повышение верхнего предела измерений термокондуктометрического вакуумметра достигается, если нагреваемая проволока помещается в постоянное магнитное поле и питается переменным током с частотой около 1000Гц. Появление механических колебаний нити способствует интенсификации ее теплообмена с газом. За счет этого хорошая чувствительность сохраняется при давлениях, близких к атмосферному. В сторону низких давлений сдвинуть область измерений удается за счет охлаждения трубки, в которой натянута проволока, до температуры кипения жидкого азота. Таким способом удается измерять давления порядка 10-7 тор.
Если, температуру нагретой нити измерять не мостовой схемой, а с помощью термопары, то получается так называемый термопарный манометр. Существует несколько разновидностей термопарных преобразователей, но чувствительность их оказалась ниже. Использование термистора вместо термопары дает примерно такой же эффект.

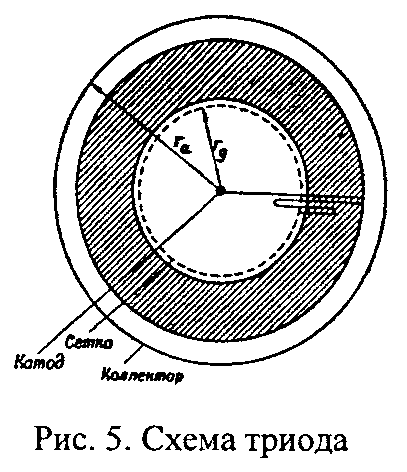

Ионизационные вакуумметры имеют измерительный преобразователь, устроенный по принципу трехэлектродной радиолампы (триода) с горячим катодом. Если поддерживать напряжение между сеткой и катодом около 200В, а между коллектором и катодом приблизительно -20В, все испускаемые катодом электроны должны попасть в сетку. Однако многие из них сначала колеблются около сетки, образуя электронное облако в заштрихованной на рис.5 области.
Все положительные ионы в электронном облаке перемещаются под действием градиента потенциала к аноду лампы, который в данном случае является коллектором ионов. При постоянном электронном токе и фиксированных потенциалах электродов число ионов, образующихся между сеткой и коллектором а, следовательно, и коллекторный ток прямо пропорциональны давлению газа.

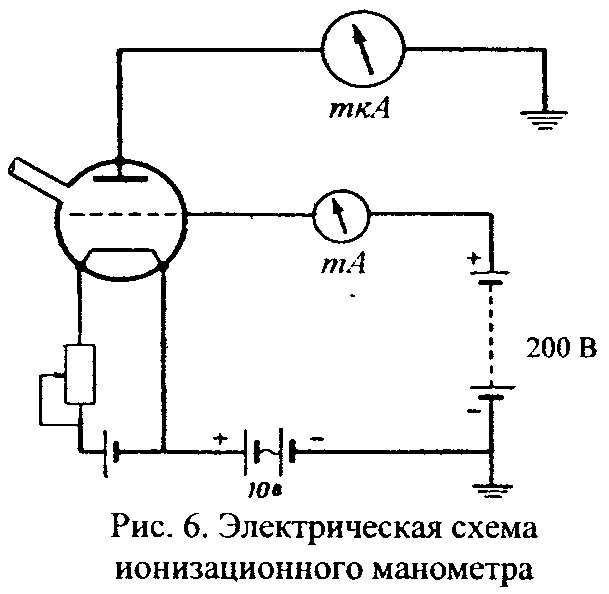

Измерительный блок ионизационного вакуумметра должен выполнять следующие функции: а) поддерживать правильное соотношение между потенциалами электродов; б) поддерживать постоянный электронный ток; в) измерять ток положительных ионов на коллектор. Одна из удовлетворяющих этим требованиям электрических схем показана на рис.6. Электронный ток регулируют путем изменения температуры катода за счет изменения протекающего тока посредством переменного резистора.
Измеряют электронный ток (ток эмиссии) миллиамперметром мА. Для измерения тока положительных ионов на коллектор используют микроамперметр мкА.
Применяют ионизационные вакуумметры для измерения давлений от 10-1 до 10-6 Па. Каждый измерительный преобразователь требует индивидуальной тарировки. Погрешность измерений составляет 5-10%.
Радиоизотопные ионизационные вакуумметры используют источник радиоактивного излучения для ионизации газов. Скорость образования положительных ионов в газе пропорциональна его давлению, а точнее концентрации молекул. Даже сравнительно слабый радиоактивный источник позволяет получать в диапазоне давлений 10-6...102тор вполне измеримую концентрацию ионов. Широкому применению радиоизотопных вакуумет-ров препятствуют невысокая чувствительность, неспособность измерять давления ниже 10-5 тор и опасность воздействия на живые организмы.
